Podstawowe zasady ochrony odgromowej i przepięciowej w instalacjach fotowoltaicznych

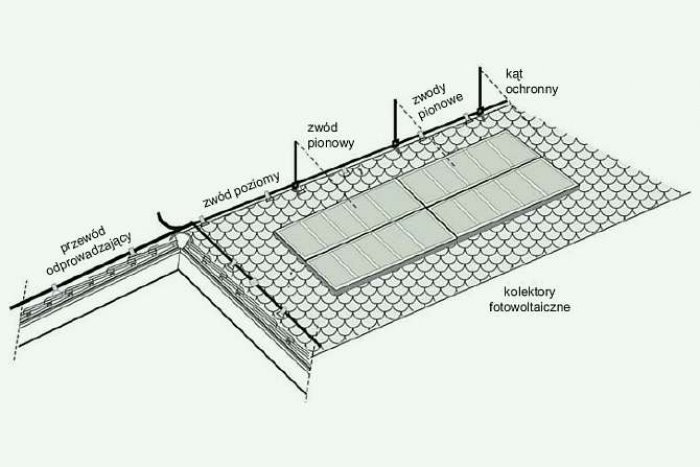

Przykładowe rozwiązania ochrony odgromowej kolektorów fotowoltaicznych


Rys. arch. redakcji/arch. A. Sowy

Ochrona odgromowa systemów PV służy do ochrony przed bezpośrednim oddziaływaniem wyładowań atmosferycznych. Ochronę tę realizuje się za pomocą układów zwodów tworzących strefę ochronną, tak by w wyznaczonej przez nie bryle geometrycznej znalazło się chronione urządzenie.

Zobacz także

Użytkowanie energii elektrycznej na placu budowy (część 5.)

Użytkowanie energii elektrycznej na placu budowy (część 5.)

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości...

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości przypadków, także nowo wznoszone obiekty. Rozróżniamy przy tym ochronę zewnętrzną, mającą na celu zminimalizowanie skutków bezpośredniego trafienia pioruna w obiekt, oraz ochronę wewnętrzną, zabezpieczającą czułe elektroniczne urządzenia przed przepięciami powodowanymi przez zjawiska atmosferyczne...

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń...

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń w nim zainstalowanych. Obecnie wprowadzane są cztery nowe normy serii PN-EN 62305, określające zasady ochrony odgromowej obiektów budowlanych. W normach tych szczególną uwagę zwrócono na ochronę przed piorunowym impulsem elektromagnetycznym, którego oddziaływanie może spowodować uszkodzenie...

Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe....

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe. Żadna z tych norm nie obejmuje jednak wszystkich zagadnień związanych z ochroną odgromową. Wręcz przeciwnie, w normach tych występuje różne podejście do oceny zagrożenia piorunowego, które stanowi podstawę do przyjęcia określonego poziomu ochrony odgromowej.

Określenie wielkości oraz kształtu strefy ochronnej zgodnie z wymaganiami normy PN-EN 62305-3:2009 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia, należy wykonywać metodą: toczącej się kuli lub kąta ochronnego.

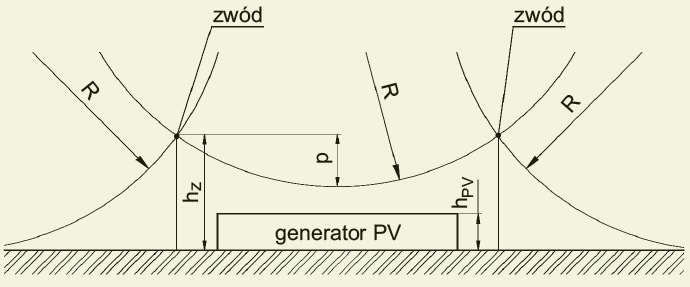

Na rys. 1. przedstawiona została zasada wyznaczania strefy ochronnej metodą toczącej się kuli, przy której elementy niedotykane przez tocząca się kulę o promieniu R nie są narażone na bezpośrednie uderzenie pioruna. Promień kuli dobiera się w zależności od klasy LPS zgodnie z tab. 1.

b podstawowe zasady ochrony rys1

Rys. 1. Zasada tworzenia strefy ochronnej z wykorzystaniem metody toczącej się kuli; rys. J. Wiatr

Projektowane zwody odgromowe należy tak dobrać, aby ich liczba i wysokość oraz rozmieszczenie tworzyły bryłę geometryczną, wewnątrz której znajdują się wszystkie elementy PV.

Głębokość „p” wnikania kuli należy wyznaczyć z poniższego wzoru:

gdzie:

lZ – odległość pomiędzy zwodami pionowymi,

R – promień toczącej się kuli.

Wysokość zwodów oraz odległość lZ zwodów pionowych należy dobrać tak, by spełniony był następujący warunek:

p < hZ - hPV

b podstawowe zasady ochrony tab1a

Tab. 1. Wartości promienia toczącej się kuli w zależności od klasy LPS

b podstawowe zasady ochrony rys2

Rys. 2. Zasada wyznaczania stref ochronnych metodą toczącej się kuli na dachach płaskich; rys. J. Wiatr

Na rys. 2. została przedstawiona metoda wyznaczania stref ochronnych metodą toczącej się kuli w przypadku instalowania generatorów PV na dachach płaskich.

Literatura

  1. M. T. Sarniak - Budowa i eksploatacja systemów fotowoltaicznych - MEDIUM 2015
  2. Pluta Z. Podstawy teoretyczne fototermicznej konwersji energii słonecznej. Warszawa : Oficyna Wydawnicza Politechniki Warszawskiej, 2000.
  3. Szymański B. SOLARIS - blog Bogdana Szymańskiego poświęcony OZE. [Online] [Zacytowano: 07 04 2015.] http://solaris18.blogspot.com.
  4. Sarniak M. Podstawy fotowoltaiki. Warszawa : Oficyna Wydawnicza Politechniki Warszawskiej, 2008.
  5. VIESSMANN. Energetyka słoneczna - zeszyty fachowe. 2012.
  6. Drabczyk K. i Panek P. Silicon-based sollar cells. Characteristics and production processes. Kraków : Institute of Metallurgy and Materials Science of Polish Academy of Sciences, 2012.
  7. Polskie Towarzystwo Fotowoltaiki. [Online] [Zacytowano: 4. 04.2016] http://pv-polska.pl/publikacje/.
  8. Szymański B. Instalacje fotowoltaiczne. Wydanie III. Kraków : GEOSYSTEM, Redakcja GLOBEnergia, 2014.
  9. Strona Firmy Jean Mueller Polska. [Online] [Zacytowano: 3. 04.2016] http://www.jeanmueller.pl/.
  10. Wincencik K. DEHNcube - gotowy zestaw do ochrony systemów PV. Magazyn Fotowoltaika. 1/2015, strony 32-34.
  11. A. W. Sowa, K. Wincencik - Ochrona Odgromowa Systemów Fotowoltaicznych - MEDIUM 2014 r.
  12. H. Boroń - Kompleksowa ochrona paneli fotowoltaicznych instalowanych na obiektach budowlanych INPE nr 174
  13. PN-EN 62305-1:2008 Ochrona odgromowa. Część 1. wymagania ogólne.
  14. PN-EN 62305-2: 2008 Ochrona odgromowa. Część 2. Zarządzanie ryzykiem.
  15. PN-EN 623056-3: 2009 Ochrona odgromowa. część 3. Uszkodzenia fizyczne obiektów budowlanych i zagrożenia życia.
  16. PN-EN 61730-2:2007/A1:2012 Ocena bezpieczeństwa modułu fotowoltaicznego (PV). Część 2. Wymagania dotyczące badań.
  17. PN-EN 60269-6:2011 Bezpieczniki topikowe niskiego napięcia. Część 6. Wymagania dotyczące wkładek topikowych do zabezpieczania fotowoltaicznych systemów energetycznych.
