Ochrona przed przepięciami kamer IP i sieci Ethernet
Rys. 1. Układ do pomiaru parametrów transmisyjnych na przykładzie ogranicznika przepięć RST NET PoE z zastosowaniem miernika Lantek
Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie oraz zasilanie kamery. Należy pamiętać, że takie systemy mogą być szczególnie wrażliwe na skutki oddziaływania wyładowań atmosferycznych.
Niskie poziomy sygnałów transmisji danych oraz mała odporność na udary urządzeń elektronicznych powodują, że sieci Ethernet są szczególnie podatne na uszkodzenia w wyniku przepięć, zwłaszcza w przypadku rozległych sieci okablowania strukturalnego. Coraz wyższe klasy okablowania oraz szybkości transmisji danych powodują, że do ochrony takich systemów przed skutkami wyładowań konieczne jest stosowanie wysokiej jakości ograniczników przepięć (SPD).
Wytrzymałość udarowa ograniczników do sieci Ethernet
Podstawowym parametrem każdego ogranicznika przepięć jest wytrzymałość udarowa. Określa ona, jakie prądy udarowe o znormalizowanych kształtach SPD jest w stanie wytrzymać bez uszkodzenia. Najczęściej stosowane w badaniach są udary: In (Imax) o kształcie 8/20 µs oraz udar Iimp, któremu przypisuje się najczęściej kształt 10/350 µs. Pierwszy z nich odpowiada umownie prądom, które mogą zaindukować się w instalacji na skutek pośredniego oddziaływania pioruna, natomiast udar Iimp charakteryzuje częściowy prąd pioruna. O wytrzymałości ogranicznika decyduje wartość szczytowa prądów udarowych. Parametry udarowe SPD powinny być potwierdzone na podstawie prób, zgodnie z normą produktową PN-EN 61643-21 [1].
Ograniczenia standardu RJ45
Typowe wytrzymałości profesjonalnych ograniczników przepięć do ochrony obwodów sygnałowych w obudowach z zaciskami śrubowymi wynoszą Imax ≈ 10÷20 kA (kategoria C2) oraz Iimp ≈ 2,5÷5 kA (kategoria D1). Inaczej wygląda to w przypadku ograniczników do sieci Ethernet. Złącza RJ45 narzucają istotne ograniczenia: przy udarach o kształcie 8/20 µs maksymalna wytrzymałość kategorii C2 może wynosić 2÷2,5 kA w zależności od jakości gniazda. Przy prądach o wyższych wartościach szczytowych następuje najczęściej uszkodzenie pinów, skutkujące przerwaniem ciągłości linii transmisyjnej. Sprawdź >>

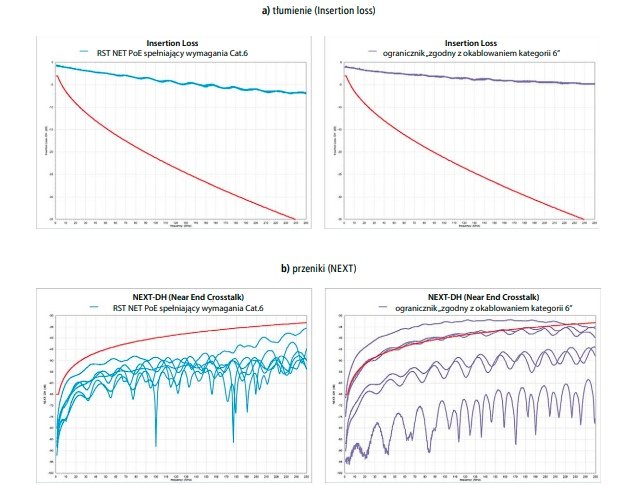

Rys. 2. Przykładowe charakterystyki transmisyjne kat. 6 wg TIA/EIA 568 ograniczników przepięć: RST NET PoE zgodny z kat. 6 (po lewej) oraz „zgodnego z okablowaniem kategorii 6” (po prawej)
Może nastąpić także zespawanie wtyczki z gniazdem, które skutkuje z kolei trwałym uszkodzeniem fizycznym pinów przy próbie rozłączenia. W przypadku wytrzymałości na częściowe prądy pioruna, typowe wartości deklarowane przez producentów dla kategorii D1 to Iimp ≈ 1 kA. Trzeba podkreślić, że są to wartości odpowiadające wytrzymałości pojedynczej żyły względem uziemienia. Podawanie przez producentów wyższych wytrzymałości może zatem budzić pewne wątpliwości. Niektórzy deklarują wytrzymałość całego ogranicznika jako sumę prądów udarowych, które mogą być odprowadzone z wszystkich żył – niestety często są to wartości niepotwierdzone żadnymi badaniami.
Porównując wytrzymałości ograniczników do sieci Ethernet z parametrami standardowych SPD, może nasuwać się pytanie, czy Imax ≈ 2 kA wystarczy. Wyższe poziomy odporności można by uzyskać poprzez zastosowanie zacisków śrubowych lub LSA, mogłoby się to jednak wiązać z pogorszeniem właściwości transmisyjnych takiego ogranicznika. Należy tu zwrócić uwagę na charakterystykę przewodu wielożyłowego ze skręconymi parami, który najczęściej jest dodatkowo ekranowany: przepięcia, które zaindukują się w pojedynczej żyle takiego przewodu, będą znacznie mniejsze w porównaniu do zwykłego przewodu jednoparowego nieekranowanego. Zatem odporności SPD na poziomie Imax ≈ 2 kA do ochrony przewodów wielożyłowych należy uznać za wystarczające.
Zaburzenia wspólne i różnicowe
Kolejna kwestia to różnice między poziomami wytrzymałości żyła–ziemia i żyła–żyła. Największe zagrożenie stanowią przede wszystkim przepięcia wynikające z różnicy potencjałów względem ziemi, czyli zaburzenia wspólne, inaczej zwane asymetrycznymi. Do ochrony przed tym rodzajem przepięć konieczne jest najczęściej zastosowanie elementów iskiernikowych, które w przypadku ochrony obwodów sygnałowych stanowią miniaturowe odgromniki gazowe (GDT).

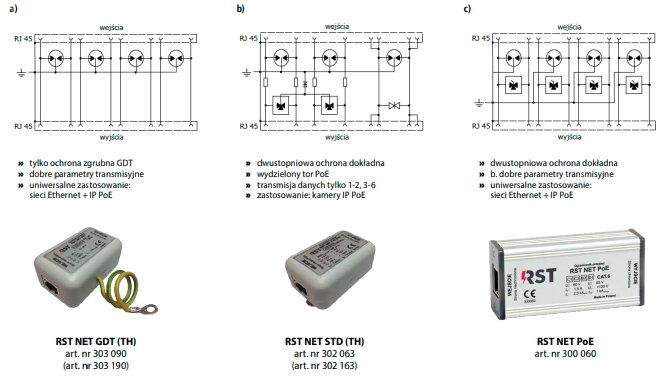

Rys. 3. Przykłady konfiguracji ograniczników przepięć
Odgromniki w momencie zadziałania powodują zwarcie, umożliwiając odprowadzenie energii zaburzeń do uziemienia. Poziomy zaburzeń różnicowych (symetrycznych), jakie występują pomiędzy poszczególnymi żyłami, są znacznie mniejsze. Wystarczające w tym przypadku będą elementy półprzewodnikowe, które są w stanie pochłonąć takie energie.
Parametry transmisyjne
W sieciach Ethernet coraz większe znaczenie odgrywają parametry transmisyjne. Obecnie praktyczne minimum dla elementów okablowania strukturalnego stanowi kategoria 5E, która coraz powszechniej wypierana jest przez elementy kategorii 6. Dla zapewnienia odpowiedniej szybkości transmisji danych urządzeń pracujących w sieci konieczne jest dostosowanie toru między tymi urządzeniami. Ogranicznik przepięć przyłączany jest w obwód szeregowo, przez co wpływa na parametry toru między portami chronionych urządzeń. Dowiedz się więcej >>
Kategoria czy klasa?
Na początek należy rozróżnić określenia kategorii i klas. Kategorie (5, 5E, 6, 6A, 7, 7A) odnoszą się do pojedynczych elementów takich jak gniazda, kable, panele krosowe. Wymagania dla poszczególnych kategorii określa amerykańska norma TIA/EIA 568 [2]. Klasa (D, E, EA, F, FA) odnosi się natomiast do całego toru, na który składają się wymienione powyżej elementy. Wymagania dla klas określają normy europejska EN 50173-1 [3] oraz międzynarodowa ISO/IEC 11801 [4]. Odnosząc się do parametrów transmisyjnych ogranicznika przepięć, który w rezultacie stanowi element toru, powinno się zatem mówić o jego kategorii, a nie klasie.
Spełnienie wymagań kategorii 5 czy 5E przez ogranicznik przepięć nie jest trudne do osiągnięcia, o ile transmisja danych jest możliwa wszystkimi parami. Inaczej jest w przypadku kategorii 6 i wyższych, dla których stawiane są znacznie bardziej rygorystyczne wymagania w znacznie szerszym paśmie częstotliwości (250 Mhz w stosunku do 100 Mhz). Ogranicznik przepięć jest włączany szeregowo w tor transmisyjny, w związku z czym jego parametry mogą decydować o jakości sygnału przesyłanego chronionym torem. To, że producent SPD deklaruje, że „ogranicznik jest zgodny z okablowaniem kategorii X”, najczęściej niestety nie oznacza, że urzadzenie spełnia wymagania tej kategorii.
Jak konstrukcja SPD wpływa na parametry transmisyjne?
Każde urządzenie włączane szeregowo w obwód transmisyjny wpływać będzie na przesyłany sygnał. W przypadku ograniczników przepięć znaczenie mogą mieć złącza RJ45, elementy ograniczające napięcie, komponenty szeregowe, a nawet układ ścieżek pcb. Odgromniki gazowe charakteryzują się bardzo dużą rezystancją izolacji (~GΩ) i bardzo małą pojemnością (~pF), przez co praktycznie nie wpływają na chroniony obwód. Inaczej jest z elementami półprzewodnikowymi, których pojemności mogą ograniczać pasmo użyteczne, działając jak filtr dolnoprzepustowy.
Pojemności warystorów (~nF) praktycznie wykluczają ich stosowanie w sieciach Ethernet. W przypadku diod najczęściej stosuje się układy złożone z diod TVS, które zapewniają oczekiwaną odporność na udary, oraz mostków prostowniczych na bazie diod szybkich, których zadaniem jest zmniejszenie wypadkowej pojemności. Jak się okazuje, kwestie tłumienia mogą okazać się drugorzędne, jeżeli ścieżki na płytce pcb zostaną źle zaprojektowane . Na rysunku 2a przedstawiono przykładowe charakterystyki tłumienia ograniczników przepięć różnych producentów – w obu przypadkach widać bardzo duży margines tolerancji w stosunku do wartości granicznych określonych dla kategorii 6 wg TIA/EIA 568 [2]. Jak się okazuje, sprzężenia między poszczególnymi parami, które mają wpływ na tzw. przeniki (NEXT – Near End Cross Talk), mogą mieć dużo większe znaczenie pod kątem zgodności produktu z określoną kategorią okablowania.
Na rysunku 2b przedstawiono wyniki pomiaru parametru NEXT-DH tych samych ograniczników. Jak można zauważyć, w jednym przypadku charakterystyki pomiarów przeników między poszczególnymi parami są zbliżone i znajdują się poniżej krzywej granicznej. W przypadku drugiego ogranicznika przeniki pomiędzy poszczególnymi parami są bardzo zróżnicowane i niektóre przekraczają krzywą graniczą, dyskwalifikując urządzenie z próby kategorii 6, chociaż według producenta to urządzenie jest „zgodne z okablowaniem kategorii 6”. Zestawienie tłumienia i przeników określa parametr ACR (Atenuation to Crosstalk Ratio), który można porównać do jednego z istotniejszych parametrów w telekomunikacji: sygnał/szum (SNR).
| Rodzaj testu | Częstotliwość | Standard | RST NET GDT (TH) 303 090 (303 190) |
RST NET PoE Std (TH) 302 063 (302 163) |
RST NET PoE 300 060 |
| ochrona zgrubna GDT, transmisja danych 4 pary kompatybilny z PoE |
ochrona dwustopniowa transmisja danych 1-2, 3-6 wydzielony tor PoE 4/5-7/8 | ochrona dwustopniowa, transmisja danych 4 pary kompatybilny z PoE | |||
| CAT 6 STP Chan | 1–250 MHz | TIA 568-C.2 | – | – | + |
| CAT 5E STP Chan | 1–100 MHz | TIA 568-C.2 | + | – | + |
| CAT 5 STP Chan | 1–100 MHz | TIA/EIA-568-B.1-2001 | + | – | + |
| ISO E STP Chan | 1–250 MHz | ISO/IEC 11801:2002 | + | – | + |
| ISO D STP 1st Chan | 1–100 MHz | ISO/IEC 11801:2000 | + | – | + |
| ISO C STP 2nd Chan | 1–16 MHz | ISO/IEC 11801:2002 | + | – | + |
| EN50173-1 E STP Chan | 1–250 MHz | EN50173-1 | + | – | + |
| EN50173-1 D STP Chan | 1–100 MHz | EN50173-1 | + | – | + |
| EN50173-1 D STP Chan | 1–100 MHz | IEEE 802.3 | + | – | + |
| 100Base TX Channel | 1–100 MHz | IEEE 802.3 | + | + | + |
| Ethernet 2Pair | 1–300 MHz | TIA 568-B.2-10-Custom | + | + | + |
| Industrial 2Pair Ethernet | 1–100 MHz | TIA 568-C.2 | + | + | + |
| Tab. 1. Wyniki testów parametrów transmisyjnych ograniczników przepięć | |||||
Zastosowane komponenty ogranicznika w odpowiedniej konfiguracji decydują przede wszystkim o odporności na udary. Największy wpływ na zgodność z daną kategorią ma najczęściej konfiguracja ścieżek i jakość złącz RJ45. O zgodności z jakąkolwiek kategorią okablowania decydować może także konfiguracja ochrony poszczególnych par. Niewiele osób zdaje sobie jednak sprawę, że duża część ograniczników przeznaczonych do ochrony kamer IP nie spełnia żadnej z kategorii okablowania strukturalnego.
Ochrona sieci Ethernet a rozwiązania dla PoE
Ogranicznik przepięć do ochrony sieci Ethernet z zasilaniem PoE powinien być dostosowany przede wszystkim ze względu na zakres napięć. O ile transmisja danych odbywa się w zakresie pojedynczych woltów, to zasilanie PoE może osiągać wartości do 57 V.
Podstawowe rozwiązanie do ochrony przed przepięciami sieci Ethernet składa się z 4 odgromników trójelektrodowych, które zabezpieczają poszczególne 4 pary (rys. 3a; na zdjęciu wersja do montażu na przewodzie z uziemieniem przez linkę: RST NET GDT art. nr 303 090, wersja do montażu i uziemienia przez szynę 35 mm: RST NET GDT TH art. nr 303 190). Jest to rozwiązanie uniwersalne, znajdujące zastosowanie zarówno w zwykłych sieciach, jak i do obwodów z zasilaniem PoE. Typowe statyczne napięcie przebicia stosowanych odgromników wynosi 90 V (±20%), co jest wystarczające przy standardowym napięciu zasilania PoE do 57 V prądu stałego. Brak drugiego stopnia ochrony z jednej strony zapewnia na ogół małe tłumienie i dobre parametry transmisyjne, ale z drugiej strony – jedynie ochronę zgrubną. Typowy napięciowy poziom ochrony takich ograniczników wynosi kilkaset woltów (np. Up ≤ 600 V).
Niektóre z ograniczników przepięć posiadają wydzielone tory do obwodu zasilania PoE (rys. 3b; na zdjęciu wersja do montażu i uziemienia przez szynę 35 mm: RST NET PoE Std TH; art. nr 302 163, wersja do montażu na przewodzie z uziemieniem przez linkę RST NET PoE Std art. nr 302 063). Najczęściej zasilanie doprowadzane jest między zwartymi parami 4-5 oraz 7-8. W takim przypadku transmisja danych możliwa jest wyłącznie parami 1-2 i 3-6. W wielu instalacjach jest to rozwiązanie w zupełności wystarczające, ale niestety sprzeczne z jakąkolwiek kategorią czy klasą okablowania strukturalnego. Wymagania stawiane poszczególnym kategoriom czy klasom zakładają, że transmisja danych możliwa jest wszystkimi czterema parami. Wydzielenie zatem toru zasilania PoE, poprzez zwarcie par 4-5 i 7-8, dyskwalifikuje produkt ze spełnienia wymogów którejkolwiek kategorii. Ponadto takie rozwiązanie może powodować problemy przy stosowaniu nowoczesnych switchy, które odpytują urządzenia końcowe wszystkimi parami. Nawet jeżeli urządzenie chronione pozwala na zastosowanie takiego ogranicznika, to należy sprawdzić, czy nie spowoduje on konfliktów przy współpracy z innymi urządzeniami.
Najbardziej zaawansowane rozwiązania zapewniają zarówno możliwość transmisji danych wszystkimi parami, jak i zasilanie w standardzie PoE z jednoczesnym zapewnieniem dwustopniowej ochrony dokładnej. Takie ograniczniki wymagają zazwyczaj złożonych układów diod drugiego stopnia ochrony lub specjalnych układów scalonych, zapewniających odpowiednią przepustowość danych (rys. 3c; RST NET PoE art. nr 300 060).

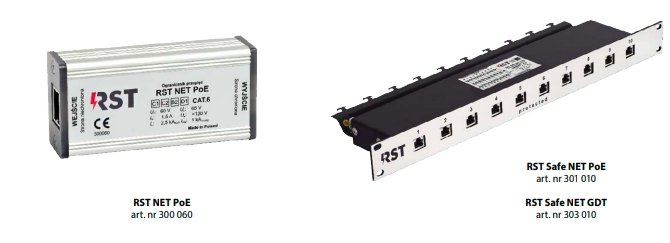

Rys. 4. Przykłady wykonania ograniczników przepięć: a) do ochrony pojedynczego toru; b) do ochrony zbiorczej 10 torów
W tabeli 1. przedstawiono wyniki testów parametrów transmisyjnych ograniczników przepięć z rysunku 3. Brak zgodności z kategoriami TIA 586 [2] czy klasami ISO/IEC 11801 (EN 50173-1) [3, 4] w przypadku ogranicznika RST NET PoE Std nie wynika ze słabych właściwości, ale z konfiguracji z wydzielonym torem PoE i możliwością transmisji danych jedynie parami 1-2 i 3-6. Warto także zwrócić uwagę, że element bazujący wyłącznie na odgromnikach gazowych GDT, które charakteryzują się bardzo małymi pojemnościami, może mieć gorsze parametry transmisyjne niż złożony ogranicznik dwustopniowy z dodatkowymi elementami półprzewodnikowymi. Jak pokazano na rysunku 2., decydujące znaczenie mają przeniki, a nie tłumienność elementu. Zastosowane gniazda RJ45 oraz układ ścieżek pcb mają ogromny wpływ na parametry transmisyjne ogranicznika przepięć.
Lokalizacje ograniczników przepięć
Ogranicznik przepięć ma na celu wyrównanie potencjałów i odprowadzenie energii zaburzeń do uziemienia. Mówiąc prościej: ma zapobiec przebiciu izolacji, które w urządzeniach elektronicznych może nastąpić przede wszystkim w układzie scalonym, na ścieżce pcb lub w zaciskach przyłączeniowych. Skuteczny zasięg działania SPD jest ograniczony, dlatego istotna jest jego właściwa lokalizacja.
Ogólnie granicznik przepięć może być lokalizowany bezpośrednio przy chronionym urządzeniu lub na granicy stref ochrony odgromowej (LPZ). W tym drugim przypadku SPD przykładowo ma zapobiec przeniknięciu do wnętrza budynku przepięć, które mogą pojawić się w liniach zewnętrznych. Energia zaburzeń odprowadzana jest wtedy do uziemienia w kontrolowany sposób i nie powoduje zakłóceń obwodów wewnętrznych i urządzeń.
Ochronę urządzeń w przypadku systemów informatycznych można podzielić na zabezpieczenia indywidualne oraz zbiorcze. Ochrona indywidualna dotyczy pojedynczych torów (np. zabezpieczenie gniazda sieciowego lub urządzenia końcowego takiego jak kamera IP). Ochrona zbiorcza dotyczy przede wszystkim switchy i serwerów, do których doprowadzonych może być wiele przewodów. Przy zabezpieczeniu pojedynczych torów dobrze sprawdzają się typowe ograniczniki przepięć, przystosowane najczęściej do montażu na szynach 35 mm (np.: RST NET GDT TH, RST NET PoE Std TH lub RST NET PoE) lub montowane na przewodzie i uziemiane za pomocą linki (np.: RST NET GDT lub RST NET PoE Std). Zabezpieczenia zbiorcze najczęściej wykonywane są w postaci paneli 19” (rys. 4b; RST Safe NET PoE art. nr 301 010 lub RST Safe NET GDT art. nr 303 010). Panele 19” mogą zawierać takie same moduły ochronne jak elementy zabezpieczające pojedyncze tory ochronne (np.: RST NET PoE i RST Safe NET PoE lub RST NET GDT i RST Safe NET GDT), co pozwala na uzyskanie takich samych parametrów transmisyjnych i udarowych.
Ochrona przed przepięciami szczególnie powinna dotyczyć rozległych instalacji i zabezpieczenia linii zewnętrznych, które są bardziej podatne na indukowanie się przepięć. O ile w przypadku urządzeń końcowych można rozpatrywać, które z urządzeń wymaga ochrony ze względu na jego znaczenie, to ochrona urządzeń centralnych, takich jak serwery, switche czy rejestratory, powinna być kompletna i obejmować wszystkie doprowadzone tory.
Podsumowanie
Ogranicznik przepięć powinien w minimalnym stopniu wpływać na chroniony obwód. Jeżeli dla toru Ethernet wymaga się wysokich parametrów transmisyjnych, to do jego ochrony także należy stosować odpowiednie urządzenia. Jeżeli wymagana jest jakakolwiek kategoria urządzeń lub klasa dla toru transmisyjnego, to należy stosować ograniczniki umożliwiające transmisję danych wszystkimi parami. To, że ogranicznik przepięć jest „zgodny z okablowaniem kategorii 6”, nie musi oznaczać, że sam charakteryzuje się parametrami transmisyjnymi spełniającymi wymagania takiej kategorii.
Więcej informacji o ochronie przed przepięciami kamer IP i sieci Ethernet >>
Literatura
- PN-EN 61643-21:2004 Niskonapięciowe urządzenia ograniczające przepięcia. Część 21: Urządzenia do ograniczania przepięć w sieciach telekomunikacyjnych i sygnalizacyjnych. Wymagania eksploatacyjne i metody badań.
- TIA/EIA 568 Commercial Building Telecommunications Cabling Standard
- PN-EN 50173-1:2018-07 Technika informatyczna. Systemy okablowania strukturalnego. Część 1: Wymagania ogólne.
- ISO/IEC 11801-1:2017 Information technology. Generic cabling for customer premises. Part 1: General requirements.
 |
