Ochrona systemów kontrolno-pomiarowych przed narażeniami piorunowymi

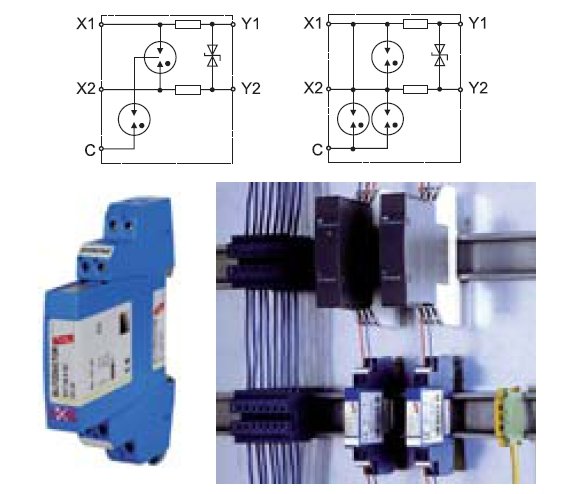

Przykłady montażu urządzeń do ograniczania przepięć w obwodach iskrobezpiecznych

Przykłady montażu urządzeń do ograniczania przepięć w obwodach iskrobezpiecznych

Cechą charakterystyczną współczesnych urządzeń  systemów kontrolno-pomiarowych jest ich stosunkowo niewielka odporność  na działanie napięć i prądów udarowych, dochodzących z sieci zasilającej  oraz z linii przesyłu sygnałów. Znaczną część uszkodzeń urządzeń wywołują napięcia i prądy udarowe powstające podczas wyładowań piorunowych. Zagrożenie stwarzane przez bezpośrednie oddziaływanie rozpływającego się prądu piorunowego lub przepięcia atmosferyczne jest szczególnie groźne dla urządzeń pracujących w rozbudowanych systemach elektronicznych. W takich przypadkach nawet drobne uszkodzenie pojedynczego urządzenia może unieruchomić cały system.

Zobacz także

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power...

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

dr. inż. Jarosław Wiater, dr inż. Marek Garbaruk Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy

Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy

Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym...

Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym laboratorium, dysponującym unikatową w skali światowej aparaturą umożliwiającą badanie zjawisk związanych z wyładowaniami piorunowymi.

Analizując zagrożenie piorunowe należy zwrócić uwagę na:

  • systemy, których awaria lub błędne działanie może stworzyć zagrożenie dla środowiska naturalnego (np. systemy elektroniczne w zakładach przemysłu chemicznego),
  • systemy kontrolno-pomiarowe w energetyce,
  • urządzenia w rozległych systemach elektronicznych instalowane na otwartym terenie (np. stacje benzynowe, oczyszczalnie ścieków itp.).

W celu zapewnienia bezawaryjnego działania urządzeń należy zastosować odpowiednio dobrane i rozmieszczone urządzenia do ograniczania przepięć SPD (Surge Protective Device). SPD w obwodach sygnałowych powinny ograniczać występujące zagrożenia piorunowe do poziomów wytrzymywanych przez przyłącza sygnałowe chronionych urządzeń.

Badania właściwości urządzeń do ograniczania przepięć

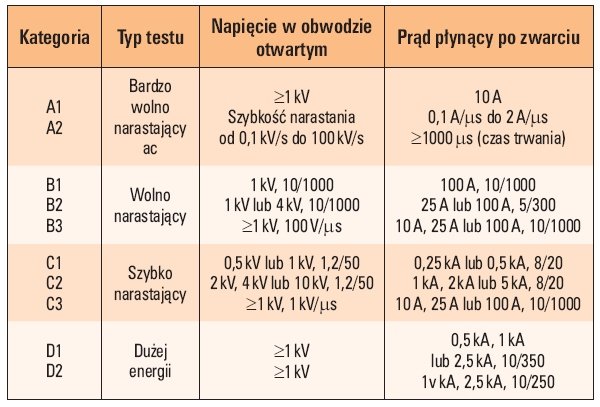

W celu ułatwienia doboru urządzeń ograniczających przepięcia w obwodach sygnałowych opracowano szczegółowe zakresy ich badań w taki sposób, aby odwzorowywały zagrożenia występujące w rzeczywistości [1]. Wymagany zakres badań SPD zestawiono w tabeli 1.

W dalszej części artykułu SPD badany zgodnie z wymaganiami danej kategorii badań nazywany będzie SPD tej kategorii, np. SPD kategorii D1.

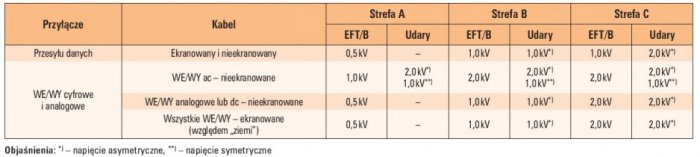

Poziomy odporności udarowej przyłączy sygnałowych

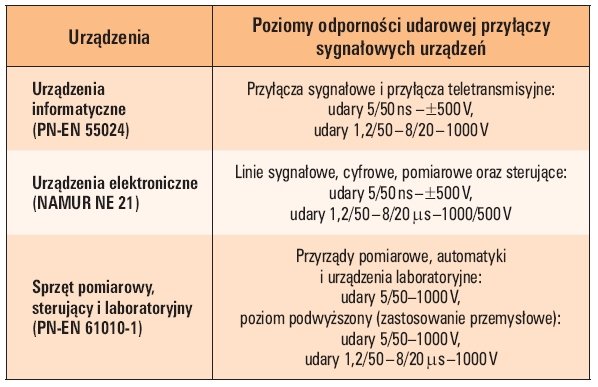

Podstawowe informacje o poziomach odporności przyłączy sygnałowych urządzeń stosowanych w systemach kontrolno-pomiarowych na działanie udarów napięciowo-prądowych 1,2/50 – 8/20 µs oraz serie szybkich zakłóceń impulsowych EFT/B zestawiono w tabeli 2 i tabeli 3.

Ograniczanie przepęć w obwodach systemów kontrolno-pomiarowych

Największe zagrożenie przyłączy sygnałowych występuje, jeśli do urządzenia dochodzą linie przesyłu sygnałów wychodzące poza obiekt budowlany. W takim przypadku należy dobierając SPD rozważyć możliwość wystąpienia zagrożenia, jakie stwarza bezpośrednie oddziaływanie części prądu piorunowego. W zależności od miejsca pracy urządzenia można zastosować:

  • układ dwóch SPD kategorii D1 i C1 (rys. 1a), z których jeden umieszczany jest w miejscu wprowadzania przewodów (ochrona przed prądami udarowymi o kształcie 10/350 µs i wartości szczytowej 2,5 kA o napięciowym poziomie ochrony 500 –700 V), a drugi montowany jest przed chronionym urządzeniem (ochrona przed prądami udarowymi o wartości szczytowej do 1,0 kA i kształcie 8/20 µs o napięciowym poziomie ochrony poniżej poziomu dporności udarowej – ochrona przyłącza sygnałowego urządzenia),
  • pojedynczy SPD kategorii D1 (rys. 1b, 1c i 1d) chroniący przed prądami udarowymi 2,5 kA, 10/350 µs i ograniczający przepięcia poniżej poziomu odporności udarowej przyłączy sygnałowych.

Należy również przeanalizować potrzebę stosowania SPD kategorii C2 do ograniczania przepięć dochodzących z linii ułożonych wewnątrz obiektu budowlanego (rys. 1e).

Jeśli nie posiadamy dokładnych informacji o odporności udarowej przyłączy sygnałowych urządzenia, to można zastosować SPD, które zapewniają obniżanie przepięć do poziomów kilkudziesięciu – kilkuset woltów (najczęściej poniżej 500 V) zarówno w układzie symetrycznym, jak i niesymetrycznym.

Dobierając SPD do ochrony wejść/wyjść przesyłu danych należy uwzględnić parametry przesyłanego sygnału oraz wymagania określające wartości dopuszczalne rezystancji w systemie. Schematy najczęściej stosowanych SPD oraz przykład ich montażu przedstawiono na rysunku 2.

W instalacji elektrycznej zasilającej urządzenia powinien być zastosowany wielostopniowy system ograniczania przepięć. Jeżeli spodziewamy się występowania zakłócających sygnałów wysokoczęstotliwościowych lub zaobserwujemy częste błędne działanie urządzeń już zainstalowanych, to należy zastosować dodatkowo przed urządzeniem filtry tłumiące te sygnały. Filtr może być instalowany wspólnie z SPD typu 2 lub 3 (często są umieszczane w jednej obudowie).

Kompleksowy system ograniczania przepięć powinien również wyeliminować możliwości powstania przepięć pomiędzy poszczególnymi systemami (np. instalacją elektryczną a różnorodnymi systemami przesyłu sygnałów). Ochroną przed tego rodzaju zagrożeniem jest przestrzeganie zasad układania przewodów w obiekcie oraz tworzenie lokalnych systemów wyrównywania potencjałów. Podstawowe zasady ograniczania przepięć w systemie kontrolno-pomiarowym przedstawione zostaną na przykładzie systemu pomiaru temperatury, w którym czujnik i przetwornik znajdują się na zewnątrz obiektu budowlanego (rys. 3.).

W takim systemie (rys. 3. i rys. 4a) przetwornik oraz sterownik narażone są na działanie przepięć dochodzących z obwodu sygnałowego (najczęściej pętla prądowa) oraz z instalacji zasilającej. Urządzenie ograniczające przepięcia należy zainstalować przed przyłączem sygnałowym sterownika (rys. 4b). Wskazane jest również objęcie ochroną przetwornika (rys. 4c). Jeśli skrzynka z przetwornikiem znajduje się w znacznej odległości od czujnika lub czujnik narażony jest na skoki potencjałów, to należy dodatkowo zastosować SPD w liniach dochodzących od czujnika do przetwornika (rys. 4d).

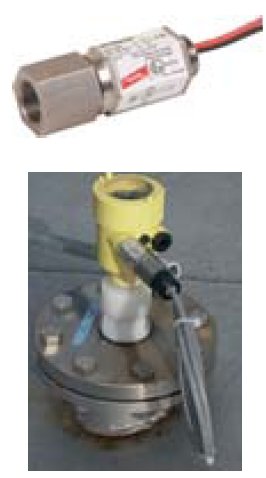

W systemach, od których wymagane jest pewne i niezawodne działanie oraz w których mogą występować przepięcia w układach przewodów pomiędzy czujnikiem a przetwornikiem, należy przeanalizować potrzebę zastosowania SPD przed czujnikiem (rys. 4e), które można umieścić w dodatkowej skrzynce.

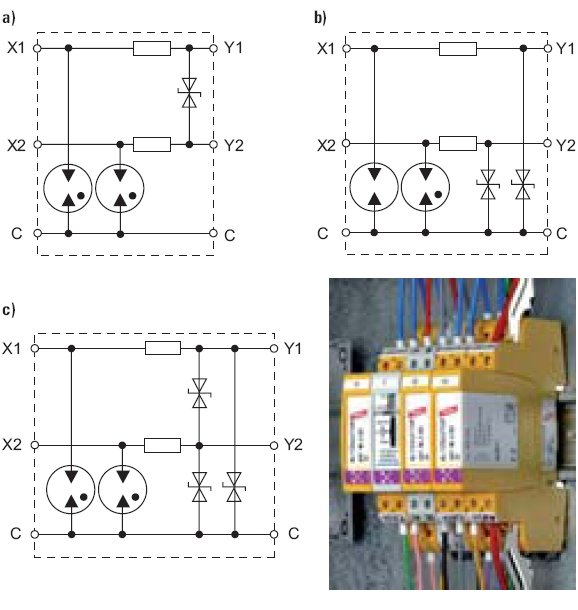

Urządzenia ograniczające przepięcia można montować na uziemionej szynie 35 mm (minimalny przekrój przewodu uziemiającego 4 mm2). W przypadku stosowania przewodów ekranowanych, należy ekrany połączyć z lokalnym systemem wyrównywania potencjałów bezpośrednio lub przez iskierniki gazowe (takie połączenie jest stosowane tylko w wyjątkowych przypadkach, jeśli w systemie bezpośrednie połączenie ekranu z lokalnym punktem wyrównawczym zakłóca pracę systemu).

Obwody iskrobezpieczne

Urządzenia ograniczające przepięcia w obwodach iskrobezpiecznych powinny charakteryzować odpowiednie wartości maksymalnego napięcia (napięcie szczytowe prądu przemiennego lub prądu stałego) oraz maksymalnego prądu wejściowego (szczytowa wartość prądu przemiennego lub stałego), jakie można doprowadzić do jego zacisków bez utraty iskrobezpieczeństwa. Dobierając urządzenia ograniczające przepięcia w obwodach iskrobezpiecznych należy uwzględnić przedstawione poniżej wymagania:

  • w liniach dochodzących do obiektu ze stref zagrożonych wybuchem należy zastosować SPD przeznaczone do montażu w obwodach iskrobezpiecznych; maksymalne wartości znamionowych napięć i prądów SPD powinny być większe od wartości dopuszczalnych dla innych urządzeń obwodu iskrobezpiecznego,
  • zastosowanie SPD nie powinno zmienić wytrzymałości izolacji pomiędzy obwodem iskrobezpiecznym a korpusem urządzenia lub jego częściami, które mogą być uziemione; w części obwodów iskrobezpiecznych wytrzymałość izolacji obwodu do „ziemi”, do obudów urządzeń lub innych uziemionych elementów wchodzących w skład obwodu, zwykle określa wartość skuteczną napięcia przemiennego, która może być równa podwojonej wartości napięcia w obwodzie iskrobezpiecznym lub wartości 500 V (w zależności od tego, która wartość jest większa). W takich układach SPD powinny również wytrzymać próby napięciowe względem ziemi na poziomie minimum 500 V ac. Spełnienie tego warunku wymaga zastosowania dodatkowego odgromnika gazowanego pomiędzy wejściami przewodów sygnałowych a ziemią,
  • ograniczać przepięcia pomiędzy obwodem iskrobezpiecznym a innymi obwodami do poziomu około 1000 V,
  • obwody iskrobezpieczne mogą osiągać znaczne długości, wychodzić na zewnątrz obiektów budowlanych lub przebiegać całkowicie poza nimi i dlatego należy uwzględnić możliwość wystąpienia zagrożenia napięciami atmosferycznymi indukowanymi oraz możliwością oddziaływania części prądu piorunowego,
  • przepięcia pomiędzy przewodami obwodu iskrobezpiecznego powinny być ograniczone poniżej wytrzymałości udarowej przyłączy sygnałowych urządzeń, do których one dochodzą; w przypadku braku informacji o poziomie odporności udarowej, należy przepięcia ograniczyć do poziomów równych 3 – 4-krotności wartości sygnałów znamionowych,
  • SPD instalowane w liniach dochodzących ze stref zagrożonych wybuchem powinny charakteryzować się małymi wartościami indukcyjności i pojemności; po zainstalowaniu SPD należy określić wartość wypadkową pojemności i indukcyjności toru sygnałowego (rys. 5.). Wyznaczone wartości powinny być mniejsze od wartości określających maksymalną indukcyjność i pojemność, jakie mogą wystąpić w obwodzie bez utraty iskrobezpieczeństwa,
  • optymalnym rozwiązaniem jest umieszczenie SPD w miejscu wprowadzania przewodów do obiektu budowlanego lub pomieszczeń sterowni; jeśli takie rozwiązanie nie jest możliwe do wykonania, to SPD można zainstalować w szafach z aparaturą elektroniczną, do których dochodzą obwody iskrobezpieczne,
  • w instalacji zasilającej urządzenia obwodów iskrobezpiecznych należy zastosować SPD typu 2 chroniące przed znamionowymi prądami udarowymi 15 – 20 kA i kształcie 8/20 µs; jeśli zachodzi taka konieczność, układy SPD należy umieścić w obudowach posiadających odpowiednie dopuszczenia do montażu w strefach zagrożonych wybuchem. Tylko w przypadku stwierdzenia możliwości oddziaływania na instalacje elektryczne części prądu piorunowego należy zastosować SPD typu 1,
  • w załączniku informacyjnym normy PN-EN 62305-3 [2] stwierdzono, że urządzenia do ograniczania przepięć powinny być umieszczone na zewnątrz stref zagrożonych wybuchem lub pomieszczeń, w których są składowane materiały wybuchowe. Jeśli układy SPD są umieszczane wewnątrz stref, to powinny być w wykonaniu przeciwwybuchowym lub umieszczane w obudowach przeciwwybuchowych.

Maksymalna odległość pomiędzy SPD a chronionym urządzeniem nie powinna przekraczać 1 m, a do połączenia należy stosować przewód ekranowany lub ułożony w rurce metalowej. Typowe schematy elektryczne SPD przeznaczonych do obwodów iskrobezpiecznych z barierami transformatorowymi oraz sposoby ich montażu przedstawiono na rysunku 6. Ciekawym rozwiązaniem są SPD montowane bezpośrednio do przetworników (fot. 1.).

Postępując zgodnie z przedstawionymi zasadami można zapewnić bezawaryjne działanie urządzeń nawet w przypadku bezpośredniego uderzenia pioruna w obiekt i wystąpienia zagrożenia, jakie stwarza bezpośrednie oddziaływania prądu piorunowego. Jest to szczególnie istotne w przypadku rozległych systemów kontrolno-pomiarowych, od których wymagane jest pewne i niezawodne działanie.

Literatura

  1. PN EN 61643-21 Niskonapięciowe urządzenia ograniczające przepięcia. Część 21: Urządzenia do ograniczania przepięć w sieciach telekomunikacyjnych i sygnalizacyjnych. Wymagania eksploatacyjne i metody badań.
  2. PN-EN 62305-3:2009 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia.
  3. PN-EN 61131-2:2005 Sterowniki programowalne. Część 2: Wymagania i badania dotyczące sprzętu.
  4. PN-EN 50014 Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Wymagania ogólne.
  5. NAMUR NE 21 Elektromagnetische Verträglichkeit von Betriebsmitteln der Process- und Labortechnik.
  6. PN-EN 50020 Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Wykonanie iskrobezpieczne „i”.
