Zwody i przewody odprowadzające

Zmiany wprowadzane przez normy serii PN-EN 62305

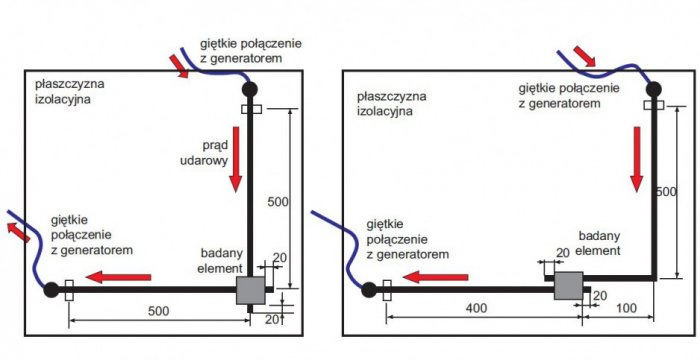

Przykładowe układy połączeń przewodów podczas badań złączek na działanie prądu udarowego

Przykładowe układy połączeń przewodów podczas badań złączek na działanie prądu udarowego

Zwody i przewody odprowadzające powinny zapewnić ochronę przed bezpośrednim oddziaływaniem prądu udarowego podczas wyładowania piorunowego w obiekt budowlany. Do ochrony odgromowej można wykorzystać przewodzące elementy konstrukcyjne obiektu, tzw. zwody i przewody odprowadzające naturalne, lub przewody umieszczone tylko w celu ochrony odgromowej, tzw. zwody i przewody odprowadzające sztuczne.

Zobacz także

dr. inż. Jarosław Wiater Problemy z przewodami o izolacji wysokonapięciowej stosowanymi w ochronie odgromowej

Problemy z przewodami o izolacji wysokonapięciowej stosowanymi w ochronie odgromowej Problemy z przewodami o izolacji wysokonapięciowej stosowanymi w ochronie odgromowej

W dużym uproszczeniu instalacja odgromowa ma na celu przechwycenie wyładowania piorunowego i skierowanie prądów piorunowych do systemu uziomowego. Podczas wyładowań piorunowych przepływający przez system...

W dużym uproszczeniu instalacja odgromowa ma na celu przechwycenie wyładowania piorunowego i skierowanie prądów piorunowych do systemu uziomowego. Podczas wyładowań piorunowych przepływający przez system zwodów, przewodów odprowadzających i uziom prąd piorunowy wytwarza spadek napięcia, który należy utożsamiać ze źródłem wysokiego napięcia. Przy poprawnie działającej instalacji odgromowej podłączonej do systemu uziomowego możemy się na nich spodziewać napięcia o wartości równej iloczynowi przepływającego...

dr. inż. Jarosław Wiater Ochrona odgromowa i przeciwprzepięciowa magazynów energii

Ochrona odgromowa i przeciwprzepięciowa magazynów energii Ochrona odgromowa i przeciwprzepięciowa magazynów energii

Rok 2021 przyniósł zmianę ustawy o odnawialnych źródłach energii. Dotychczasowe regulacje umożliwiały bezgotówkowe rozliczanie energii elektrycznej pobranej i wyprodukowanej przez prosumenta (czytaj właściciela...

Rok 2021 przyniósł zmianę ustawy o odnawialnych źródłach energii. Dotychczasowe regulacje umożliwiały bezgotówkowe rozliczanie energii elektrycznej pobranej i wyprodukowanej przez prosumenta (czytaj właściciela mikroinstalacji fotowoltaicznej o mocy do 50 kWp) [1]. W praktyce dotychczasowe rozwiązania sprowadzały się do rozliczenia „in plus” oraz „in minus” wyprodukowanej energii elektrycznej wraz z odpowiednimi współczynnikami. I tak przykładowo (w dużym uproszczeniu) dla instalacji o mocy do 10...

dr. inż. Jarosław Wiater Ochrona odgromowa i przeciwprzepięciowa systemów fotowoltaicznych

Ochrona odgromowa i przeciwprzepięciowa systemów fotowoltaicznych Ochrona odgromowa i przeciwprzepięciowa systemów fotowoltaicznych

W Polsce tylko w roku 2020 zainstalowano ponad 321 tysięcy mikroinstalacji fotowoltaicznych (PV) o łącznej mocy przekraczającej 2151 MWp [1]. Chęć pozyskania „darmowej” energii elektrycznej oraz liczne...

W Polsce tylko w roku 2020 zainstalowano ponad 321 tysięcy mikroinstalacji fotowoltaicznych (PV) o łącznej mocy przekraczającej 2151 MWp [1]. Chęć pozyskania „darmowej” energii elektrycznej oraz liczne programy wsparcia tego rodzaju inwestycji przekładają się na tzw. boom, który przekracza założone prognozy [1]. Należy przypuszczać, iż w kolejnych latach instalacje PV staną się nieodzownym składnikiem instalacji elektrycznych. Pamiętajmy jednak, że poza oczywistymi zaletami są również zagrożenia,...

W artykule zostaną przedstawione podstawowe zalecenia wprowadzane przez normy serii PN-EN 62305. Szczególną uwagę zwrócono na sztuczne zwody i przewody odprowadzające oraz na wskazanie różnic występujących pomiędzy nowymi wymaganiami a rozwiązaniami stosowanymi dotychczas.

Materiały

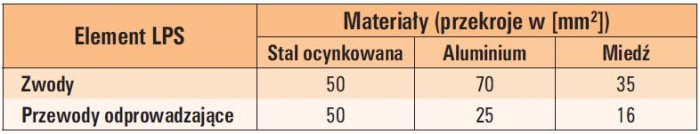

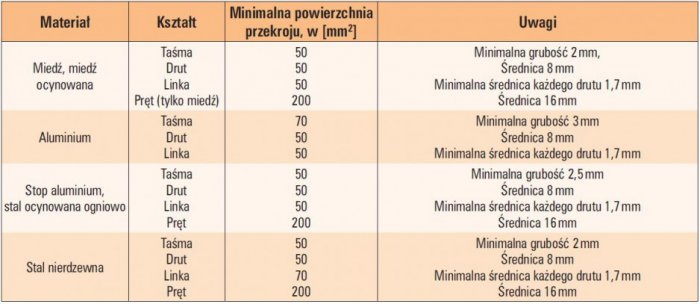

Do tworzenia sieci sztucznych zwodów i przewodów odprowadzających najczęściej wykorzystywane są przewody stalowe ocynkowane. W nowo wprowadzanych normach znacznie poszerzono wybór materiałów, które można zastosować do tworzenia zewnętrznej instalacji piorunochronnej. Zestawienie tych materiałów, ich podstawowych wymiarów oraz porównanie z dotychczas stosowanymi przedstawiono w tabeli 1. i tabeli 2.

W większości obiektów budowlanych są to zwody poziome niskie, które powinny być mocowane w sposób trwały na powierzchni dachu wykonanego z materiału niepalnego. W tym ostatnim przypadku, takie ułożenie jest możliwe, jeśli przepływ prądu piorunowego w przewodach nie spowoduje termicznego uszkodzenia pokrycia dachowego. Do oceny przyrostu temperatury, jaki nastąpi przy przepływie prądu piorunowego w przewodach, w zależności od zastosowanych materiałów oraz poziomów ochrony, można wykorzystać dane zestawione w tabeli 3.

Na podstawie zaleceń zawartych w normach serii PN-EN 62305 należy przyjąć, że metalowe pokrycia dachowe obiektów budowlanych powinny być wykorzystywane do ochrony odgromowej w następujących przypadkach:

  • zapewniona jest trwała galwaniczna ciągłość połączeń pomiędzy poszczególnymi częściami pokrycia dachowego (twarde lutowanie, spawanie, ząbkowanie, skręcanie i połączenie śrubowe),

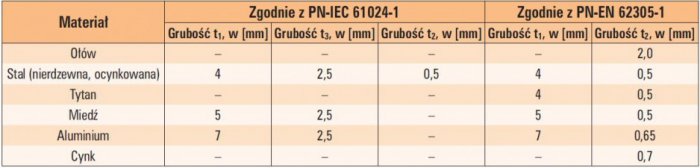

  • warstwa metalu ma grubość nie mniejszą od wartości podanych w tabeli 4. w przypadku, gdy nie zachodzi potrzeba zapobiegania perforacji pokrycia dachowego oraz pod powierzchnią pokrycia dachowego nie występuje warstwa materiału łatwo zapalnego,
  • strefy zagrożone wybuchem nie znajdują się bezpośrednio pod metalowym pokryciem dachu, jeśli możliwa jest jego perforacja lub mogą wystąpić przeskoki iskrowe pomiędzy poszczególnymi elementami pokrycia,
  • metalowe elementy nie są pokryte materiałem izolacyjnym

Nie są uważane za pokrycie izolacyjne warstwy farby ochronnej, asfaltu (do grubości 1 mm) oraz folii PCV o grubości 0,5 mm. Pokrycie drewniane dachu powinno być zakwalifikowane do pokryć i podłoży wykonanych z materiałów mniej palnych i należy rozważyć możliwość stosowania metalowych pokryć dachowych o grubości spełniającej wymagania przedstawione w tabeli 4. (grubość t2) na pokryciu drewnianym.

Prąd piorunowy powinien być odprowadzony do ziemi za pomocą przewodów odprowadzających połączonych z blachą. W przypadku urządzeń technologicznych, np. naziemnych zbiorników, rurociągów, aparatów technologicznych usytuowanych poza budynkami, jako zwody można wykorzystać blachy o grubościach t1 (tab. 4.).

Podstawowe zasady montażu

W obiektach krytych materiałem nieprzewodzącym zwody na dachu mogą być tworzone przez dowolną kombinację prętów, rozpiętych przewodów lub przewodów ułożonych w postaci sieci. Elementy przewodzące wykorzystywane do celów ochrony odgromowej powinny być dokładnie połączone. Do wykonania połączeń można zastosować:

  • lutowanie twarde lub spawanie,
  • skręcanie oraz łączenia śrubowe
  • zagniatanie lub łączenie na zakładkę.

Stosując takie połączenia unikamy przeskoków iskrowych w powietrzu lub w betonie, które mogą spowodować uszkodzenie konstrukcji obiektu lub zakłócić pracę urządzeń elektrycznych i elektronicznych. Zwody poziome niskie powinny tworzyć na dachu obiektu siatkę. Wymiary pojedynczego oka siatki w zależności od poziomu ochrony odgromowej i związanej z tym efektywności ochrony zestawiono w tabeli 5.

W przypadku rozległych dachów należy uwzględnić zmiany długości drutu powstałe na skutek zmian temperatury. Ogólna zależność określająca przyrost długości drutu ΔL przy wzroście temperatury ΔT wynosi:

gdzie:

L – długość drutu,

α – temperaturowy współczynnik rozszerzalności liniowej.

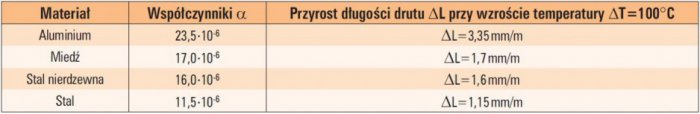

Wartości temperaturowych współczynników rozszerzalności liniowej dla różnych materiałów oraz przyrosty długości przy zmianach temperatury zestawiono w tabeli 6.

W celu uniknięcia niebezpiecznych naprężeń wywołanych przez zmiany temperatury, należy zastosować elastyczne elementy łączące przewody pomiędzy sobą lub z przewodzącymi elementami konstrukcji dachu.

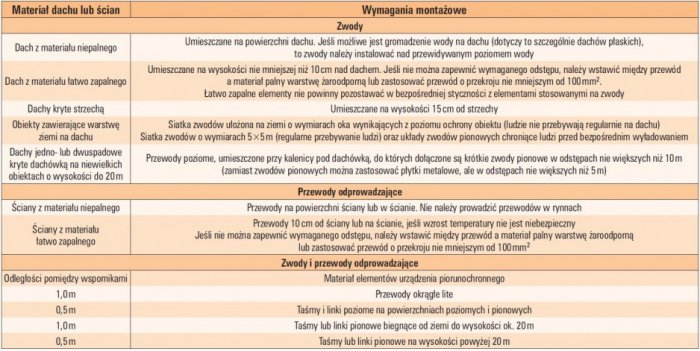

W normie PN-EN 62305-3 przedstawiono również szereg wymagań oraz zasad montażu zwodów i przewodów odprowadzających (tab. 7.).

Zwody oraz przewody odprowadzające i uziemiające powinny w miarę możliwości znajdować się w odległości co najmniej 1 m od strefy zagrożonej wybuchem. Jeśli zachowanie odległości 1 m jest niemożliwe do wykonania, to można ją zmniejszyć do ok. 0,5 m, ale przewody powinny być ciągłe lub zastosowane połączenia spawane, lub prasowane.

Badania elementów urządzenia piorunochronnego

Początkowo [5] zalecano laboratoryjne badania oddziaływania na elementy połączeniowe instalacji piorunochronnej prądów udarowych o wartościach podstawowych parametrów przedstawionych w tabeli 8. Badany element powinien być narażony na trzykrotny przepływ prądu udarowego. Czas pomiędzy poszczególnymi próbami powinien być na tyle długi, żeby było możliwe jego ostygnięcie do temperatury otoczenia przed kolejną próbą. Przykładowe układy połączeń wykorzystywane do badań oddziaływania prądu udarowego na złączki urządzenia piorunochronnego przedstawiono na rysunku 1.

Dodatkowo należy przeprowadzić pomiary rezystancji styku elementów instalacji piorunochronnej, przy przepływie prądu 10 A. Pomiary powinny być prowadzone możliwie najbliżej badanego styku, a zmierzona wartość powinna być mniejsza lub równa 1 mΩ.

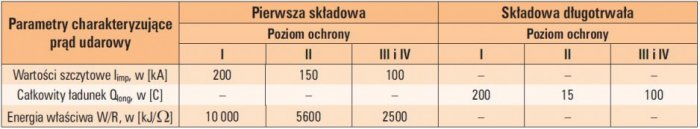

W normie PN-EN 62305-1 próbuje się dokładniej określić efekty wywołane przez rozpływający się prąd piorunowy. W zależności od występującego zagrożenia oraz wymaganego poziomu ochrony, badając poszczególne elementy instalacji piorunochronnej należy uwzględnić następujące parametry prądu udarowego:

  • zwody (metalowe pokrycia dachowe) – Qlong, T<1 s,
  • zwody i przewody odprowadzające – W/R, Iimp,
  • elementy połączeniowe – Iimp, W/R, T<2 ms.

W podanym zakresie prób Qlong jest całkowitym ładunkiem długotrwałej składowej prądu. Wartości zalecane do badań, w zależności od poziomu ochrony, zestawiono w tabeli 9. Stosując przedstawiony zakres badań można sprawdzić poprawność doboru materiałów i rozwiązań konstrukcyjnych oraz jakość wykonania poszczególnych elementów urządzenia piorunochronnego.

Podsumowanie

Urządzenia piorunochronne powinny zapewnić pewną i niezawodną ochronę obiektów budowlanych przed działaniem prądu piorunowego. W celu spełnienia tych wymagań należy zastosować odpowiednie materiały oraz przestrzegać zalecanych zasad montażu poszczególnych elementów urządzenia piorunochronnego. Właściwe rozmieszczenie i montaż zwodów i przewodów odprowadzających umożliwiają stworzenie trwałej i estetycznej zewnętrznej instalacji piorunochronnej na różnorodnych obiektach budowlanych.

Montując urządzenie piorunochronne należy zwrócić uwagę na jakość stosowanych elementów. Dzięki temu unikniemy sytuacji, w której instalacja mająca zapewnić bezpieczeństwo nie tylko nie spełni swojego zadania, ale jako pierwsza ulegnie uszkodzeniu.

Literatura

  1. PN-IEC 62305-1:2008 Ochrona odgromowa. Część 1: Wymagania ogólne.
  2. PN-IEC 62305-22008 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem.
  3. PN-IEC 62305-3:2006 (oryg.) Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia.
  4. PN-IEC 62305-4:2006 (oryg.) Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych).
  5. PN-EN 50164-1:2002 (oryg.) Elementy urządzenia piorunochronnego (LPS). Część 1: Wymagania stawiane elementom połączeniowym.
