Modele uziemień urządzeń piorunochronnych: a) otok domu jednorodzinnego, b) otok hali przemysłowej
T. Kuczyński
Wartość rezystancji uziemienia w głównej mierze zależy od rezystywności gruntu, w którym zostanie umieszczony uziom, od jego wymiarów i sposobu umieszczenia w gruncie oraz od wartości szczytowej i kształtu prądu wprowadzonego do uziomu. W literaturze podawane są zależności pozwalające na wyznaczenie rezystancji uziomów o różnych kształtach, umieszczonych w ziemi o określonej rezystywności. W artykule wyznaczono numerycznie przy użyciu pakietu oprogramowania CDEGS [4], rezystancje uziemień [5, 7] urządzeń piorunochronnych. Otrzymane wyniki porównano z wynikami obliczeń przeprowadzonych przy wykorzystaniu zależności z dostępnej literatury [2].
Obowiązek zapewnienia wymaganego stanu technicznego instalacji (urządzeń) piorunochronnych w budynku, zgodnie z wymaganiami Polskiej Normy PN/E-05003, PN-IEC 61024 oraz PN-IEC 61312, obciąża właściciela...
Obowiązek zapewnienia wymaganego stanu technicznego instalacji (urządzeń) piorunochronnych w budynku, zgodnie z wymaganiami Polskiej Normy PN/E-05003, PN-IEC 61024 oraz PN-IEC 61312, obciąża właściciela lub zarządcę budynku. Sprawdzanie okresowe obejmuje przeprowadzenie oględzin instalacji elektrycznej (bez jej demontażu lub z częściowym jej demontażem), a następnie powinno być uzupełnione właściwymi pomiarami i próbami, łącznie ze sprawdzeniem wymaganych czasów zadziałania urządzeń ochronnych różnicowoprądowych.
Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.
Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.
Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power...
Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...
Streszczenie
Uziemienia urządzeń piorunochronnych odgrywają ważną rolę w ochronie odgromowej obiektów budowlanych. W artykule przedstawiono wyniki obliczeń rezystancji uziemień urządzeń piorunochronnych dla domu jednorodzinnego oraz hali przemysłowej. W celu przeprowadzenia obliczeń wykorzystano pakiet oprogramowania CDEGS oraz wzory dostępne w literaturze.
Abstract
Earthings of LPS (Lightning Protection System) are important in lightning protection for buildings. The paper presents results of calculations of earthing resistances for single-family home and industrial room. In order to perform computations make use of CDEGS software package and formulas in available literature.
Obliczanie rezystancji uziemień urządzeń piorunochronnych
Analizowano uziomy otokowe urządzeń piorunochronnych domu jednorodzinnego o wymiarach 22x17 m (długość x szerokość) oraz hali przemysłowej o wymiarach 42x42 m. Uziomy umieszczono w ziemi na głębokości 0,6 m w odległości 1 m od budynku. Rezystywność gruntu przyjęto 100 Ωm.
Obliczenia numeryczne w pakiecie oprogramowania CDEGS wykonano dla prądów o następujących parametrach:
prąd przemienny o amplitudzie 50 A i częstotliwości 50 Hz,
prąd udarowy o wartości szczytowej 50 A i kształcie 200/600 ms,
prąd udarowy o wartości szczytowej 50 A i kształcie 10/350 ms.
Prąd udarowy 50 A, 200/600 ms wybrano jako formę pośrednią pomiędzy przebiegiem o kształcie odpowiadającym pierwszemu wyładowaniu piorunowemu oraz typowym przebiegiem prądu przemiennego.
W prowadzonej analizie przyjęto następujące oznaczenia rezystancji uziemienia urządzenia piorunochronnego:
R1 – rezystancja wyznaczona przy przepływie prądu 50A, f=50 Hz,
R2 – rezystancja uziemienia obliczona na podstawie wzorów dostępnych w literaturze,
R3 – rezystancja wyznaczona w wyniku wprowadzenia prądu 50A, 200/600 ms,
R4 – rezystancja przy przepływie prądu 50A, 10/350 ms.
Do wyznaczania wartości rezystancji uziemień (R1, R3, R4) urządzeń piorunochronnych zastosowano następującą zależność, dzięki której otrzymujemy zastępczą wartość liczbową [1, 3]:

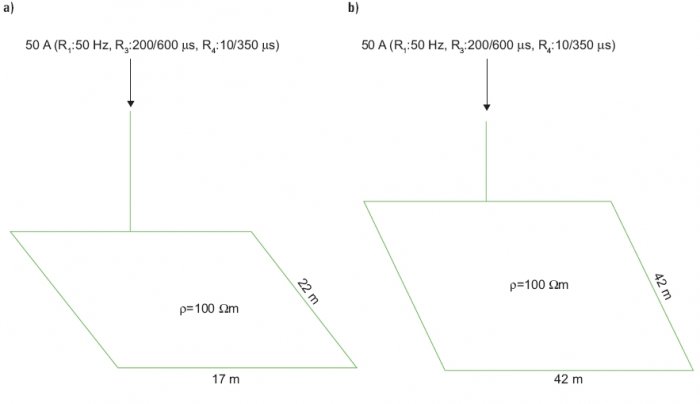

Na rysunku 1. zamieszczono modele analizowanych uziemień urządzeń piorunochronnych, dla których wyznaczono numerycznie przebiegi potencjałów względem ziemi odniesienia oraz wywołujących je prądów. Prąd o odpowiednich parametrach wprowadzono do uziomu za pomocą krótkiego odcinka przewodu. Potencjał obliczono w miejscu wprowadzenia prądu do uziomu.
Przebiegi potencjałów względem ziemi odniesienia oraz prądów o amplitudzie 50 A i częstotliwości 50 Hz wprowadzonych do uziomów urządzeń piorunochronnych przedstawiono na rysunku 3.
Rezystancja uziemienia (R1) urządzenia piorunochronnego domu jednorodzinnego: R1=3,08 Ω hali przemysłowej: R1=1,58 Ω.
W dostępnej literaturze podawane są różne wzory pozwalające na przybliżone wyznaczenie wartości rezystancji uziemienia. W przypadku analizowanych obiektów wyznaczono rezystancje ich uziemień (R2) wykorzystując wzory dla uziomu o kształcie prostokąta oraz kwadratu.
Uziom prostokątny:
Uziom kwadratowy:
gdzie:
B = 5,81 dla l1/l2=1,5,
l1, l2 – odpowiednio długość i szerokość uziomu,
L – sumaryczna długość wszystkich elementów układu,
r – rezystywność gruntu,
h – głębokość zakopania uziomu,
d – średnica drutu, z którego wykonano uziom.
Rezystancja uziemienia urządzenia piorunochronnego domu jednorodzinnego: R2=3,23 Ω, hali przemysłowej: R2=1,64 Ω.
Na rysunku 2. przedstawiono przebiegi potencjałów względem ziemi odniesienia oraz prądów o wartości szczytowej 50 A i kształcie 200/600 ms wprowadzonych do uziomów urządzeń piorunochronnych.
Rezystancja uziemienia (R3) urządzenia piorunochronnego domu jednorodzinnego: R3=3,26 Ω, hali przemysłowej: R3=1,61 Ω.
Przebiegi potencjałów względem ziemi odniesienia oraz prądów o wartości szczytowej 50 A i kształcie 10/350 ms wprowadzonych do uziomów urządzeń piorunochronnych przedstawiono na rysunku 4.
Rezystancja uziemienia (R4) urządzenia piorunochronnego domu jednorodzinnego: R4=7,49 Ω, hali przemysłowej: R4=7,81 Ω.

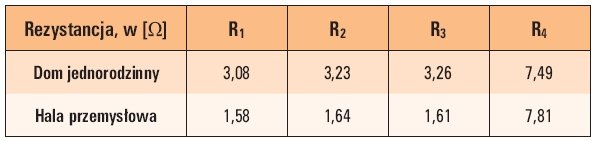

Wszystkie wyznaczone wartości rezystancji uziemień urządzeń piorunochronnych zestawiono w tabeli 1.
Podsumowanie
Na podstawie otrzymanych wyników można stwierdzić, iż wartości rezystancji uziemień urządzeń piorunochronnych wyznaczone numerycznie poprzez wprowadzenie prądu o wartości amplitudy 50 A i częstotliwości 50 Hz (R1) oraz prądu o wartości szczytowej 50 A i kształcie 200/600 ms (R3) są porównywalne z wartościami rezystancji uziemień obliczonych na podstawie wzorów literaturowych (R2). Różnice wynoszą jedynie około kilku procent. W przypadku wyznaczania rezystancji udarowej uziemienia urządzenia piorunochronnego poprzez wprowadzenie prądu o wartości szczytowej 50 A i bardzo dużej stromości narastania (R4) widoczny jest nawet kilkukrotny wzrost wartości tej rezystancji. Wzrost wartości rezystancji (impedancji) spowodowany jest dużą stromością narastania tego prądu, a w takich przypadkach występuje wzrost znaczenia składowej indukcyjnej oraz pojawienie się impedancji falowej dla uziomów długich.
Literatura
K. Aniserowicz, Analiza zagadnień kompatybilności elektromagnetycznej w rozległych obiektach narażonych na wyładowania atmosferyczne, Wydawnictwo Politechniki Białostockiej, Białystok 2005.
R. Markowska, A. Sowa, Ochrona odgromowa obiektów budowlanych, Dom Wydawniczy MEDIUM, Warszawa 2009.
PN-IEC 62305-1 Ochrona odgromowa. Część 1: Ogólne zasady.
Program CDEGS, www.sestech.com.
S. Sekioka, H. Hayashida, T. Hara, A. Ametani, Measurements of grounding resistances for high impulse currents, IEE Proceedings-Generation, Transmission and Distribution, vol. 145, no. 6, November 1998, pp. 693–699.
N. Theethayi, V. Cooray, On the representation of the lightning return stroke process as a current pulse propagation along a transmission line, IEEE Transactions on Power Delivery, vol. 20, no. 2, April 2005, pp. 823–837.
R. Zeng, X. Gong, J. He, B. Zhang, Y. Gao, Lightning impulse performances of grounding grids for substations considering soil ionization, IEEE Transactions on Power Delivery, vol. 23, no. 2, April 2008, pp. 667–675.
