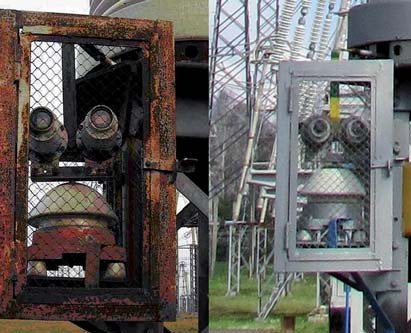

Widok imitatora zadziałań przed i po konserwacji współpracującego z ogranicznikiem iskiernikowym RWMK – 750 kV
Ograniczniki przepięć występują obecnie w dwóch rodzajach – jako odgromniki iskiernikowe (zaworowe i wydmuchowe) i
ograniczniki beziskiernikowe. Ostatnim aktem prawnym określającym zakres prób dla odgromników było Zarządzenie Ministra Górnictwa i Energetyki z dnia 17 lipca 1987 r. (M.P. nr 25, poz. 200), które zostało uchylone przez Ustawę Prawo energetyczne w 1999 roku. Do 1999 roku zalecany był okres nie rzadziej niż 10 lat dla badań odgromników, natomiast nie było w przepisach wytycznych dla ograniczników beziskiernikowych.
Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.
Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.
Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power...
Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...
Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym...
Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym laboratorium, dysponującym unikatową w skali światowej aparaturą umożliwiającą badanie zjawisk związanych z wyładowaniami piorunowymi.
Streszczenie
W artykule opisano zasadność wykonywania badań diagnostycznych ograniczników przepięć znajdujących się w eksploatacji w sieciach najwyższych napięć. Zaproponowano cykliczność badań wynikającą z typu ogranicznika oraz doświadczeń eksploatacyjnych. Podano metodykę diagnozowania ograniczników i liczników zadziałań na podstawie procedur zawartych w instrukcjach stosowanych w energetyce.
Abstract
Validity of diagnostic tests of surge arresters in service in high voltage networks
The paper describes the merits of diagnostic testing of surge arresters in service in high voltage networks. Studies suggested periodicity resulting from a type and service experiences. Methodology of diagnostic of counters and surge arresters are given in the paper based on procedures contained in the instructions used in the energy sector.
Różnice w konstrukcji tych ograniczników i doświadczenia eksploatacyjne autorów wskazują na zasadność diagnozowania tego typu urządzeń, nie tylko w razie wystąpienia awarii. W artykule omówiona zostanie celowość diagnozowania ograniczników przepięć zgodnie z zaproponowanym czasokresem.

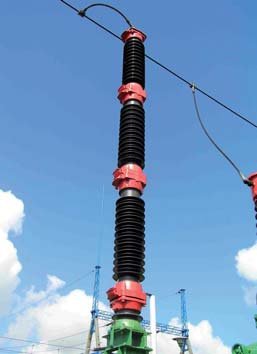

Odgromniki zaworowe i wydmuchowe
Ocena stanu ograniczników (odgrommników) w energetyce wraz ze współpracującymi z nimi licznikami zadziałań sięga przełomu lat 60. i 70. XX wieku. Wówczas to powstały dla potrzeb personelu eksploatacji zakładów energetycznych i elektrowni, a w szczególności dla personelu inżynieryjno-technicznego przeprowadzającego próby odgromników i odpowiedzialnego za ich eksploatację instrukcje eksploatacji odgromników opracowywane przez Zjednoczenie Energetyki wspólnie z Komisją Normalizacyjną przy Instytucie Energetyki w Warszawie. W instrukcji [1] tej przywołano normy i Zarządzenia Ministra Górnictwa i Energetyki. W tym okresie odgromniki dzielono na dwie grupy z uwagi na konstrukcję: na odgromniki wydmuchowe i zaworowe.
Badania odgromników sprowadzały się do oględzin polegających na sprawdzeniu:
stanu izolatorów osłonowych oraz stanu okuć i zacisków,
rodzaju i ilości zanieczyszczenia powierzchni odgromników,
stanu warstwy hydrofobowej, jeśli odgromnik pokryty był takimi środkami,
licznika zadziałań lub innych przyrządów rejestrujących,
ciągłości połączeń (szczególnie od strony uziemienia).
Na szczególną uwagę zasługuje zapis w instrukcji [2] o celowości oględzin ogranicznika i licznika po każdej burzy lub po każdym zaburzeniu burzowym w stacji elektroenergetycznej. Istotnym było także dokonywanie wówczas oględzin, łącznie z przeglądem urządzenia chronionego przez ten ogranicznik.
W zakresie prób technicznych zalecano wówczas pomiary statycznego napięcia zapłonu oraz prądu upływu. W niektórych przypadkach, np. przy wielokrotnej liczbie zadziałań wskazywanej przez licznik, zalecano badanie samego licznika polegające na sprawdzeniu jego czułości. Próbę tę wykonywano przy wyłączonym polu na odpiętym ograniczniku podłączonym do generatora prądowego. Próby techniczne dla odgromników zaworowych na stacjach i liniach wysokiego napięcia w tym okresie należało przeprowadzać nie rzadziej niż co 6 lat. Instrukcja [1] dopuszcza eksploatację odgromników wydmuchowych w okresie 20 lat. Wynikało to z konstrukcji ogranicznika wydmuchowego, tzn. zachowania odstępu na iskierniku zewnętrznym i zachowania strefy wydmuchu zgodnie z instrukcją wytwórcy.
Wyniki tych prób pozwalały na określenie przyczyn uszkodzenia ogranicznika współpracującego z tym licznikiem lub samego licznika. Należy zaznaczyć, że konstrukcje pierwszych liczników zawierały jedynie człon zliczający, który nie zawsze pozwalał na jednoznaczne określenie stanu ogranicznika. W 1992 r. wprowadzono nową instrukcję [2], wynika ona z faktu pojawienia się w eksploatacji ograniczników RWMK – 750 kV produkcji ZSRR, w które wyposażono stację elektroenergetyczną 750/400/110 kV Rzeszów Widełka. Nowością w tych urządzeniach (imitatorach) było zastosowanie dwóch członów zliczających. Wybór takiego rozwiązania wynikał z wartości mocy, jakie miały przepływać przez ten licznik w czasie pracy awaryjnej ogranicznika.

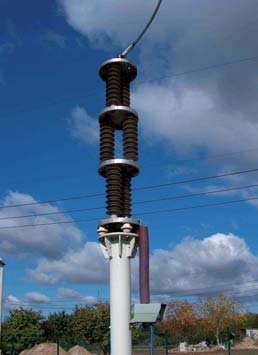

Ograniczniki beziskiernikowe
Konstrukcje ograniczników beziskiernikowych sięgają lat 90. XX wieku. Nowością było zastąpienie warystorów z SiC i iskierników warystorami ZnO. Dodatkowo wyeliminowano elementy typu kondensatory, rezystory sterujące oraz elementy indukcyjne. Pozwoliło to na znaczne uproszczenie konstrukcji i tym samym wykonywanie diagnostyki. W tym okresie dokonano zmiany nazwy urządzeń z odgromników na ograniczniki przepięć.
Ogranicznik beziskiernikowy mógł być również wykonany jako jednoczłonowy, co znacznie obniżało jego cenę i ułatwiało sposób montażu. Ponadto dostosowany do niego licznik zadziałań mógł być wyposażony w człon pomiarowy w postaci mikroamperomierza, który na bieżąco śledził zmiany prądu płynącego pod napięciem sieciowym przez ogranicznik przepięć.
W 1996 r. wprowadzono kolejną instrukcję [3], w której wprowadzono po raz pierwszy pojęcia oględzin skróconych i pełnych. Oględziny skrócone dotyczą oceny stanu izolatorów osłonowych, okuć, połączeń między członami, występowania śladów łuków, wyładowań lub kominków wydmuchowych. Dodatkowo zalecane są oględziny naprężenia przewodów przyłączeniowych.
W oględzinach pełnych zaleca się sprawdzenie rodzaju i ilości zanieczyszczeń pnia powierzchni izolatorów, stanu warstwy hydrofobowej, jeżeli ogranicznik był nią pokrywany, poprawności działania licznika zadziałań, polegającego na porównywaniu z poprzednim odczytem oraz ciągłości połączeń, szczególnie od strony uziemienia. W tej instrukcji podano również zakres przeglądu ograniczników, który powinien obejmować wszystkie czynności przy oględzinach pełnych, wykonanie pomiarów diagnostycznych, sprawdzenie braku luzów w połączeniach elektrycznych, również od strony uziomu, sprawdzenie kolejności członów oraz prawidłowości montażu. W przeglądzie powinny być uwzględnione również prace zabezpieczające części metalowe przed korozją oraz smarowanie środkami hydrofobowymi, jeżeli warunki eksploatacyjne tego wymagają.
Badania diagnostyczne
W odróżnieniu od odgromników iskiernikowych w przypadku ograniczników beziskiernikowych badania diagnostyczne powinny być wykonywane w trakcie eksploatacji ogranicznika przy zastosowaniu specjalistycznej aparatury pomiarowej, a nie jak dotychczas przy wyłączonym ograniczniku. W pomiarach tych zaleca się zmierzenie wartości szczytowej i średniej prądu upływu oraz zawartości harmonicznych w prądzie płynącym przez ogranicznik.

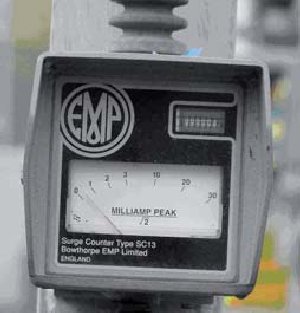

Pomiar taki jest możliwy przy zastosowaniu liczników pomiarowych oraz zamontowaniu ograniczników na konstrukcjach „wysokich”. W przypadku stwierdzenia przyrostu wartości któregoś z parametrów prądu o około 25% w odniesieniu do wartości prądu zmierzonego poprzednio pomiary należy powtórzyć po upływie jednego lub dwóch tygodni w tych samych lub podobnych warunkach atmosferycznych. Gdy wartość któregoś z parametrów prądu upływu będzie wzrastać, to ogranicznik należy wycofać z eksploatacji i poddać badaniom specjalistycznym.
Szczególnie istotne jest odniesienie się do wartości uzyskanych podczas prób odbiorczych lub po pierwszym włączeniu ogranicznika do eksploatacji. Związane jest to ze zużyciem elementów wewnętrznych ogranicznika przepięć w czasie eksploatacji czy nawet składowania. Starzenie się elementów wewnętrznych ogranicznika może być śledzone przy cyklicznym diagnozowaniu ogranicznika przepięć już od momentu zainstalowania na stacji.
W instrukcji [3] podano okres badań odgromników iskiernikowych: pierwsze badanie po 10 latach eksploatacji, a następnie co 5 lat. W przypadku ograniczników beziskiernikowych zaleca się badania raz na rok przy dobrej pogodzie, co wynika z małej uciążliwości metody badań diagnostycznych.
W 2001 roku powstała instrukcja [4], w której zrezygnowano z diagnostyki odgromników i ograniczników beziskiernikowych ograniczając ją jedynie do przeprowadzenia niepełnych oględzin. Działalność ta wynikała m.in. z lobby producentów ograniczników, którzy uznali za bezcelową diagnostykę w początkowej fazie eksploatacji ogranicznika. Związane to było także z likwidacją laboratoriów badających te parametry.

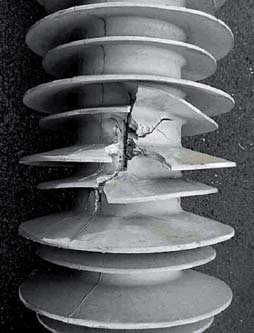

Efektem tej działalności są awarie ograniczników, które opisywane są w wielu publikacjach krajowych, a które dotyczą produktów wielu firm działających na polskim rynku.
Podsumowanie
Na podstawie prowadzonych przez Instytut Energetyki długoletnich badań diagnostycznych odgromników i ograniczników przepięć stwierdza się celowość podtrzymania terminów i częstotliwości ich badań. Przy ocenie wyników tych badań zaleca się określenie progów kryterialnych, które decydowałyby o przydatności urządzenia do dalszej eksploatacji. Umożliwiłoby to także oszacowanie ryzyka związanego z cztasem pracy ogranicznika i jego awaryjności. Jest to szczególnie istotne przy wprowadzeniu nowej metody diagnostycznej, a mianowicie metody termowizyjnej.
Literatura
Instrukcja eksploatacji odgromników. Nr RIE-028, DT-75. Instytut Energetyki – Ośrodek Normalizacji. Warszawa 1975.
Ramowa instrukcja eksploatacji odgromników. Nr RIE-034. Instytut Energetyki - Ośrodek Normalizacji. Warszawa 1992.
Instrukcja organizacji wykonawstwa prac eksploatacyjnych w stacjach najwyższych napięć. PSE S.A., Warszawa 1996.
Ramowa instrukcja eksploatacji stacji elektroenergetycznych wysokich napięć. PTPiREE, Poznań 200.
