Zwody poziome

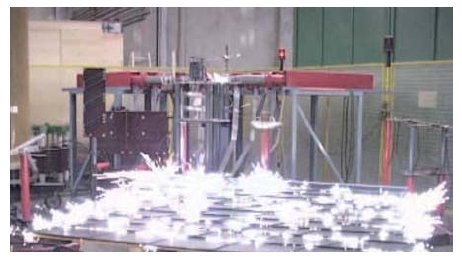

Iskrzenie wywołane przepływem prądu udarowego 100 kA o kształcie 10/350 µs [10]

Iskrzenie wywołane przepływem prądu udarowego 100 kA o kształcie 10/350 µs [10]

Do ochrony obiektów budowlanych przed skutkami bezpośrednich wyładowań piorunowych można wykorzystać przewodzące elementy konstrukcyjne obiektu (tzw. zwody sztuczne) lub przewody umieszczone specjalnie na dachach w celu ochrony przed działaniem prądu piorunowego (tzw. zwody sztuczne).

Zobacz także

Użytkowanie energii elektrycznej na placu budowy (część 5.)

Użytkowanie energii elektrycznej na placu budowy (część 5.) Użytkowanie energii elektrycznej na placu budowy (część 5.)

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości...

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości przypadków, także nowo wznoszone obiekty. Rozróżniamy przy tym ochronę zewnętrzną, mającą na celu zminimalizowanie skutków bezpośredniego trafienia pioruna w obiekt, oraz ochronę wewnętrzną, zabezpieczającą czułe elektroniczne urządzenia przed przepięciami powodowanymi przez zjawiska atmosferyczne...

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń...

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń w nim zainstalowanych. Obecnie wprowadzane są cztery nowe normy serii PN-EN 62305, określające zasady ochrony odgromowej obiektów budowlanych. W normach tych szczególną uwagę zwrócono na ochronę przed piorunowym impulsem elektromagnetycznym, którego oddziaływanie może spowodować uszkodzenie...

Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.) Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe....

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe. Żadna z tych norm nie obejmuje jednak wszystkich zagadnień związanych z ochroną odgromową. Wręcz przeciwnie, w normach tych występuje różne podejście do oceny zagrożenia piorunowego, które stanowi podstawę do przyjęcia określonego poziomu ochrony odgromowej.

System zwodów sztucznych może być tworzony przez dowolną kombinację prętów pionowych, rozpiętych przewodów lub przewodów ułożonych w postaci sieci.

Zwody na dachach płaskich

Najczęściej na dachu obiektu budowlanego stosowane są zwody poziome niskie tworzące siatkę o wymiarach pojedynczego oka uzależnionych od efektywności ochrony i wynikającego z tego faktu poziomu ochrony odgromowej (tab. 1.).

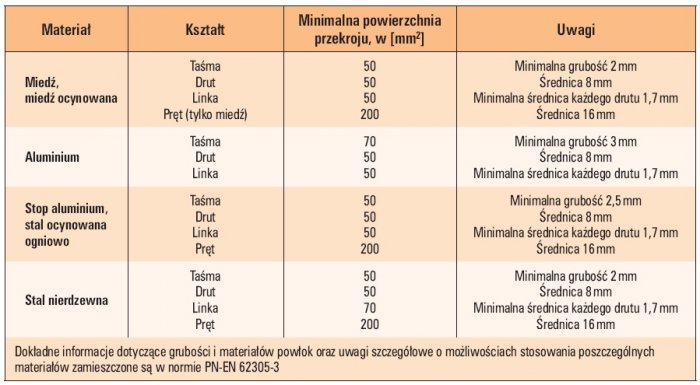

Do tworzenia zwodów sztucznych dotychczasowe normy ochrony odgromowej [1, 2, 3, 4] zalecały wykorzystywanie przewodów stalowych, aluminiowych lub miedzianych o minimalnych powierzchniach przekrojów odpowiednio 50 mm2, 70 mm2 i 35 mm2. W nowych, wprowadzonych obecnie [12] normach serii PN-EN 62305 [5, 6, 7, 8] znacznie rozszerzono możliwości wyboru materiałów na zwody. Zestawienie tych materiałów oraz ich podstawowe wymiary przedstawiono w tabeli 2. W większości obiektów budowlanych posiadających dachy płaskie zwody poziome mogą być mocowane bezpośrednio do powierzchni dachu. Odstępy pomiędzy wspornikami powinny wynosić ok. 1,0 m – przewody okrągłe lite oraz 0,5 m – taśmy i linki poziome na powierzchniach poziomych i pionowych. Na rozległych dachach płaskich, w celu uniknięcia niebezpiecznych naprężeń wywołanych przez zmiany temperatury, należy stosować elastyczne elementy łączeniowe (rys. 1.).

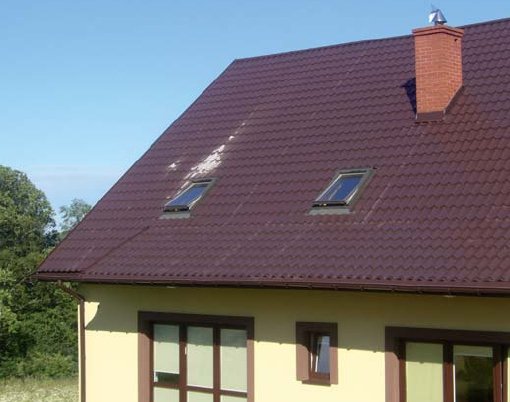

Tworząc siatkę zwodów należy uwzględnić rodzaj materiału pokrycia dachu oraz ewentualne jego inne wykorzystanie (np. tarasy, ogrody itp.). Podstawowe zasady montażu zwodów na powierzchniach dachów zestawiono w tabeli 3.

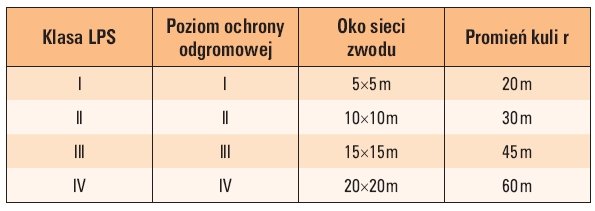

Na podstawie zaleceń zawartych w normach serii PN-EN 62305 można przyjąć, że metalowe pokrycia dachowe obiektów budowlanych należy wykorzystywać do ochrony odgromowej. Podstawowe informacje o wymaganiach, jakie powinny one spełniać, zestawiono w tabeli 4. Oczywiście należy mieć świadomość faktu, że przy bezpośrednim wyładowaniu w powierzchnię dachu pokrytego blachą nastąpi jej perforacja oraz iskrzenie na połączeniach (fot. 1.).

Dachy wielospadowe

Do ochrony odgromowej obiektu z dachem wielospadowym należy zastosować zwody poziome umieszczone wzdłuż kalenicy dachu (jeśli jego nachylenie przekracza 1/10) oraz, w obiektach rozległych, wzdłuż krawędzi dachu. Podstawowe informacje o zasadach tworzenia siatki zwodów na różnorodnych, wielospadowych dachach obiektów budowlanych zestawiono w tabeli 5. Zwody powinny być mocowane do powierzchni dachu za pomocą przewodzących lub nieprzewodzących wsporników rozmieszczonych co ok. 1 m (rys. 2.).

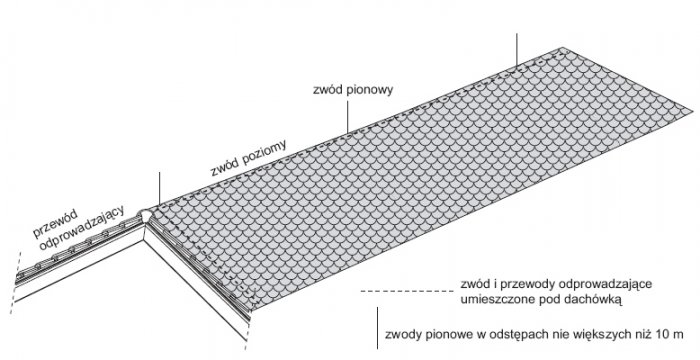

Istnieje również możliwość umieszczania zwodów poziomych przy kalenicy pod dachówką (rys. 3.). Prowadzenie zwodu pod dachówką jest łatwe w montażu oraz zmniejsza ryzyko korozji.

Stosując takie rozwiązanie ochrony odgromowej należy ukryty zwód poziomy połączyć z dodatkowymi krótkimi zwodami pionowymi umieszczanymi w odstępach nie większych niż 10 m (ochrona zgodnie z metodą kąta ochronnego lub toczonej kuli) lub z odpowiednio odkrytymi płytkami metalowymi umieszczonymi w odległościach nieprzekraczających 5 m.

Wadą takiego układania zwodów jest zwiększone ryzyko uszkodzenia dachu oraz utrudniony przegląd stanu instalacji piorunochronnej. Uwzględniając wady i zalety takiego rozwiązania wskazany jest jednak montaż zwodów poziomych nad powierzchnią dachu. Podobnie jak w przypadku dachów płaskich, można wykorzystać metalowe pokrycie dachu do ochrony odgromowej. Należy tylko zwrócić uwagę na połączenia tego pokrycia z przewodami odprowadzającymi oraz na rodzaj materiału znajdującego się bezpośrednio pod pokryciem. Nie mogą znajdować się tam materiały łatwo palne oraz obszary zagrożone wybuchem.

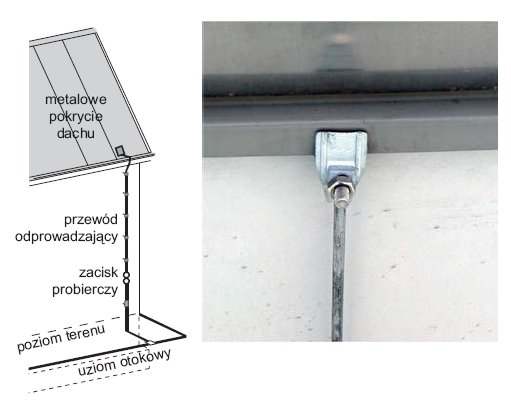

Stosowane złączki powinny zapewnić pewne połączenia z przewodami odprowadzającymi lub naturalnymi elementami wykorzystywanymi do odprowadzania prądu piorunowego (fasady, stal zbrojenia itp.). Z punktu widzenia ochrony odgromowej drewniane pokrycia i podłoża pokryć metalowych dachu powinny być kwalifikowane jako materiały trudno zapalne [11]. Zalecane jest impregnowanie tego rodzaju pokryć środkami zwiększającymi ich odporność na zapalenie. Podobną ocenę zawarto w normie PN-EN 62305-3, w której stwierdzono, że pokrycia i powłoki drewniane są „mniej palne”. Wykorzystując blachę do przechwytywania prądu piorunowego należy mieć świadomość faktu, że bezpośrednie wyładowanie może spowodować perforację blachy, iskrzenia lub odbarwienia (fot. 2.). Dodatkowo nastąpi rozgrzanie blachy oraz skok potencjału i możliwości przeskoków iskrowych do przewodzących instalacji wewnątrz obiektu. Może to spowodować zniszczenie lub pożar obiektu (fot. 3.).

Podsumowanie

W nowych normach serii PN-EN 62305 szczegółowo przedstawiono zasady tworzenia siatki zwodów poziomych na dachach typowych obiektów. Przedstawione zasady można bez problemów zastosować przy projektowaniu i montażu urządzeń piorunochronnych na większości obiektów. Niestety w kilku przypadkach twórcy norm nie w pełni podzielili się swoją wiedzą z przyszłymi użytkownikami lub nie byli w stanie przedstawić jednoznacznego rozwiązania, gdyż pojawiają się stwierdzenia:

  • umieszczając zwody w ziemi na dachu należy uwzględnić występowanie „zredukowanej zdolności przechwytywania wyładowań” przez takie zwody,
  • odpowiednia odległość pomiędzy zwodem a strzechą wynosi 15 cm, jeśli „nie stosuje się stalowych pasków do układania trzciny”.

W pierwszym przypadku, w celu zwiększenia „zredukowanej zdolności przechwytywania wyładowań”, należy zmniejszyć oka siatki zwodów (w najbardziej niekorzystnym przypadku do wymiarów wymaganych dla wyższego poziomu ochrony) lub zastosować inne rozwiązanie ochrony. W przypadku obiektów krytych strzechą, rozwiązaniem może być stosowanie do połączeń elementów nieprzewodzących, zwiększenie odległości pomiędzy zwodem a strzechą, np. ponad odstęp bezpieczny, lub wybór innego rozwiązania ochrony odgromowej.

Literatura

  1. PN-IEC 61024-1:2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne (oraz Poprawka PN-IEC 61024-1:2001/Ap1:2002).
  2. PN-IEC 61024-1-2:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B. Projektowanie, montaż, konserwacja i sprawdzanie urządzeń piorunochronnych.
  3. PN-IEC 61312-1:2001 Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne.
  4. PN-IEC/TS 61312-2:2003 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Część 2. Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia.
  5. PN-EN 62305-1:2008 Ochrona odgromowa. Część 1: Wymagania ogólne.
  6. PN-EN 62305-2:2008 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem.
  7. PN-EN 62305-3:2009 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia.
  8. PN-EN 62305-4:2009 Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych.
  9. Andrzej Wincenciak, http://www.piorunochron.pl/
  10. Materiały reklamowe firmy DEHN.
  11. Interpretacja postanowień norm PN-86/E-05003/01 i PN-86/E-05003/02 dokonana przez NKP nr 55 w dniu 17.12.1997 r.
  12. Rozporządzenie Ministra Infrastruktury z dnia 10 grudnia 2010 zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2010 r., nr 239, poz. 1597).
