Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

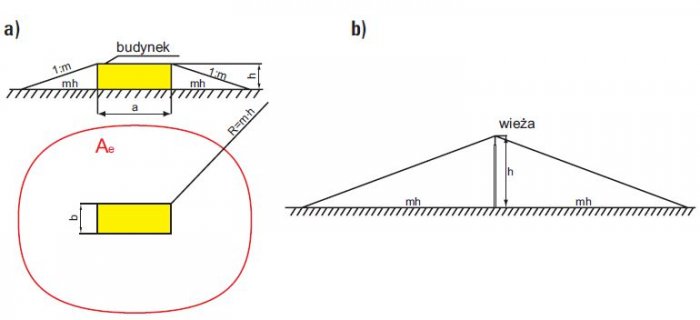

Powierzchnia równoważna zbierania wyładowań przez obiekt: a) przez budynek wolno stojący, b) przez wieżę lub komin wolno stojący
M. Orzechowski

Powierzchnia równoważna zbierania wyładowań przez obiekt: a) przez budynek wolno stojący, b) przez wieżę lub komin wolno stojący


M. Orzechowski

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe. Żadna z tych norm nie obejmuje jednak wszystkich zagadnień związanych z ochroną odgromową. Wręcz przeciwnie, w normach tych występuje różne podejście do oceny zagrożenia piorunowego, które stanowi podstawę do przyjęcia określonego poziomu ochrony odgromowej.

Zobacz także

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power...

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

dr. inż. Jarosław Wiater, dr inż. Marek Garbaruk Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy

Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy

Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym...

Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym laboratorium, dysponującym unikatową w skali światowej aparaturą umożliwiającą badanie zjawisk związanych z wyładowaniami piorunowymi.

Sytuacja ta ulegnie znacznej poprawie z chwilą wprowadzenia norm z serii PN-EN 62305, kompleksowo omawiających zagadnienia ochrony odgromowej. Wśród tych norm znajdzie się norma PN-EN 62305-2 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem, która od 2006 roku funkcjonuje w zbiorze Polskich Norm jako norma uznaniowa. Do chwili przetłumaczenia tych norm na język polski przy projektowaniu i wykonawstwie instalacji odgromowych obowiązują normy z serii PN-xx/E – 05003 Ochrona odgromowa obiektów budowlanych oraz normy z serii PN-EN 60124 Ochrona odgromowa obiektów budowlanych, stanowiące jedyny dostępny zbiór aktualnej wiedzy technicznej z tego zakresu.

Normy te zostały wprowadzone do obowiązkowego stosowania przez przywołanie ich w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690 z późniejszymi zmianami). W dwóch częściach artykułu zostały przedstawione najważniejsze wymagania wynikające z tych norm. W pierwszej zostaną poruszone zagadnienia dotyczące budowy instalacji piorunochronnej oraz wymagania dotyczące zwodów, przewodów odprowadzających oraz wyznaczania odstępów bezpiecznych, w drugiej – zostaną poruszone kwestie dotyczące przewodów uziemiających, uziomów i ochrony przeciwprzepięciowej w instalacjach zasilania awaryjnego i gwarantowanego.

Ocena zagrożenia, jakie stwarza wyładowanie piorunowe dla obiektu budowlanego – wybór poziomu ochrony

Klasyfikacja obiektu

Przed przystąpieniem do projektowania ochrony odgromowej obiektu należy przeanalizować:

  • zagrożenie obiektu i koszty ewentualnych szkód,
  • charakter obiektu (budynek mieszkalny, użyteczności publicznej, przemysłowy, stacja paliw itp.),
  • położenie obiektu.

Kolejnym krokiem jest obliczenie wymaganej skuteczności urządzenia piorunochronnego E i przyjęcie wymaganego poziomu ochrony. Zgodnie z normą PN-IEC 60124, wymagany poziom ochrony należy wyznaczyć ze wzoru (na tej podstawie można wyznaczyć spodziewaną częstość bezpośrednich wyładowań piorunowych w dany obiekt Nd):

gdzie:

Ng – średnia gęstość wyładowań doziemnych na km2 i na rok w rejonie, w którym znajduje się obiekt, w [-],

Ae – równoważna powierzchnia zbierania wyładowań piorunowych przez obiekt.

Według [2] Ng jest równe:

gdzie:

Td – liczba dni burzowych w roku uzyskanych z map izokeraunicznych, w [-], np. 25 dni burzowych w roku dla południowo-zachodniego krańca Polski, a 20 dni burzowych w roku dla pozostałej części kraju.

Natomiast współczynnik Ae jest opisany zależnością:

  • dla obiektów o kształcie zbliżonym do prostopadłościanu:

Jeżeli w pobliżu obiektu, dla którego wykonywana jest analiza, znajduje się inny obiekt, należy sprawdzić, czy obliczona powierzchnia równoważna Ae nie ulegnie zmniejszeniu o część odpowiadającą odległości pomiędzy tymi obiektami [2]. Jeżeli odległość pomiędzy obiektami będzie mniejsza niż:

gdzie:

L – odległość pomiędzy obiektem analizowanym a obiektem sąsiednim, w [m],

h – wysokość obiektu analizowanego, w [m],

hs – wysokość obiektu sąsiedniego, w [m].

W takim przypadku równoważna powierzchnia zbierania wyładowań piorunowych A’e będzie równa:

gdzie:

d – pozioma odległość między obiektem rozpatrywanym a sąsiednim, w [m].

Następnie należy sprawdzić, czy konieczne jest zastosowanie urządzeń piorunochronnych:

  • Nd≤Nc – nie ma potrzeby instalowania urządzeń piorunochronnych,
  • Nd>Nc – konieczne jest instalowanie urządzeń piorunochronnych,

gdzie:

Nc – częstość bezpośrednich wyładowań piorunowych akceptowalna dla danego obiektu, w [-].

Według [2] dla obiektów zwykłych należy przyjmować Nc=10-3. Jeżeli urządzenie jest wymagane, należy określić jego skuteczność E i związany z tym wymagany poziom ochrony (tab. 2.):

Poziom ochrony w zależności od wskaźnika E został określony w tabeli 2. Określone w normie PN-IEC 60124 poziomy ochrony odpowiadają następującym wymaganiom określonym w normie PN-86/E 05003-1:

  • IV poziom ochrony – ochrona podstawowa,
  • III poziom ochrony – ochrona obostrzona,
  • II poziom ochrony – obiekt zagrożony wybuchem,
  • I poziom ochrony – zbiornik naziemny zagrożony wybuchem.

Na tej podstawie można założyć, że każdy obiekt niezależnie od położenia i wymiarów wymaga ochrony odgromowej (np. wiata stojąca na peronie dworca). Wydaje się, że znacznie lepszą metodą wyznaczenia wymaganego poziomu ochrony jest ocena ryzyka, co zostało zawarte w PN-EN 62305-2 (U) Ochrona odgromowa. Część 2: Zarządzanie ryzykiem. Ponieważ w tej chwili obligatoryjnymi, przywołanymi do obowiązkowego stosowania w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690, z późniejszymi zmianami, ostatnia DzU nr 109/2004, poz. 1156) są normy z serii PN-xx/E 05003 oraz PN-IEC 60124, to na projektancie spoczywa cały ciężar odpowiedzialności za ocenę wymaganego poziomu ochrony.

Budowa instalacji piorunochronnej

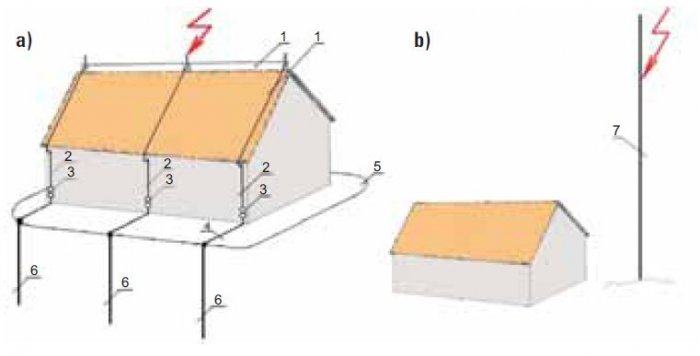

Urządzenie piorunochronne (instalacja odgromowa) składa się z następujących elementów (rys. 2.):

  • zwodów poziomych lub pionowych,
  • przewodów odprowadzających – łączą zwody z dalszą częścią instalacji,
  • zacisków kontrolnych – za pomocą których łączy się przewody odprowadzające z przewodami uziemiającymi, ma to na celu możliwość rozłączenia instalacji do celów pomiarowych,
  • przewodów uziemiających, łączących przewód odprowadzający z uziomem,
  • uziomu.

Zwody – wymagania

Rozróżniamy zwody naturalne i sztuczne oraz poziome i pionowe:

  • zwody sztuczne – są to wszystkie elementy (pręty, przewody) specjalnie ułożone i trwale połączone w celu przejęcia wyładowania piorunowego tak, aby ochronić obiekt, na którym się znajdują,
  • zwody naturalne – wykorzystujące elementy konstrukcji obiektu (metalowe pokrycie dachu itp.),
  • zwody poziome (rys. 1.) – są stosowane do ochrony odgromowej dachów płaskich. Zwody są układane w ten sposób, że tworzą siatkę. Podczas tworzenia siatki należy pamiętać o:
    – zachowaniu bezpiecznych odległości od chronionych urządzeń i instalacji,
    – na dachach płaskich (spadek nie większy niż 5%) należy stosować wsporniki bezpośrednio układane na dachu lub mocowane za pomocą materiału, z którego wykonany jest dach,
    – zwód może zostać ułożony bezpośrednio na dachu lub tuż nad nim pod warunkiem, że przepływający prąd piorunowy nie spowoduje uszkodzenia lub zapalenia pokrycia dachowego (według [2] zwód powinien zostać zamocowany w sposób trwały na wysokości ok. 2 cm w przypadku pokrycia dachu z materiału niepalnego lub trudno zapalnego),
    – w przypadku pokryć dachów wykonanych z tworzyw łatwopalnych należy stosować zwody poziome podwyższone izolowane, poziome wysokie lub pionowe nieizolowane.

Zwody pionowe (rys. 2.) – są stosowane wszędzie tam, gdzie:

  • ze względów technicznych nie można zamontować zwodów poziomych,
  • konieczne jest zachowanie bezpiecznej odległości od instalacji lub obiektów (np. ochrona wysokich kominów),
  • konieczne jest stworzenie strefy ochronnej (np. nad zbiornikami z paliwami itp.),
  • ze względów architektonicznych itp.

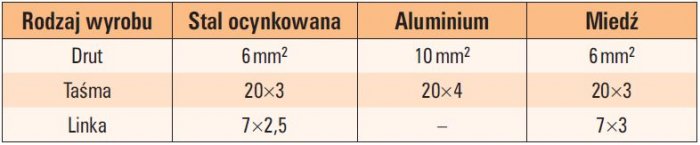

Zwody (naturalne i sztuczne) są to elementy instalacji, które są bezpośrednio narażone na oddziaływanie prądu piorunowego. Każdy z elementów instalacji odgromowej musi wytrzymać przepływ tego prądu, którego wartości zostały podane w tabeli 3., dlatego też w artykule zostaną przedstawione najmniejsze wymagane wymiary elementów przeznaczonych na zwody (tab. 4.). Rozmieszczenia zwodów w zewnętrznym urządzeniu piorunochronnym wykonuje się następującymi metodami:

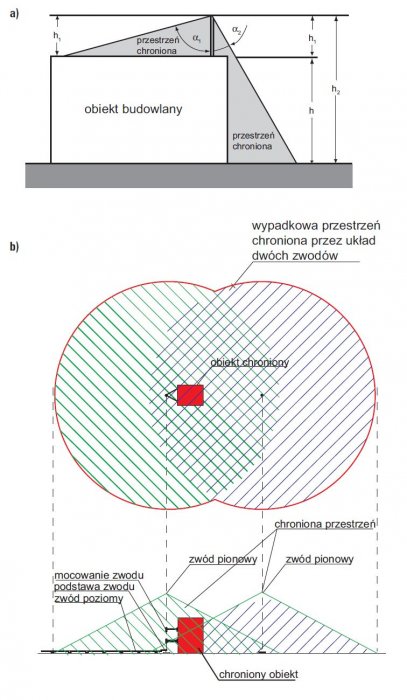

  • metodą kąta ochronnego (rys. 3.),

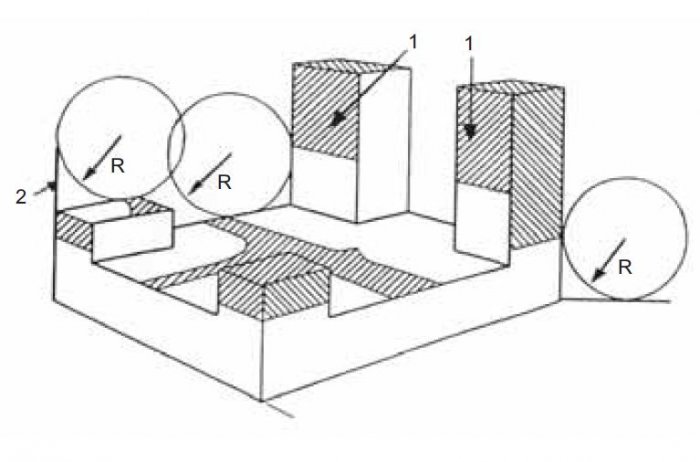

  • metodą toczącej się kuli (rys. 4.),
  • metodą wymiarowania sieci (rys. 5.).

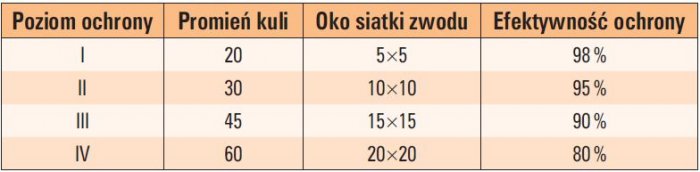

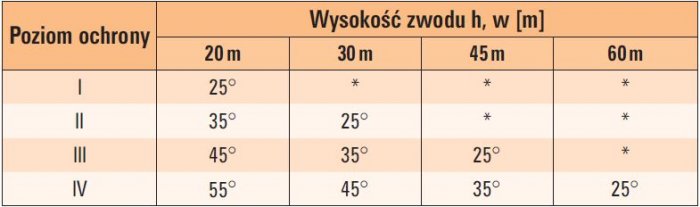

Wartości promienia kul, wymiary oka siatki zwodu poziomego oraz wartości kątów osłonowych w zależności od poziomu ochrony zostały przedstawione w tabeli 6. i tabeli 7.

Przewody odprowadzające – wymagania

Po trafieniu pioruna w układ zwodów prąd pochodzący od wyładowania powinien zostać sprowadzony przez przewody odprowadzające do uziemienia instalacji piorunochronnej (drogą o jak najmniejszej rezystancji). Wymagane minimalne wymiary elementów mogących pełnić rolę przewodów odprowadzających (zarówno elementy konstrukcji obiektu, jak i specjalnie zaprojektowane) są takie same jak dla zwodów (tab. 4.). W PN-IEC 61024-1:2001 nieokreślono liczby przewodów, natomiast w PN-86/E-05003/01 minimalna liczba przewodów to 2. Planując liczbę i rozmieszczenie przewodów odprowadzających, należy pamiętać, że:

  • większa liczba przewodów przekłada się na mniejszą impedancję wypadkową (połączenie równoległe),
  • rozkład (liczba) przewodów powinna być kontynuacją przyjętej siatki zwodów z uwzględnieniem architektury oraz urządzeń zainstalowanych na ścianach i w pobliżu obiektu (zachowanie minimalnych odstępów) (rys. 6. i rys. 7.),

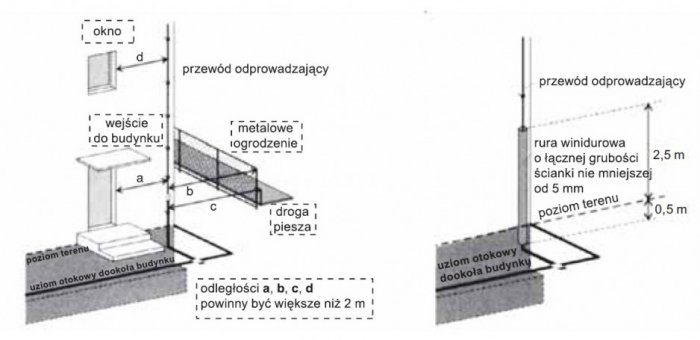

  • należy zachować minimalną odległość (nie mniej niż 2 m) przewodu odprowadzającego od: chodników (dróg dla pieszych), wejść do obiektów, ogrodzeń metalowych przylegających do dróg publicznych. Jeżeli nie jest możliwe zapewnienie bezpiecznej odległości, wówczas należy stosować osłony (przegrody izolacyjne) lub przewody w izolacji. Pozostałe wymiary minimalne zostały przedstawione na rysunku 8., minimalne odległości przewodu odprowadzające od ściany obiektu (rys. 9.),

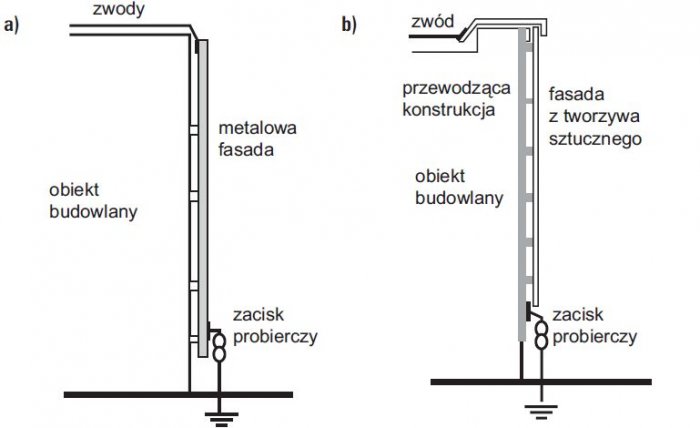

  • bardzo istotne jest wykorzystanie konstrukcji obiektu (zbrojenia lub przewodzącej fasady) jako części instalacji odgromowej, gdyż może to zapewnić bardzo skuteczne ekranowanie przed impulsem elektromagnetycznym. Należy zatem zapewnić ciągłość połączeń zbrojenia oraz połączyć z nim wszystkie elementy konstrukcji obiektu wykonane z materiałów przewodzących (np. ram okiennych) (rys. 10.),
  • jeżeli jako przewody odprowadzające wykorzystywane są elementy konstrukcji budynku lub jego instalacji, to ich wymiary nie mogą być mniejsze niż te, które zostały przedstawione w tabeli 4.

Wyznaczenie odstępów bezpiecznych

Aby zapobiec powstawaniu przeskoków iskrowych pomiędzy instalacją odgromową a chronionymi urządzeniami i instalacjami, należy zachować minimalne odstępy. Niezachowanie bezpiecznych odstępów może doprowadzić do zagrożenia zdrowia i życia osób znajdujących się w obiekcie i jego pobliżu, a także do znacznych strat materialnych, na skutek przeskoków iskrowych oraz niekontrolowanego rozpływu prądu udarowego. Zgodnie z [1] minimalny odstęp bezpieczny można wyznaczyć z następującej zależności:

gdzie:

L – długość mierzona wzdłuż przewodu odprowadzającego od punktu rozpatrywanego zbliżenia do punktu najbliższego połączenia wyrównawczego, w [m],

km – w powietrzu km=1, w dielektryku stałym km=0,5, w [-],

ki – współczynnik zależny od przyjętego poziomu ochrony (dla IV poziomu ochrony ki=0,05), w [-],

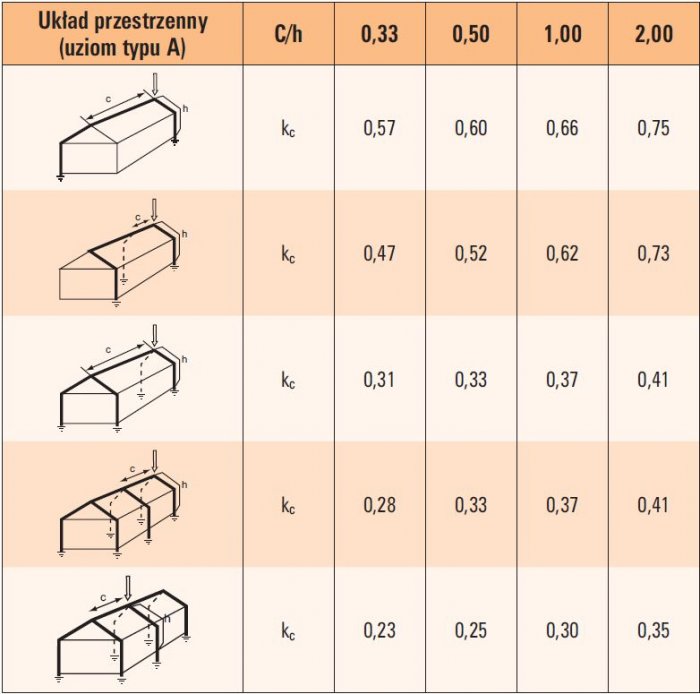

kc – współczynnik zależny od liczby przewodów odprowadzających oraz typu uziomu (tab. 5.), w [-].

Literatura

  1. PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne.
  2. PN-IEC 61024 Ochrona odgromowa obiektów budowlanych (zestaw norm).
  3. PN-IEC 61312 Ochrona przed piorunowym impulsem elektromagnetycznym (zestaw norm).
  4. www.ochrona.net.pl
  5. PN-IEC 60050-826 Międzynarodowy słownik terminologiczny elektryki.
  6. J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka. Podstawy zasilania budynków mieszkalnych, użyteczności publicznej i innych obiektów nieprzemysłowych w energię elektryczną, Warszawa 2006.
  7. PN-IEC 61024-1:2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne.
  8. PN-IEC 61024-1:2001/Ap1 grudzień 2002 Ochrona odgromowa obiektów budowlanych. Część 1. Zasady ogólne.
  9. PN-IEC 61024-1-1:2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych.
  10. PN-IEC 61024-1-1:2001/Ap1 grudzień 2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych.
  11. PN-IEC 61024-1-2:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B.
  12. PN-89/E 05003-03 Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona.
