Zakłócanie transmisji sygnałów analogowych spowodowane bezpośrednim wyładowaniem piorunowym w przewód odgromowy linii WN

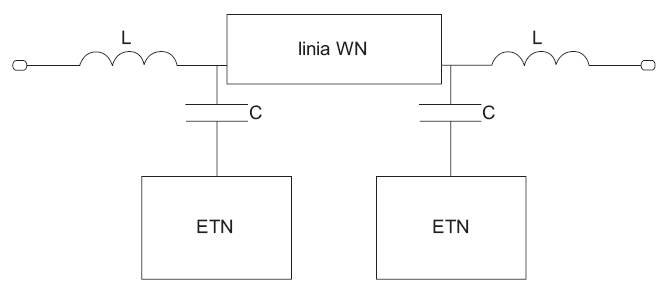

Schemat ideowy łącza ETN
Tomasz Zdziarski

Schemat ideowy łącza ETN


Tomasz Zdziarski

W artykule przedstawiono model linii 110 kV oraz modele nadawczego i odbiorczego urządzenia elektroenergetycznej telefonii nośnej ETN wraz z urządzeniem sprzęgającym ETN z przewodem fazowym linii WN. W badaniach uwzględniono interferencyjne zakłócenia sygnałów analogowych (mowy ludzkiej). Zakłóceniem był sygnał będący odpowiedzią układu linia WN – ETN na wymuszenie, jakim jest bezpośrednie wyładowanie piorunowe w wybrane elementy tej linii.

Zobacz także

DEHN POLSKA sp. z o.o. Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami...

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami atmosferycznymi są powszechnie uwzględniane w procesach projektowych, poważny problem eksploatacyjny stanowią długotrwałe wzrosty napięcia o częstotliwości sieciowej. Tradycyjne ograniczniki chroniące przed przepięciami atmosferycznymi i łączeniowymi (SPD) okazują się wobec nich nieskuteczne....

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power...

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

Od kilkudziesięciu lat znana jest w Polsce i na świecie technika przesyłania sygnałów informacyjnych (w tym również mowy) przy wykorzystaniu przewodów elektroenergetycznych linii przesyłowych. Sygnałem nośnym jest odpowiednio zmodulowane napięcie (lub prąd) wysokiej częstotliwości (w.cz.) nałożone na napięcie o częstotliwości 50 lub 60 Hz. Pomimo coraz powszechniej stosowanego systemu transmisji sygnałów informatycznych, bazującego na torach światłowodowych, podwieszanych do przewodów linii lub będących integralnym elementem linki odgromowej, nadal wykorzystywane są łącza w.cz.

Najpowszechniejszy w Polsce jest system określany skrótem ETN (elektroenergetyczna telefonia nośna). ETN pracuje w przedziale częstotliwości 40–450 kHz [1]. Na rysunku 1. przedstawiono uproszczony schemat ideowy łącza ETN.

Sygnały w.cz. przesyłane przewodami fazowymi linii WN ze względu na sposób ich kształtowania i transmisji są podatne na zakłócenia. Można mówić o dwóch rodzajach zakłóceń takiego sygnału. Pierwszy, to tzw. zakłócenia wewnętrzne, mające postać szumu (niebrane przez autora pod uwagę w badaniach) oraz zakłócenia, które mogą powstać w wyniku interferencji sygnału nośnego i zakłócającego. Na zakłócenia interferencyjne są w szczególności podatne tory transmisyjne z modulacją amplitudy [2].

W przypadku transmisji sygnałów w.cz. liniami elektroenergetycznymi zakłóceniami mogącymi zniekształcać sygnał informatyczny są przede wszystkim różnego rodzaju przepięcia, w tym i przepięcia atmosferyczne.

Celem badań autora jest opracowanie modelu: urządzenia nadawczego i odbiorczego ETN, uwzględniającego nadawanie i odbiór sygnałów analogowych, urządzenia sprzęgającego urządzenie ETN z przewodem fazowym linii WN oraz uproszczony model samej linii WN. Modele te wykonane w programie MATLAB/SIMULINK posłużą do dokonania badań odporności transmitowanych sygnałów w.cz. na bezpośrednie wyładowanie piorunowe w elementy linii przesyłowej WN.

Model symulacyjny linii 110 kV

Z uwagi na skupienie się na potencjalnych możliwościach zakłóceń sygnałów w.cz. (wysokiej częstotliwości) wewnątrz urządzenia ETN, model linii 110 kV dla potrzeb badań potraktowano marginalnie. Jako model pojedynczego przęsła linii zastosowano zaimplementowany w bibliotece SimPower-Systems pakietu MATLAB/SIMULINK tzw. model Bergerona [4], którego podstawową zaletą jest to, że znacznie przyspieszony jest proces obliczeniowy, co wynika przede wszystkim z mniejszej liczby zmiennych stanu niż w przypadku np. modelu łańcuchowego [3]. Jako słup zamodelowano szeregowo połączoną indukcyjność i rezystancję odpowiadającą rezystancji uziemienia tego słupa (dla uproszczenia przyjęto jako stałą niezależnie od wartości płynącego przez słup prądu).

Poza tym przyjęto następujące uproszczenia i założenia:

  • przyjęto, że ziemia jest idealnie przewodząca,
  • rezystancja uziemienia słupa wynosi 10Ω,
  • indukcyjność słupa wynosi 20,6 µH,
  • nieuwzględniono nieliniowej charakterystyki pojemności i konduktancji linii charakterystycznych przy występowaniu zjawiska ulotu,
  • pominięto zjawisko naskórkowości,
  • pominięto szczegółową charakterystykę zjawiska przeskoku na izolatorze,
  • założono, że do linii podłączony jest symetryczny odbiór trójfazowy o współczynniku mocy cosφ=0,93,
  • linia zasilana jest z sieci sztywnej,
  • linia nie jest na końcach zabezpieczona przeciwprzepięciowo,
  • pominięto zwis przewodów,
  • założono, że w czasie symulacji linia nie jest zasilana (napięcie sieci sztywnej jest 0 V).

Do obliczeń przyjęto linię o następujących parametrach:

  • odległość pomiędzy przęsłami 300 m,
  • słupy stalowe serii B2,
  • przewody fazowe 3×AFL-6 (240 mm2),
  • przewód odgromowy 1×AFL-1,7 (70 mm2),
  • izolatory liniowe długopniowe o wysokości ok. 1,5 m (przyjęto 50-procentowe napięcie przeskoku 574 kV dla biegunowości dodatniej napięcia i 674 kV dla biegunowości ujemnej napięcia).

W Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75 z 2002 r., poz. 690; DzU nr 33 z 2003 r., poz. 270; DzU nr 109 z 2004 r., poz. 1156; DzU nr 201 z 2008 r., poz. 1238; DzU nr 228 z 2008 r., poz. 1514; DzU nr 56 z 2009 r., poz. 461; DzU nr 239 z 2010 r., poz.1597) stwierdzono, że:

  • budynek należy wyposażyć w instalację chroniącą przed wyładowaniami atmosferycznymi (obowiązek ten odnosi się do budynków wyszczególnionych w Polskiej Normie dotyczącej ochrony odgromowej obiektów budowlanych (§ 53 ust. 2),
  • instalacja piorunochronna, o której mowa w § 53 ust. 2, powinna być wykonana zgodnie z wymaganiami Polskich Norm dotyczących ochrony odgromowej obiektów budowlanych (§ 184 ust. 3).

Uszkodzenia piorunowe

Oddziałujące na obiekt pioruny mogą powodować uszkodzenie samego obiektu oraz zagrożenie znajdujących się w nim osób i zawartości, włącznie z uszkodzeniami wewnętrznych systemów. Uszkodzenia i awarie mogą również rozszerzać się na otoczenie obiektu oraz lokalne środowisko. Zasięg tego rozszerzenia zależy od właściwości obiektu i wyładowania piorunowego. Główne właściwości obiektów ze względu na skutki oddziaływania piorunowegodotyczą:

  • materiałów konstrukcyjnych,
  • funkcji,
  • użytkowników i zawartości,
  • przyłączonych linii elektroenergetycznych i telekomunikacyjnych oraz rurociągów,
  • istniejących lub przewidywanych środków ochrony,
  • zasięgu rozprzestrzeniania zagrożenia.

W tabeli 1. przedstawiono skutki oddziaływania pioruna na różne typy obiektów.

Rodzaje strat

Straty, jakie mogą wystąpić w obiekcie, są następujące:

  • L1 utrata życia ludzkiego,
  • L2 utrata usług publicznych,
  • L3 utrata dziedzictwa kulturowego,
  • L4 utrata wartości ekonomicznej obiektu i jego zawartości.

Aby ustalić, czy ochrona odgromowa obiektu jest potrzebna, należy dokonać oceny ryzyka. Ryzyko R jest wartością prawdopodobnych średnich rocznych strat. Następujące ryzyka powinny być brane pod uwagę:

  • R1 – ryzyko utraty życia ludzkiego,
  • R2 – ryzyko utraty usługi publicznej,
  • R3 – ryzyko utraty dziedzictwa kulturowego.

Aby wyznaczyć wartość ryzyka R, należy obliczyć jego komponenty. Każde ryzyko R jest sumą jego komponentów. Komponenty ryzyka dla obiektu:

  • komponent związany z fizycznym uszkodzeniem obiektu,
  • komponent związany z awarią wewnętrznego układu wywołaną przez piorunowy impuls elektromagnetyczny (LEMP) lub przez przepięcia indukowane w liniach wchodzących do obiektu,
  • komponent związany z porażeniem istot żywych napięciami dotykowymi wewnątrz obiektu i napięciami krokowymi w strefach do 3 m na zewnątrz obiektu.

Model symulacyjny układu sprzęgającego urządzenie ETN z linią WN

Posiłkując się danymi zawartymi w [5, 6, 7, 8] zbudowano model symulacyjny układu sprzężenia jednoprzewodowego przedstawiony na rysunku 2. Widoczne na rysunku 2. zabezpieczenia przeciwprzepięciowe to ograniczniki iskiernikowe zamodelowane w sposób analogiczny jak zamodelowano przeskok na izolatorze. Napięcie przebicia w tym przypadku wynosi 1,45 kV. Na rysunku 3. pokazano ogólny model linii 110 kV z urządzeniami sprzęgającymi.

W modelu z rysunku 3. w poszczególnych blokach przedstawiono modele: źródła i odbioru trójfazowego, przęseł linii 110 kV, słupów wraz z izolatorami, urządzeń sprzęgających ETN z linią WN, wyładowania piorunowego oraz bloki odpowiedzialne za zapis otrzymanych wyników, które wykorzystano w dalszej analizie.

Model symulacyjny do badania zakłóceń interferencyjnych sygnałów analogowych

Sygnał analogowy przesyłany przewodami linii WN modulowany jest amplitudowo techniką SSB-SC. W celu określenia odporności tego sygnału na zakłócenie piorunowe, zaproponowano model pozwalający dodać do sygnału zmodulowanego SSB-SC sygnał zakłócający będący odpowiedzią linii w wybranym punkcie na wymuszenie piorunowe (wyniki symulacji z modelu z rysunku 3.). Sygnał będący sumą sygnału w.cz. (SSB-SC) i zakłócającego jest demodulowany w trójstopniowym demodulatorze SSB-SC i porównany ze zdemodulowanym oryginalnym sygnałem. Oryginalnym sygnałem informacyjnym jest przebieg sinusoidalny o częstotliwości 350 Hz. Różnica pomiędzy zdemodulowanym sygnałem zakłóconym a niezakłóconym jest błędem informacji. Urządzenie nadawcze i odbiorcze ETN zamodelowano jako trójstopniowy modulator i demodulator o parametrach zgodnych z [9]. Na rysunku 4. pokazano model pozwalający dokonać serii badań zakłóceń interferencyjnych sygnału SSB-SC.

Symulacje

Założono następujące warianty badań dokonane na modelu z rysunku 3.:

  • piorun trafia w środek przewodu odgromowego – wariant „so”,
  • piorun trafia w pierwsze przęsło (od strony sieci) w przewód odgromowy – wariant „po”.

Jako wymuszenie zastosowano źródło napięciowe o zadanych trzech kształtach impulsu napięciowego i trzech amplitudach.

Tak otrzymane wyniki wykorzystano jako wymuszenie w modelu z rysunku 4. W badaniu zakłóceń interferencyjnych rozpatrzono kilka reprezentatywnych kanałów informacyjnych. Przy czym jako kanał wg [10] rozumiemy zespół środków technicznych umożliwiających przesyłanie sygnałów mowy w wyodrębnionym paśmie częstotliwości. Dokonane badania pozwoliły ocenić odporność wybranych pasm częstotliwości (czyli kanałów) na zakłócenie pochodzące od bezpośredniego wyładowania piorunowego w elementy linii WN. Dokonano następujących analiz:

  • wpływ wyładowania na odporność kanałów transmisyjnych,
  • wpływ miejsca uderzenia pioruna na amplitudę błędu sygnału odbieranego,
  • wpływ stromości wyładowania o dodatniej biegunowości na amplitudę błędu sygnału odbieranego,
  • wpływ stromości wyładowania o ujemnej biegunowości na amplitudę błędu sygnału odbieranego,
  • wpływ amplitudy wyładowania o dodatniej biegunowości na amplitudę błędu sygnału odbieranego,
  • wpływ amplitudy wyładowania o ujemnej biegunowości na amplitudę błędu sygnału odbieranego.

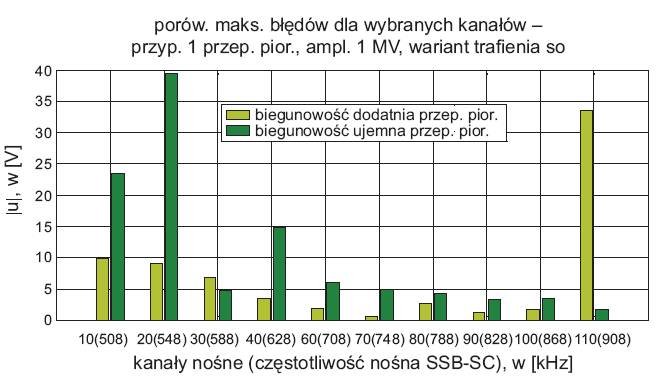

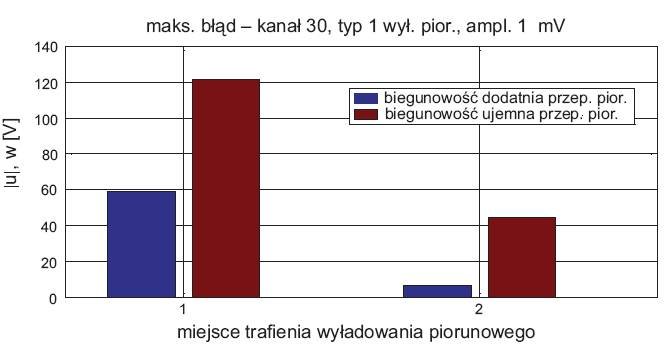

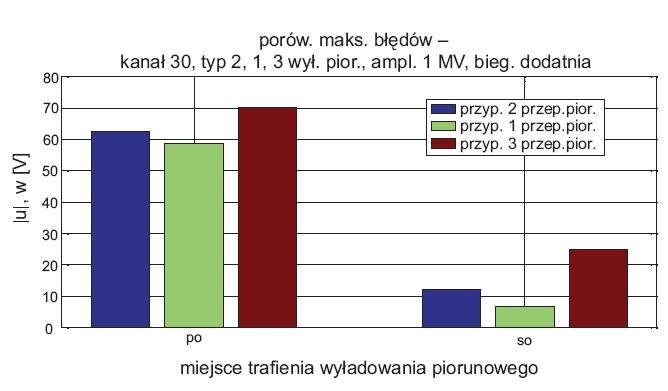

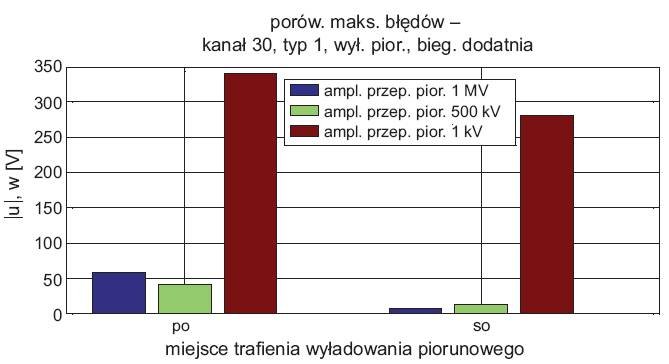

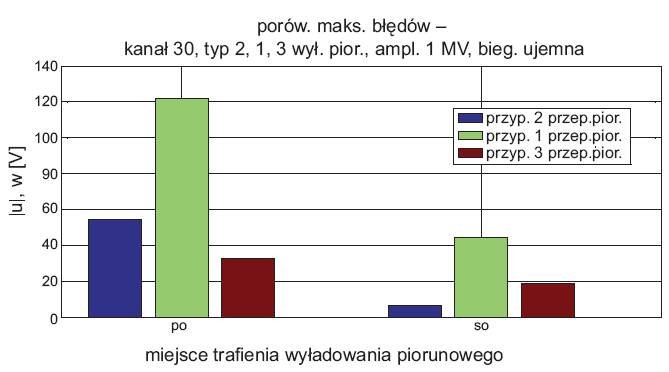

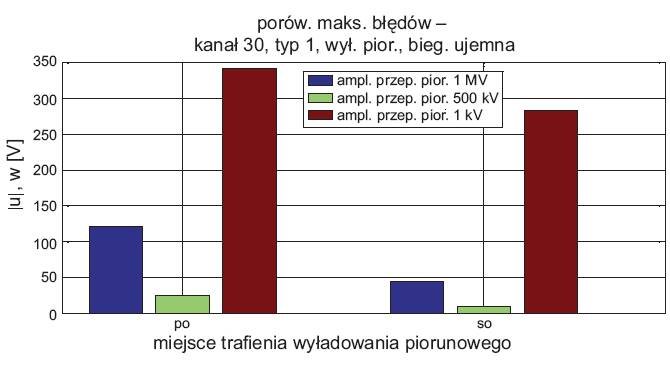

Na rysunkach 5–10 przedstawiono wyniki badań ww. analiz.

Wnioski

Na podstawie wykresów z rysunków 5-10 wyciągnięto następujące wnioski:

  • pomimo że wyładowanie następuje w przewód odgromowy, to zakłócenie występuje w przewodzie fazowym,
  • sygnał wysokiej częstotliwości SSB-SC zmodulowany informacją, jaką jest mowa człowieka, podlega zakłóceniu w takim stopniu, że po zdemodulowaniu odebrana informacja może być niezrozumiała,
  • im dalej od punktu zainstalowania urządzenia odbiorczego ETN następuje wyładowanie, tym większa odporność kanałów na zakłócenie powstałe od bezpośredniego wyładowania piorunowego w linię WN,
  • większa amplituda błędu w sygnale odbieranym jest dla przypadków, gdy wymuszeniem jest wyładowanie o ujemnej biegunowości,
  • stromość wyładowania piorunowego nie ma takiego znaczenia w przypadku wyładowań w dalszą część linii jak w przypadku wyładowań w początek linii,
  • najbardziej odporne na zakłócenia pochodzące od bezpośredniego wyładowania piorunowego w linię WN są kanały dla większych częstotliwości nośnych (powyżej 700 kHz),
  • większe amplitudy wyładowania piorunowego powodują powstawanie mniejszej wartości błędu odczytu informacji.

Literatura

  1. S. Kujszczyk i inni, Elektroenergetyczne układy przesyłowe, WNT, Warszawa 1997.
  2. S. Haykin, Systemy telekomunikacyjne, t. 1, Wydawnictwa Komunikacji I Łączności, Warszawa 2004.
  3. S. Bernas, Z. Ciok, Modele matematyczne elementów systemu elektroenergetycznego, WNT, Warszawa 1977.
  4. The Bergeron Method for Determining Line Reflections in Transient Phenomena. Texas Instruments, SDYA014, October 1996.
  5. Katalog części zamiennych oraz opis i instrukcja użytkowania urządzenia sprzęgającego FS, Przedsiębiorstwo Produkcyjno-Handlowe „TELMECH-TELKOM” Sp. o.o.
  6. PN-87/E-06130/01 Telekomunikacja w energetyce. Układy sprzężenia. Ogólne wymagania i badania.
  7. PN-87/E-06130/03 Telekomunikacja w energetyce. Układy sprzężenia. Filtry sprzęgające. Wymagania i badania.
  8. PN-87/E-06130/04 Telekomunikacja w energetyce. Układy sprzężenia. Kondensatory sprzęgające i dzielniki pojemnościowe. Wymagania i badania.
  9. Opis i instrukcja użytkowania stojaka urządzeń w.cz. ETN-4, Państwowe Zakłady Teletransmisyjne, Warszawa 1978.
  10. PN-85/E-06129 Telekomunikacja w energetyce. Energetyczna telefonia nośna. Wymagania ogólne.
