Przewody o izolacji wysokonapięciowej w ochronie odgromowej obiektów budowlanych

dr hab. inż. Andrzej Sowa | elektro.info 5/2011 | 2011-05-13

Wykorzystanie przewodu o izolacji wysokonapięciowej do ochrony odgromowej anten

Elementy urządzenia piorunochronnego powinny zapewnić odprowadzenie prądu piorunowego do uziomu bez możliwości jego niekontrolowanego rozpływu w instalacji elektrycznej oraz obwodach sygnałowych ułożonych na dachu, ścianach bocznych oraz wewnątrz obiektu budowlanego. Spełniając powyższe zalecenie należy zapewnić ochronę wszelkiego rodzaju nadbudówek dachowych, anten oraz instalacji przed bezpośrednim oddziaływaniem rozpływającego się prądu piorunowego.

Zobacz także

dr. inż. Jarosław Wiater Problemy z przewodami o izolacji wysokonapięciowej stosowanymi w ochronie odgromowej

Problemy z przewodami o izolacji wysokonapięciowej stosowanymi w ochronie odgromowej

W dużym uproszczeniu instalacja odgromowa ma na celu przechwycenie wyładowania piorunowego i skierowanie prądów piorunowych do systemu uziomowego. Podczas wyładowań piorunowych przepływający przez system zwodów, przewodów odprowadzających i uziom prąd piorunowy wytwarza spadek napięcia, który należy utożsamiać ze źródłem wysokiego napięcia. Przy poprawnie działającej instalacji odgromowej podłączonej do systemu uziomowego możemy się na nich spodziewać napięcia o wartości równej iloczynowi przepływającego...

dr. inż. Jarosław Wiater Ochrona odgromowa i przeciwprzepięciowa magazynów energii

Ochrona odgromowa i przeciwprzepięciowa magazynów energii

Rok 2021 przyniósł zmianę ustawy o odnawialnych źródłach energii. Dotychczasowe regulacje umożliwiały bezgotówkowe rozliczanie energii elektrycznej pobranej i wyprodukowanej przez prosumenta (czytaj właściciela mikroinstalacji fotowoltaicznej o mocy do 50 kWp) [1]. W praktyce dotychczasowe rozwiązania sprowadzały się do rozliczenia „in plus” oraz „in minus” wyprodukowanej energii elektrycznej wraz z odpowiednimi współczynnikami. I tak przykładowo (w dużym uproszczeniu) dla instalacji o mocy do 10...

dr. inż. Jarosław Wiater Ochrona odgromowa i przeciwprzepięciowa systemów fotowoltaicznych

Ochrona odgromowa i przeciwprzepięciowa systemów fotowoltaicznych

W Polsce tylko w roku 2020 zainstalowano ponad 321 tysięcy mikroinstalacji fotowoltaicznych (PV) o łącznej mocy przekraczającej 2151 MWp [1]. Chęć pozyskania „darmowej” energii elektrycznej oraz liczne programy wsparcia tego rodzaju inwestycji przekładają się na tzw. boom, który przekracza założone prognozy [1]. Należy przypuszczać, iż w kolejnych latach instalacje PV staną się nieodzownym składnikiem instalacji elektrycznych. Pamiętajmy jednak, że poza oczywistymi zaletami są również zagrożenia,...

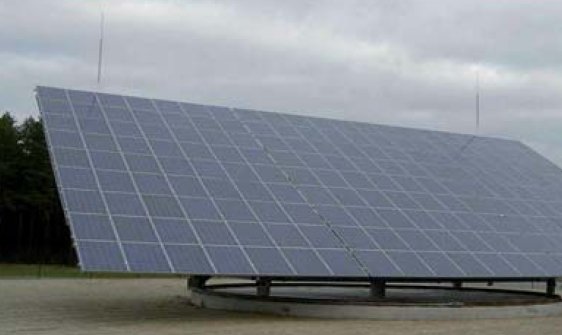

Chronione urządzenia powinny być umieszczone w przestrzeniach chronionych tworzonych przez naturalne elementy konstrukcji obiektu lub elementy urządzenia piorunochronnego. Tworząc przestrzenie chronione należy zachować odstęp izolacyjny pomiędzy chronionym urządzeniem lub instalacją a elementami wykorzystywanymi do ochrony odgromowej.

W miejscach, w których występują niedostateczne odstępy izolacyjne pomiędzy urządzeniami lub instalacjami a elementami urządzenia piorunochronnego, można próbować zastosować osłony izolacyjne, izolowane elementy wsporcze lub dystansujące oraz specjalnie wykonane do ochrony odgromowej przewody o izolacji wysokonapięciowej, której wytrzymałość udarowa przewyższa wytrzymałość analizowanego odstępu izolacyjnego.

Przewody o izolacji wysokonapięciowej

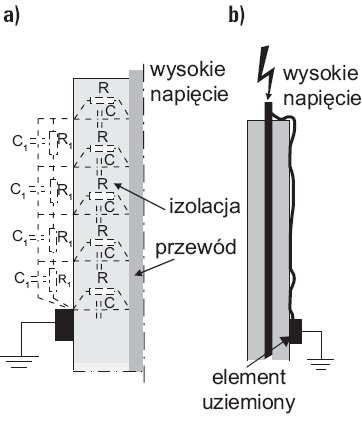

W typowych przewodach o izolacji wysokonapięciowej po przyłożeniu napięcia udarowego linie natężenia pola elektrycznego przebiegają w izolacji przewodu oraz w powietrzu. Schemat zastępczy takiego układu przedstawiono na rysunku 1.

Różnice w wartościach przenikalności dielektrycznej powietrza i izolacji przewodu powodują, że C₁ << C i przeważa składowa normalna natężenia pola elektrycznego. W przedstawionym układzie pojemności przyłożenie napięcia udarowego o stosunkowo niskiej wartości szczytowej powoduje rozwój wyładowań niezupełnych od uziemionego elementu do miejsca doprowadzenia wysokiego napięcia (rys. 1b).

Powstające wyładowania, charakteryzujące się dużym natężeniem prąpięć są również niewielkie. Taki rozwój wyładowania umożliwia przenoszenie dużych wartości natężenia pola elektrycznego na znaczne odległości i w konsekwencji dalsze wydłużanie iskier. Praktycznie w wielu przypadkach osiągnięcie napięcia początkowego powstawania wyładowań ślizgowych jest równoważne z osiągnięciem napięcia przeskoku w układzie. Występowanie wyładowań ślizgowych znacznie obniża wartości napięć przeskoków na powierzchni izolacji przewodu w porównaniu z wartościami napięć przeskoków po powierzchni samej izolacji (bez przewodu).

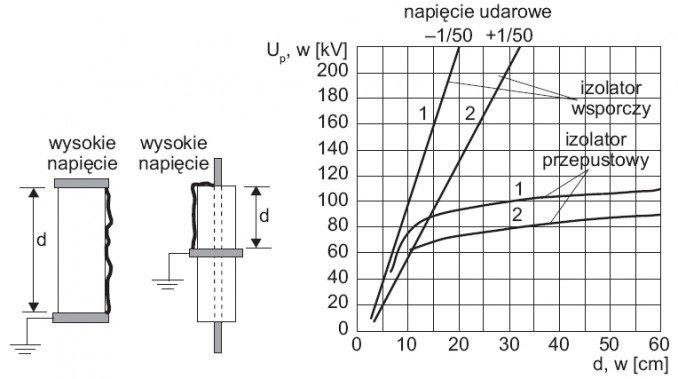

W celu przedstawienia występujących różnic na rysunku 2. porównano wartości napięć przeskoków rozwijających się po powierzchni izolatora wsporczego i przepustowego [4, 5].

Porównanie wartości otrzymanych przy napięciu udarowym 1/50 µs obu biegunowości wskazuje na:

znacznie niższe poziomy napięć przeskoków dla przewodu pokrytego izolacją w porównaniu z napięciami przeskoków na samej izolacji,
możliwość wystąpienia przy niskim napięciu udarowym przeskoków na znaczne odległości po izolacji pokrywającej przewód.

Zastosowanie do celów ochrony odgromowej przewodu o izolacji wysokonapięciowej wymaga stworzenia warunków ograniczających lub eliminujących występowanie wyładowań ślizgowych. Można to osiągnąć:

podwyższając napięcie początkowe wyładowań ślizgowych (np. zwiększenie grubości izolacji przewodu),
stosując ekrany w izolacji przewodu (np. cienkie folie metalowe wewnątrz izolacji),
zmieniając rozkład natężenia pola elektrycznego w miejscu wystąpienia wyładowań ślizgowych.

Dwie pierwsze metody zapobiegania wyładowaniom ślizgowym nie znalazły praktycznego zastosowania w ochronie odgromowej.

Przewody o izolacji wysokonapięciowej elementem urządzenia piorunochronnego

W przypadku metody trzeciej, poprawę rozkładu pola elektrycznego w miejscu powstawania wyładowań ślizgowych można osiągnąć stosując przewody w izolacji wysokonapięciowej z pokryciem przewodzącym lub półprzewodzącym (rys. 3.). Takie przewody mogą być stosowane, jeśli jest konieczne układanie zwodów lub przewodów odprowadzających obok uziemionych instalacji i urządzeń. Można również rozważyć możliwość ich zastosowania w obszarach zagrożonych wybuchem.

Badanie laboratoryjne przewodów

Określenie zakresu stosowania przewodów o izolacji wysokonapięciowej z pokryciem półprzewodzącym oraz wyznaczenie ich właściwości wymaga przeprowadzenia badań laboratoryjnych. Niestety obecnie brak informacji o zakresie takich badań i sposobach ich prowadzenia. Fakt ten może spowodować, że pojawią się wyroby wątpliwej jakości, których stosowanie nie zapewni deklarowanej przez producenta ochrony. Problem rozwiążą zalecenia zawarte w opracowywanej obecnie normie dotyczącej przewodów o izolacji wysokonapięciowej stosowanych do celów ochrony odgromowej [3].

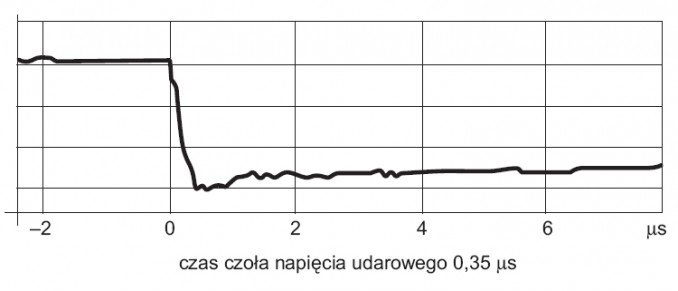

Ze względu na różnorodne kształty napięć wywołujących przeskoki iskrowe można przyjąć, że izolacja takich przewodów oraz ich odporność na wyładowania ślizgowe powinny być badane na napięcia udarowe 1,2/50 µs oraz udary ucięte o czasach do ucięcia wynoszących 2–3 µs lub ukośne o czasach trwania wynoszących kilkaset nanosekund [6]. Uwzględniając powyższe fakty do oceny właściwości przewodów można wykorzystać wyniki badań w następującym układzie pomiarowym (rys. 4.):

do jednego z końców przewodu o izolacji wysokonapięciowej doprowadzane jest napięcie udarowe, a drugi koniec przewodu jest połączony z izolowaną poprzeczką, ochrona odgromowa i przeciwprzepięciowa
w określonej odległości od izolowanej poprzeczki, do której badanym przewodem doprowadzano napięcie udarowe, umieszczono poprzeczkę uziemioną,
w kilku miejscach na badany przewód należy nałożyć uziemione obejmy.

Do przewodu doprowadzano napięcie udarowe o wzrastającej wartości szczytowej oraz czasach czoła zmieniających się w zakresie 0,35–0,45 µs. Przykładowy przebieg napięcia udarowego doprowadzanego do przewodu przedstawiono na rysunku 5.

Zwiększanie wartości szczytowej napięć udarowych, doprowadzające do wystąpienia przeskoków iskrowych między poprzeczkami, umożliwia przeprowadzenie badań właściwości izolacji przewodu przy występowaniu szybkozmiennych napięć uciętych symulujących przepięcia wywołane przez prądy kolejnego wyładowania piorunowego w kanale. Przykładowe przebiegi napięć badających właściwości przewodów o izolacji wysokonapięciowej z pokryciem półprzewodzącym przedstawiono na rysunku 6.

Opisane przewody znajdują zastosowanie tam, gdzie jest niemożliwe lub nieekonomiczne stosowanie klasycznych rozwiązań ochrony odgromowej, lub tworzenie przestrzeni chronionych wymaga zastosowania zwodów o znacznych wysokościach. Stosując przewody o izolacji wysokonapięciowej należy przestrzegać zaleceń producenta dotyczących zasad montażu przewodu oraz rozmieszczania obejm wyrównawczych. Przykładowe zastosowanie przewodów o izolacji wysokonapięciowej do ochrony odgromowej ogniw fotowoltaicznych oraz anten przedstawiono na fotografii 1. i fotografii 2.

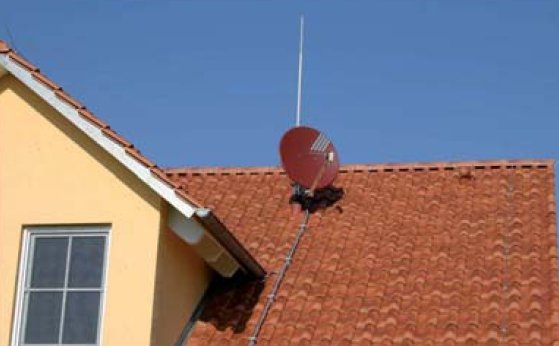

Przewody o izolacji wysokonapięciowej można również wykorzystać do ochrony przed porażeniem przy dotknięciu przewodu odprowadzającego. Stosowana izolacja powinna wytrzymać napięcie udarowe o wartości szczytowej nie mniejszej niż 100 kV o kształcie 1,2/50 µs [2]. Należy zauważyć, że ochroną przed porażeniem mogą być objęte również zwierzęta (fot. 3.).

Podsumowanie

Izolowanie elementów urządzenia piorunochronnego od urządzeń i instalacji wymaga zachowania odstępów izolacyjnych. W przypadku niemożliwości ich zachowania można zastosować przewody o izolacji wysokonapięciowej z pokryciem półprzewodzącym. Przewody o izolacji wysokonapięciowej, która wytrzymuje badania napięciem udarowym o wartości szczytowej nie mniejszej niż 100 kV o kształcie 1,2/50 µs, znajdują również zastosowanie do ochrony istot żywych przed napięciami dotykowymi.

Literatura

PN-EN 62305-1 Ochrona odgromowa. Część 1: Wymagania ogólne.
PN-EN 62305-3 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia.
IEC 62561-8 Part 8: Requirements for components for isolated LPS.
B. Florkowska, Wytrzymałość elektryczna gazowych układów izolacyjnych wysokiego napięcia, Uczelniane Wydawnictwa Naukowo-Dydaktyczne, Kraków 2003.
Z. Flisowski, Technika wysokich napięć, WNT, Warszawa 2007.
Materiały informacyjne firmy DEHN.
