Ciągłość zasilania w rozdzielnicy – jak uniknąć kosztownych błędów

1. Zanik fazy, spadek napięcia czy przepalona wkładka. Jak trafnie diagnozować i chronić rozdzielnicę

Przerwa w zasilaniu nie zawsze oznacza całkowity brak napięcia w obiekcie. W praktyce problem bywa bardziej szczegółowy: zanik jednej fazy, zbyt niskie lub zbyt wysokie napięcie, niestabilna praca źródła rezerwowego, brak czytelnej informacji w rozdzielnicy albo niewidoczna na pierwszy rzut oka przerwa spowodowana przepaleniem wkładki topikowej. Każda z tych sytuacji wymaga innego rozwiązania technicznego, dlatego już na etapie projektu warto precyzyjnie odpowiedzieć na pytanie: co dokładnie chcemy wykryć, przełączyć lub zasygnalizować?

Częstym błędem jest traktowanie jednego aparatu jako uniwersalnego lekarstwa na wszystkie problemy z zasilaniem. Automatyczny przełącznik faz nie jest układem SZR, lampka modułowa nie jest miernikiem, a woltomierz w rozdzielnicy nie zastępuje pełnej diagnostyki instalacji.

Podobnie kontrola wkładek topikowych nie powinna opierać się wyłącznie na ręcznym sprawdzaniu zabezpieczeń. Przepalona wkładka może zatrzymać fragment instalacji, a w obiektach oddalonych od obsługi technicznej sam czas dotarcia do rozdzielnicy i koszt dojazdu bywają istotnym elementem przestoju. W takich miejscach warto przewidzieć automatykę informującą o uszkodzeniu wkładki topikowej.

Dlatego w nowoczesnej rozdzielnicy trzeba rozróżnić trzy grupy funkcji: aparaty, które przełączają zasilanie, aparaty, które informują o jego stanie, oraz aparaty, które pomagają szybciej wykryć miejsce awarii. Na przykładzie rozwiązań Pollin można to uporządkować w prosty sposób:

• AZF służy do przełączania fazy zasilającej wybrany odbiornik jednofazowy,
• SZR do przełączania pomiędzy źródłami zasilania,
• WN do czytelnej sygnalizacji obecności napięcia,
• WP do bieżącego monitorowania wartości napięcia,
• KSB do kontroli przerwy w obwodzie wkładek topikowych.

Wspólnym celem tych urządzeń nie jest „upiększenie” rozdzielnicy, lecz ograniczenie skutków awarii i skrócenie czasu reakcji. Dobrze dobrana aparatura nie zwalnia projektanta ani instalatora z analizy układu zasilania, charakteru obciążenia i sposobu eksploatacji obiektu, ale pozwala zbudować rozdzielnicę, która nie tylko zasila, lecz także informuje, reaguje i ułatwia serwis. W przypadku Pollin istotnym argumentem technicznym i eksploatacyjnym jest również polska produkcja, testowanie każdego egzemplarza wyprodukowanych aparatów, oraz 10-letnia gwarancja B2B na wszystkie produkty.

2. AZF jest rozwiązaniem, gdy kłopoty z zasilaniem odbiornika jednofazowego występują w instalacji 3-fazowej

W instalacjach dwu- lub trójfazowych wiele odbiorników nadal pracuje jednofazowo, na przykład automatyka bramowa, sterowniki, routery, systemy alarmowe, pompy, oświetlenie lub urządzenia pomocnicze. Jeżeli taki odbiornik jest zasilany z jednej fazy, jej zanik albo przekroczenie dopuszczalnych parametrów może zatrzymać pracę urządzenia, mimo że w rozdzielnicy nadal dostępne są pozostałe fazy.

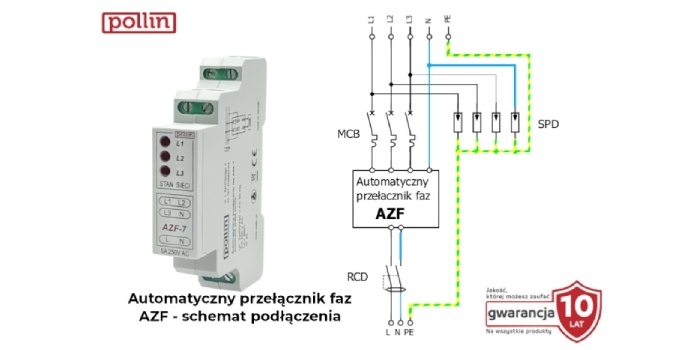

W takim przypadku rozwiązaniem nie jest układ SZR, lecz automatyczny przełącznik faz, czyli AZF. Jego zadaniem jest wybór fazy o prawidłowych parametrach napięcia i podanie jej na wydzielony odbiornik lub obwód jednofazowy. W rozwiązaniach Pollin AZF przełącza wyłącznie tor fazowy, natomiast żyła neutralna N pozostaje wspólna dla kontrolowanych faz. To ważne rozróżnienie, ponieważ AZF nie przełącza instalacji pomiędzy niezależnymi źródłami zasilania, tylko korzysta z tego samego układu zasilania i wybiera odpowiednią fazę.

Najczęstsze nieporozumienie polega na oczekiwaniu, że automatyczny przełącznik faz AZF „zabezpieczy cały dom” (w zamyśle trzy niezależne AZF-y, po jednym na każdą fazę). W praktyce AZF powinien być stosowany tam, gdzie wydzielono konkretny obwód jednofazowy, którego praca ma być utrzymana mimo zaniku lub pogorszenia parametrów jednej z faz. Jeżeli odbiorniki w obiekcie są rozdzielone na trzy fazy, nie można traktować AZF-ów jako aparatów rozwiązujących problem całej instalacji.

Ważny jest nie tylko dobór modelu AZF do obciążenia (Pollin podaje wartości m.in. dla kategorii AC-1 dotyczącej obciążeń rezystancyjnych, natomiast silniki, zasilacze LED i inne odbiorniki o dużym prądzie rozruchowym wymagają ostrożniejszego doboru). Równie istotne jest to, że AZF może przenieść zasilanie odbiornika lub grupy odbiorników z układu trójfazowego na jedną fazę. Jeżeli odbiorniki jednofazowe są symetrycznie rozłożone na L1, L2 i L3, prądy w żyle neutralnej N częściowo się kompensują. Po zasileniu ich z jednej fazy kompensacja zanika, a żyła neutralna N może zostać obciążona sumą prądów tych odbiorników. Dlatego nie wystarczy sprawdzić prąd styku AZF lub współpracującego z nim stycznika. Trzeba ocenić także obciążenie fazy i żyły neutralnej N, przekroje żył, zabezpieczenia oraz charakter odbiorników.

Seria AZF Pollin pokazuje, że ta sama funkcja wymaga różnych wykonań aparatu. AZF-7 jest przeznaczony do małych obciążeń i gęsto zabudowanych rozdzielnic, AZF-3X do typowych odbiorników jednofazowych, AZF-7S do współpracy z zewnętrznymi stycznikami, a AZF-6B do układów, w których szczególnie istotna jest pewność, że dwie fazy nie zostaną podane jednocześnie.

Z punktu widzenia użytkownika AZF ma po prostu „utrzymać zasilanie”. Z punktu widzenia projektanta i instalatora ważniejsze są jednak pytania: czy odbiornik może być zasilany z dowolnej z kontrolowanych faz, czy ma wspólną żyłę neutralną N, czy dopuszcza krótką przerwę przełączeniową oraz czy prąd pracy i prąd załączenia mieszczą się w parametrach dobranego aparatu lub styczników. Dopiero po takiej analizie AZF staje się rozwiązaniem technicznym, a nie przypadkowo dołożonym modułem w rozdzielnicy.

3. SZR, gdy potrzebne jest inne źródło zasilania

Jeżeli problemem jest utrata zasilania podstawowego, automatyczny przełącznik faz nie wystarczy. Wtedy potrzebny jest układ SZR (jedno, lub trójfazowy), czyli samoczynne załączanie rezerwy. Jego zadaniem nie jest wybór jednej z dostępnych faz w tej samej instalacji, lecz przełączenie odbiorów pomiędzy źródłem podstawowym i rezerwowym. Może to być układ sieć/sieć, sieć/agregat, sieć/UPS albo sieć/źródło rezerwowe współpracujące z magazynem energii.

W praktyce największy problem z SZR polega na poprawnym zdefiniowaniu warunków przełączenia. Sterownik monitoruje parametry napięcia, a w układach trójfazowych także zanik fazy, asymetrię lub nieprawidłową kolejność faz. Dlatego SZR należy traktować jako element całego układu zasilania rezerwowego, a nie jako samodzielny „automat od agregatu”.

Warto też jasno powiedzieć, że większość układów SZR nie jest zasilaniem bezprzerwowym. Przełączenie wymaga czasu, a odbiorniki szczególnie wrażliwe, takie jak urządzenia IT, automatyka, systemy bezpieczeństwa lub sterowniki procesów, mogą wymagać dodatkowego zasilania UPS. Wyjątkiem w ofercie Pollin jest jednofazowy SZR-515, którego czas przełączenia wynosi około 15 ms, a tym samym dla większości odbiorników przełączenie źródeł zasilania będzie niezauważalne, tzw. „bezprzerwowe”. SZR-515 sprawdza się w przypadkach, w których liczy się bardzo szybka reakcja, a dobór układu wynika z wymagań konkretnego odbiornika.

Osobnym zagadnieniem jest współpraca SZR z agregatem prądotwórczym, UPS-em lub źródłem napięcia z magazynem energii. W wielu przypadkach użytkownik zakłada, że skoro agregat „daje 230 V”, to będzie poprawnie współpracował z automatyką. To zbyt duże uproszczenie. W przypadku agregatu istotne są odpowiedni zapas mocy oraz stabilizacja napięcia AVR. Niezależnie od rodzaju źródła rezerwowego sterownik SZR powinien otrzymać stabilne napięcie o prawidłowej częstotliwości i przebiegu zbliżonym do czystej sinusoidy 50 Hz.

Jeżeli po zaniku sieci agregat uruchamia się, ale SZR nie chce przełączyć odbiorów, nie należy automatycznie zakładać uszkodzenia sterownika. Przyczyną może być falowanie napięcia, brak stabilizacji AVR, nieprawidłowy przebieg napięcia albo zbyt duży udar prądowy odbiorników po przełączeniu (zbyt mały zapas mocy agregatu). W takiej sytuacji SZR działa zgodnie ze swoją funkcją, ponieważ nie dopuszcza do zasilenia instalacji ze źródła, którego parametry uznał za nieprawidłowe.

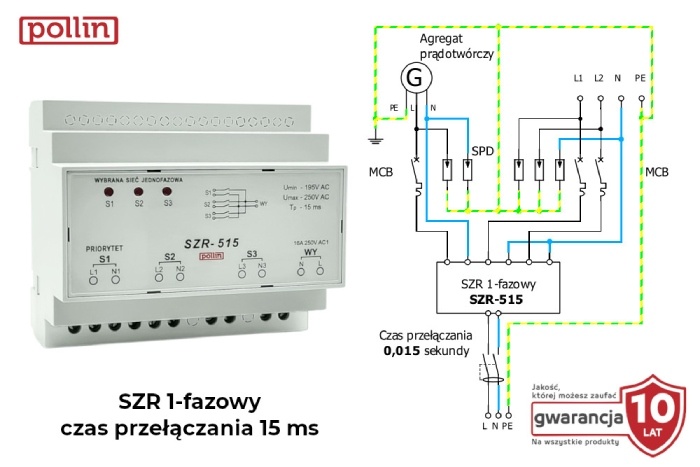

Pollin oferuje kompletne jednofazowe układy SZR oraz trójfazowe sterowniki współpracujące z zewnętrznymi stycznikami. SZR-5 daje możliwość regulacji progów i czasów przełączania, SZR-515 wybiera się tam, gdzie najważniejszy jest bardzo krótki czas przełączenia, a w układach trójfazowych dobór zależy od logiki pracy, regulacji progów i współpracy z elementami wykonawczymi.

Z punktu widzenia poprawnego projektu kluczowe są cztery pytania. Po pierwsze, czy przełączane są obwody jednofazowe, czy trójfazowe. Po drugie, czy źródła zasilania mają być odseparowane i jak ma pracować tor neutralny. Po trzecie, jaki czas przerwy jest dopuszczalny dla zasilanych odbiorników. Po czwarte, czy źródło rezerwowe rzeczywiście spełnia wymagania jakości napięcia. Dopiero odpowiedź na te pytania pozwala dobrać właściwy sterownik SZR, styczniki, zabezpieczenia i sposób sygnalizacji pracy układu.

4. WN i WP, czyli sygnalizacja oraz bieżąca ocena napięcia

Nie każda informacja w rozdzielnicy musi uruchamiać automatykę przełączania. Czasami najważniejsze jest to, aby obsługa, instalator lub dział utrzymania ruchu szybko zobaczyli, czy napięcie jest obecne, na której fazie występuje problem i czy trzeba przejść do dalszej diagnostyki. Właśnie w tym miejscu pojawiają się wskaźniki napięcia WN oraz woltomierze WP. Ich rola jest inna niż AZF i SZR. One nie mają zastępować układów przełączających, lecz porządkować informację o stanie zasilania w rozdzielnicy.

W praktyce spotyka się dwa błędne podejścia: rezygnację z sygnalizacji, bo „przecież elektryk ma miernik”, albo traktowanie lampki modułowej jak przyrządu pomiarowego. Lampka daje szybką informację optyczną, a woltomierz modułowy ułatwia ocenę napięcia, ale żaden z tych aparatów nie zastępuje pełnych pomiarów kontrolnych ani analizy jakości energii.

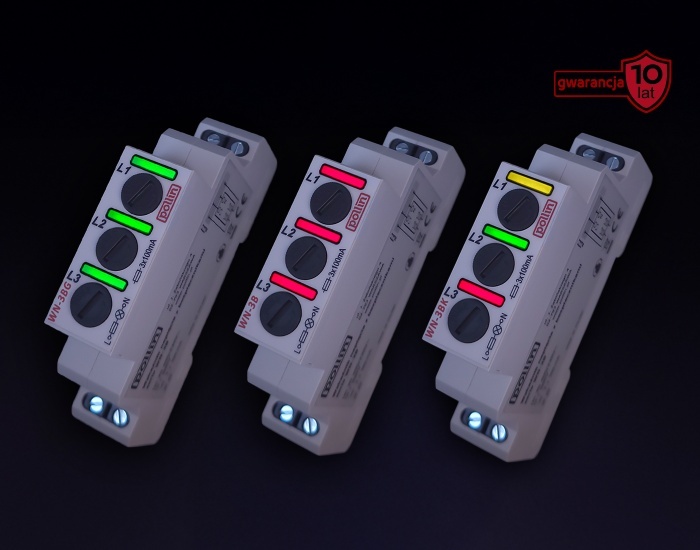

Seria WN Pollin odpowiada na potrzebę czytelnej sygnalizacji. Wskaźniki WN-3F są trójsegmentowymi lampkami modułowymi, w których każda dioda LED może być zasilana z dowolnej fazy. Dzięki temu można sygnalizować obecność napięcia w układach jedno, dwu lub trójfazowych ze wspólną żyłą neutralną N. Zanik napięcia powoduje zgaśnięcie odpowiedniej diody, a przy obniżonym napięciu świecenie może być słabsze, co ułatwia zauważenie, że stan zasilania odbiega od oczekiwanego.

Ciekawym rozwiązaniem są wersje WN z przyciskiem. W standardowej lampce diody świecą stale, czyli pobierają energię i wydzielają ciepło przez całą dobę. W pojedynczej rozdzielnicy może to wydawać się nieistotne, ale w dużych obiektach, centrach logistycznych, zakładach przemysłowych czy wielu rozproszonych instalacjach liczba punktów sygnalizacyjnych bywa duża. Wersja z przyciskiem świeci tylko wtedy, gdy obsługa chce świadomie sprawdzić obecność napięcia, co ogranicza niepotrzebny pobór energii i dogrzewanie wnętrza szafy.

Drugą praktyczną odmianą są wskaźniki WN z wbudowanym bezpiecznikiem. To rozwiązanie porządkuje tor sygnalizacyjny, ponieważ zabezpieczenie lampki znajduje się w samym aparacie. Brak świecenia segmentu LED może oznaczać brak napięcia albo przerwę w torze sygnalizacji, dlatego w sytuacjach decyzyjnych obecność napięcia należy potwierdzić właściwym przyrządem pomiarowym.

Jeżeli sama informacja „jest albo nie ma napięcia” nie wystarcza, lepszym wyborem będzie grupa WP.

Woltomierze modułowe Pollin za pomocą wyświetlaczy pokazują wartości napięcia dla każdej z faz, oraz informują użytkownika, czy problemem jest zanik fazy, zwarcie faz, zbyt niskie lub zbyt wysokie napięcie, czy też asymetria albo nieprawidłowa kolejność faz. W praktyce WN odpowiada głównie na pytanie, czy napięcie jest obecne, natomiast WP pomaga odpowiedzieć, jakie ono jest i czy mieści się w założonym zakresie.

Przykładem takiego podejścia jest WP-3C, czyli trójfazowy woltomierz z cyfrowym odczytem napięcia, oraz WP-3CP, który oprócz wskazania wartości napięcia ma również wyjście przekaźnikowe do sygnalizacji stanów alarmowych. To istotne w rozdzielnicach, w których informacja o przekroczeniu progu napięcia ma trafić dalej, na przykład do systemu sygnalizacji, automatyki budynkowej lub obsługi technicznej. Dzięki temu rozdzielnica przestaje być „niemym” punktem zasilania, a zaczyna przekazywać użytkownikowi informację o swoim stanie.

WN i WP nie służą do tego samego. WN daje prostą sygnalizację obecności napięcia, a WP bieżący odczyt wartości i informację o stanach, których sama lampka nie pokaże jednoznacznie. Żaden z tych aparatów nie zastępuje AZF, SZR ani pomiarów wykonywanych odpowiednim przyrządem, ale oba skracają czas rozpoznania problemu w rozdzielnicy.

5. KSB, gdy przerwy w obwodzie nie widać od razu

W wielu rozdzielnicach problemem nie jest samo zabezpieczenie obwodu, lecz szybkie rozpoznanie, które zabezpieczenie zadziałało i gdzie powstała przerwa. Dotyczy to szczególnie obwodów z wkładkami topikowymi, kasetami bezpiecznikowymi i torami, które nie są stale obserwowane przez obsługę. Przepalona wkładka topikowa może zatrzymać fragment instalacji, ale bez jednoznacznej sygnalizacji serwis traci czas na ręczne sprawdzanie kolejnych elementów. W małej rozdzielnicy może to być tylko niedogodność, w większym obiekcie, szafie automatyki lub instalacji przemysłowej może oznaczać realny koszt przestoju.

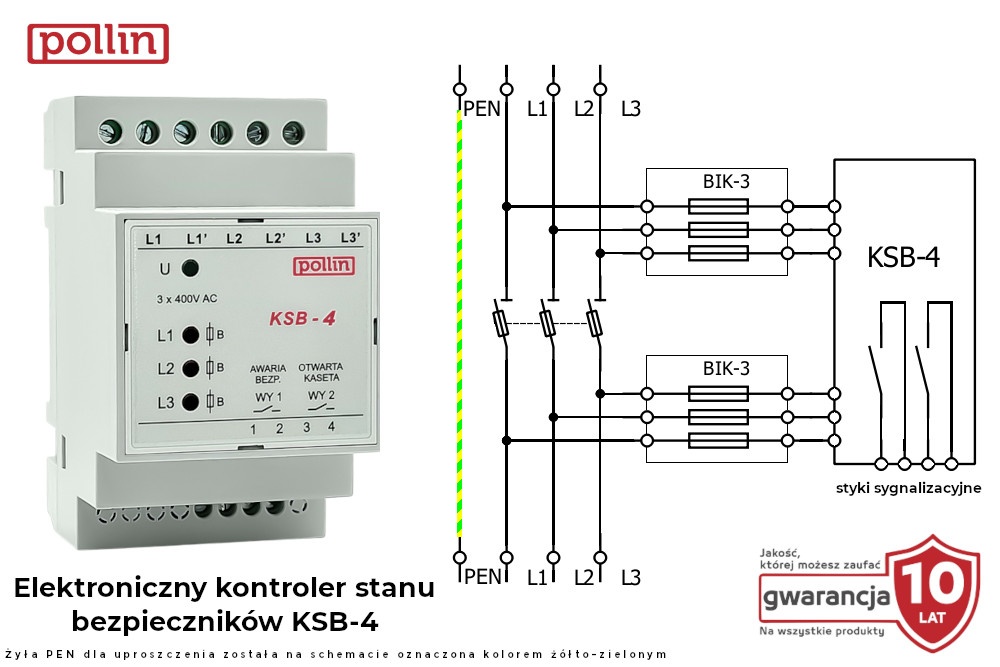

W tym miejscu potrzebny jest aparat, który nie przełącza źródła zasilania i nie mierzy napięcia dla celów eksploatacyjnych, lecz nadzoruje ciągłość toru zabezpieczonego wkładką topikową. Taką funkcję pełnią kontrolery KSB Pollin, przeznaczone do monitorowania stanu wkładek topikowych w sieciach trójfazowych 3 x 400 V AC. Ich zadaniem jest automatyczne wykrycie przepalenia wkładki lub otwarcia kasety i przekazanie tej informacji za pomocą sygnalizacji LED oraz wyjść przekaźnikowych. Dzięki temu informacja o awarii może pozostać lokalnie w rozdzielnicy albo trafić do nadrzędnego systemu sygnalizacji.

Z punktu widzenia projektanta ważne jest to, że KSB nie wymaga od obsługi interpretowania wielu pośrednich objawów. Aparat analizuje stan obwodu i wskazuje przerwę, co skraca czas diagnostyki. Kontrolery KSB działają niezależnie od kolejności faz, asymetrii napięć i typowych zakłóceń sieciowych, takich jak wyższe harmoniczne lub stany nieustalone. To istotne, ponieważ w praktyce rozdzielnica rzadko pracuje w idealnych warunkach laboratoryjnych.

Seria obejmuje dwa warianty logiczne. KSB-3 jest przeznaczony do układów, w których informacja o awarii ma być realizowana przez rozwarcie styku sygnalizacyjnego. KSB-4 działa odwrotnie, czyli przy wykryciu przerwy zwiera styk sygnalizacyjny. Różnica brzmi prosto, ale w praktyce ma duże znaczenie, ponieważ pozwala dopasować aparat do sposobu pracy lokalnej sygnalizacji, wejść sterownika PLC, modułu alarmowego lub systemu monitoringu technicznego budynku.

Warto zwrócić uwagę również na możliwość szeregowego łączenia styków sygnalizacyjnych wielu kontrolerów KSB. Dzięki temu projektant może przygotować zbiorczą informację o awarii w większej liczbie kaset bez nadmiernego rozbudowywania okablowania sygnalizacyjnego. Dla instalatora i służb utrzymania ruchu oznacza to prostszy układ, szybsze uruchomienie i łatwiejszą diagnostykę w eksploatacji.

KSB rozwiązuje więc problem, który często jest niedoceniany na etapie projektu. Wszyscy zakładają, że wkładka topikowa ma chronić obwód, ale nie zawsze przewiduje się, jak szybko obsługa dowie się o jej przepaleniu i jak sprawnie odnajdzie uszkodzony tor. Jeżeli rozdzielnica ma nie tylko zasilać, ale również wspierać serwis, kontrola przerwy w obwodzie powinna być traktowana jako element funkcjonalności, a nie jako dodatek poprawiający estetykę sygnalizacji.

6. Dobór aparatury zaczyna się od nazwania problemu

AZF, SZR, WN, WP i KSB mają wspólny cel, ale nie pełnią tej samej funkcji. Nie konkurują ze sobą, tylko odpowiadają na różne problemy w rozdzielnicy. Dlatego poprawny dobór powinien zaczynać się od pytania: co dokładnie ma się wydarzyć po wystąpieniu nieprawidłowego stanu, przełączenie, sygnalizacja, pomiar czy informacja o przerwie w obwodzie?

Jeżeli problemem jest zanik lub pogorszenie parametrów jednej fazy, a odbiornik jest jednofazowy i może być zasilany z innej fazy tego samego układu, właściwym kierunkiem jest AZF. Jeżeli problemem jest utrata źródła podstawowego, potrzebny jest SZR oraz prawidłowo dobrane źródło rezerwowe. Jeżeli obsługa ma szybko zobaczyć stan zasilania, wystarczający może być wskaźnik WN. Jeżeli potrzebny jest bieżący odczyt wartości napięcia i informacja o stanach nieprawidłowych, warto przewidzieć WP. Jeżeli natomiast w rozdzielnicy pracują wkładki topikowe, a czas lokalizacji przepalonej wkładki ma znaczenie eksploatacyjne, należy rozważyć kontrolery KSB.

Takie uporządkowanie jest szczególnie ważne w obiektach, w których rozdzielnica nie jest tylko miejscem rozdziału energii, ale elementem systemu utrzymania ciągłości pracy. Dobrze zaprojektowana rozdzielnica powinna nie tylko zasilać, lecz także informować, reagować i ułatwiać serwis. Precyzyjne przypisanie funkcji do właściwej grupy aparatury zwykle upraszcza projekt, ogranicza liczbę błędnych oczekiwań i skraca czas późniejszej diagnostyki.

Katalog Pollin 2026 pokazuje, że dobór aparatury modułowej nie powinien ograniczać się do pierwszej linijki danych technicznych. Istotne są kategorie pracy, prądy rozruchowe, rodzaj źródła rezerwowego, sposób sygnalizacji, logika styków, warunki montażu i eksploatacji. Przy SZR kluczowa jest jakość źródła rezerwowego, a przy AZF świadomość, że aparat przełącza fazę dla wydzielonego odbiornika jednofazowego, a nie pełni funkcji rezerwy dla całego obiektu.

Ostatecznie niezawodność rozdzielnicy zależy nie tylko od zastosowanych aparatów, ale również od poprawnego projektu, starannego montażu, świadomej eksploatacji i korzystania z aktualnych instrukcji obsługi. Aparatura może znacząco ograniczyć skutki zaniku fazy, złej jakości źródła rezerwowego albo niewidocznej przerwy w obwodzie, ale nie zastąpi analizy układu zasilania.

W tym kontekście znaczenie ma również odpowiedzialność producenta za jakość wykonania. Pollin to polska produkcja, oraz 10-letnia gwarancja B2B na wszystkie produkty. Dla projektanta i instalatora to sygnał, że aparatura do rozdzielnic powinna być dobierana z myślą o długotrwałej eksploatacji, powtarzalności parametrów i dostępie do wsparcia technicznego.

Czy można ufać 10-letniej gwarancji?

W mojej wieloletniej pracy zawodowej widziałem sporo obietnic gwarancyjnych, które znikały wraz ze zmianą dystrybutora lub marki. Czy w relacjach B2B 10-letnia gwarancja na aparaturę modułową ma realne pokrycie?

W przypadku firmy Pollin - jak najbardziej. Wynika to bezpośrednio z przyjętej filozofii produkcji. Zapoczątkowana w 1993 roku marka od ponad trzech dekad tworzy urządzenia w Polsce. Firma nie korzysta z tanich komponentów o niepewnym pochodzeniu, a każdy wyprodukowany egzemplarz przechodzi pełne testy funkcjonalne przed opuszczeniem zakładu.

To właśnie w warsztacie Pollin powstały pionierskie rozwiązania, takie jak modułowe lampki sygnalizacyjne czy automatyczne przełączniki faz, które stały się rynkowym standardem. Co ciekawe, firma świadomie nie patentowała części innowacji, stawiając na rozwój całej branży.

Jako praktyk mam przyjemność znać założyciela firmy Pollin, Pana Wojciecha Polaka, jak i jego następcę. Przekonałem się, że dbałość o detale oraz 10-letnia gwarancja nie są tu chwytem marketingowym, lecz wyrazem pełnej odpowiedzialności za jakość i niezawodność popartą ponad 30-letnim doświadczeniem.

O autorze

Piotr Bibik, autor bloga „Napięcie Salama”, publikacji technicznych i materiałów edukacyjnych dla projektantów, instalatorów oraz użytkowników instalacji elektrycznych. Specjalizuje się w praktycznym wyjaśnianiu zagadnień związanych z instalacjami elektrycznymi, automatyką budynkową, OZE, magazynowaniem energii i doborem aparatury. Więcej materiałów autora: www.napiecie.salama.pl.
