Porażenia piorunem ludzi w Polsce w latach 2001 - 2006

Przykładowa mapa gęstości powierzchniowej udarów na obszarze Polski (Ng) w 2006 roku [1], gdzie: jasnozielony – 0≤Ng≤0,99, zielony – 1≤Ng≤1.99, żółty – 2≤Ng≤2,99, brązowy – 3≤Ng≤3,99, czerwony – Ng≥4

Przykładowa mapa gęstości powierzchniowej udarów na obszarze Polski (Ng) w 2006 roku [1], gdzie: jasnozielony – 0≤Ng≤0,99, zielony – 1≤Ng≤1.99, żółty – 2≤Ng≤2,99, brązowy – 3≤Ng≤3,99, czerwony – Ng≥4

W artykule porównano dane o doziemnych wyładowaniach piorunowych zarejestrowanych w Polsce przez system automatycznej detekcji piorunów ze statystycznymi danymi dotyczącymi porażeń ludzi przez pioruny. Jest ono próbą oszacowania zagrożenia piorunowego dla mieszkańców naszego kraju.

Zobacz także

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power...

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

dr. inż. Jarosław Wiater, dr inż. Marek Garbaruk Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy

Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy Laboratorium Techniki Wysokich Napięć im. prof. Andrzeja Sowy

Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym...

Laboratorium Techniki Wysokich Napięć im. prof. Sowy na Wydziale Elektrycznym Politechniki Białostockiej nie powstałoby, gdyby nie inicjatywa i zaangażowanie prof. Andrzeja Sowy. Jest ono obecnie nowoczesnym laboratorium, dysponującym unikatową w skali światowej aparaturą umożliwiającą badanie zjawisk związanych z wyładowaniami piorunowymi.

Aktualnie dane o wyładowaniach piorunowych w Polsce są dostępne z dwóch niezależnych systemów automatycznej detekcji wyładowań piorunowych. Są to:

  • PERUN (SAFIR) – system zainstalowany w Polsce w 2001 roku i obsługiwany przez IMGW [1], który niestety ma niezbyt dużą efektywność detekcji wyładowań doziemnych i dokładność ich lokalizacji (www.imgw.pl),
  • LINET – nowa sieć, zainstalowana w Polsce przy współpracy Politechnik Warszawskiej, Rzeszowskiej, Gdańskiej, Białostockiej oraz IMGW z Uniwersytetem w Monachium [2]. Została ona rozbudowana w 2008 roku do konfiguracji umożliwiającej rejestrację piorunów na całym obszarze Polski (11 stacji) z dokładnością lokalizacji nie gorszą niż 200 m i efektywnością detekcji wyładowań doziemnych ok. 90%. Od 2009 roku dane o wyładowaniach rejestrowanych na obszarze Polski przez system LINET są dostępne na zasadach komercyjnych – www.nowcast.pl.

Dane statystyczne dotyczące wyładowań doziemnych prezentowane w artykule są udostępnione z systemu PERUN, natomiast dane o porażeniach ludzi przez pioruny w Polsce uzyskano z Głównego Urzędu Statystycznego (GUS) i dotyczą one wyłącznie porażeń śmiertelnych. Informacje o wypadkach i porażeniach ludzi spowodowanych przez wyładowania piorunowe nie są niestety dostępne z innych źródeł, takich jak np. policja, straż pożarna, służby ratownictwa medycznego czy firmy ubezpieczeniowe. Żadna z wymienionych instytucji nie prowadzi takich statystyk.

Praktycznie jedynym poza GUS źródłem podającym publicznie informacje o wypadkach porażenia ludzi przez pioruny w Polsce są media: prasa, TV lub radio, zarówno o zasięgu centralnym, jak i lokalnym. Źródła te często traktują wypadki porażenia ludzi jako „newsy” i nie gromadzą danych statystycznych, skupiając się na przypadkach indywidualnych. W wyniku intensywnych poszukiwań danych statystycznych nie tylko o śmiertelnych porażeniach w Polsce najbardziej kompletne dane znaleziono w ogólnie dostępnym archiwum „Gazety Wyborczej” (GW), do którego dostęp jest możliwy za pośrednictwem Internetu (www.gazeta.pl). Dane takie zgromadzono m.in. w ramach pracy dyplomowej wykonanej na Politechnice Warszawskiej [3]. Prezentowane w artykule dane statystyczne o wypadkach porażeń piorunowych w Polsce są oparte na dwóch źródłach – GUS oraz archiwum „Gazety Wyborczej”.

Dane statystyczne na temat wyładowań piorunowych w Polsce zarejestrowanych przez system PERUN

Do roku 2000 statystyczne dane na temat wyładowań piorunowych były dostępne w Polsce jedynie jako informacje o liczbie dni burzowych w poszczególnych latach na podstawie danych uzyskiwanych od obserwatorów meteorologicznych IMGW. Były one publikowane w postaci map izokeraunicznych.

Dane na temat wyładowań atmosferycznych na obszarze Polski są rejestrowane przez składający się z 9 stacji system PERUN, które są zainstalowane w miejscach pokazanych na rysunku 1. Obejmują one informacje zarówno o wyładowaniach międzychmurowych IG (ang. IntraCloud), jak i doziemnych CG (ang. Cloud to Ground) o obu polaryzacjach prądu. Wyniki tych rejestracji z lat 2002 - 2006 zostały zamieszczone w tabeli 1. [1]. Na ich podstawie opracowano mapy rocznej gęstości doziemnych wyładowań dla poszczególnych lat. Przykładową mapę dla 2006 roku zamieszczono na rysunku 2., na którym poszczególne kolory oznaczają gęstość powierzchniową udarów doziemnych, uwzględniającą wyładowania o dodatniej i ujemnej biegunowości prądu.

Należy podkreślić, że rzeczywista efektywność rejestracji wyładowań doziemnych systemu PERUN nie jest zbyt duża i wynosi ok. 60 - 70%, podczas gdy deklarowana przez producenta efektywność rejestracji wszystkich wyładowań – IC+CG jest na poziomie ok. 95%.

Statystyki porażeń piorunowych w Polsce

Dane z GUS

Dane uzyskane z GUS dotyczą wyłącznie śmiertelnych porażeń spowodowanych przez pioruny. W tabeli 2. zamieszczono informację o liczbie ludzi zabitych przez pioruny w latach 2001 - 2006 i ich prezentację graficzną [3].

Dane z „Gazety Wyborczej”

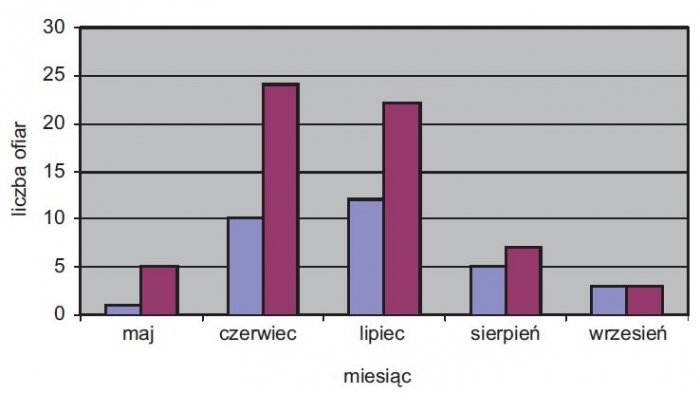

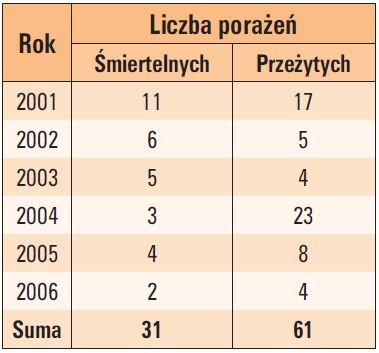

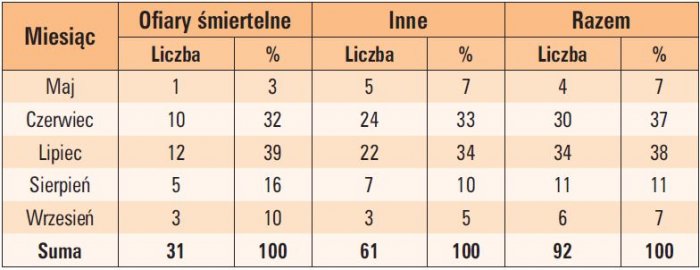

Zaletą informacji o porażeniach piorunowych dostępnych z archiwum GW jest to, że wiele wypadków jest opisanych bardziej szczegółowo i zawierają nie tylko dane liczbowe, ale również informacje o miejscu i czasie zdarzenia, jego okolicznościach, relacje świadków, a także rozmiar obrażeń. To źródło informacji można uznać za wiarygodne, jakkolwiek niekompletne, gdyż znalezione w archiwum GW informacje nie obejmują z pewnością wszystkich wypadków porażeń piorunowych, które miały miejsce w rzeczywistości. W tab. 3., tab. 4. i tab. 5. zamieszczono dane dotyczące wszystkich porażeń piorunowych (śmiertelnych oraz takich, gdzie ofiary przeżyły) wyszukanych w archiwum GW, obejmujących lata 2000 - 2006.

W tabeli 6. przedstawiono dane statystyczne dotyczące miejsc, gdzie zdarzyło się porażenie piorunem. Ok. 50% zdarzeń wystąpiło na terenie otwartym, ale tylko ok. 5 % wewnątrz obiektów w różnych regionach Polski.

Porównanie danych GUS i GW

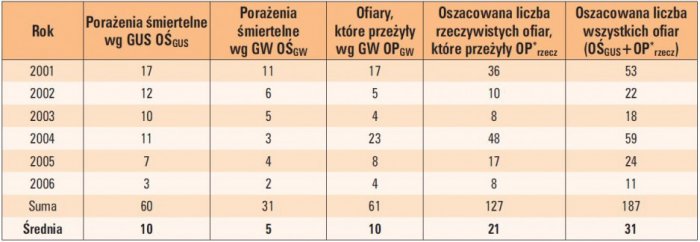

Zakładając, że dane GUS zawierają kompletną informację o śmiertelnych porażeniach ludzi w Polsce przez pioruny, a dane z GW dotyczące wypadków śmiertelnych są niekompletne, można przyjąć, że występuje między nimi pewna relacja ilościowa. Porównanie danych GUS i GW jest możliwe, przyjmując założenie, że liczba porażeń śmiertelnych przez pioruny podawana przez GUS jest większa od tej, którą udało się określić na podstawie poszukiwań w archiwum GW, oraz że liczba porażeń śmiertelnych jest na ogół mniejsza od liczby ofiar, które porażenie przeżyły. Na podstawie tych założeń do analizy porównawczej danych przyjęto, że:

  • jeśli GUS posiadałby dane o wszystkich porażeniach ludzi przez pioruny w Polsce (nie tylko śmiertelnych), to ich liczba byłaby większa niż ta uzyskana o wszystkich ofiarach porażeń piorunowych ze źródeł GW,
  • realna liczba ofiar, które przeżyły porażenie przez piorun, jeśli byłaby gromadzona przez ZUS (OPGUS), byłaby większa od liczby ofiar dostępnych w archiwum GW (OPGW) w takiej samej relacji, jak stosunek K wynikający z relacji między liczbą ofiar porażeń śmiertelnych według danych GUS (OŚGUS) do liczby ofiar porażeń śmiertelnych z archiwum GW (OŚGW), K = OŚGUS/OŚGW.

Takie założenia umożliwiają bardziej realistyczne oszacowanie całkowitej liczby ofiar porażeń ludzi w Polsce według następujących relacji:

gdzie:

OP*rzecz – aproksymowana liczba ofiar porażeń przez pioruny w danym roku, które przeżyły, w [latach],

OPGW – liczba ofiar porażeń przez pioruny w danym roku, które przeżyły według danych z GW, w [latach],

K – współczynnik aproksymacji wyrażony jako K = OŚGUS/OŚGW.

Średnia wartość współczynnika K obliczona dla danych z lat 2001 - 2006 wyniosła K = 2,1. Uwzględniając tę wartość i stosując zależność (1), oszacowano przybliżoną liczbę wszystkich ofiar porażeń w tych latach przez pioruny w Polsce, a wyniki tych szacunków zamieszczono w tabeli 4.

Analiza zagrożenia piorunowego ludzi w Polsce

Zagrożenie piorunowe dla ludzi w Polsce oszacowano, biorąc pod uwagę wszystkich mieszkańców kraju w relacji do liczby porażeń piorunem na milion mieszkańców w roku. Przyjmując według danych GUS, że średnia liczba ludności Polski w latach 2001 - 2006 wynosiła 38 200 000, to prawdopodobieństwo wystąpienia porażenia mieszkańca Polski wyniosło 1/764000, czyli 1,3×10–6. Jest to wartość znacznie mniejsza niż dopuszczalna w normie PN-EN 62305 [6] tolerowana wartość ryzyka porażeń ludzi przez pioruny. Uwzględniając fakt, że norma [6] dotyczy oceny ryzyka zagrożenia ludzi znajdujących się obiektach, a nie na otwartej przestrzeni, oraz że tylko ok. 5% porażonych znajdowało się w obiektach (tab. 6.), łatwo zauważyć, że proponowana w normie [6] tolerowana wartość ryzyka dla ludzi jest znacząco zawyżona. Liczba porażeń piorunowych na milion mieszkańców Polski według zgromadzonych danych w poszczególnych latach wyniosła:

  • 2001 – 53 ofiary ⇒ 1,4 ofiar/milion,
  • 2002 – 22 ofiary ⇒ 0,57 ofiar/milion,
  • 2003 – 18 ofiar ⇒ 0,47 ofiar/milion,
  • 2004 – 59 ofiar ⇒ 1,54 ofiar/milion,
  • 2005 – 24 ofiary ⇒ 0,62 ofiar/milion,
  • 2006 – 11 ofiar ⇒ 0,28 ofiar/milion.

Średnia liczba ofiar pioruna w Polsce w latach 2001 - 2006 wyniosła ok. 0,8 porażonych na milion mieszkańców.

Z porównania zarejestrowanych wyładowań doziemnych CG przez system PERUN (tab. 1.) z oszacowaną liczbą wszystkich ofiar porażenia piorunem w Polsce wynika, że:

  • w 2004 roku 198 333 udarów prądu pioruna spowodowało 59 porażeń ludzi, co daje największą dla analizowanych lat liczbę 1 porażenia na 3361 udarów pioruna w roku. Uwzględniając, że przeciętnie jedno wyładowanie zawiera ok. 3 - 4 udarów prądowych, daje to bardzo dużą średnią, ok. 1 porażenie na ok. 1000 wyładowań doziemnych.
  • w 2006 roku 398 027 udarów prądu pioruna spowodowało 11 tylko porażeń ludzi, co daje najniższą liczbę w analizowanym okresie – tylko 1 porażenie na 36 184 udary, czyli 1 porażenie na ok. 10 000 wyładowań doziemnych.

Powyższe oszacowania dają ogólny obraz zagrożenia piorunowego dla ludzi w Polsce w latach 2002 - 2006. Spośród porażeń śmiertelnych ok. 75% zabitych przez pioruny to mężczyźni. Prawie 50% zabitych w czasie wypadku znajdowało się na otwartym terenie, ok. 40% ofiar śmiertelnych było pod wysokimi obiektami, a tylko ok. 5% ofiar znajdowało się w obiektach. Na szczęście tylko ok. 30% ofiar było porażonych przez piorun śmiertelnie. Odsetek ten jest zbliżony do wieloletnich statystyk prowadzonych w USA, obejmujących znacznie dłuższy przedział czasu niż prezentowane dane z obszaru Polski [4, 5].

Wnioski

Od 2001 roku, w którym zainstalowano pierwszy system detekcji wyładowań atmosferycznych na obszarze Polski, dane statystyczne o liczbach wyładowań doziemnych mogą być także wykorzystywane do oceny zagrożenia piorunowego ludzi. Dane takie mogą być porównywane z dostępnymi statystykami o liczbach ofiar piorunowych z GUS, gdzie wyróżnia się jako przyczynę śmierci pioruny. Niestety statystyki danych o porażeniach piorunowych ze skutkiem nieśmiertelnym praktycznie nie są w Polsce dostępne.

Prezentowane dane o porażeniach ludzi przez pioruny w Polsce obejmują dość krótki okres 5 - 6 lat, a więc zbyt krótki dla miarodajnych uogólnień o zagrożeniu piorunowym ludzi w naszym kraju, mimo to są one w dużym stopniu zbieżne ze znacznie dłuższymi obserwacjami publikowanymi w USA. Są też dobrym punktem wyjściowym do dalszych badań problemu porażeń ludzi przez pioruny w Polsce.

Literatura

  1. P. Barański, M. Łoboda, W. Gajda, Some general thunderstorm activity data obtained from the PERUN (SAFIR) system in Poland in years 2002-2005, Proceedings of the 28th International Conference on Lightning Protection, Kanazawa, Sept. 2006.
  2. M. Łoboda, H.D. Betz, K. Schmidt, P. Barański, J. Wiszniowski, Z. Dziewit, New lightning detection networks in Poland – LINET and LLDN”, 29th Int. Conference on Lightning Protection, Uppsala 2008.
  3. P. Kożuchowski, Analiza zagrożenia piorunowego w Polsce, praca dyplomowa magisterska, Politechnika Warszawska, Katedra Wysokich Napięć i Aparatów Elektrycznych, Warszawa, 2006.
  4. E. Curran, R.L. Holle, Lightning fatalities, injuries, and damage reports in the united states from 1959 - 1994, NOAA Technical Memorandum NWS SR-193, www.nssl.noaa.gov.
  5. M.A. Cooper, Ch.J. Andrews, R.L. Holle, R.E. Lopez, Lightning Injuries, Wilderness Medicine, E.P. Auerbach, 4th Edition, 2001, www.uic.edu/labs/lightninginjury. 6. PN-EN 62305-2 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem.
  6. PN-EN 62305-2 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem.
