Wyrównywanie potencjałów w budynkach

dr hab. inż. Krzysztof Walczak | elektro.info 4/2011 | 2011-04-25

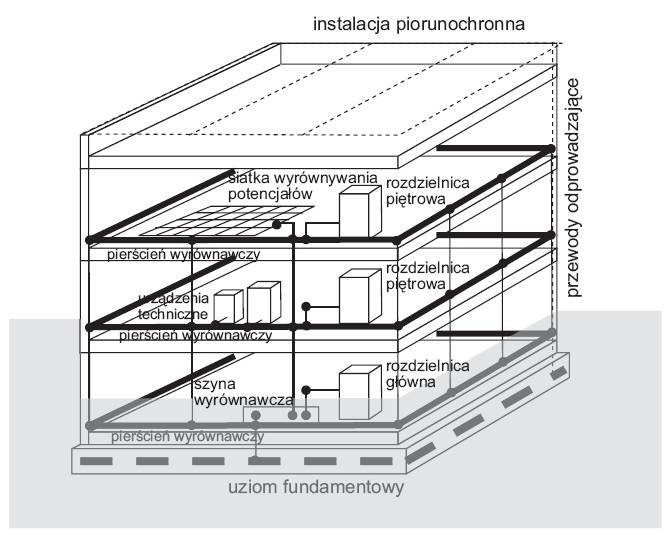

Rozbudowany system wyrównywania potencjałów w budynku wielokondygnacyjnym

Krzysztof Walczak

Artykuł przedstawia problem tworzenia systemu wyrównywania potencjałów w budynku, jako nieodzownej części kompleksowej ochrony odgromowej, przeciwprzepięciowej i przeciwporażeniowej. Opisano w nim ogólne zasady tworzenia systemu ekwipotencjalizacji z wykorzystaniem elementów i połączeń zarówno sztucznych, jak i naturalnych.

Zobacz także

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

dr. inż. Jarosław Wiater, mgr inż. Mariusz Wasilewski, mgr Marcin Nowak, mgr inż. Dariusz Cendlewski Ochrona odgromowa i przeciwprzepięciowa w infrastrukturze ładowania pojazdów elektrycznych (część 1.)

Ochrona odgromowa i przeciwprzepięciowa w infrastrukturze ładowania pojazdów elektrycznych (część 1.)

Wobec rosnącej popularności pojazdów elektrycznych kwestie związane z bezpieczeństwem i efektywnością infrastruktury ładowania zyskują na znaczeniu. W cyklu artykułów skupimy się na aspektach ochrony odgromowej i przeciwprzepięciowej stacji oraz punktów ładowania pojazdów elektrycznych. Opracowanie przygotowane we współpracy przedstawicieli Politechniki Białostockiej, Polskiej Izby Rozwoju Elektromobilności i Urzędu Dozoru Technicznego stanowi więc kluczowe kompendium wiedzy dla projektantów, wykonawców...

Kompleksowa ochrona odgromowa i przeciwprzepięciowa w budynku, niezależnie od jego przeznaczenia, jest zagadnieniem bardzo złożonym. Współczesne podejście do tego problemu obejmuje szereg istotnych elementów, począwszy od stworzenia skutecznego systemu ochrony przed bezpośrednim wyładowaniem piorunowym w budynek (zwody, uziomy), poprzez system ograniczający wartości przepięć przedostających się do instalacji wewnętrznych (ekrany, ograniczniki przepięć), a skończywszy na systemie wyrównywania potencjałów (szyny wyrównawcze), który poprzez połączenia bezpośrednie lub za pomocą ochronników, łączy wszystkie systemy i instalacje znajdujące się w budynku w jedną całość.

Ekwipotencjalizacja infrastruktury budynku jest zagadnieniem istotnym. Źle wykonany system wyrównywania potencjałów lub jego brak pociąga za sobą szereg zagrożeń, wśród których najistotniejsze to:

wzrost zagrożenia porażeniowego osób przebywających w budynku,
możliwość wystąpienia uszkodzeń urządzeń,
wzrost zagrożenia pożarowego.

Należy pamiętać, iż nawet prawidłowo zaprojektowana i wykonana instalacja zewnętrzna, która ma za zadanie przyjąć i odprowadzić prąd piorunowy, nie eliminuje różnic potencjałów (osiągających poziom nawet kilkuset kilowoltów i więcej), jakie w następstwie jego przepływu mogą się pojawić między poszczególnymi instalacjami oraz przewodzącymi elementami wewnątrz budynku.

Podstawowe zalecenia w zakresie sposobu realizacji układów wyrównywania potencjałów instalacji przewodzących, zarówno wchodzących, jak i znajdujących się w budynku, zostały zawarte w normach serii PN-IEC 62305, które zgodnie z Rozporządzeniem Ministra Infrastruktury [1] zastąpiły między innymi normy serii PN-IEC 61024 oraz PN-IEC 61312. W artykule postaramy się przedstawić najistotniejsze informacje i wytyczne związane z tworzeniem systemów ekwipotencjalizacji, z uwzględnieniem także zagadnienia wykorzystania do tych celów elementów naturalnych.

Zasady ogólne tworzenia połączeń wyrównawczych

Zgodnie z zaleceniami stosownych norm, w obiekcie budowlanym należy wyrównywać potencjały wszelkich instalacji przewodzących wprowadzanych do obiektu, a także instalacji tam się znajdujących, w zależności od ich usytuowania i rodzaju obiektu. Wyrównanie potencjałów należy wykonać za pomocą niskoimpedancyjnych połączeń naturalnych lub specjalnie do tych celów poprowadzonych przewodów. W sytuacji, gdy na danym urządzeniu występuje trwale potencjał elektryczny lub urządzenie z różnych przyczyn jest izolowane względem ziemi, połączenie wyrównawcze prowadzi się poprzez zastosowanie ochronników. W innych przypadkach tworzy się połączenia bezpośrednie, trwałe, spełniające określone parametry.

Podobnie jak w przypadku systemu ochrony odgromowej zewnętrznej, proces projektowania systemu wyrównywania potencjałów powinien być prowadzony równolegle z innymi pracami dotyczącymi projektowania i budowania obiektu. Jest to istotne przede wszystkim ze względu na fakt, iż niektóre połączenia, jak np. do konstrukcji szkieletowej budynku lub do uziomu fundamentowego, muszą zostać wykonane, zanim konstrukcje te zostaną zalane betonem. Na etapie projektowania należy też uzyskać informacje na temat instalacji, jakie znajdą się w budynku, oraz kabli, przewodów czy rurociągów, które do budynku zostaną wprowadzone, aby przewidzieć stosowne rodzaje połączeń i układ głównej szyny lub pierścienia wyrównawczego oraz szyn wyrównawczych pomocniczych.

Wyrównywanie potencjału instalacji wchodzących do obiektu

Zgodnie z zaleceniami norm [2, 3] wszelkie instalacje wchodzące do budynku powinny zostać przyłączone do głównej szyny wyrównawczej w miejscu przekroczenia granicy obiektu, jak pokazano to na rysunku 1. Konieczność przyłączania będzie zatem dotyczyła przewodów sieci elektroenergetycznej, linii przesyłu sygnałów, systemów telekomunikacyjnych, systemów pomocniczych (np. monitoringu, alarmu), a także metalowych rur instalacji wodno-kanalizacyjnej, gazowej, centralnego ogrzewania i innych. Jak już wspomniano wcześniej, wszystkie elementy, które w czasie normalnej pracy znajdują się na potencjale, łączy się do szyny wyrównawczej za pomocą ochronników. Podobnie postępuje się w sytuacji, kiedy instalacja wchodząca do budynku objęta jest ochroną katodową.

Dodatkowe zabiegi trzeba będzie również zastosować w przypadku instalacji, których właściciel nie wyraził zgody na wykorzystanie jej jako uziomu naturalnego. W tym wypadku w miejscu wprowadzenia rurociągu do obiektu należy zastosować wstawkę izolacyjną, podobną do tej pokazanej na rysunku 1. [4]. Pozostałe elementy wprowadzane do budynku lub stanowiące jego integralną część (uziom fundamentowy, konstrukcja) należy połączyć z szyną wyrównywania potencjałów bezpośrednim przewodem, wyprowadzonym w pobliżu szyny, aby ograniczyć jego długość. W przypadku przewodów koncentrycznych lub falowodów pochodzących od anten lub innych obiektów radionadawczych, należy połączyć z szyną wyrównawczą ich ekrany. Podobnie należy postąpić w przypadku osłon, ekranów i metalowych powłok przewodów sygnałowych, telekomunikacyjnych czy energetycznych [5]. Wskazane jest też, aby niewykorzystane żyły i ekrany wewnętrzne poszczególnych przewodów były również bezpośrednio połączone z szyną wyrównawczą [6].

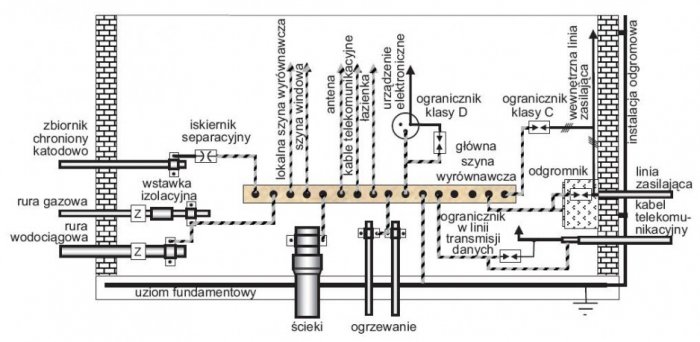

W przypadku łączenia poszczególnych instalacji z szyną wyrównawczą, optymalnym rozwiązaniem byłaby sytuacja wprowadzenia i przyłączenia ich w jednym miejscu, ale w praktyce często jest to zalecenie trudne do spełnienia. W takim przypadku konieczne jest zastosowanie kilku szyn wyrównawczych, połączonych jak najkrótszym przewodem z konstrukcją żelbetową budynku lub uziomem otokowym, lub też należy zastosować pierścień wyrównawczy wewnętrzny poprowadzony wokół budynku.

W obiekcie, w którym pracują rozległe systemy teleinformatyczne i których niezawodność jest parametrem krytycznym (banki, centra komputerowo-sieciowe, budynki telekomunikacyjne), zaleca się zastosowanie dodatkowych obostrzeń w zakresie sposobu wprowadzania różnego rodzaju instalacji do budynku. W tym przypadku proponowanym rozwiązaniem jest wprowadzenie poszczególnych instalacji w jednym punkcie poprzez tzw. płytę dławiącą. Metalowa płyta na całym swoim obwodzie powinna być połączona ze zbrojeniem budynku, a zastosowane króćce rurowe powinny być na całym swoim obwodzie dokładnie przylutowane lub przyspawane do płyty. Podobnie należy połączyć ekrany, osłony i powłoki wszelkich przewodów i kabli [7].

Wyrównywanie potencjału wewnątrz obiektu

Podstawowym sposobem wyrównywania potencjału w budynku jest przyłączanie poszczególnych instalacji oraz elementów metalowych do systemu szyn wyrównawczych. W skład systemu wchodzą szyny/pierścienie wyrównawcze główne oraz szyny lub punkty lokalnego wyrównywania potencjału, a także przewody/elementy połączeniowe sztuczne lub naturalne. Zarówno szyny, jak i połączenia powinny spełniać wymagania, które narzucają stosowne normy.

Podstawowym elementem zbiorczym dla systemu wyrównywania potencjału jest główna szyna lub pierścień wyrównawczy. Szyny wyrównawcze stosuje się w przypadku małych obiektów lub w sytuacji, gdy w obiekcie znajduje się uziom otokowy, do którego możliwe jest przyłączenie się krótkim odcinkiem przewodu, z dowolnego miejsca wokół obrysu budynku. W przypadku rozległych budynków lub takich, które wyposażone są w uziomy lokalne (np. pionowe), stosuje się pierścienie wyrównawcze. W każdym z tych przypadków zalecane jest, aby główny element wyrównywania potencjału znajdował się w suterenie budynku. Jeżeli budynek nie posiada tak niskich kondygnacji, to należy umieścić go w jak najniższym położeniu, lecz nie niżej niż 300 mm nad ziemią. Szyny i pierścienie należy tak poprowadzić, aby możliwa była ich inspekcja, a warunki środowiskowe nie stwarzały zagrożenia ich szybkiej degradacji.

Szynę wyrównawczą wykonuje się w postaci płaskownika stalowego i ocynkowanego lub miedzianego o przekroju nie mniejszym niż 75 mm², odpowiednio zabezpieczonego przed korozją, a także, w niektórych rozwiązaniach, chronionego przez osłonę z tworzywa. Połączenia śrubowe powinny być nie mniejsze niż M10, odpowiednio zabezpieczone przed odkręcaniem.

Pierścień wyrównawczy powinien być wykonany z nieizolowanego ocynkowanego stalowego płaskownika o przekroju co najmniej 120 mm² lub przewodu miedzianego w postaci linki, pręta okrągłego, taśmy lub szyny o przekroju nie mniejszym niż 50 mm², przebiegającego dookoła budynku (rys. 2.). Powinien on być także łączony ze zbrojeniem budynku w odstępach około pięciometrowych. W przypadku przechodzenia przez ściany pierścień umieszcza się w rurkach z PCV lub ceramicznych.

W przypadku obiektów wielokondygnacyjnych szynę lub pierścień wyrównawczy, obiegający dookoła cały budynek, najlepiej byłoby wykonać na każdym piętrze i połączyć ze sobą oraz z pierścieniem/szyną główną, co kilka – kilkanaście metrów (rys. 3.).

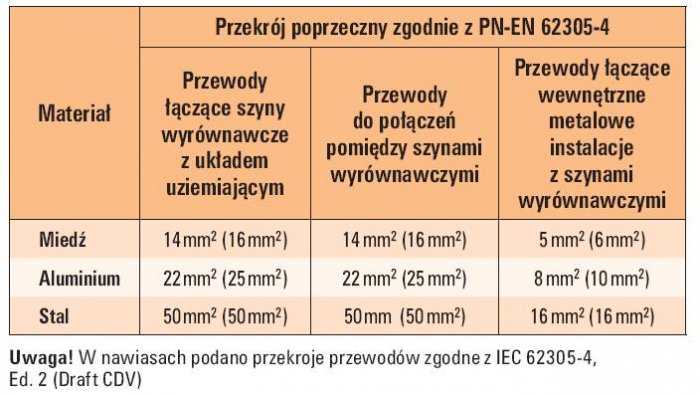

Przekroje przewodów stosowane do połączeń wyrównawczych pokazano w tabeli 1. Wartości podane w nawiasach prawdopodobnie w najbliższym czasie zastąpią obecnie obowiązujące, po wprowadzeniu w życie drugiej edycji normy PN-EN 62305-4 [8].

Na poszczególnych piętrach tworzy się systemy lokalnego wyrównywania potencjału. Mogą one pracować w różnych konfiguracjach, jak pokazano to na rysunku 4. Typowe konfiguracje to układ promieniowy oraz siatkowy. Sieć promieniowa jest przede wszystkim stosowana w systemach elektronicznych niewielkich częstotliwości, natomiast sieć siatkową stosuje się w dużych i rozległych systemach, z dużą ilością okablowania, które wchodzi z różnych stron. W miarę możliwości zaleca się stosowanie sieci siatkowej, gdyż zapewnia ona lepszą ekwipotencjalizację i uniemożliwia tworzenie się pętli indukcyjnych [6].

Tworząc sieć promieniową należy pamiętać, aby wszelkie kable zasilające i sygnałowe układać równolegle do przewodów wyrównywania potencjałów, aby uniknąć tworzenia się pętli [9].

Systemy siatkowe najczęściej przyjmują postać siatki wykonanej z taśm lub przewodów miedzianych o przekroju 25–35 mm², zatopionych w betonowej podłodze lub umieszczonych pod podłogą podniesioną. W sytuacji, kiedy wspomniane rozwiązania nie są możliwe do zrealizowania, alternatywą jest położenie cienkiej siatki bezpośrednio na betonie i przykrycie jej wykładziną podłogową [10]. Praktyka pokazuje, że zastosowanie siatki o wymiarach oka 2×2 lub 3×3 m jest wystarczające dla zabezpieczenia się przed wpływem większości zakłóceń elektromagnetycznych [11].

Wykorzystanie elementów naturalnych w systemie połączeń wyrównawczych

Ogólna zasada tworzenia systemów ekwipotencjalnych zakłada łączenie ze sobą wszelkich elementów metalowych, które stanowią konstrukcję lub wyposażenie budynku. Należy tutaj nadmienić, że zalecenie to obejmuje nie tylko to, co znajduje się w samym budynku, ale również to, co jest umieszczone poza nim, np. na elewacji czy dachu, a nawet w bliskim jego sąsiedztwie (tzn. w odległości do około 5 metrów od uziomów budynku) [7]. W tym kontekście włączenie w system połączeń wyrównawczych elementów naturalnych (czyli takich, które nie w tym celu zostały w budynku umieszczone) jest nie tyle ułatwieniem, co wymogiem.

Z drugiej strony, włączenie w system takich elementów pociąga za sobą konieczność, po pierwsze, zweryfikowania, czy dany element będzie w stanie przewodzić ewentualny prąd wyładowania, jeżeli taki popłynie, oraz po drugie, wykonania prawidłowego połączenia z systemem wyrównywania potencjałów, aby stanowił on pewny jego element (bardzo często elementy tego typu nie są bowiem przygotowane w prosty sposób na włączanie ich w system ekwipotencjalizacji). Według różnych autorów, w systemie połączeń wyrównawczych mogą lub powinny się znaleźć następujące elementy naturalne: tory kablowe, konstrukcje szkieletowe budynku, dźwigary stalowe, zbrojenie betonu, metalowe pokrycia dachowe, prowadnice dźwigów, przewody wentylacyjne, pomosty, kratownice, belki, struktury i ościeżnice metalowe [5, 9, 10].

Elementy naturalne powinny być włączone w system ekwipotencjalizacji w sposób pewny i trwały. Oznacza to, że połączenie powinno wytrzymywać określone naprężenia mechaniczne i elektryczne. Najlepszym sposobem połączenia danego elementu z systemem jest spawanie, ale w większości przypadków należy zadowolić się odpowiednim połączeniem mechanicznym (śrubowym lub zaciskowym), które jest dodatkowo zabezpieczone przed rozkręcaniem. W przypadku, gdy element naturalny pełni funkcję uziomu, należy miejsce połączenia odpowiednio zabezpieczyć przed korozją. Warto nadmienić, że w przypadku połączeń z niektórymi elementami naturalnymi, szczególnie do konstrukcji zbrojeniowej, np. fundamentu, technikę połączenia (spawanie, połączenie zaciskowe, połączenie dodatkowymi przewodami) należy skonsultować z wykonawcą budynku [10].

Podsumowanie

Jak przedstawiono w artykule, system połączeń wyrównawczych jest bardzo istotnym środkiem ochrony odgromowej, przeciwprzepięciowej i przeciwporażeniowej w budynku. Jego projektowanie i tworzenie jest zadaniem złożonym, wymagającym od projektanta szerokiego spojrzenia na problem. Istotne do podkreślenia jest to, aby prace te były prowadzone równolegle do prac projektowych i budowlanych całego budynku. Projektant powinien wiedzieć, jakiego rodzaju instalacje wchodzą do budynku oraz jaka jest jego konstrukcja, aby w pełni wykorzystać możliwości, jakie ona daje, np. wykorzystując elementy konstrukcji i wyposażenia budynku jako uziomów i połączeń wyrównawczych naturalnych. Pozwala to stworzyć system kompleksowy i bezpieczny nie tylko dla ludzi, ale także dla urządzeń w nim pracujących.

Literatura:

Rozporządzenie Ministra Infrastruktury z dnia 10 grudnia 2010 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
PN-EN 62305-3:2009 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia.
PN-EN 62305-4:2009 Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych.
E. Musiał, Połączenia wyrównawcze jako ochrona przeciwporażeniowa uzupełniająca. Międzynarodowe Targi Gdańskie 2002 „Elektroinstalacje”, Stowarzyszenie Elektryków Polskich, Oddział Gdańsk, 2002, s. 5-26.
R. Markowska, A. W. Sowa, Ochrona odgromowa obiektów budowlanych, Dom Wydawniczy MEDIUM, Warszawa 2009.
P. Hasse, J. Wiesinger, Ochrona aparatury elektrycznej przed wyładowaniami atmosferycznymi. Analiza ryzyka, projektowanie i wykonanie według najnowszych norm, COSiW SEP, Warszawa 2004.
A. Sowa, Wyrównywanie potencjałów instalacji wprowadzanych do obiektu budowlanego, www.fachowyelektryk.pl, dn. 16.04.2010.
A. Sowa, K. Wincencik, Nowe wymagania w dziedzinie ochrony odgromowej obiektów budowlanych, Dodatek do miesięcznika „INPE”, SEP-COSiW, Warszawa, sierpień 2010.
A. Charoy, Zakłócenia w urządzeniach elektronicznych. Część 2: Uziemienia, masy, oprzewodowanie, Wydawnictwo Naukowo-Techniczne, Warszawa 2000.
K. Wincencik, Wykorzystanie elementów naturalnych obiektu do ochrony odgromowej, „elektro.info”, nr 4/2009, s. 34.
A. Sowa, Wyrównywanie potencjałów w obiektach budowlanych, www.ochrona.net.pl, dn. 16.04.2010.
