Użytkowanie energii elektrycznej na placu budowy (część 5.)

Ochrona obiektów przed skutkami wyładowań atmosferycznych i przepięć łączeniowych

inż. Radosław Lenartowicz , mgr inż. Janusz Strzyżewski | elektro.info 5/2008 | 2008-05-11

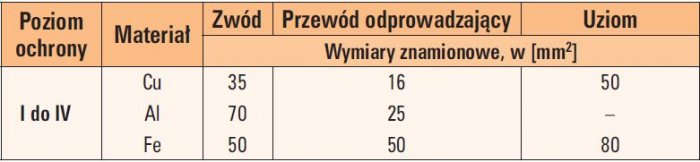

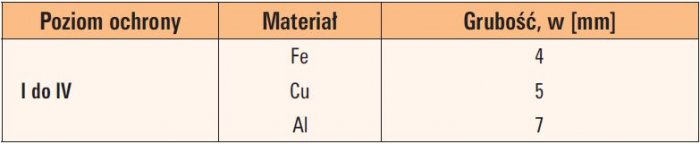

Połączenia metalowych elementów budynku wykorzystanych jako naturalne zwody i przewody odprowadzające [11]

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości przypadków, także nowo wznoszone obiekty. Rozróżniamy przy tym ochronę zewnętrzną, mającą na celu zminimalizowanie skutków bezpośredniego trafienia pioruna w obiekt, oraz ochronę wewnętrzną, zabezpieczającą czułe elektroniczne urządzenia przed przepięciami powodowanymi przez zjawiska atmosferyczne i czynności łączeniowe w sieci.

Zobacz także

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń w nim zainstalowanych. Obecnie wprowadzane są cztery nowe normy serii PN-EN 62305, określające zasady ochrony odgromowej obiektów budowlanych. W normach tych szczególną uwagę zwrócono na ochronę przed piorunowym impulsem elektromagnetycznym, którego oddziaływanie może spowodować uszkodzenie...

Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe. Żadna z tych norm nie obejmuje jednak wszystkich zagadnień związanych z ochroną odgromową. Wręcz przeciwnie, w normach tych występuje różne podejście do oceny zagrożenia piorunowego, które stanowi podstawę do przyjęcia określonego poziomu ochrony odgromowej.

Porażenia piorunem ludzi w Polsce w latach 2001 - 2006

W artykule porównano dane o doziemnych wyładowaniach piorunowych zarejestrowanych w Polsce przez system automatycznej detekcji piorunów ze statystycznymi danymi dotyczącymi porażeń ludzi przez pioruny....

Ochrony zewnętrznej przed wyładowaniami atmosferycznymi wymagają te obiekty zaplecza, których powierzchnia dachu przekracza 500 m², a ich wysokość – 15 m (PN-86/E -05003/01 pkt 2.1a oraz pkt 2.3.1a) [2, 7]. W przypadku nowo wznoszonych budowli zabezpieczenia odgromowe są konieczne zwłaszcza wtedy, gdy proces budowy jest daleko zaawansowany, a wznoszony obiekt nie ma jeszcze zainstalowanej stałej ochrony odgromowej. Jeśli na placu zainstalowano wysokie dźwigi (tzw. żurawie), mogą stanowić one ochronę dla niższych obiektów, z tym że strefę ochronną należy za każdym razem wyznaczyć według zasad określonych w normie [7]. Warunkiem uzyskania ochrony jest uziemienie wieży żurawia.

Jeżeli nie ma możliwości wykorzystania stref ochronnych wytworzonych przez wysokie obiekty, należy sprawdzić zgodnie z normami PN-86/E -05003/01 lub PN-IEC 6102-1: 2004 [2, 7] stopień zagrożenia budynku i w zależności od potrzeb wyposażyć go w ochronę odgromową. W nowo wznoszonych obiektach o konstrukcji połączonej metalicznie między sobą wystarczy uziemienie słupów lub wykorzystanie uziomów naturalnych, np. zbrojenia stóp fundamentowych. Można także stosować metalowe elementy połączone w sposób pokazany na rysunku 1. Uziomy naturalne mogą być w miarę potrzeby uzupełniane uziomami sztucznymi. Na obiektach z materiałów izolacyjnych należy zakładać instalacje piorunochronne prowizoryczne, stosując np. zwody poziome wysokie, tzn. rozpięte nad dachem budynku przewody ochronne, dobrane jak inne materiały dla instalacji piorunochronnych według norm PN-86/E-05003/01 i PN-IEC 61024-1:2001 (tab. 1., tab. 2. i tab. 3.).

Odrębnym zagadnieniem jest ochrona odgromowa dźwigów budowlanych. W tym przypadku jako zwody naturalne i przewody odprowadzające należy wykorzystywać konstrukcję stalową dźwigów. Uziemienie dźwigu powinno spełniać wymagania dotyczące innych obiektów w zakresie ich wykonania, czy stosowanych materiałów (tab. 1., tab. 2. i tab. 3.). Tory dźwigów wieżowych powinny być uziemione na obu końcach (każda szyna) oraz w odstępach co 20 metrów. Należy przy tym zapewnić ciągłość połączeń wzdłuż torów oraz między szynami i konstrukcją dźwigu. Do torów należy przyłączyć wszystkie rurociągi i masy metalowe znajdujące się bliżej niż w odległości 20 metrów od torów. Rezystancja uziemienia dźwigów wieżowych powinna odpowiadać wartościom podanym w tabeli 4.

Osobno określono w normie PN-92/E-05003/04 pkt 5.1.3.3 wymagania dla dźwigów samochodowych, które powinny być wyposażone w przenośny uziom prętowy o długości co najmniej 1,5 m lub przyłączone do najbliższego stałego uziomu naturalnego. Połączenie z uziomem naturalnym lub prętowym należy wykonać przewodem giętkim o przekroju co najmniej 35 mm². Wartość rezystancji uziomu dźwigu samochodowego jest nienormowana. Uziom przenośny nie powinien być jednak umieszczany bliżej niż w odległości 5 metrów od miejsc, w których w czasie burzy mogą przebywać ludzie.

W obiektach zaplecza budowy, ze względu na wyposażenie ich w urządzenia elektroniczne, należy zawsze stosować ochronę wewnętrzną, która pozwoli na ochronę sprzętu elektronicznego, bardzo czułego na przepięcia powstające w instalacji elektrycznej, z której jest zasilany. Przepięcia te powstają w wyniku procesów łączeniowych i zwarć występujących w sieciach energetycznych, powodują je także wyładowania atmosferyczne. Bezpośrednie uderzenie pioruna w budynek, a nawet wyładowanie w odległości do ok. 1,5 km, może spowodować powstawanie przepięć. Ochrona wewnętrzna ma na celu ograniczenie skutków tych zjawisk.

Ochrona odgromowa powinna być kompleksowa i obejmować: wykonanie połączeń wyrównawczych oraz zainstalowanie ograniczników przepięć. Wykonanie połączeń wyrównawczych polega na zainstalowaniu głównej szyny ekwipotencjalnej oraz połączenia z nią punktu neutralnego rozdzielnicy elektrycznej, metalowych powłok kabli, metalowych rur wchodzących do budynku, dodatkowych połączeń wyrównawczych (m.in. w pomieszczeniach zawierających umywalnie i natryski), uziomu instalacji odgromowej (jeżeli występuje ochrona zewnętrzna), itp. W aktualnej normie PN-EN 61643-11:2006 ograniczniki przepięć podzielone są na typy: typ 1 (według niemieckiej normy VDE 0675 klasa B), typ 2 (dawna klasa C), typ 3 (dawna klasa D). Mają one za zadanie bezpieczne przyjęcie fali przepięciowej i odprowadzenie prądu przepięciowego do uziomu, a nie do instalacji. Stosowane są ograniczniki warystorowe i iskiernikowe. Rezystancja warystora zmniejsza się w miarę wzrostu napięcia. Dlatego też fala przepięciowa o dużo wyższej wartości niż napięcie robocze instalacji powoduje gwałtowne obniżenie jego rezystancji, co pozwala na swobodny odpływ do uziomu prądu wywołanego przepięciem. Po zaniku fali przepięciowej rezystancja warystora powraca do swojej normalnej wartości i prąd przestaje płynąć przez ogranicznik. Ograniczniki iskiernikowe podczas normalnej pracy tworzą przerwę w obwodzie. W momencie pojawienia się przepięcia następuje przepływ prądu wyładowczego, po którym przez pewien czas przepływa prąd następczy pod działaniem napięcia roboczego, dzięki zjonizowaniu przestrzeni międzyelektrodowej przez prąd wyładowczy. Prąd następczy jest prądem zwarciowym o wartości wynikającej z parametrów obwodu zwarciowego w miejscu instalacji ogranicznika.

O wyborze typów ograniczników i ich parametrach decydują m.in.:

zagrożenie terenu pod względem częstości wyładowań atmosferycznych (rys. 2.),
typ układu sieciowego (energetycznego), z którego zasilana jest budowa i chroniony budynek,
topografia terenu (budynki położone na wzniesieniach są bardziej narażone na uderzenie pioruna),
położenie budynku w stosunku do innych obiektów (w promieniu do ok. 50 m), np. wysokich (powyżej 20 metrów) masztów, drzew, kominów itp.,
wyposażenie budynku w ochronę zewnętrzną lub brak takiej ochrony.

Po wykonaniu instalacji należy przeprowadzić pomiary kontrolne rezystancji uziemień, których wartość musi być zgodna z przepisami. W trakcie eksploatacji instalacja piorunochronna powinna być poddawana okresowym badaniom, z których sporządza się protokoły. Najprostszym badaniem jest przegląd przynajmniej 2 razy do roku. Z kolei minimum raz w roku, w trakcie przeglądu wiosennego, należy wykonać pomiary rezystancji uziomów. Pomiary takie powinna przeprowadzić osoba o odpowiednich kwalifikacjach, a ich wyniki należy zestawić w protokole pomiarów, który trzeba przechowywać i przedkładać osobie wykonującej następny pomiar. Stwierdzone w trakcie przeglądów uszkodzenia instalacji – nawet drobne – należy usuwać, gdyż niesprawna instalacja piorunochronna w przypadku uderzenia pioruna może być źródłem uszkodzeń, a nawet pożaru.

W październiku 2006 roku norma PN-IEC 61643-1:2001 została zastąpiona przez normę PN-EN 61643-11:2006 Niskonapięciowe urządzenia do ograniczania przepięć. Część 11: Urządzenia do ograniczania przepięć w sieciach rozdzielczych niskiego napięcia. Wymagania i próby. Norma opisuje urządzenia do ochrony przed skutkami bezpośredniego i pośredniego oddziaływania pioruna, lub innych przepięć przejściowych, przewidziane do instalowania w sieciach elektroenergetycznych i układach napięcia przemiennego 50/60 Hz o napięciu znamionowym do 1000 V (wartości skutecznej). Norma ta określa również zakres badań, jaki powinien przejść każdy ogranicznik przepięć. W kwietniu 2007 r. opublikowano aktualizację normy PN-EN 61643-11:2006/A11:2007.

Literatura

Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75 z 2002 r., poz. 690), znowelizowane rozporządzeniem tegoż ministra, 7 kwietnia 2004 roku (DzU nr 109 z 2004 r., poz. 1156).
PN-IEC 61024-1:2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne.
PN-IEC 61024-1:2001/Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne.
PN-IEC 61024-1-1:2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych.
PN-IEC 61024-1-1:2001/Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych.
PN-IEC 61024-1-2:2002 Ochrona odgromowa obiektów budowlanych. Część 1 - 2: Zasady ogólne. Przewodnik B. Projektowanie, montaż, konserwacja i sprawdzanie urządzeń piorunochronnych.
PN-E-05003-01:1986 Ochrona odgromowa obiektów budowlanych. Ochrona podstawowa.
PN-E-05003-03:1989 Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona.
PN-E-05003-04:1992 Ochrona odgromowa obiektów budowlanych. Ochrona specjalna.
A. Boczkowski, publikacja na stronach internetowych Stowarzyszenia Elektryków Polskich.
A. Sowa, Ochrona odgromowa obiektów budowlanych. Podstawowe zasady tworzenia zewnętrznej instalacji piorunochronnej, „Ochrona Przeciwpożarowa” nr 3/2005.
Atlas Klimatu Polski, pod red. H. Lorenc, IMiGW, Warszawa 2007.
PN-EN 61643-11:2006 Niskonapięciowe urządzenia do ograniczania przepięć. Część 11: Urządzenia do ograniczania przepięć w sieciach rozdzielczych niskiego napięcia. Wymagania i próby.
