Analiza ryzyka szkód piorunowych

dr inż. Renata Markowska | elektro.info 11/2009 | 2009-11-12

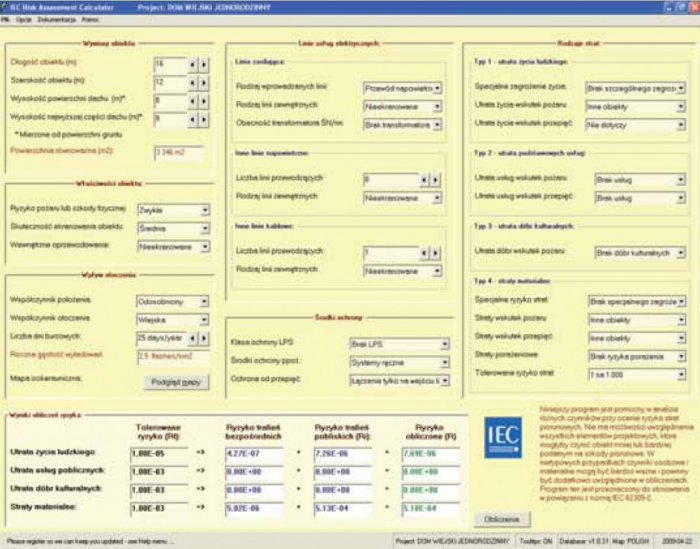

Widok okna dialogowego programu do szacowania ryzyka zgodnie z PN-EN 62305-2 – wyniki obliczeń dla domu wiejskiego [4]

Nowym zagadnieniem wprowadzonym przez normę ochrony odgromowej PN-EN 62305-2 jest metodyka analizy ryzyka oraz oceny uszkodzeń powodowanych przez wyładowania piorunowe. Zastosowanie zaleceń zawartych w tej normie umożliwia określenie nie tylko wymaganego poziomu ochrony urządzenia piorunochronnego, ale również potrzeby zastosowania innych środków ochrony, łącznie z oceną ich opłacalności.

Zobacz także

DEHN POLSKA sp. z o.o. Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Skuteczność zintegrowanych systemów ochrony przed przepięciami o częstotliwości sieciowej (POP) w instalacjach niskiego napięcia

Powszechna obecność wrażliwych urządzeń elektronicznych we współczesnych instalacjach niskiego napięcia modyfikuje wymagania w zakresie ich ochrony. Podczas gdy zagrożenia wywołane przejściowymi wyładowaniami atmosferycznymi są powszechnie uwzględniane w procesach projektowych, poważny problem eksploatacyjny stanowią długotrwałe wzrosty napięcia o częstotliwości sieciowej. Tradycyjne ograniczniki chroniące przed przepięciami atmosferycznymi i łączeniowymi (SPD) okazują się wobec nich nieskuteczne....

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

Norma PN-EN 62305-2 wprowadza rozgraniczenie na dwa przypadki, w których zagrożone są i podlegają ochronie:

obiekt budowlany,
urządzenie usługowe (tj. linia lub instalacja doprowadzona do obiektu budowlanego).

Ryzyko definiowane jest jako wartość prawdopodobnych średnich rocznych strat (istot żywych i dóbr) powstałych wskutek oddziaływania pioruna, w stosunku do całkowitej wartości istot żywych i dóbr w obiekcie poddawanym ochronie. Dla każdego typu straty, jaka może wystąpić w obiekcie, powinna być wyznaczona stosowna wartość ryzyka R. Rozpatrywane są następujące rodzaje ryzyka:

Ryzyka związane z obiektem budowlanym:

R₁ – ryzyko utraty życia ludzkiego,

R₂ – ryzyko utraty usługi publicznej,

R₃ – ryzyko utraty dziedzictwa kulturowego,

R₄ – ryzyko utraty wartości ekonomicznej.

Ryzyka związane z urządzeniem usługowym:

R₂’ – ryzyko utraty usługi publicznej,

R₄’ – ryzyko utraty wartości ekonomicznej.

Każde z wymienionych rodzajów ryzyka R jest sumą jego komponentów R_X, tj. ryzyka częściowego, powiązanego z określonymi źródłami i rodzajami uszkodzeń. Wartości poszczególnych komponentów ryzyka zależą od charakterystyk obiektu poddawanego ochronie oraz zastosowanych w nim środków ochrony.

Określenie potrzeby zastosowania dodatkowych środków ochrony odgromowej w obiekcie odbywa się na podstawie porównania obliczonej wartości ryzyka R z wartością ryzyka tolerowanego R_T. Reprezentatywne wartości ryzyka tolerowanego proponowane przez normę [1] oraz zalecane w przypadku obiektów telekomunikacyjnych [2] przedstawiono w tabeli 1.

W celu określenia potrzeby zastosowania ochrony odgromowej, należy rozpatrzyć ryzyka R₁, R₂ i R₃ w przypadku obiektu, lub ryzyko R₂’ w przypadku urządzenia usługowego.

W każdym przypadku rozpatrywania ryzyka należy:

zidentyfikować komponenty R_X, które składają się na ryzyko R,
obliczyć zidentyfikowane komponenty ryzyka R_X,
obliczyć ryzyko całkowite R,

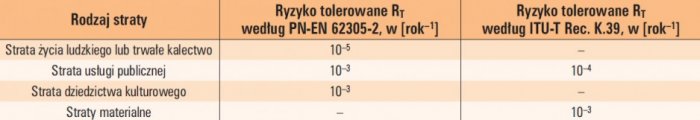

zidentyfikować ryzyko tolerowane R_T,
porównać wyznaczoną wartość ryzyka R z wartością ryzyka tolerowanego R_T.

Jeżeli R≤R_T, to ochrona odgromowa nie jest konieczna. Jeżeli R>R_T, to należy zastosować środki ochrony w celu redukcji ryzyka R poniżej wartości R_T.

Niekiedy przydatna jest analiza ekonomiczna korzyści z zastosowania dodatkowych środków ochrony w celu redukcji straty materialnej. W takim przypadku należy obliczyć ryzyko R₄ (lub R₄’), całkowity roczny koszt strat C_L pod nieobecność środków ochrony, całkowity roczny koszt strat resztkowych C_RL, w przypadku zastosowania wybranych środków ochrony, oraz roczny koszt C_PM wybranych środków ochrony, a następnie porównać koszty.

Wyboru najbardziej odpowiednich środków ochrony powinien dokonać projektant na podstawie udziału każdego komponentu ryzyka w całkowitym ryzyku R tak, aby możliwe było określenie najskuteczniejszego środka redukującego to ryzyko. Szacując komponenty ryzyka, obiekt budowlany (urządzenie usługowe) można podzielić na strefy (odcinki) charakteryzujące się jednakowymi właściwościami. Pozwala to na zwiększenie efektywności ekonomicznej proponowanych środków ochrony. Należy oszacować komponenty ryzyka dla każdej ze stref w obiekcie (każdego z odcinków linii).

Obliczenie ryzyka R w obiekcie lub urządzeniu usługowym wymaga obliczenia wszystkich jego komponentów R_X, za pomocą ogólnej zależności:

ei 11 2009 analiza ryzyka szkod piorunowych wzor1

Wzór 1

gdzie:

N_X – średnia roczna liczba wyładowań oddziałujących na obiekt, urządzenia i/lub wychodzące z niego instalacje,

P_X – prawdopodobieństwo wywołania przez pojedyncze wyładowanie określonej szkody lub zakłócenia, które nie jest tolerowane przez urządzenia lub instalacje w obiekcie,

L_X – współczynnik pozwalający oszacować rozmiary powstałej szkody.

W normie [1] szczegółowo opisano procedurę i podano wzory pozwalające na obliczenie poszczególnych komponentów ryzyka.

Średnia roczna liczba groźnych zdarzeń

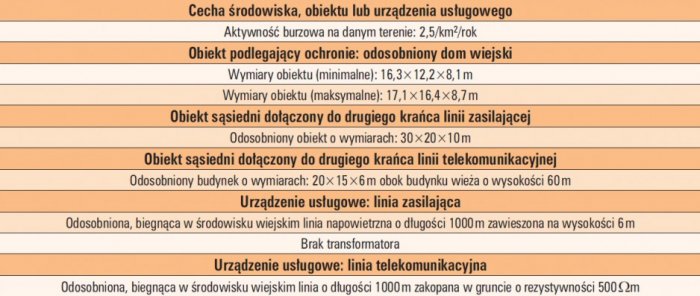

Podstawą do wyznaczenia średniej rocznej liczby groźnych zdarzeń N_X powstających wskutek wyładowań piorunowych jest znajomość aktywności burzowej w rejonie, w którym zlokalizowany jest obiekt. Aktywność burzowa określona jest gęstością doziemnych wyładowań piorunowych (tj. liczbą wyładowań piorunowych na km² na rok) lub liczbą dni burzowych w roku w danym rejonie.

Informacje dotyczące gęstości piorunowych wyładowań doziemnych są dostępne w postaci map gęstości wyładowań lub map izokeraunicznych. W przybliżeniu można przyjąć, że gęstość wyładowań piorunowych dla obszaru Polski powyżej szerokości geograficznej 51°30’ wynosi 1,8, a poniżej tej szerokości – 2,5 [3].

Średnia roczna liczba groźnych zdarzeń zależy także od fizycznych właściwości obiektu poddawanego ochronie. Należy do nich przede wszystkim równoważna powierzchnia zbierania wyładowań przez obiekt, zależna od jego wymiarów geometrycznych.

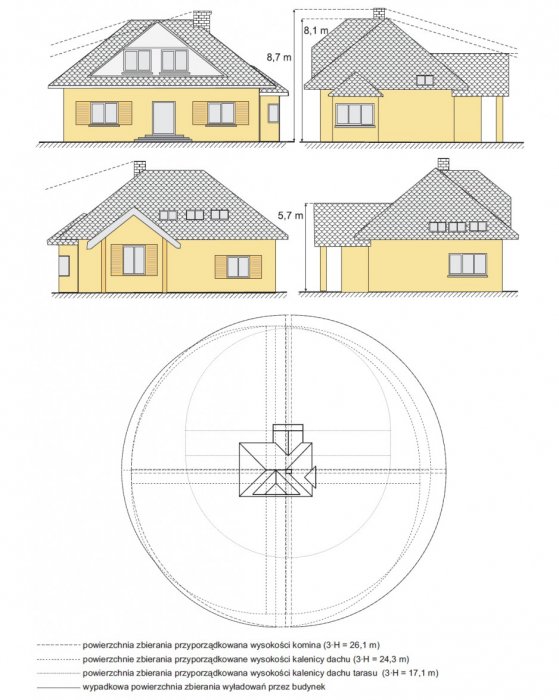

W normie [1] podano wzory matematyczne pozwalające na wyznaczenie powierzchni zbierania dla przypadku obiektów odosobnionych, o nieskomplikowanym kształcie, zlokalizowanych na płaskim terenie. Powierzchnię zbierania wyładowań przez obiekt o złożonym kształcie można wyznaczyć metodą graficzną. Przykład wyznaczenia takiej powierzchni dla przypadku wolno stojącego domu wiejskiego [4] przedstawiono na rysunku 1. Poszczególnym częściom obiektu o różnych wysokościach przyporządkowano tu określone powierzchnie cząstkowe. Wypadkowa, równoważna powierzchnia zbierania wyładowań odpowiada największemu obszarowi pokrywanemu przez powierzchnie cząstkowe.

Przy szacowaniu liczby groźnych zdarzeń, cechy lokalizacyjne obiektu (wpływ obiektów otaczających lub eksponowanego położenia) uwzględniane są poprzez wprowadzenie współczynników położenia i środowiskowego. Dodatkowo, w urządzeniu usługowym dołączonym do obiektu należy uwzględnić obecność transformatora SN/nn, położonego pomiędzy punktem uderzenia pioruna a obiektem. Przykładowe informacje niezbędne do wyznaczenia liczby groźnych zdarzeń dla analizowanego obiektu (rys. 1.), przedstawiono w tabeli 2. [4].

Prawdopodobieństwa uszkodzeń

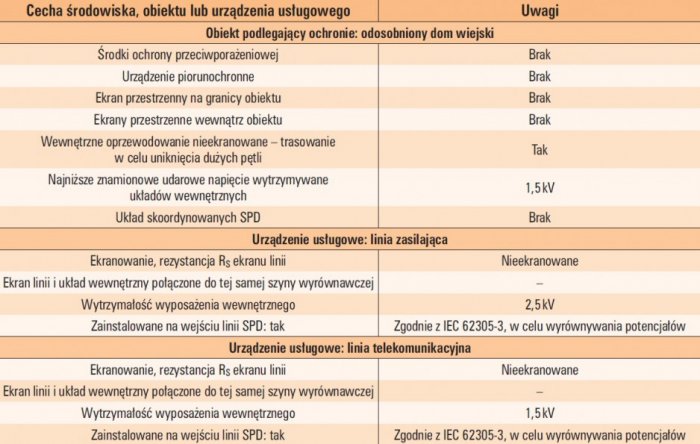

Prawdopodobieństwa uszkodzeń powstałych w obiekcie wskutek wyładowań piorunowych zależą od jego właściwości konstrukcyjnych oraz zastosowanych środków ochrony. Wartości tych prawdopodobieństw wyznacza się na podstawie proponowanych w normie [1] prawdopodobieństw cząstkowych i odpowiednich współczynników związanych z zastosowanymi środkami ochrony przed porażeniem napięciami dotykowymi i krokowymi, instalacją piorunochronną, układami ograniczników przepięć, ekranowaniem przestrzennym, rodzajem oprzewodowania, wyposażeniem obiektu itp. Przykładowe informacje niezbędne do oszacowania prawdopodobieństw strat powodowanych wyładowaniami piorunowymi dla rozważanego domu wiejskiego zestawiono w tabeli 3. [4]. Wstępnie przyjęto, że obiekt nie posiada urządzenia piorunochronnego.

Straty w obiekcie

W celu wyznaczenia średniej rocznej straty w obiekcie, wprowadza się rozróżnienie na straty powstające wskutek [1]:

porażenia napięciami dotykowymi i krokowymi L_t,
uszkodzeń fizycznych L_f,
awarii układów wewnętrznych L_o.

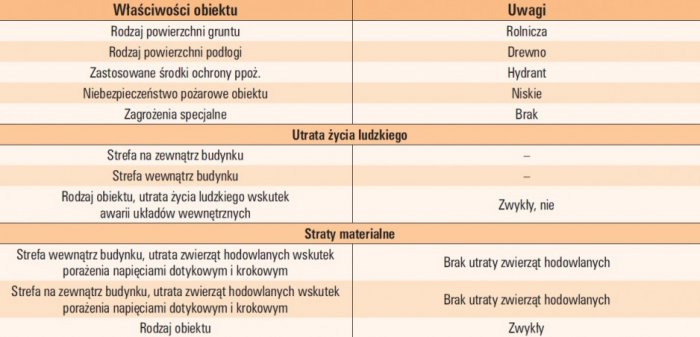

W normie [1] zaproponowano sposób wyznaczenia wartości L_t, L_f i L_o dla poszczególnych rodzajów strat w powiązaniu z wywołującymi je uszkodzeniami za pomocą odpowiednich zależności matematycznych. Podano również typowe średnie wartości L_t, L_f i L_o dla każdego rodzaju straty, w zależności od przeznaczenia obiektu poddawanego ochronie. Przy szacowaniu strat, specyficzne właściwości obiektu poddawanego ochronie uwzględnia się za pomocą współczynników zmniejszających lub zwiększających wspomniane wyżej wartości L_t, L_f i L_o. Współczynniki te zależą od rodzaju gruntu i/lub powierzchni podłogi, zastosowanych środków przeciwpożarowych, ryzyka pożarowego obiektu i występowania w obiekcie zagrożeń specjalnych. Informacje niezbędne do wyznaczenia strat dla przykładu domu wiejskiego zestawiono w tabeli 4. [4].

Komponenty ryzyka

Po wyznaczeniu wszystkich wymaganych wielkości (liczby groźnych zdarzeń, prawdopodobieństw uszkodzeń oraz wielkości strat) można przejść do obliczenia właściwych komponentów ryzyka, korzystając ze szczegółowych wzorów przedstawionych w normie [1].

W rozważanym przykładzie domu wiejskiego występują ryzyko utraty życia ludzkiego R₁ oraz ryzyko strat materialnych R₄. Odpowiednie wartości ryzyka R₁ i R₄ obliczone dla tego przypadku z wykorzystaniem opisanej procedury zestawiono w tabeli 5. [4]

Z zestawienia wynika, że ryzyko utraty życia lub zdrowia R₁ jest niższe niż ryzyko tolerowane (tab. 1.). Budynek nie wymaga więc żadnych dodatkowych środków zmniejszających to ryzyko. Przyjmując tolerowane ryzyko strat materialnych na poziomie 10^–3 (tab. 1.), obiekt nie wymaga również dodatkowych środków ochrony zmniejszających ryzyko takich strat.

W celu ułatwienia przeprowadzenia obliczeń poszczególnych komponentów ryzyka oraz doboru środków ochrony, opracowano program komputerowy RAC (Risk Assessment Calculator). Program ten jest dołączany do normy PN-EN 62305-2. W normie pojawia się jednak wyraźny zapis, że narzędzie to nie wdraża pełnej funkcjonalności normy i jest przeznaczone jedynie do uzyskania wstępnych oszacowań dla przypadków nieskomplikowanych obiektów. Okno dialogowe programu, zawierające uproszczone dane wejściowe zastosowane dla rozpatrywanego przypadku domu wiejskiego, przedstawiono na rysunku 2. Wyznaczone wartości ryzyka otrzymane za pomocą tego programu (rys. 2.) wynoszą:

utrata życia ludzkiego R₁=7,69×10^–6,
utrata wartości ekonomicznej (straty materialne) R₄=5,18×10^–4,

Otrzymane wartości różnią się od obliczonych przy zastosowaniu procedury opisanej w normie (tab. 5.).

Literatura

PN-EN 62305-2:2008 Ochrona odgromowa. Część 2: Zarządzanie ryzykiem.
ITU-T Recommendation K.39. (10/96) Protection against interference, Risk assessment of damages to telecommunication sites due to lightning discharges.
PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. 4.R. Markowska, A. W. Sowa, Ochrona odgromowa obiektów budowlanych, seria „Zeszyty dla elektryków”, nr 6, Dom Wydawniczy MEDIUM, Warszawa 2009.
