Napięcia i prądy udarowe indukowane w instalacjach w obiekcie uderzonym przez piorun

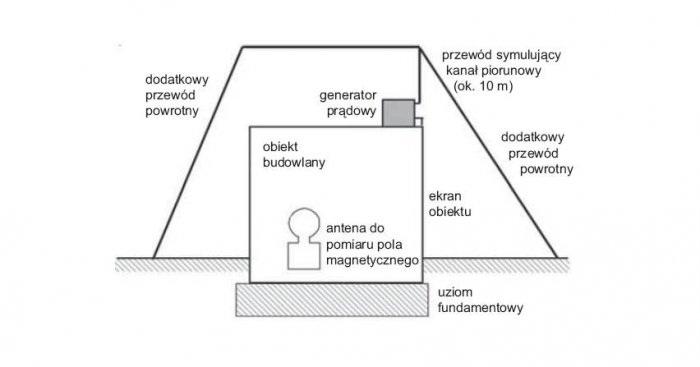

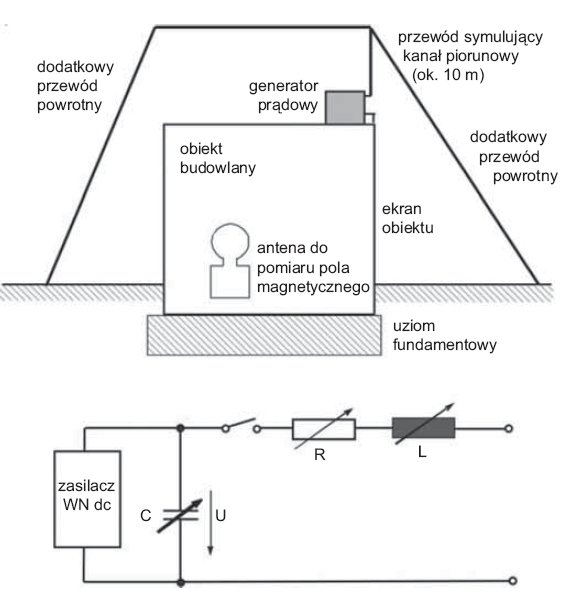

Rys. 1. Badanie skuteczności ekranowania konstrukcji obiektu: a) ogólny układ połączeń, b) schemat elektryczny generatora

Rys. 1. Badanie skuteczności ekranowania konstrukcji obiektu: a) ogólny układ połączeń, b) schemat elektryczny generatora

Przystępując do oceny zagrożenia przepięciowego przyłączy urządzeń należy posiadać podstawowe informacje o wartościach szczytowych oraz kształtach napięć i prądów udarowych powstających w instalacjach niskonapięciowych ułożonych w obiektach budowlanych. W przypadku obiektów posiadających urządzenia piorunochronne LPS (Lightning Protection System) należy uwzględnić zagrożenie występujące podczas bezpośredniego wyładowania piorunowego w ten obiekt. W takim przypadku do określenia wartości szczytowych udarów indukowanych w układach przewodów można próbować wykorzystać wyniki badań terenowych, laboratoryjnych oraz obliczeń numerycznych.

Zobacz także

Zasadność wykonywania diagnostyki ograniczników przepięć w eksploatacji w sieciach najwyższych napięć

Zasadność wykonywania diagnostyki ograniczników przepięć w eksploatacji w sieciach najwyższych napięć Zasadność wykonywania diagnostyki ograniczników przepięć w eksploatacji w sieciach najwyższych napięć

Ograniczniki przepięć występują obecnie w dwóch rodzajach – jako odgromniki iskiernikowe (zaworowe i wydmuchowe) i ograniczniki beziskiernikowe. Ostatnim aktem prawnym określającym zakres prób dla odgromników...

Ograniczniki przepięć występują obecnie w dwóch rodzajach – jako odgromniki iskiernikowe (zaworowe i wydmuchowe) i ograniczniki beziskiernikowe. Ostatnim aktem prawnym określającym zakres prób dla odgromników było Zarządzenie Ministra Górnictwa i Energetyki z dnia 17 lipca 1987 r. (M.P. nr 25, poz. 200), które zostało uchylone przez Ustawę Prawo energetyczne w 1999 roku. Do 1999 roku zalecany był okres nie rzadziej niż 10 lat dla badań odgromników, natomiast nie było w przepisach wytycznych dla ograniczników...

Ochrona odgromowa obiektów zawierających strefy zagrożone wybuchem

Ochrona odgromowa obiektów zawierających strefy zagrożone wybuchem Ochrona odgromowa obiektów zawierających strefy zagrożone wybuchem

Podstawowym zadaniem urządzenia piorunochronnego jest przejęcie i odprowadzenie do ziemi prądu piorunowego w sposób bezpieczny dla ludzi, a także eliminujący możliwość uszkodzenia chronionego obiektu budowlanego...

Podstawowym zadaniem urządzenia piorunochronnego jest przejęcie i odprowadzenie do ziemi prądu piorunowego w sposób bezpieczny dla ludzi, a także eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz zainstalowanych w nim urządzeń.

Użytkowanie energii elektrycznej na placu budowy (część 5.)

Użytkowanie energii elektrycznej na placu budowy (część 5.) Użytkowanie energii elektrycznej na placu budowy (część 5.)

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości...

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości przypadków, także nowo wznoszone obiekty. Rozróżniamy przy tym ochronę zewnętrzną, mającą na celu zminimalizowanie skutków bezpośredniego trafienia pioruna w obiekt, oraz ochronę wewnętrzną, zabezpieczającą czułe elektroniczne urządzenia przed przepięciami powodowanymi przez zjawiska atmosferyczne...

Streszczenie

W artykule przedstawiono sposoby badań narażeń piorunowych oraz otrzymane wyniki charakteryzujące napięcia indukowanych w instalacjach niskonapięciowych ułożonych w obiektach budowlanych podczas bezpośrednich wyładowań w urządzenia piorunochronne tych obiektów.

Abstract

Voltage and current surges induced in low-voltage systems in structures strike by lightning

In paper various simulations methods and received results of overvoltages in low-voltage circuits inside the structures during direct strike to lightning protection systems were presented.

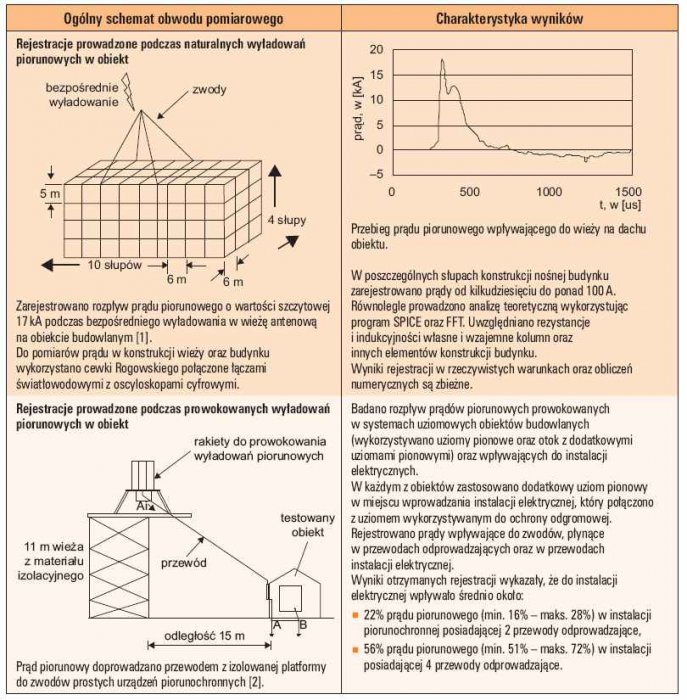

Badania zagrożeń występujących podczas wyładowania piorunowego w LPS obiektu budowlanego

Dotychczas tylko w kilku przypadkach udało się zarejestrować napięcia w instalacjach niskonapięciowych oraz prądy płynące w elementach konstrukcyjnych podczas bezpośrednich wyładowań piorunowych w obiekty budowlane (tab. 1.). Podejmowane są również próby prowokowania bezpośrednich wyładowań piorunowych w obiekty. W takich przypadkach do rozwijającego się nad obiektem wyładowania wstępnego wystrzeliwane są rakiety ciągnące za sobą cienkie przewody.

Obecnie zagrożenia stwarzane przez prądy piorunowe wyładowań prowokowanych badane są w różnorodnych obiektach budowlanych (tab. 1.), w rozbudowanych systemach elektrycznych i elektronicznych oraz w wolno stojących stacjach bazowych telefonii komórkowej. Podejmowane są również próby dokładnej oceny zagrożeń piorunowych elektrowni wiatrowych.

Symulacyjne badania w rzeczywistych obiektach

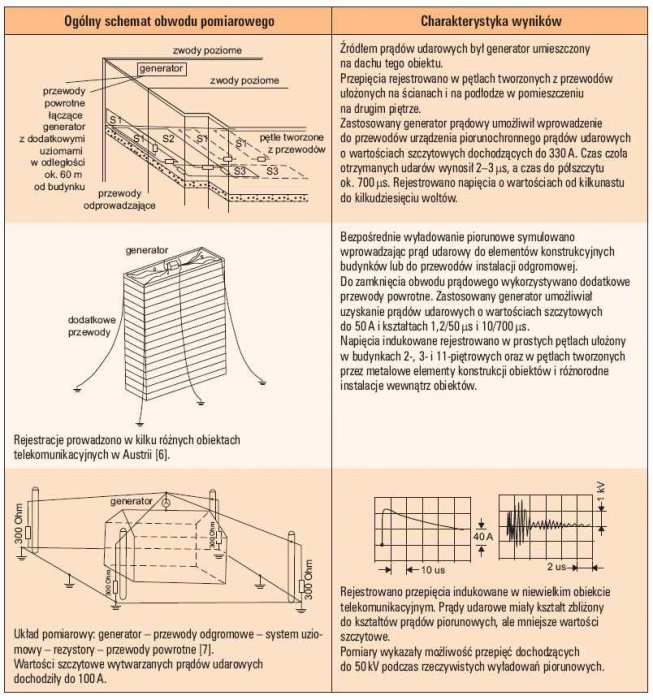

Przeprowadzenie symulacyjnych badań narażeń piorunowych wymaga posiadania doświadczenia w dziedzinie pomiarów wysokonapięciowych oraz wykorzystania specjalistycznego sprzętu pomiarowego. Wyniki takich badań można wykorzystać do przybliżonej oceny zagrożenia piorunowego urządzeń i instalacji w obiekcie, sprawdzenia różnorodnych rozwiązań ochrony odgromowej oraz do tworzenia modeli matematycznych opisujących zjawiska zachodzące podczas bezpośrednich wyładowań piorunowych w urządzenia piorunochronne obiektów budowlanych.

Podczas badań symulacyjnych do urządzenia piorunochronnego wprowadzane są prądy udarowe, których źródłem są generatory umieszczane na dachach lub obok obiektów budowlanych. Należy zauważyć, że prowadzenie takich badań zaleca norma omawiająca zasady ekranowania i wyrównywania potencjałów wewnątrz obiektów budowlanych [3] oraz norma dotycząca ochrony odgromowej centrów telekomunikacyjnych [4].

Wykonywanie symulacyjnych badań terenowych jest wskazane:

  • w przypadku konieczności oceny parametrów impulsowego pola elektromagnetycznego wywołanego wewnątrz obiektu przez rozpływający się prąd piorunowy (rys. 1.),
  • w obiektach z rozległymi systemami elektronicznymi, od których wymaga się pewnego i niezawodnego działania, np. w wybranych obiektach telekomunikacyjnych, centrach komputerowych, lotniskach, elektrowniach.

Porównując warunki występujące podczas badań symulacyjnych i w czasie rzeczywistego wyładowania piorunowego można, wykorzystując wyniki badań symulacyjnych, ocenić wartości szczytowe indukowanych przepięć atmosferycznych.

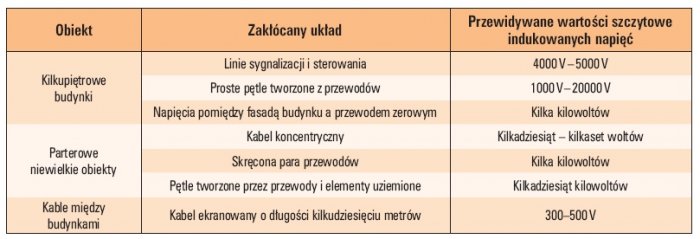

W kraju metodę badań symulacyjnych zastosowano po raz pierwszy do oceny zagrożenia piorunowego urządzeń telekomunikacyjnych w dwupiętrowym obiekcie budowlanym [5]. Przykładowe wyniki podobnych badań symulacyjnych zestawiono w tabeli 2.

Symulacje numeryczne oraz badania laboratoryjne

W wielu krajach stosunkowo niewielka średnia gęstość doziemnych wyładowań piorunowych oraz względy finansowe powodują, że do oceny zagrożenia piorunowego wykorzystywane są wyniki badań laboratoryjnych oraz symulacji numerycznych zachodzących zjawisk.

W prowadzonych symulacjach numerycznych również zwraca się szczególną uwagę na przypadki bezpośrednich wyładowań w urządzenia piorunochronne obiektów budowlanych.

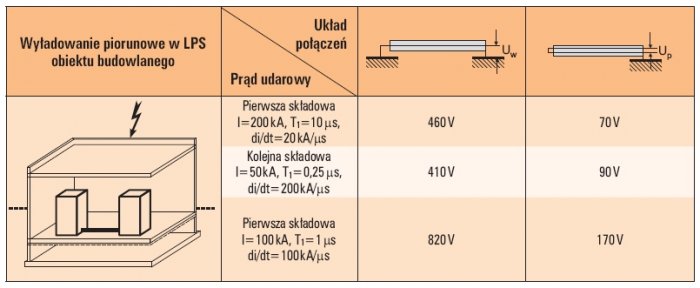

W przypadku rozległego obiektu budowlanego wymagającego I poziomu ochrony obliczone wartości szczytowe napięć w ekranowanych przewodach o długości 100 m nie przekraczały 900 V [8] (tab. 3.).

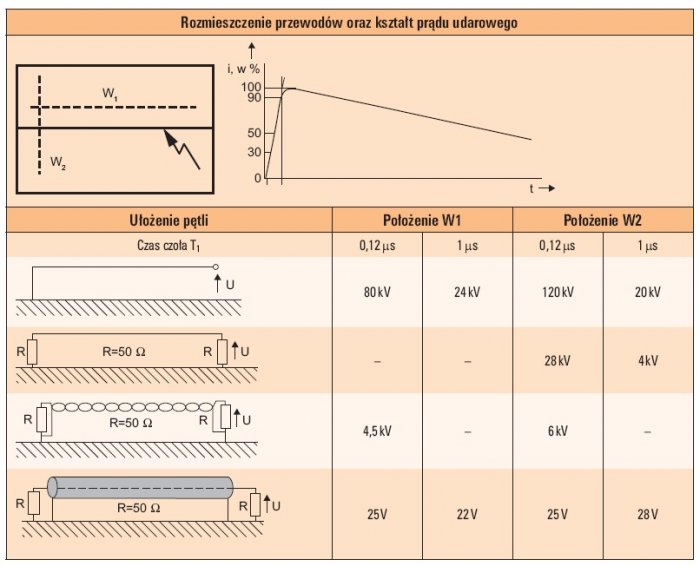

Próbowano również określić wpływ konstrukcji obiektu na wielkość indukowanych napięć piorunowych (tab. 4.). W obiektach, w których zastosowano gęstą siatkę tworzoną z prętów zbrojeniowych, praktycznie wyeliminowano zagrożenia stwarzane przez rozpływający się prąd piorunowy (przepięcia dochodziły jedynie do 50 V [8]).

Brak informacji o obiekcie, w którym ułożono przewody, zastosowanym urządzeniu piorunochronnym, miejscach symulowanych wyładowań piorunowych oraz rozmieszczeniu badanych przewodów wewnątrz obiektu powoduje, że trudno jednoznacznie ocenić przydatność danych przedstawionych w tabeli 3. do oceny narażeń piorunowych. Podobne zastrzeżenia dotyczą również wyników obliczeń określających wpływ konstrukcji obiektu na poziomy indukowanych przepięć piorunowych (tab. 4.).

Próbę dokładnego modelowania bezpośredniego wyładowania piorunowego w obiekt budowlany i określenia narażeń wywoływanych przez rozpływający się prąd piorunowy w różnorodnych układach przewodów urządzenia piorunochronnego podjęto wykorzystując dostępne obecnie programy obliczeniowe oparte na teorii pola elektromagnetycznego. Takie podejście zastosowano do obliczeń napięć indukowanych w prostych układach przewodów ułożonych wewnątrz rozległych obiektów typu halowego o wymiarach 48x24x12 m.

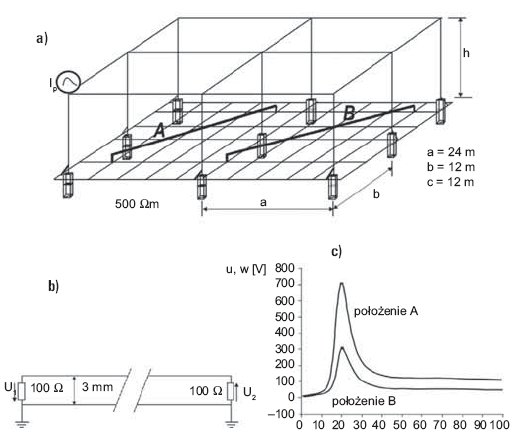

Ogólny widok nadziemnych, przewodzących elementów konstrukcyjnych hali oraz rozbudowanego systemu uziomowego przedstawiono na rysunku 2a. Wewnątrz hali umieszczono dwa identyczne układy przewodów o długości 22,6 m (rys. 2b) w różnych odległościach od przewidywanego miejsca wyładowania (układ A i B na rysunku 2a). Napięcia powstające w powyższych układach przewodów na rezystancjach o wartości 100 Ω wyznaczono zakładając:

  • wystąpienie wyładowania piorunowego w narożnik obiektu,
  • przepływ prądu udarowego 100 kA, 10/350 μs, symulującego prąd piorunowy 1. wyładowania w kanale,
  • rozbudowany system uziomowy obiektu składający się z uziomów fundamentowych poszczególnych słupów hali oraz siatki o okach 5 m x5 m zakopanej na głębokości

0,8 m w gruncie o rezystywności 500 Ωm.

Analizowane układy przewodów umieszczono wewnątrz obiektu w taki sposób, że ich końce znajdowały się w odległości ok. 5,7 m od najbliższego słupa hali (rys. 2a).

W analizowanych układach przewodów wyznaczono następujące wartości indukowanych napięć:

  • 730 V – napięcie w układzie A,
  • 320 V – napięcie w układzie B.

Powyższe wartości przepięć wyznaczono w przypadku zagrożenia stwarzanego przez prąd pierwszego wyładowania piorunowego.

Prądy kolejnych wyładowań o znacznie większych stromościach narastania mogą zaindukować napięcia nawet o rząd wielkości większe od przedstawionych. Znacznie większe zagrożenie przepięciowe występuje w układach przewodów ułożonych w niewielkich obiektach budowlanych posiadających typowe urządzenia piorunochronne. Przykładowe wyniki obliczeń napięć indukowanych w prostych obwodach przesyłu sygnałów (pojedyncze przewody, skrętka, kable ekranowane) ułożonych w 1-piętrowym budynku przedstawiono w tabeli 5. [9].

Kształty obliczonych napięć indukowanych mają najczęściej formę wysokoczęstotliwościowych tłumionych oscylacji. W tabeli 6. zestawiono, wyznaczone teoretycznie oraz określone na podstawie wyników badań symulacyjnych prowadzonych w rzeczywistych obiektach, wartości napięć indukowanych w różnego rodzaju układach przez prąd udarowy o stromości narastania 100 kA/*s i wartości szczytowej 100 kA.

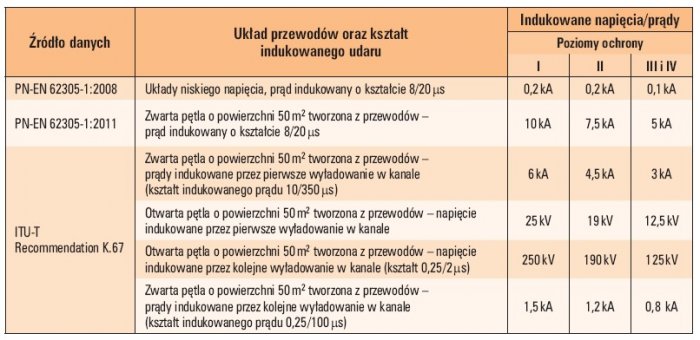

Próbę uogólnienia zagrożenia występującego podczas bezpośredniego wyładowania w urządzenie piorunochronne obiektu budowlanego przedstawiono w normach ochrony odgromowej oraz zaleceniach ITU. Przewidywane wartości szczytowe napięć/prądów udarowych indukowanych w układach przewodów zestawiono w tabeli 7.

Podsumowanie

Ocena zagrożenia piorunowego oraz właściwy dobór urządzeń do ograniczania przepięć wymagają oszacowania wartości szczytowych napięć powstających w instalacjach ułożonych w obiektach budowlanych podczas bezpośrednich wyładowań w urządzenia piorunochronne tych obiektów. Przedstawione wyniki badań terenowych laboratoryjnych oraz obliczeń wskazują, że powstające przepięcia przekraczają poziomy odporności udarowej przyłączy zasilania i sygnałowych typowych urządzeń elektrycznych i elektronicznych, zatem zapewnienie bezawaryjnego ich działania wymaga zastosowania odpowiednio dobranych i rozmieszczonych urządzeń do ograniczania przepięć.

Literatura

  1. J. Kato, H. Kawano, T. Tominaga, S. Kuramoto, Investigation of lightning surge current induced in reinforced concrete buildings by direct strikes, IEEE, International Symposium on EMC, 13–17 Aug., 2001, s. 1009–1014.
  2. V. A. Rakov, M. A. Uman, M. I. Fernandez, C. T. Mata, K. J. Rambo, M. V. Stapleton, R. R. Sutil, Direct Lightning Strikes to the Lightning Protective System of a Residential Building: Triggered-Lightning Experiments, IEEE Transactions on Power Delivery, vol. 17, no. 2, 2002, s. 575–586.
  3. PN-EN 62305-4:2009 Ochrona odgromowa. Część 4: Urządzenia elektryczne i elektroniczne w obiektach budowlanych.
  4. ITU-T Recommendation K.40. (10/1996), Series K: Protection against interference. Protection against LEMP in telecommunications centers.
  5. A. Sowa, Analiza zagrożenia piorunowego urządzeń elektronicznych, Rozprawy Naukowe nr 2, Wydawnictwo Politechniki Białostockiej, 1990.
  6. W. Breuning, Bestimmung der Spannungen, die bei Blitzeinschlag ins Ableitersystem eines Bauwerkes an den elektrischen Leitungen innerhalb dieses Gebäudes zu erwarten sind. Dissertationen, Technische Universität Wien, 1981.
  7. K. Pflüger, E. Popp, Ermittlung der in Kleineren Fernmeldegebäuden zu Erwartenden Blitzüberspannungen durch Simulation von Blitzeinschlägen, 18th ICLP, Münich, Germany, 1985.
  8. F. Pigler, Blitzschutz elektronischer Anlagen. Grundlagen und praktische Losungen, Franzis-Verlag 1998.
  9. K. Pflüger, E. Popp, Ermittlung der in Kleineren Fernmeldegebäuden zu Erwartenden Blitzüberspannungen durch Simulation von Blitzeinschlägen, 18th ICLP, Münich, Germany, 1985.
