Przegląd i kontrola instalacji elektrycznych i instalacji (urządzeń) piorunochronnych w budynku

Układ do pomiaru rezystancji uziomu metodą techniczną

Układ do pomiaru rezystancji uziomu metodą techniczną

Obowiązek zapewnienia wymaganego stanu technicznego instalacji (urządzeń) piorunochronnych w budynku, zgodnie z wymaganiami Polskiej Normy PN/E-05003, PN-IEC 61024 oraz PN-IEC 61312, obciąża właściciela lub zarządcę budynku. Sprawdzanie okresowe obejmuje przeprowadzenie oględzin instalacji elektrycznej (bez jej demontażu lub z częściowym jej demontażem), a następnie powinno być uzupełnione właściwymi pomiarami i próbami, łącznie ze sprawdzeniem wymaganych czasów zadziałania urządzeń ochronnych różnicowoprądowych.

Zobacz także

Porażenia prądem elektrycznym o wysokiej częstotliwości

Porażenia prądem elektrycznym o wysokiej częstotliwości Porażenia prądem elektrycznym o wysokiej częstotliwości

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane...

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane prądem rażeniowym o wysokiej częstotliwości różnią się od skutków, które wywołuje prąd przemienny 50 Hz.

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.) Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2]...

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2] ukazała się w 2005 roku. Jest to norma niezwykle ważna i niestety mało znana. Zapisano w niej, że „jej celem jest podanie podstawowych zasad i wymagań, które są wspólne dla instalacji, sieci i urządzeń elektrycznych lub niezbędne dla ich koordynacji”. Wymagania normy dotyczą głównie ochrony przeciwporażeniowej...

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 2.). Norma PN-HD 60364-4-41 (U)

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 2.). Norma PN-HD 60364-4-41 (U) Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 2.). Norma PN-HD 60364-4-41 (U)

Pod koniec 2005 r. IEC przesłało do krajowych Komitetów Normalizacyjnych projekt dokumentu IEC 603 64-4-41, Ed.5 z prośbą o wyrażenie o nim opinii. Projekt normy został opracowany przy uwzględnieniu postanowień...

Pod koniec 2005 r. IEC przesłało do krajowych Komitetów Normalizacyjnych projekt dokumentu IEC 603 64-4-41, Ed.5 z prośbą o wyrażenie o nim opinii. Projekt normy został opracowany przy uwzględnieniu postanowień normy IEC 61140:2001 i równoważnej normy polskiej PN-EN 61140 [2]. Dokument ten został już zatwierdzony i w grudniu 2005 r. został ustanowiony jako norma IEC 60364-4-41:2005 [1].

Obowiązek zapewnienia wymaganego stanu technicznego instalacji elektrycznych w budynku obciąża:

  • dostawcę energii elektrycznej w zakresie układów pomiaroworozliczeniowych,
  • właściciela lub zarządcę budynku w zakresie oprzewodowania, osprzętu, aparatury rozdzielczej i sterowniczej, urządzeń zabezpieczających oraz uziemienia,
  • użytkownika lokalu w zakresie łączników instalacyjnych, gniazd wtyczkowych, bezpieczników topikowych, wyłączników nadprądowych, wyłączników ochronnych różnicowoprądowych oraz odbiorników energii elektrycznej, stanowiących wyposażenie lokalu.

Do obowiązków właściciela lub zarządcy budynku w zakresie utrzymania stanu technicznego instalacji elektrycznych należy:

  • uczestnictwo w odbiorze technicznym instalacji po jej wykonaniu, rozbudowie, remoncie lub naprawie,
  • uczestnictwo w kontroli okresowej, przy badaniu instalacji elektrycznych w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony przed porażeniem, rezystancji izolacji przewodów oraz uziemień instalacji i aparatów,
  • sporządzanie planów kontroli okresowych, planów napraw i wymian, zamierzeń remontowych oraz zapewnienie pełnej realizacji tych planów,
  • systematyczna kontrola jakości prac eksploatacyjnych (robót konserwacyjnych),
  • zapewnienie realizacji zaleceń pokontrolnych, wydawanych przez upoważnione do kontroli organy nadzoru budowlanego,
  • przeprowadzanie doraźnej kontroli stanu technicznego instalacji elektrycznych, w przypadku zaistnienia zagrożenia życia lub zdrowia użytkowników lokali, bezpieczeństwa mienia i środowiska,
  • udział w pracach związanych z likwidacją skutków awarii i zakłóceń,
  • prowadzenie dokumentacji eksploatacyjnych instalacji elektrycznych,
  • bieżące działanie, zapewniające bezpieczeństwo użytkowania energii elektrycznej.

Do obowiązków użytkownika lokalu w zakresie utrzymania stanu technicznego instalacji elektrycznych należy:

  • udostępnianie lokalu w celu wykonywania obowiązków obciążających właściciela lub zarządcę budynku,
  • w przypadku stwierdzenia nieprawidłowości funkcjonowania instalacji elektrycznych, niezwłoczne powiadamianie właściciela lub zarządcy budynku o tym fakcie,
  • utrzymywanie wymaganego stanu technicznego urządzeń elektrycznych w lokalu i przestrzeganie zasad bezpiecznego użytkowania energii elektrycznej,
  • realizacja zaleceń pokontrolnych, określonych podczas oceny stanu technicznego instalacji elektrycznych obciążających użytkownika lokalu.

Obowiązek zapewnienia wymaganego stanu technicznego instalacji (urządzeń) piorunochronnych w budynku, zgodnie z wymaganiami Polskiej Normy PN/E-05003, PN-IEC 61024 oraz PN-IEC 61312, obciąża właściciela lub zarządcę budynku.

Obowiązkiem nałożonym na właściciela lub zarządcę budynku, wynikającym z Ustawy Prawo budowlane, jest użytkowanie budynku zgodnie z jego przeznaczeniem i wymaganiami ochrony środowiska oraz utrzymywanie go w należytym stanie technicznym i estetycznym, a także poddawanie, w czasie jego użytkowania, okresowym kontrolom, polegającym na sprawdzeniu stanu sprawności technicznej i wartości użytkowej całego budynku, jego estetyki oraz otoczenia.

Kontrole w zakresie dotyczącym instalacji elektrycznych i piorunochronnych powinny być przeprowadzane okresowo:

  • co najmniej raz w roku, polegające na sprawdzeniu stanu technicznej sprawności instalacji narażonych na szkodliwe wpływy atmosferyczne lub niszczące działania czynników występujących podczas użytkowania budynku,
  • co najmniej raz na 5 lat, polegające na badaniu instalacji elektrycznych i piorunochronnych, w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony przed porażeniem, rezystancji izolacji przewodów oraz uziemień instalacji i aparatów.

Kontrolę stanu technicznego instalacji elektrycznych i piorunochronnych powinny przeprowadzać osoby posiadające kwalifikacje wymagane przy wykonywaniu dozoru nad eksploatacją odpowiednich instalacji i urządzeń elektrycznych.

Sprawdzenia odbiorcze – oględziny

Oględziny należy wykonać przed przystąpieniem do pomiarów i prób, zwykle przed włączeniem zasilania instalacji. W zależności od potrzeb należy sprawdzić co najmniej:

  • sposób ochrony przed porażeniem prądem elektrycznym,
  • występowanie przegród ogniowych i innych środków zapobiegających rozprzestrzenianiu się ognia oraz ochrony przed skutkami działania ciepła,
  • dobór przewodów z uwagi na obciążalność prądową i spadek napięcia,
  • dobór i nastawienie urządzeń zabezpieczających i sygnalizacyjnych,
  • występowanie i prawidłowe umieszczenie właściwych urządzeń do odłączania izolacyjnego i łączenia,
  • dobór urządzeń i środków ochrony, właściwych ze względu na wpływy zewnętrzne,
  • prawidłowe oznaczenie przewodów neutralnych i ochronnych,
  • przyłączenie łączników jednobiegunowych do przewodów fazowych,
  • występowanie schematów, napisów ostrzegawczych lub innych podobnych informacji,
  • oznaczenie obwodów, urządzeń zabezpieczających przed prądem przetężeniowym, łączników, zacisków itp.,
  • poprawność połączeń przewodów,
  • występowanie i ciągłość przewodów ochronnych, w tym przewodów ochronnych połączeń wyrównawczych głównych i połączeń wyrównawczych dodatkowych,
  • dostępność urządzeń, umożliwiającą wygodną obsługę, identyfikację i konserwację.

W zależności od potrzeb należy przeprowadzić, w miarę możliwości w następującej kolejności, wymienione niżej pomiary i próby.

Pomiary i próby

Próba ciągłości elektrycznej przewodówNależy wykonać próbę ciągłości elektrycznej:

  • przewodów ochronnych, w tym przewodów ochronnych w połączeniach wyrównawczych głównych i w połączeniach wyrównawczych dodatkowych,
  • przewodów czynnych, występujących w obwodach odbiorczych ukształtowanych w formie pierścienia przyłączonego do jednego punktu obwodu zasilającego.

Próbę ciągłości przewodów należy wykonać metodą techniczną lub miernikiem rezystancji. Zaleca się wykonywanie próby przy użyciu źródła prądu stałego lub przemiennego o napięciu od 4 do 24 V w stanie bezobciążeniowym i prądem co najmniej 0,2 A. W przypadkach budzących wątpliwość co do skuteczności ochronnych połączeń wyrównawczych dodatkowych należy sprawdzić, czy rezystancja R między równocześnie osiągalnymi częściami przewodzącymi dostępnymi i częściami przewodzącymi obcymi spełnia następujący warunek:

gdzie:

UL – napięcie dotykowe dopuszczalne długotrwale w [V],

Ia – prąd powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie, w [A].

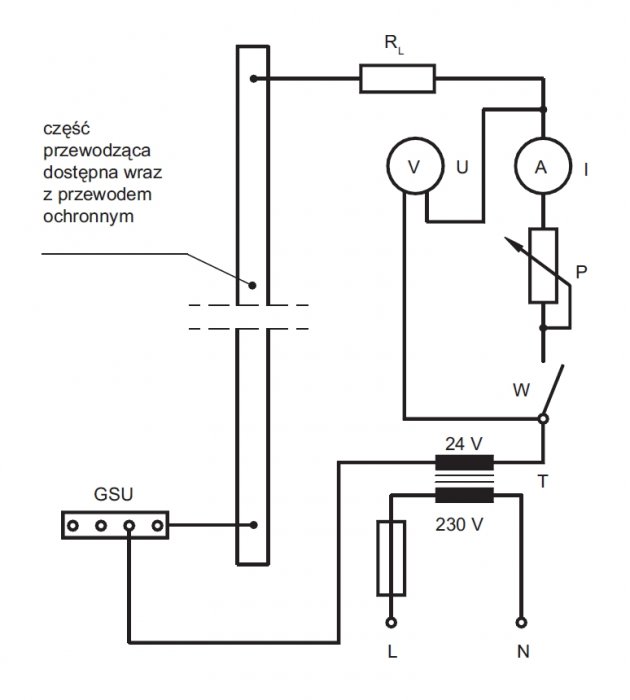

Układ do próby ciągłości elektrycznej przewodów i pomiaru rezystancji przewodów przedstawiony jest na rysunku 1.

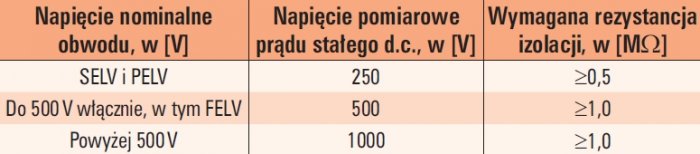

Pomiar rezystancji izolacji instalacji elektrycznej

Podstawowym badaniem ochrony przed dotykiem bezpośrednim (ochrony podstawowej) jest pomiar rezystancji izolacji instalacji elektrycznej. Pomiar należy wykonywać, po wyłączeniu zasilania i odłączeniu odbiorników, miernikiem na prąd stały przy obciążeniu prądem 1 mA. Rezystancję izolacji należy mierzyć między przewodami czynnymi a przewodem ochronnym, przyłączonym do układu uziemiającego. Do celów tego pomiaru przewody czynne można połączyć razem. W pomieszczeniach, w których występuje zagrożenie pożarowe, pomiar rezystancji izolacji powinien być wykonany między przewodami czynnymi. W takim przypadku rezystancję izolacji należy mierzyć:

  • między kolejnymi parami przewodów czynnych,
  • między każdym przewodem czynnym a ziemią.

Przewody ochronne PE i ochronno-neutralne PEN mogą służyć jako połączenie z ziemią.

W przypadku, gdy istnieje prawdopodobieństwo, że ograniczniki przepięć lub inne urządzenia mogą mieć wpływ na pomiar, lub mogą się uszkodzić, takie urządzenia należy odłączyć przed wykonaniem pomiaru rezystancji izolacji. Jeżeli odłączenie takich urządzeń jest niemożliwe, wówczas napięcie pomiarowe dotyczące danego obwodu może być obniżone do 250 V d.c., natomiast rezystancja izolacji powinna mieć wartość co najmniej 1 MΩ. Minimalne wartości rezystancji izolacji i wymagane napięcia pomiarowe podane są w tabeli 1.

Sprawdzenie ochrony za pomocą SELV, PELV, separacji elektrycznej lub nieuziemionych połączeń wyrównawczych miejscowych

W przypadku ochrony za pomocą bardzo niskiego napięcia SELV, separację części czynnych układu SELV od części czynnych innych obwodów i od ziemi należy sprawdzić mierząc rezystancję izolacji. Zmierzone wartości rezystancji powinny być zgodne z wartościami podanymi w tabeli 1.

W przypadku ochrony za pomocą bardzo niskiego napięcia PELV, separację części czynnych układu PELV od części czynnych innych obwodów należy sprawdzić mierząc rezystancję izolacji. Zmierzone wartości rezystancji powinny być zgodne z wartościami podanymi w tabeli 1.

W przypadku ochrony za pomocą separacji elektrycznej, separację części czynnych jednego obwodu od części czynnych innych obwodów i od ziemi należy sprawdzić mierząc rezystancję izolacji. Zmierzone wartości rezystancji powinny być zgodne z wartościami podanymi w tabeli 1.

W przypadku ochrony za pomocą nieuziemionych połączeń wyrównawczych miejscowych, należy mierzyć rezystancję izolacji między nieuziemionymi przewodami ochronnymi a ziemią. Zmierzone wartości rezystancji powinny być zgodne z wartościami podanymi w tabeli 1.

Pomiar rezystancji/impedancji izolacji podłóg i ścian

Ochrona przed dotykiem pośrednim (ochrona przy uszkodzeniu) przez zastosowanie izolowania stanowiska wymaga przeprowadzenia pomiarów rezystancji/impedancji podłóg i ścian. Rezystancja/impedancja izolacyjnych podłóg i ścian w każdym punkcie pomiaru nie powinna być mniejsza niż:

  • 50 kΩ, jeżeli nominalne napięcie instalacji nie przekracza 500 V,

lub

  • 100 kΩ, jeżeli nominalne napięcie instalacji przekracza 500 V.

Pomiar rezystancji/impedancji podłóg i ścian wykonuje się przy nominalnym napięciu instalacji względem ziemi i przy nominalnej częstotliwości lub przy niższym napięciu (minimum 25 V) takiej samej częstotliwości, w powiązaniu z pomiarem rezystancji izolacji. Pomiar należy wykonywać za pomocą:

  • elektrody probierczej składającej się z metalowej płytki kwadratowej, o bokach 250 mm i zwilżonego, wchłaniającego wodę, kwadratowego kawałka papieru lub tkaniny, o bokach około 270 mm, z którego usunięto nadmiar wody. Tkaninę lub papier umieszcza się między metalową płytką a badaną powierzchnią. W czasie pomiaru do elektrody przykłada się siłę około 750 N – w przypadku podłóg oraz 250 N – w przypadku ścian,
  • elektrody probierczej w postaci metalowego statywu trójnożnego, którego elementy, spoczywające na podłodze, tworzą wierzchołki trójkąta równobocznego. Każdy z podtrzymujących punktów jest wyposażony w elastyczną podstawę zapewniającą, po obciążeniu, dokładny styk z badaną powierzchnią o powierzchni około 900 mm2, przedstawiający rezystancję mniejszą niż 5 kΩ. Przed pomiarami badaną powierzchnię czyści się przy użyciu płynu czyszczącego. W przypadku wykonywania pomiarów podłóg do trójnogu przykłada się siłę 750 N, a w przypadku ścian – 250 N.

Rezystancję/impedancję należy mierzyć między elektrodą probierczą a ziemią. Należy wykonać co najmniej trzy pomiary w tym samym pomieszczeniu, w tym jeden w odległości około 1 m od znajdującej się w tym pomieszczeniu dostępnej części przewodzącej obcej. Pozostałe dwa pomiary należy wykonać dla większych odległości.

Sprawdzenie skuteczności ochrony przed dotykiem pośrednim (ochrony przy uszkodzeniu) za pomocą samoczynnego wyłączenia zasilania Układ sieci TN

Sprawdzenie skuteczności ochrony przed dotykiem pośrednim (ochrony przy uszkodzeniu) za pomocą samoczynnego wyłączenia zasilania w układzie sieci TN polega na sprawdzeniu, czy spełniony jest warunek:

gdzie:

Zs – impedancja pętli zwarciowej, obejmującej źródło zasilania, przewód liniowy do miejsca zwarcia i przewód ochronny od miejsca zwarcia do źródła zasilania, w [Ω],

Ia – prąd powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie, w [A],

Uo – nominalne napięcie przewodu liniowego względem ziemi, w [V].

Przeprowadza się pomiar impedancji pętli zwarciowej. Określa się prąd Ia na podstawie charakterystyk czasowo-prądowych urządzeń zabezpieczających dla wymaganych czasów wyłączenia (na przykład 0,2; 0,4; 5 s przy Uo=230 V) lub znamionowego prądu różnicowego przy zastosowaniu urządzeń ochronnych różnicowoprądowych, poprzez oględziny zabezpieczeń nadprądowych lub oględziny i sprawdzenie działania urządzeń ochronnych różnicowoprądowych. Pomiar impedancji pętli zwarciowej należy wykonać przy tej samej częstotliwości jak częstotliwość znamionowa obwodu. Przykładową metodę pomiaru impedancji pętli zwarciowej przedstawiono na rysunku 2. Przed wykonaniem pomiaru impedancji pętli zwarciowej należy przeprowadzić próbę ciągłości elektrycznej przewodów ochronnych. Jeżeli do samoczynnego wyłączenia zasilania zastosowano urządzenia ochronne różnicowoprądowe o prądzie IΔn≤500 mA, to zwykle pomiar impedancji pętli zwarciowej nie jest konieczny.

Jeżeli są dostępne obliczenia impedancji pętli zwarciowej lub rezystancji przewodów ochronnych, a sposób wykonania instalacji umożliwia sprawdzenie długości i przekroju przewodów, wystarczającą jest próba ciągłości elektrycznej przewodów.

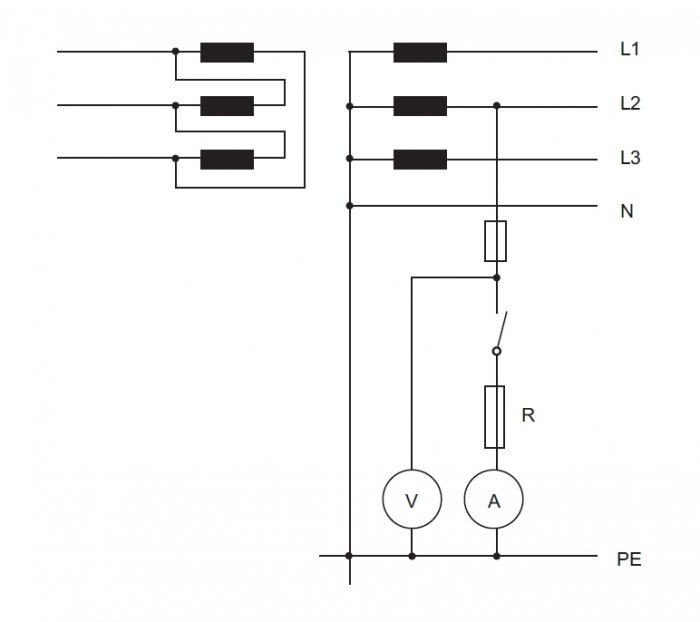

Pomiar impedancji pętli zwarciowej metodą spadku napięcia (rys. 2.)

Napięcie sprawdzanego obwodu należy zmierzyć, załączając lub wyłączając obciążenie o regulowanej rezystancji R. Impedancję pętli zwarciowej oblicza się według wzoru:

gdzie:

Zs – impedancja pętli zwarciowej w [Ω],

U1 – napięcie zmierzone z wyłączoną rezystancją obciążenia, w [V],

U2 – napięcie zmierzone z włączoną rezystancją obciążenia, w [V],

IR – prąd płynący przez rezystancję obciążenia, w [A].

Układ sieci TT

Sprawdzenie skuteczności ochrony przed dotykiem pośrednim (ochrony przy uszkodzeniu) przez samoczynne wyłączenie zasilania w układzie sieci TT, jeżeli wyłączenie zasilania realizowane jest przez urządzenie ochronne różnicowoprądowe, polega na sprawdzeniu, czy spełniony jest warunek:

gdzie:

RA – całkowita rezystancja uziomu i przewodu ochronnego łączącego części przewodzące dostępne z uziomem, w [Ω],

IΔn – znamionowy prąd różnicowy, w [A],

UL – napięcie dotykowe dopuszczalne długotrwale, w [V].

W warunkach środowiskowych normalnych wartość UL wynosi 50 V dla prądu przemiennego i 120 V dla prądu stałego. W warunkach środowiskowych o zwiększonym zagrożeniu wartość UL wynosi 25 V i 12 V dla prądu przemiennego oraz 60 V i 30 V dla prądu stałego. Przeprowadza się pomiar rezystancji uziomu i przewodu ochronnego łączącego części przewodzące dostępne z uziomem. Określa się znamionowy prąd różnicowy zastosowanego urządzenia ochronnego różnicowoprądowego, poprzez oględziny i sprawdzenie działania urządzenia ochronnego różnicowoprądowego.

Jeżeli wyłączenie zasilania realizowane jest przez urządzenia zabezpieczające przed przetężeniami (zabezpieczenia nadprądowe), sprawdzenie skuteczności ochrony przed dotykiem pośrednim (ochrony przy uszkodzeniu) polega na sprawdzeniu, czy spełniony jest warunek:

gdzie:

Zs – impedancja pętli zwarciowej obejmującej źródło zasilania, przewód liniowy do miejsca zwarcia, przewód ochronny części przewodzących dostępnych, przewód uziemiający, uziom instalacji oraz uziom źródła zasilania, w [Ω],

Ia – prąd powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie, w [A],

Uo – nominalne napięcie przewodu liniowego względem ziemi, w [V].

Przeprowadza się pomiar impedancji pętli zwarciowej. Określa się prąd Ia na podstawie charakterystyk czasowo-prądowych aparatów zabezpieczających dla wymaganych czasów wyłączenia (na przykład 0,2; 1 s przy Uo=230 V) poprzez oględziny zabezpieczeń nadprądowych.

Układ sieci IT

Przy pojedynczym zwarciu z ziemią w układzie sieci IT prąd uszkodzeniowy jest mały i samoczynne wyłączenie zasilania nie jest bezwzględnie wymagane pod warunkiem, że spełnione jest następujące wymaganie:

gdzie:

RA – całkowita rezystancja uziomu i przewodu ochronnego łączącego części przewodzące dostępne z uziomem, w [Ω],

Id – prąd uszkodzeniowy pojedynczego zwarcia z ziemią o pomijalnej impedancji pomiędzy przewodem liniowym i częścią przewodzącą dostępną, w [A]. Przy wyznaczaniu wartości prądu Id należy uwzględnić prądy upływowe oraz całkowitą impedancję uziemienia instalacji elektrycznej,

UL – napięcie dotykowe dopuszczalne długotrwale, w [V].

W warunkach środowiskowych normalnych wartość UL wynosi 50 V dla prądu przemiennego i 120 V dla prądu stałego. W warunkach środowiskowych o zwiększonym zagrożeniu wartość UL wynosi 25 i 12 V dla prądu przemiennego oraz 60 i 30 V dla prądu stałego. Wartość prądu Id powinna być podana w dokumentacji technicznej lub przeprowadza się obliczenia albo pomiar prądu Id. Pomiar jest wykonywany tylko wówczas, gdy nie ma podanej wartości prądu Id w dokumentacji technicznej lub przeprowadzenie obliczeń jest niemożliwe z powodu braku wszystkich parametrów.

W przypadkach, w których układ sieci IT jest użyty z uwagi na ciągłość zasilania, należy zastosować urządzenie monitorujące stan izolacji w celu ujawnienia pojedynczego zwarcia z ziemią. Urządzenie to powinno uruchomić sygnalizację akustyczną i/lub wizualną podtrzymywaną przez cały czas trwania zwarcia. Jeżeli zastosowano obie sygnalizacje, akustyczną i wizualną, to sygnalizacja akustyczna może ulegać kasowaniu. Zaleca się, aby pojedyncze zwarcie z ziemią było eliminowane w możliwie krótkim czasie.

Przy podwójnym zwarciu z ziemią w układzie sieci IT muszą być spełnione następujące warunki samoczynnego wyłączenia zasilania:

  • jeżeli części przewodzące dostępne są połączone przewodem ochronnym i wspólnie uziemione przez ten sam układ uziemiający, warunki stają się podobne jak dla układu sieci TN i powinny być w sposób następujący spełnione:
    • dla układu IT bez przewodu neutralnego:
    • dla układu IT z przewodem neutralnym:

gdzie:

Ia – prąd powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie jak dla układu TN, w [A],

Zs – impedancja pętli zwarciowej obejmującej przewód liniowy i przewód ochronny obwodu, w [Ω],

Z’s – impedancja pętli zwarciowej obejmującej przewód neutralny i przewód ochronny obwodu, w [Ω].

Uo – nominalne napięcie przewodu liniowego względem przewodu neutralnego, w [V].

U – nominalne napięcie między przewodami liniowymi, w [V].

Sprawdzenie skuteczności ochrony dla tych przypadków wykonuje się tak jak w układzie sieci TN. Podczas pomiaru impedancji pętli zwarciowej, konieczne jest wykonanie połączenia o pomijalnej impedancji między punktem neutralnym układu sieci IT a przewodem ochronnym.

  • jeżeli części przewodzące dostępne są uziemione grupowo lub indywidualnie, warunki stają się podobne jak dla układu sieci TT i powinny być w sposób następujący spełnione:

gdzie:

RA – całkowita rezystancja uziomu i przewodu ochronnego łączącego części przewodzące dostępne z uziomem, w [Ω],

Ia – prąd powodujący samoczynne zadziałanie urządzenia zabezpieczającego w wymaganym czasie jak dla układu TT, w [A],

UL – napięcie dotykowe dopuszczalne długotrwale, w [V].

Sprawdzenie skuteczności ochrony dla tych przypadków wykonuje się tak jak w układzie sieci TT.

Pomiar rezystancji uziomu

Pomiar rezystancji uziomu wykonuje się przy użyciu prądu przemiennego. Jako przykład przedstawiono na rysunku 3. układ do pomiaru rezystancji uziomu metodą techniczną. Prąd przemienny o stałej wartości przepływa między uziomem T i pierwszym uziomem pomocniczym T1, który jest umieszczony w takiej odległości od uziomu T, że oba uziomy nie oddziałują na siebie. Drugi uziom pomocniczy T2, którym może być metalowy pręt zagłębiony w gruncie, jest umieszczony w połowie odległości pomiędzy T a T1. Mierzony jest spadek napięcia między T a T2. Rezystancja uziomu jest stąd równa napięciu między T a T2 podzielonemu przez prąd przepływający między T a T1. Aby sprawdzić, że rezystancja uziomu jest wartością prawidłową, należy wykonać dwa dalsze pomiary z przesuniętym drugim uziomem pomocniczym T2, raz o 6 m w kierunku do uziomu T, a drugi raz odpowiednio o 6 m do uziomu T1.

Jeżeli rezultaty tych trzech pomiarów są do siebie zbliżone, w granicach dokładności tech nicznej, to średnią z tych trzech pomiarów przyjmuje się jako rezystancję uziomu T. Jeżeli nie ma takiej zgodności, pomiary należy powtórzyć przy powiększeniu odległości pomiędzy T i T1.

Jeżeli lokalizacja instalacji elektrycznej jest taka, że w praktyce wykonanie dwóch uziomów pomocniczych jest niemożliwe, należy wykonać pomiar rezystancji pętli uziemienia z użyciem zacisków prądowych.

Ta metoda pomiarowa ma zastosowanie do istniejących pętli uziemienia w obrębie kratowego układu uziemiającego. Pierwszy zacisk wprowadza napięcie pomiarowe U do pętli, drugi zacisk mierzy prąd I w pętli. Rezystancję pętli można obliczyć, dzieląc napięcie U przez prąd I. Każdy zacisk może być indywidualnie przyłączony do miernika lub zespolony w jeden specjalny zacisk. Tę metodę stosuje się bezpośrednio do układów sieci TN oraz w uziemieniach kratowych układów sieci TT. W układach sieci TT, w których dostępne jest tylko nieznane połączenie z ziemią, pętla podczas pomiaru może być zamknięta krótkotrwałym połączeniem między uziomem a przewodem neutralnym.

Sprawdzenie działania urządzeń ochronnych różnicowoprądowych

Skuteczność samoczynnego wyłączenia zasilania za pomocą urządzeń ochronnych różnicowoprądowych należy sprawdzić przeprowadzając próbę działania urządzenia za pomocą przycisku „TEST”, a następnie mierząc prąd ID, przy którym urządzenie ochronne różnicowoprądowe zadziała. Prąd ten nie powinien być większy od znamionowego prądu różnicowego IΔn. Zaleca się sprawdzenie wymaganych czasów zadziałania urządzeń ochronnych różnicowoprądowych. Jednak wymagania dotyczące tych czasów należy sprawdzić w przypadku ponownie użytych urządzeń ochronnych różnicowoprądowych lub rozbudowy lub zmiany istniejącej instalacji, w której istniejące urządzenia ochronne różnicowoprądowe mają być ponownie użyte. Przykładowe schematy dla podstawowych metod sprawdzania działania urządzeń ochronnych różnicowoprądowych przedstawiono na rysunku 4.rysunku 5. i rysunku 6.

Metoda 1.

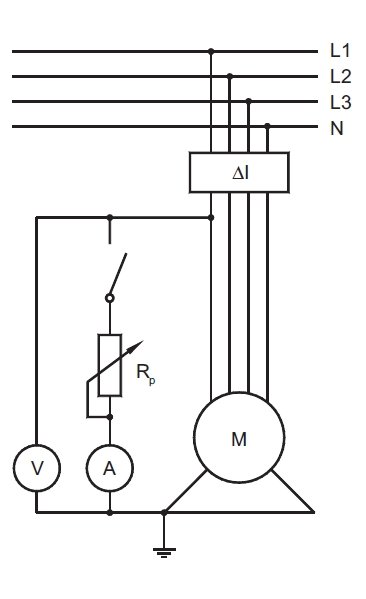

Na rysunku 4. przedstawiony jest schemat układu, w którym regulowana rezystancja włączana jest pomiędzy przewód liniowy od strony odbioru, za urządzeniem ochronnym, a część przewodzącą dostępną. Prąd zwiększany jest przez obniżanie wartości regulowanej rezystancji Rp. Prąd IΔ, przy którym urządzenie ochronne różnicowoprądowe zadziała, nie powinien być większy od znamionowego prądu różnicowego IΔn. Metoda ta może być stosowana dla układów sieci TN-S; TT oraz IT. W układzie IT, podczas przeprowadzania próby, w celu uzyskania zadziałania urządzenia ochronnego różnicowoprądowego, może być potrzebne połączenie określonego punktu sieci bezpośrednio z ziemią.

Metoda 2.

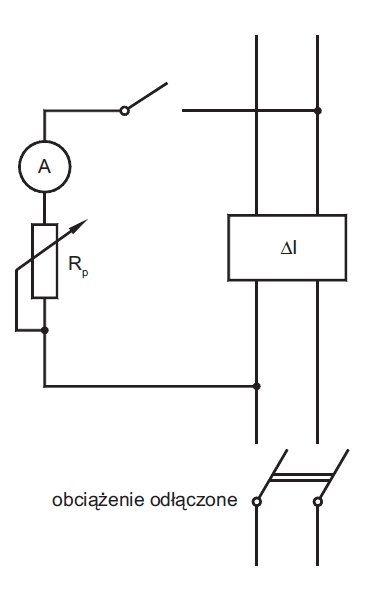

Na rysunku 5. przedstawiony jest schemat układu, w którym regulowana rezy stancja włączana jest pomiędzy przewód czynny od strony zasilania urządzenia ochronnego a inny przewód czynny po stronie odbioru. Prąd zwiększany jest przez obniżanie wartości regulowanej rezystancji Rp. Prąd IΔ, przy którym urządzenie ochronne różnicowoprądowe zadziała, nie powinien być większy od znamionowego prądu różnicowego IΔn. Podczas przeprowadzania sprawdzania urządzenia ochronnego powinno być odłączone ob ciążenie układu. Metoda ta może być stosowana dla układów sieci TN-S; TT oraz IT.

Metoda 3.

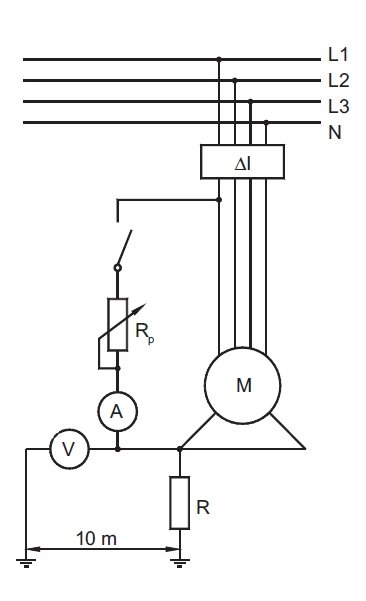

Na rysunku 6. przedstawiony jest schemat układu, w którym stosowana jest elektroda pomocnicza. Prąd zwiększany jest przez obniżanie wartości regulowanej rezystan cji Rp. W czasie sprawdzania mierzone jest napięcie U pomiędzy częścią przewodzącą dostępną a niezależną elektrodą pomocniczą. Mierzony jest również prąd IΔ, który nie powinien być większy od znamionowego prądu różnicowego IΔn. Powinien być spełniony następujący warunek:

gdzie:

UL – napięcie dotykowe dopuszczalne długotrwale, w [V].

Metoda ta może być stosowana dla układów sieci TN-S, TT oraz IT tylko wówczas, gdy lokalizacja pozwala na zastosowanie elektrody pomocniczej. W układzie IT, podczas przeprowadzania próby, w celu uzyskania zadziałania urządzenia ochronnego różnicowoprądowego może być potrzebne połączenie określonego punktu sieci bezpośrednio z ziemią.

Sprawdzanie okresowe

Sprawdzanie okresowe obejmuje przeprowadzenie oględzin instalacji elektrycznej (bez jej demontażu lub z częściowym jej demontażem), a następnie powinno być uzupełnione właściwymi pomiarami i próbami, łącznie ze sprawdzeniem wymaganych czasów zadziałania urządzeń ochronnych różnicowoprądowych. Sprawdzanie okresowe instalacji elektrycznej wykonuje się w celu stwierdzenia, że zapewnione jest:

  • bezpieczeństwo osób i zwierząt domowych przed skutkami porażenia elektrycznego i oparzenia,
  • ochrona mienia przed uszkodzeniem spowodowanym pożarem lub ciepłem powstałym na skutek uszkodzenia instalacji,
  • przekonanie, że instalacja nie jest uszkodzona lub obniżone jej właściwości nie pogarszają bezpieczeństwa,
  • identyfikacja wad instalacji i odchyleń od wymagań normy, które mogą spowodować niebezpieczeństwo.

Każde sprawdzenie odbiorcze lub okresowe instalacji elektrycznych powinno być zakończone protokołem z przeprowadzonych sprawdzeń (oględzin, pomiarów i prób). Protokół z pomiarów i prób powinien zawierać:

  • nazwę firmy wykonującej pomiary i numer protokołu,
  • nazwę, miejsce zainstalowania oraz dane znamionowe badanych instalacji, obwodów, urządzeń i aparatów,
  • rodzaj pomiarów i prób,
  • nazwisko osoby wykonującej pomiary i próby,
  • datę wykonania pomiarów i prób,
  • spis użytych przyrządów i ich numery,
  • szkice rozmieszczenia badanych instalacji, obwodów, urządzeń i aparatów,
  •  tabelaryczne zestawienie wyników pomiarów i prób oraz ich ocenę,
  • dane o warunkach przeprowadzenia pomiarów i prób (szczególnie ważne przy pomiarach uziemień),
  • wnioski i zalecenia wynikające z pomiarów i prób.

Badania techniczne i pomiary kontrolne urządzenia piorunochronnego

Rozróżnia się trzy rodzaje badań kontrolnych: międzyoperacyjne (w czasie budowy obiektu), odbiorcze i eksploatacyjne (okresowe). W zależności od rodzaju i przeznaczenia urządzenia piorunochronnego badania powinny obejmować:

  • oględziny zbrojenia fundamentów lub sztucznych uziomów fundamentowych przed zalaniem betonem,
  • oględziny części nadziemnej,
  • sprawdzenie ciągłości galwanicznej,
  • pomiary rezystancji uziemienia,
  • oględziny elementów uziemienia (po ich odkopaniu lub przed zasypaniem),
  • oględziny elementów ochrony wewnętrznej,
  • sprawdzenie stanu technicznego ograniczników przepięć,
  • sprawdzenie ciągłości połączeń wyrównawczych,
  • sprawdzenie odstępów izolacyjnych.

Oględziny dotyczą sprawdzania: zgodności rozmieszczenia poszczególnych elementów urządzenia piorunochronnego, wymiarów użytych materiałów oraz rodzajów połączeń. Sprawdzanie ciągłości galwanicznej powinno być wykonane przy użyciu omomierza przyłączonego z jednej strony do zwodów, a z drugiej do wybranych przewodów urządzenia piorunochronnego. Pomiary rezystancji uziemienia powinny być wykonywane przy zastosowaniu metody technicznej. Oględziny elementów uziemienia powinny być wykonywane dla 10% uziomów oraz ich przewodów uziemiających; wyboru badanych uziomów należy dokonać losowo.

W przypadku, gdy stopień korozji nie przekracza 40% przekroju jakiegokolwiek elementu, można te elementy pokryć farbami tlenkowymi przewodzącymi lub półprzewodzącymi, w celu umożliwienia dalszego ich użytkowania, zgodnie z obowiązującymi przepisami. W przypadku stwierdzenia stopnia korozji, przekraczającego 40% przekroju jakiegokolwiek elementu, należy ten element wymienić na nowy. Każdy obiekt budowlany, podlegający ochronie odgromowej, powinien posiadać metrykę urządzenia piorunochronnego (wzór).

Badania urządzenia piorunochronnego powinny być wykonane nie rzadziej niż to przewidują przepisy dla danego rodzaju obiektów. Powinny one obejmować czynności wyszczególnione w protokóle badań urządzenia piorunochronnego (wzór).

Kierownik (wykonawca) robót elektrycznych w zakresie przygotowania instalacji elektrycznych i instalacji (urządzeń) piorunochronnych do odbioru zobowiązany jest do:

  • zgłaszania inwestorowi do sprawdzenia lub dokonania odbioru wykonanych robót ulegających w dalszym etapie zakryciu,
  • zapewnienia dokonania badań instalacji elektrycznych i piorunochronnych w budynku przed zgłoszeniem ich do odbioru,
  • przygotowania dokumentacji powykonawczej instalacji elektrycznych i piorunochronnych w budynku, uzupełnionych o wszelkie późniejsze zmiany, jakie zostały wniesione w trakcie budowy,
  • zgłoszenia do odbioru końcowego instalacji elektrycznych i piorunochronnych w budynku. Zgłoszenie to powinno być dokonane odpowiednim wpisem do dziennika budowy,
  • uczestniczenia w czynnościach odbioru,
  • przekazania inwestorowi oświadczenia o zgodności wykonania instalacji elektrycznych i piorunochronnych z projektem technicznym, warunkami przyłączenia do sieci elektroenergetycznej, przepisami techniczno-budowlanymi oraz zasadami wiedzy technicznej,
  • usunięcia stwierdzonych przez komisję wad i usterek.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!


Protokoły i wzory

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

SZARM – prezentacja z uczuciem

SZARM – prezentacja z uczuciem SZARM – prezentacja z uczuciem

Przeczytałem gdzieś, że dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja...

Przeczytałem gdzieś, że dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja z powodu braku zamówień, niska samoocena i zazdrość wywoływane agresywną reklamą innych firm, wściekły atak na działania lub przedstawicieli konkurencji, chłodne porównanie parametrów prezentowanego produktu i wyrobów konkurencji, porównywanie z rozbawieniem i poczuciem wyższości, euforia wywołana...

Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Jak połączyć I/O z systemami IT lub chmurą informatyczną? Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane...

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane w nowe funkcje i protokoły, aby zapewnić lepsze połączenie z systemami nadrzędnymi. Jednak czasami wbudowana funkcjonalność może nie wystarczać lub zwyczajnie ograniczać projektanta/integratora.

Czy można zamontować przemysłową stację transformatorową na dachu?

Czy można zamontować przemysłową stację transformatorową na dachu? Czy można zamontować przemysłową stację transformatorową na dachu?

Stacje transformatorowe większości z nas kojarzą się z betonowymi „klockami” lub z przydrożnymi słupami, na których umieszczone są brzydkie i stare relikty energetyki. Konieczność zaopatrzenia domów, firm,...

Stacje transformatorowe większości z nas kojarzą się z betonowymi „klockami” lub z przydrożnymi słupami, na których umieszczone są brzydkie i stare relikty energetyki. Konieczność zaopatrzenia domów, firm, hal produkcyjnych, budynków użyteczności publicznej i innych obiektów w energię elektryczną jest bezdyskusyjna. Należy sobie jednak zadać pytanie – czy musi to tak wyglądać?

Stacje ładowania AC i DC

Stacje ładowania AC i DC Stacje ładowania AC i DC

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa...

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa wprowadza mechanizmy wspierające rozwój zeroemisyjnego transportu oraz całej infrastruktury. Jednak oprócz wsparcia, ustawa oraz rozporządzenie Ministra Energii (DzU 2019, poz.1316)[2] w sprawie wymagań technicznych dla stacji i punktów ładowania, stanowiących element infrastruktury ładowania...

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących...

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących najmniejsze zintegrowane jednostki systemu. W celu dalszego zwiększenia napięcia, panele fotowoltaiczne łączy się szeregowo w łańcuchy, a w celu zwiększenia prądu, łańcuchy łączy się równolegle w zespoły.

Fotowoltaika – Twój krok w proekologiczną przyszłość

Fotowoltaika – Twój krok w proekologiczną przyszłość Fotowoltaika – Twój krok w proekologiczną przyszłość

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO? Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola...

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola nie jest tak łatwa, jak się wydaje. Doskonałą analogią będzie w tym przypadku nasze ciało. Badając wydolność organizmu, nie ma większego sensu szukanie wyłącznie zakrzepów w tętnicach (podobnie jak korozji w ogniwach akumulatora). Wskazane jest także sprawdzenie, czy zawartość tlenu we krwi jest...

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile? Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi...

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi nierealnie i masz wrażenie, że bardziej pasuje do filmów science fiction niż do prawdziwego życia? Nic z tego - taką rzeczywistość kreuje właśnie marka T-Mobile, która wychodzi naprzeciw polskim kierowcom, oferując usługę Smart Car. Na czym polega i jakie są jej możliwości?

Ochrona przeciwpożarowa instalacji elektrycznej

Ochrona przeciwpożarowa instalacji elektrycznej Ochrona przeciwpożarowa instalacji elektrycznej

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu...

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu roku to ponad 1,6 miliarda złotych. Niestety ilość odnotowywanych pożarów z roku na rok rośnie, dlatego ochrona przeciwpożarowa w budynkach staje się kluczowym zagadnieniem.

Słyszysz fotowoltaika, myślisz FllexiPower Group

Słyszysz fotowoltaika, myślisz FllexiPower Group Słyszysz fotowoltaika, myślisz FllexiPower Group

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych...

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych i prawie 5 tys. montaży pomp ciepła. W branży stawia na nowoczesne technologie i stały rozwój.

Nowa marka w branży PV

Nowa marka w branży PV Nowa marka w branży PV

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę? Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne....

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne. Sprawdź, jak prawidłowo wybrać motopompę.

Wybieramy najlepsze oczyszczacze powietrza Sharp

Wybieramy najlepsze oczyszczacze powietrza Sharp Wybieramy najlepsze oczyszczacze powietrza Sharp

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika...

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika np. zmagającego się z alergią na pyłki, kurz czy borykającego się ze skutkami ubocznymi suchego powietrza. Często zapominamy jednak, że najważniejszym elementem oczyszczaczy jest to, aby oczyszczać – nie tylko z alergenów, ale przede wszystkim zanieczyszczeń powietrza (PM2.5 i PM10). Renomą cieszą...

Dom bliźniak, czy warto zainwestować?

Dom bliźniak, czy warto zainwestować? Dom bliźniak, czy warto zainwestować?

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które...

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które wiążą się z budową domu. Często dobrym rozwiązaniem okazuje się zabudowa bliźniacza i kupno projektu domu bliźniaczego.

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych...

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych liderów w produkcji systemów sygnalizacji pożaru i oświetlenia awaryjnego. Podczas ponad 100 lat działalności firma wprowadziła na światowy rynek szereg innowacyjnych rozwiązań i nowoczesnych technologii, dzięki czemu produkty Hochiki stały się wyznacznikiem wysokiej funkcjonalności oraz najwyższej...

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa...

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa wykazują dużą determinację do zmian prowadzących do optymalizacji kosztów, co zapewnić ma im zachowanie przewagi konkurencyjnej, wynikającej np. z przyjętej strategii przewagi kosztowej.

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego),...

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego), hoteli i obiektów biurowych. Rozdzielnice otrzymały prestiżową nagrodę IF DESIGN AWARD 2019 w kategorii produkt, za elegancki i lekki wygląd oraz dbałość o środowisko naturalne podczas procesu produkcji.

Taśmy TZe synonimem trwałości

Taśmy TZe synonimem trwałości Taśmy TZe synonimem trwałości

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania,...

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania, promieniowania UV i ekstremalne temperatury.

Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Drukarki etykiet dla elektryków i elektroinstalatorów Brother Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch...

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch E550WVP to przenośne i szybkie urządzenia, które oferują specjalne funkcje do druku najpopularniejszych typów etykiet. Urządzenia pozwalają na szybkie i bezproblemowe drukowanie oznaczeń kabli, przewodów, gniazdek elektrycznych, przełączników oraz paneli krosowniczych.

Produkcja energii ze słońca - jak to działa?

Produkcja energii ze słońca - jak to działa? Produkcja energii ze słońca - jak to działa?

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej?...

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej? Produkcja energii ze słońca to proces złożony, do którego zrozumienia niezbędna jest znajomość zasad fizyki. Dzisiaj postaramy się w prosty sposób wytłumaczyć, jak właściwie działa instalacja fotowoltaiczna, a także odpowiedzieć na pytanie, czy warto rozważyć inwestycję w fotowoltaikę.

Yesly - komfort sterowania w obiektach budowlanych

Yesly - komfort sterowania w obiektach budowlanych Yesly - komfort sterowania w obiektach budowlanych

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących...

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących stare prezentuje system Yesly, czyli niewidzialne elementy wykonawcze, które zapewnią automatyzację pewnych urządzeń w naszych domach.

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz...

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz bardziej wyraziste cele w zakresie ochrony środowiska i prowadzą do dodatkowych i zmiennych obciążeń w nowoczesnych sieciach dystrybucyjnych.

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600 Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje...

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje i cechy, przy czym konstrukcja zewnętrzna pozostaje niezmieniona.

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli...

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli umożliwiają rozbudowę systemu, bo koszty inwestycji to nie tylko koszt zakupu, ale również późniejsze wieloletnie koszty eksploatacji.

Ochrona przeciwporażeniowa stacji ładowania pojazdów

Ochrona przeciwporażeniowa stacji ładowania pojazdów Ochrona przeciwporażeniowa stacji ładowania pojazdów

Jak powszechnie wiadomo, ze względów bezpieczeństwa, każda instalacja elektryczna, z której korzystamy, powinna być wyposażona w wyłącznik różnicowoprądowy. Dzięki wykrywaniu minimalnych prądów upływu,...

Jak powszechnie wiadomo, ze względów bezpieczeństwa, każda instalacja elektryczna, z której korzystamy, powinna być wyposażona w wyłącznik różnicowoprądowy. Dzięki wykrywaniu minimalnych prądów upływu, powstałych na przykład wskutek drobnych uszkodzeń izolacji, urządzenie to odłącza niebezpieczne napięcie chroniąc użytkownika przed poważnymi konsekwencjami zdrowotnymi, a nawet śmiercią.

Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie do mieszkania - jakie wybrać? Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny...

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny element w domu czy mieszkaniu, ale również estetyczny. Jak zatem dobrać lampy do pomieszczenia?

Wentylator dachowy Vero-150, cicha praca okapów kuchennych

Wentylator dachowy Vero-150, cicha praca okapów kuchennych Wentylator dachowy Vero-150, cicha praca okapów kuchennych

Kuchnia to miejsce szczególne – to serce każdego domu. Wracając zmęczony zgiełkiem dnia codziennego pragniesz ciszy. Teraz już możesz przygotować posiłki, ugotować obiad bez zbędnego hałasu i przykrych...

Kuchnia to miejsce szczególne – to serce każdego domu. Wracając zmęczony zgiełkiem dnia codziennego pragniesz ciszy. Teraz już możesz przygotować posiłki, ugotować obiad bez zbędnego hałasu i przykrych zapachów wynikających ze źle pracującej wentylacji. Mamy rozwiązanie Twoich problemów, podaruj sobie i swoim bliskim ciszę. Wentylator dachowy Vero-150 to komfort, na który zasługujesz. Nasi projektanci stworzyli go dla Ciebie! Jesteśmy tam gdzie inspiracja.

Inteligentny system monitorowania baterii COVER PBAT

Inteligentny system monitorowania baterii COVER PBAT Inteligentny system monitorowania baterii COVER PBAT

Największym problemem związanym z eksploatacją baterii akumulatorów jest zagwarantowanie ich pełnej dostępności i niezawodności. Aby to osiągnąć, wymagane jest wykonywanie okresowych testów obciążeniowych...

Największym problemem związanym z eksploatacją baterii akumulatorów jest zagwarantowanie ich pełnej dostępności i niezawodności. Aby to osiągnąć, wymagane jest wykonywanie okresowych testów obciążeniowych takiego systemu oraz czasochłonna obsługa, związana z pomiarami poszczególnych elementów składowych. W przypadku systemu składającego się z dużej liczby akumulatorów, obsługa jest czasochłonna, kosztowna i jednocześnie może zakłócać normalną pracę systemu. Co więcej, nawet prawidłowo wykonywana...

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
