Przyrosty temperatury współczesnych przewodów odprowadzających prąd piorunowy

Temperature increments of modern down conductors intercepting lightning current

dr. inż. Jarosław Wiater | Elektro.info 3/2023 | 2023-03-28

Rys. Drut aluminiowy Ø = 8 mm, prąd I_imp = 89,6 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 27,0 – 25,8 = 1,2°C

Głównym celem stosowania zewnętrznego systemu ochrony odgromowej jest przechwycenie doziemnego wyładowania piorunowego i odprowadzenie go w kierunku ziemi. Głównymi elementami, które biorą udział w tym procesie, są: układ zwodów (pionowych lub poziomych) oraz sieć przewodów odprowadzających. Rodzaje stosowanych materiałów, ich kształt oraz minimalną powierzchnię przekroju przewodów i prętów podaje szczegółowo norma PN-EN 62305-3 [1].

Zobacz także

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

dr. inż. Jarosław Wiater, mgr inż. Mariusz Wasilewski, mgr Marcin Nowak, mgr inż. Dariusz Cendlewski Ochrona odgromowa i przeciwprzepięciowa w infrastrukturze ładowania pojazdów elektrycznych (część 1.)

Ochrona odgromowa i przeciwprzepięciowa w infrastrukturze ładowania pojazdów elektrycznych (część 1.)

Wobec rosnącej popularności pojazdów elektrycznych kwestie związane z bezpieczeństwem i efektywnością infrastruktury ładowania zyskują na znaczeniu. W cyklu artykułów skupimy się na aspektach ochrony odgromowej i przeciwprzepięciowej stacji oraz punktów ładowania pojazdów elektrycznych. Opracowanie przygotowane we współpracy przedstawicieli Politechniki Białostockiej, Polskiej Izby Rozwoju Elektromobilności i Urzędu Dozoru Technicznego stanowi więc kluczowe kompendium wiedzy dla projektantów, wykonawców...

Streszczenie

W artykule zaprezentowano wyniki pomiarów przyrostów temperatury współczesnych przewodów odprowadzających prąd piorunowy, takich jak: drut aluminiowy Ø = 8 mm, drut stalowy ocynkowany Fe-Zn Ø = 8 mm, drut miedziany Cu Ø = 8 mm, drut pomiedziowany stalowy Fe-Cu Ø = 8 mm, drut stalowy ocynkowany pokryty gumą Ø = 8 mm, drut aluminiowy pokryty białą gumą AlMgSi Ø = 8 mm, drut aluminiowy malowany proszkowo na czarno AlMgSi Ø = 8 mm, drut pleciony aluminiowy Ø = 8 mm, przewód w izolacji wysokonapięciowej CUI i HVI. Otrzymane wyniki przyrostów temperatury przeliczono dla wartości szczytowych prądu piorunowego 200 kA, 150 kA, 100 kA.

Abstract

Temperature increments of modern down conductors intercepting lightning current
The article presents the results of measurements of temperature rises of modern conductors discharging lightning current, such as: aluminum wire Ø = 8 mm, galvanized steel wire St/tZn Ø = 8 mm, Cu copper wire Ø = 8 mm, copper-bonded steel wire St/Cu Ø = 8 mm, galvanized steel wire covered with rubber Ø = 8 mm, aluminum wire covered with white rubber AlMgSi Ø = 8 mm, black powder coated aluminum wire AlMgSi Ø = 8 mm, braided aluminum wire Ø = 8 mm, high-voltage insulated cable CUI and HVI. Obtained results of temperature increases were recalculated for peak values of lightning current 200 kA, 150 kA, 100 kA.

W praktyce najczęściej przewody odprowadzające prąd piorunowy układane są bezpośrednio na budynku lub z zastosowaniem specjalnych elementów wsporczych. Jeżeli poszycie dachowe lub ściana zbudowana jest z materiałów niepalnych lub nierozprzestrzeniających płomienia, można instalować przewody odprowadzające bezpośrednio „na” lub „w” ścianie budynku [2]. Jeżeli ściana/poszycie dachowe zbudowane są z materiałów łatwopalnych, można instalować przewody odprowadzające bezpośrednio na powierzchni ściany, pod warunkiem że wzrost temperatury przy przepływie prądu piorunowego nie będzie stwarzał niebezpieczeństwa. Jeżeli tego warunku nie można spełnić, wówczas należy zachować odstęp minimum 10 cm pomiędzy łatwopalnym poszyciem dachowym i przewodem odprowadzającym prąd piorunowy (pkt E.5.1.1 normy PN-EN 62305-3). W normie PN-EN 62305-1 podano przyrosty temperatury dla wybranych czterech rodzajów materiałów, tj. aluminium, stali miękkiej, miedzi, stali nierdzewnej (tab. 1.) [3]. Współcześnie stosowane są przewody odprowadzające zbudowane w oparciu o przywołane materiały, lecz w formie/strukturze/wykonaniu nieopisanym w normie – dla których nie zdefiniowano przyrostów temperatury.

Tab. 1. Wzrost temperatury ΔT w K przewodów wykonanych z różnych materiałów wg PN-EN 62305-1 [3]

Współcześnie stosowane są przewody odprowadzające zbudowane w oparciu o przywołane materiały, lecz w formie/strukturze/wykonaniu nieopisanym w normie – dla których nie zdefiniowano przyrostów temperatury.

Badania laboratoryjne

Mając na uwadze praktykę stosowaną na budowach, podjęto badania w celu określenia, czy dla danego, niewymienionego bezpośrednio w normie rodzaju przewodu (pomimo zastosowania wymaganego przekroju) trzeba, czy nie trzeba zachowywać odstęp 10 cm od poszycia łatwopalnego. Rzeczywisty przyrost temperatury wyznaczono dla następujących rodzajów przewodów:

drutu aluminiowego Ø = 8 mm,
drutu stalowego ocynkowanego Fe-Zn Ø = 8 mm,
drutu miedzianego Cu Ø = 8 mm,
drutu pomiedziowanego stalowego St/Cu Ø = 8 mm,
drutu stalowego ocynkowanego pokrytego gumą Ø = 8 mm,
drutu aluminiowego pokrytego białą gumą AlMgSi Ø = 8 mm,
drutu aluminiowego malowanego proszkowo na czarno AlMgSi Ø = 8 mm,
drutu plecionego aluminiowego Ø = 8 mm,
przewodów w izolacji wysokonapięciowej CUI i HVI (DEHN).

Zakres badań uzupełniono o drut stalowy ocynkowany Fe-Zn Ø = 6 mm, Ø = 4 mm, Ø = 2 mm oraz przewód DY 6 mm2 i DY 1,5 mm2, które nie są stosowane do odprowadzania prądu piorunowego, lecz mogą brać udział (przypadkowo lub nie) w rozpływie części prądu piorunowego w budynku lub w instalacji elektrycznej.

Do badań wykorzystano wysokonapięciowy generator prądowy, który wytwarza udary prądowe o różnych kształtach i wartości szczytowej do 300 kA. Zmiana parametrów generowanych udarów dokonywana jest poprzez wymianę elementu rezystancyjno-indukcyjnego.

Do pomiaru prądu na wyjściu generatora wykorzystano cewkę Rogowskiego firmy PEM typu CWT1500 I_n = 300 kA o płaskiej charakterystyce przenoszenia w zakresie od 0,2 Hz do 16 MHz (pasmo 3 dB). Do rejestracji przebiegów wykorzystano oscyloskop cyfrowy Tektronix DPO 7254, posiadający możliwość rejestracji otrzymanych przebiegów w formacie cyfrowym oraz prowadzenia zaawansowanych obliczeń na danych pomiarowych.

Do pomiaru temperatury wykorzystano kamerę termowizyjną FLIR E4, z najnowszym oprogramowaniem (E8), wykonującą pomiary z częstotliwością 9 Hz w zakresie temperatur od –20 do +250°C, z rozdzielczością 320x240 px. Wszystkie pomiary rejestrowano za pomocą kamery wideo w celu obserwacji zmian temperatury w czasie.

Pomiary przeprowadzono dla prądu o kształcie 10/350 µs i wartościach szczytowych 25 – 90 kA, dobranych tak, aby nie przekroczyć progu eksplozji badanej próbki. Zdjęcia z badań zamieszczono na rysunkach 1.–15.

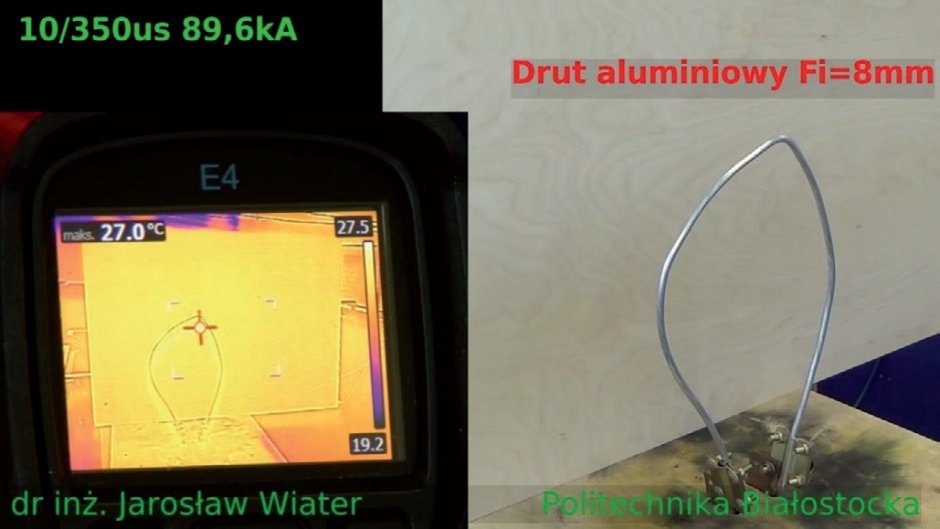

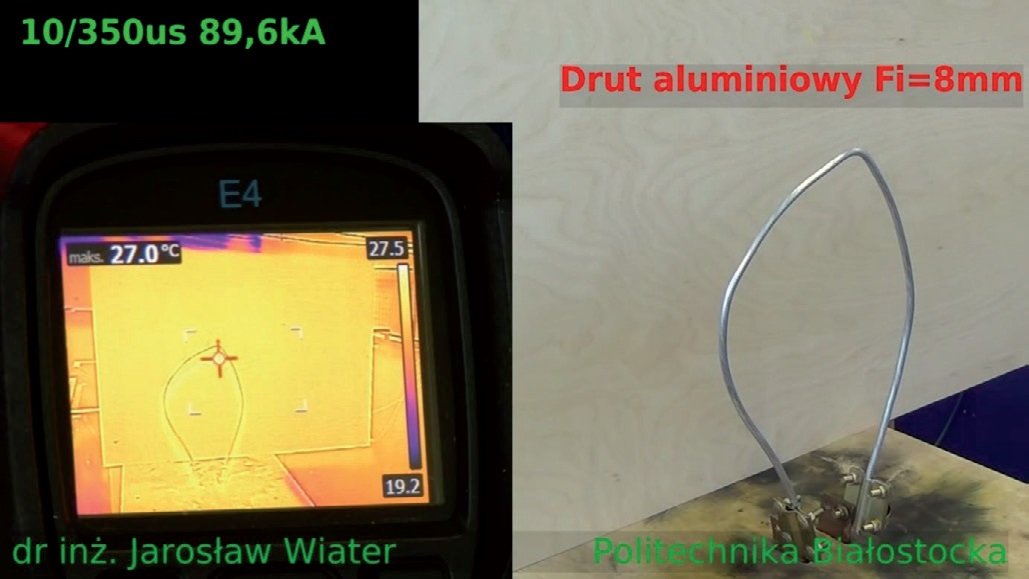

Rys. 1. Drut aluminiowy Ø = 8 mm, prąd I_imp = 89,6 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 27,0 – 25,8 = 1,2°C

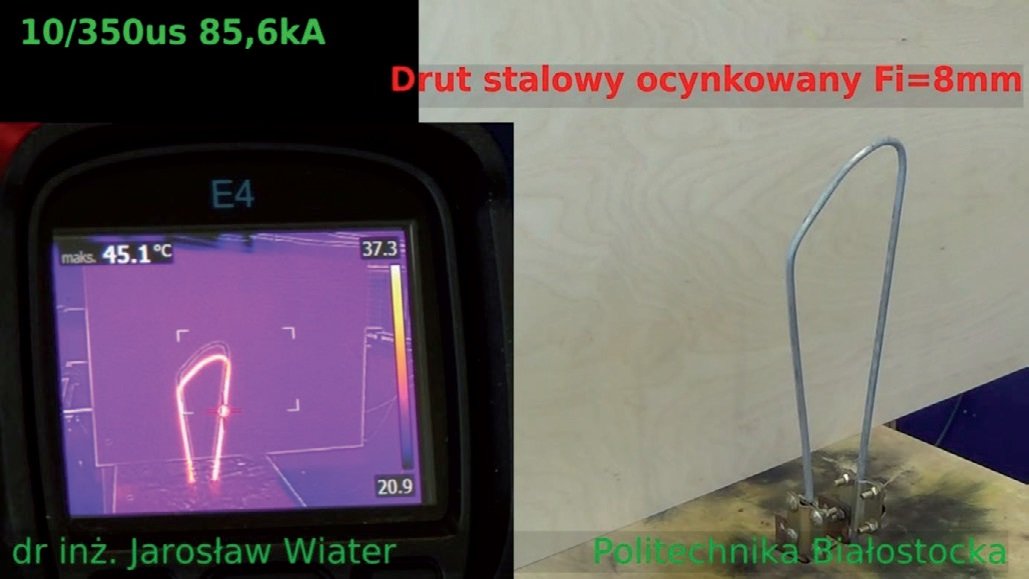

Rys. 2. Drut stalowy ocynkowany Fe-Zn Ø = 8 mm, prąd I_imp = 85,6 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 45,1 – 26,1 = 19,0°C

Rys. 3. Drut miedziany C_u Ø = 8 mm, I_imp = 90,4 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 26,6 – 26,3 = 0,3°C

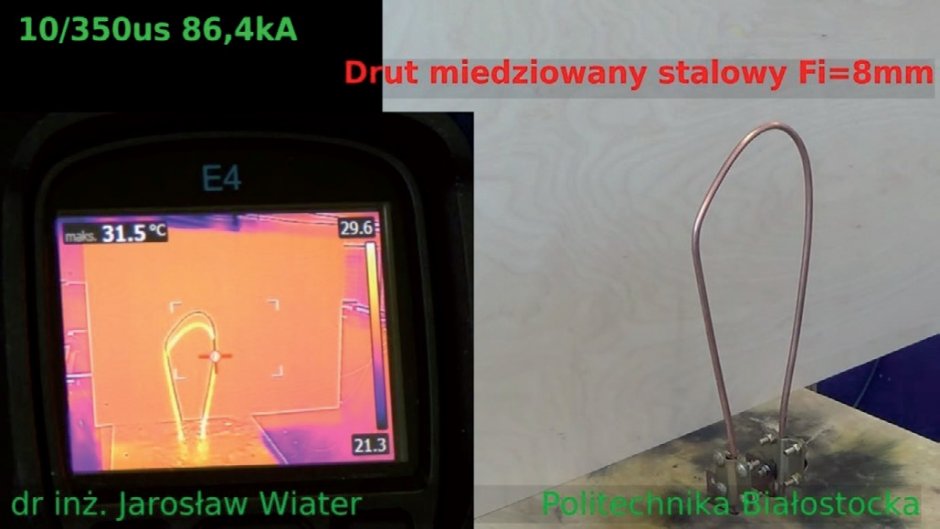

Rys. 4. Drut pomiedziowany stalowy F_e-C_u Ø = 8 mm, I_imp = 86,4 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 31,5 – 26,7 = 4,8°C

Rys. 5. Drut stalowy ocynkowany pokryty gumą Ø = 8 mm, I_imp = 85,6 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 41,9 – 28,5 = 13,4°C

Rys. 6. Drut aluminiowy pokryty białą gumą AlMgSi Ø = 8 mm, Iimp = 89,6 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 31,6 – 27,3 = 4,3°C

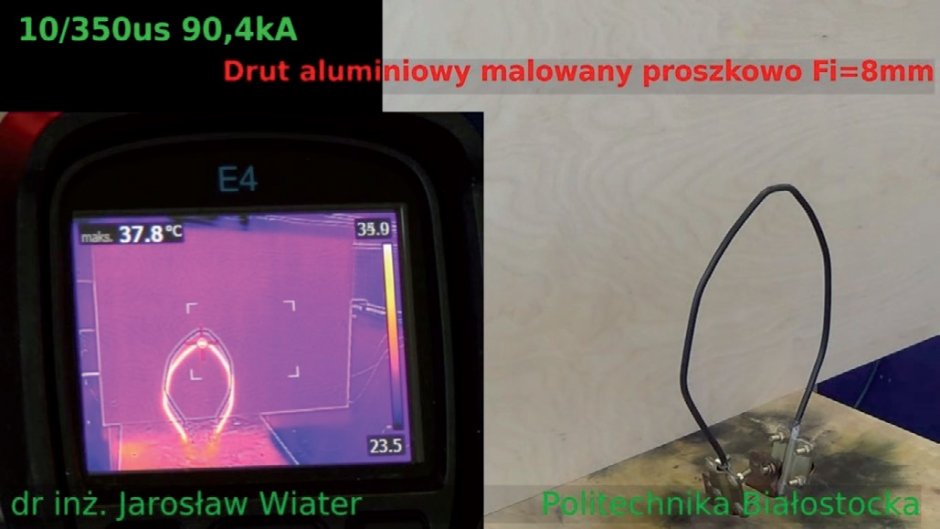

Rys. 7. Drut aluminiowy malowany proszkowo na czarno AlMgSi Ø = 8 mm, Iimp = 90,4 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 37,8 – 27,8 = 10,0°C

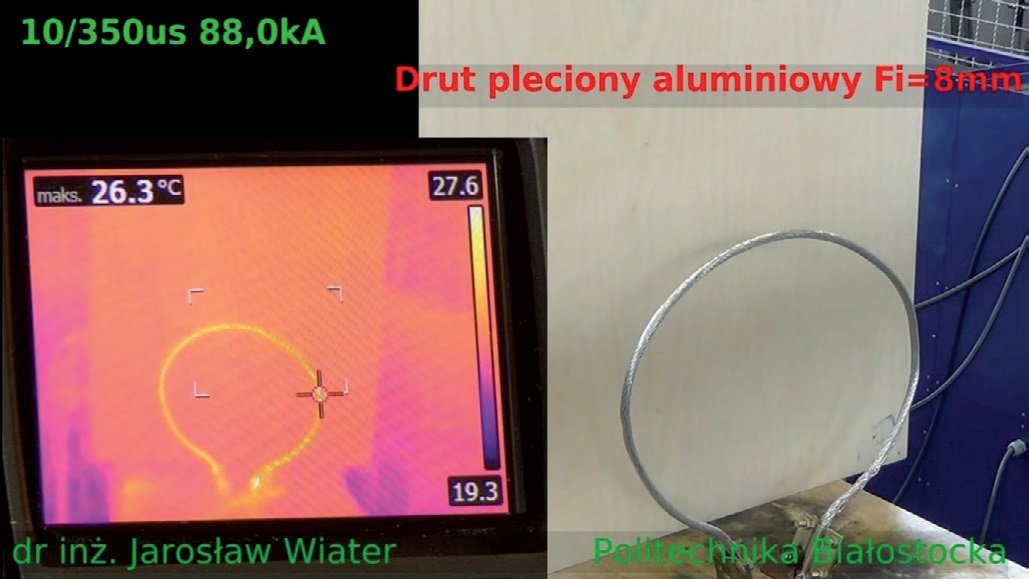

Rys. 8. Drut pleciony aluminiowy Ø = 8 mm, I_imp = 88,0 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 26,3 – 24,1 = 2,2°C

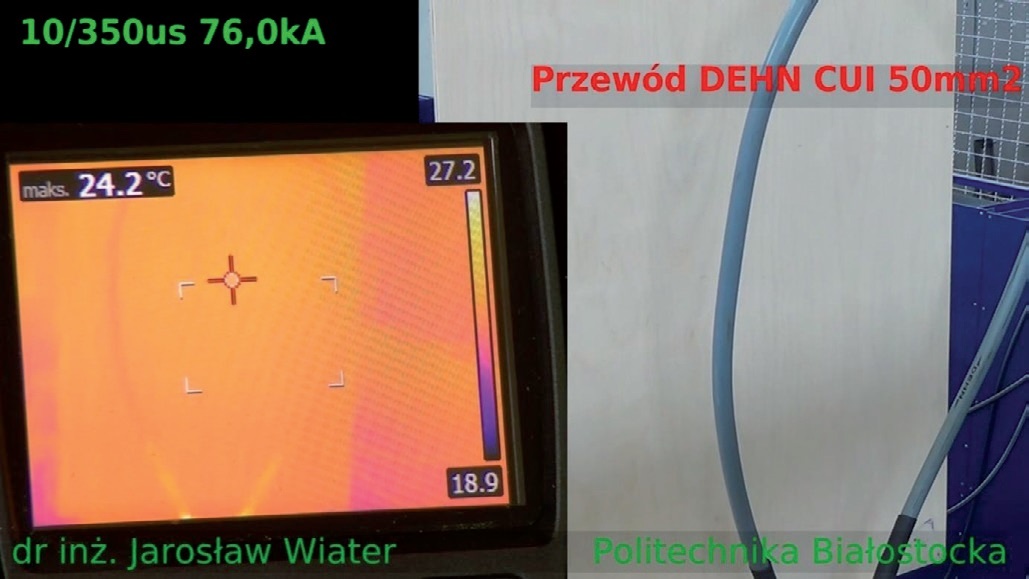

Rys. 9. Przewód w izolacji wysokonapięciowej Dehn CUI 50 mm², I_imp = 76,0 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 24,2 – 24,2 = 0°C

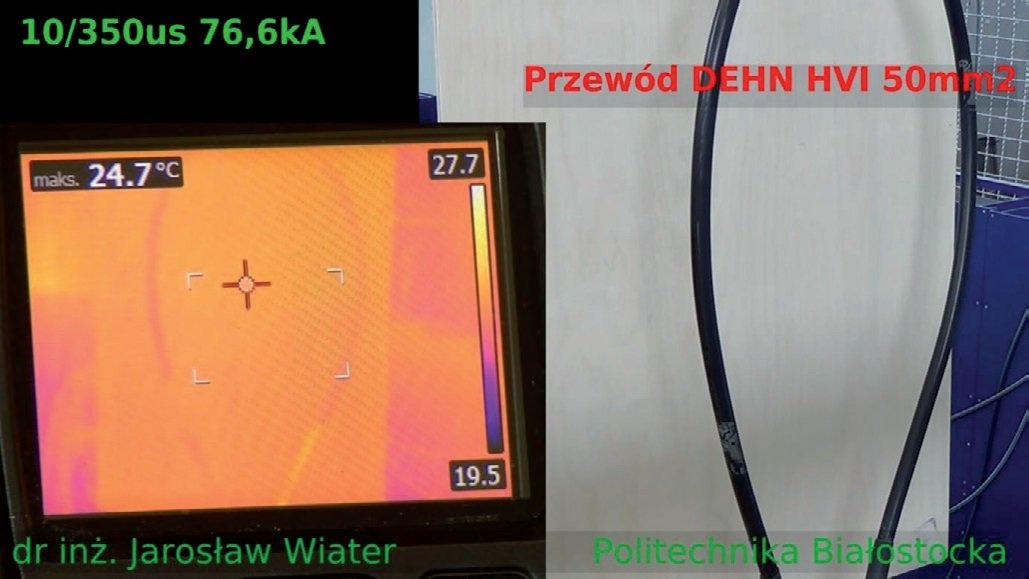

Rys. 10. Przewód w izolacji wysokonapięciowej Dehn HVI 50 mm², I_imp = 76,6 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 24,7 – 24,7 = 0°C

Rys. 11. Drut stalowy ocynkowany Fe-Zn Ø = 6 mm, prąd I_imp = 76,8 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 53,8 – 25,9 = 27,9°C

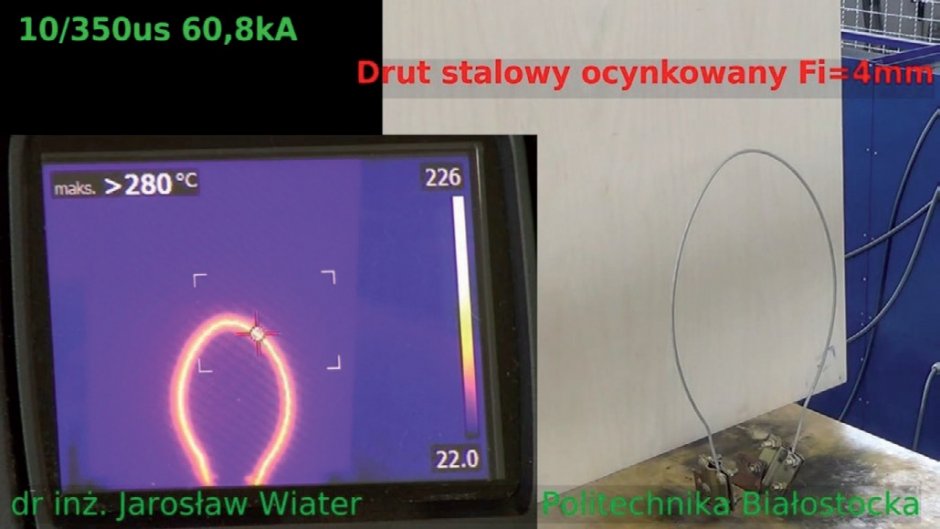

Rys. 12. Drut stalowy ocynkowany Fe-Zn Ø = 4 mm, prąd I_imp = 60,8 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = (>280) – 25,1 = więcej niż 280°C

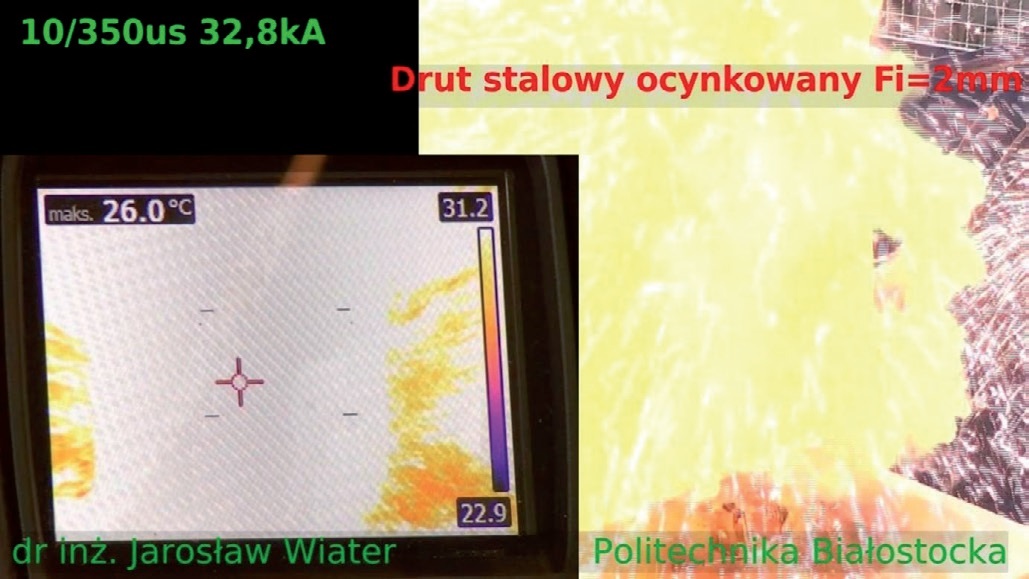

Rys. 13. Drut stalowy ocynkowany Fe-Zn Ø = 2 mm prąd, I_imp = 32,8 kA, eksplozja przewodu

Rys. 14. Przewód DY 6 mm2, Ii_mp = 27,0 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 34,9 – 25,2 = 9,7°C

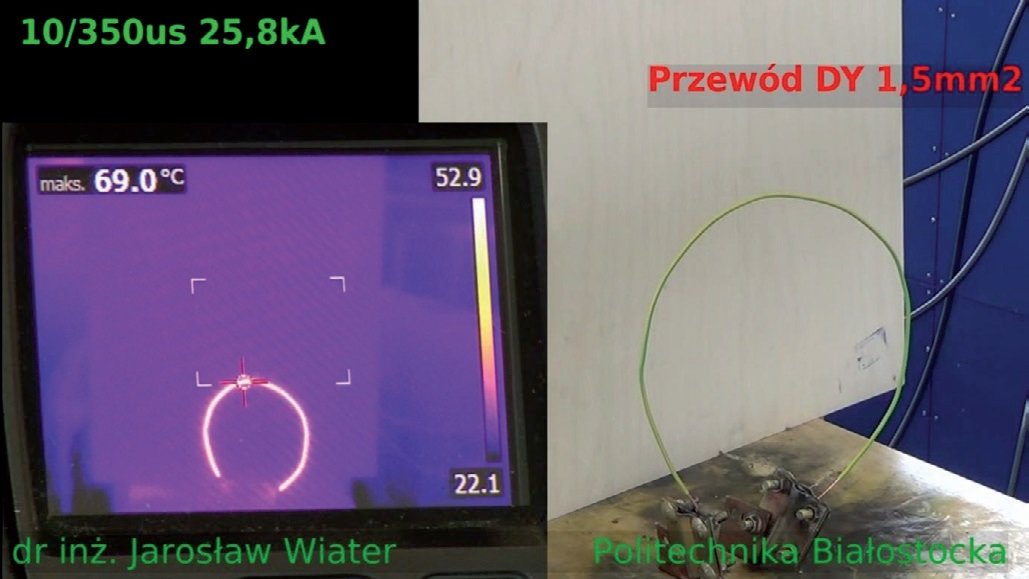

Rys. 15. Przewód DY 1,5 mm2, I_imp = 25,8 kA, przyrost temperatury zewnętrznej powierzchni badanego przewodu ΔT = 69,0 – 25,1 = 43,9°C

Otrzymane wartości wzrostu temperatury przeliczono z następującej zależności [4] i zestawiono w tabeli 2.

przyrost temperatury pradu piorunowego tab2

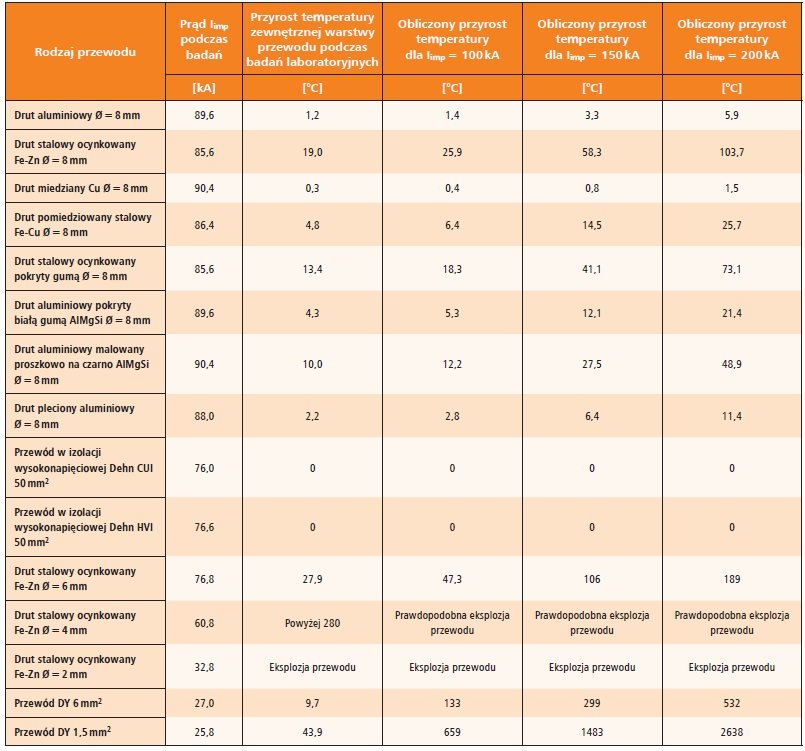

Tab. 2. Zestawienie wyników pomiarów i obliczeń przyrostów temperatury przewodów podczas przepływu prądu piorunowego

gdzie:

ϑ – przyrost temperatury, w [K],

R_C – rezystancja cieplna, w [K],

R – rezystancja elektryczna, w [Ω],

ϑ₁ – przyrost temperatury dla prądu obliczeniowego,

ϑ₂ – rzeczywisty przyrost temperatury uzyskany podczas pomiarów,

I₁ – założona wartość prądu, dla której przeliczano przyrost temperatury,

I₂ – wartość prądu pomiarowego, dla którego wyznaczono rzeczywisty przyrost temperatury.

Otrzymane wyniki mogą być obarczone błędem wynikającym z dokładności pomiaru kamerą termowizyjną szacowaną na +/– 2%, dokładnością pomiaru prądu szacowaną na +/– 1%. W rzeczywistych warunkach kształt prądu piorunowego może również odbiegać od przywołanego w normie kształtu 10/350 µs i odpowiadającej mu energii.

Podsumowanie

Przeprowadzone pomiary i otrzymane dzięki nim wyniki przyrostu temperatury pozwalają na sprawdzenie, czy można instalować wymienione rodzaje przewodów odprowadzających na powierzchniach uznanych za łatwopalne bez konieczności zachowania odstępu 10 cm między nimi. Podczas przeprowadzonych badań dołożono należytej staranności w celu uzyskania jak najdokładniejszych i precyzyjnych wyników.

Literatura

PN-EN 62305-3:2011. Ochrona odgromowa. Część 3: Uszkodzenia fizyczne obiektów i zagrożenie życia.
Poradnik ochrony odgromowej, DEHN 2019.
PN-EN 62305-1:2011 Ochrona odgromowa. Część 1: Zasady ogólne.
E. Musiał, Obciążalność cieplna oraz zabezpieczenia nadprądowe przewodów i kabli, miesięcznik SEP „Informacje o normach i przepisach elektrycznych”, 2008, nr 107, s. 3–41.
E. Musiał, Dobezpieczanie ograniczników przepięć, biuletyn SEP INPE „Informacje o normach i przepisach elektrycznych”, 2006, nr 76–77, s. 3–37.
