Wpływ zwarć na pracę przewodów ułożonych wielowarstwowo

Influence of short circuits on the operation of cables arranged in layers

dr inż. Zbigniew Skibko | elektro.info 1-2/2020 | 2020-03-06

Rys. 2. Schemat układu pomiarowego do laboratoryjnego wyznaczania wpływu zwarć na pracę układu wielowarstwowego. Objaśnienia: AT – autotransformator, TW – transformator wielkoprądowy, LZ1 – listwa zaciskowa pierwsza, LZ2 – listwa zaciskowa druga, UP – układ badanych przewodów, T – miernik temperatury, rys. Z. Skibko

Projektując nową instalację elektryczną bądź też wykonując modernizację istniejącej, należy właściwie dobrać przekroje żył stosowanych przewodów. Doboru tego dokonuje się przede wszystkim ze względu na kryterium obciążalności prądowej długotrwałej. Nie można jednak przy tym pominąć wpływu zwarć na pracę analizowanej instalacji elektrycznej. W artykule przedstawiona zostanie analiza wpływu zwarć w przewodzie ułożonym w kilku stykających się ze sobą warstwach na pozostałe przewody znajdujące się w danym układzie.

Zobacz także

ZnakDirect sp. z o.o. Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma Znak Direct oferuje szeroki wybór tabliczek, oznaczników, naklejek i znaków przeznaczonych dla przemysłu, elektroinstalatorów, automatyków, producentów maszyn oraz wykonawców instalacji technicznych.

WAGO ELWAG Sp. z o.o. Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Otwórz dźwignię, wsuń przewód i gotowe! Tak proste jest łączenie przewodów za pomocą złączek instalacyjnych z dźwigniami z serii 221. Ta dobrze znana rodzina złączek instalacyjnych WAGO właśnie się powiększyła! Dzięki nowej, 2-rzędowej złączce instalacyjnej z dźwigniami z serii 221 można intuicyjnie i bez użycia narzędzi połączyć ze sobą do dziesięciu przewodów na tym samym potencjale.

BRADY Polska sp. z o.o. Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Wyraźna i dokładna identyfikacja przewodów, kabli i komponentów jest kluczowa dla elektryków. Dzięki dobrze oznakowanym kablom z odpowiednimi i niezawodnymi etykietami mogą oni szybko zrozumieć konfigurację systemu, co skraca czas rozwiązywania problemów i minimalizuje ryzyko błędów. To nie tylko poprawia wydajność, ale także zwiększa bezpieczeństwo.

W artykule:

• Charakterystyka zjawisk cieplnych w przewodach elektrycznych
• Nagrzewanie się przewodów pod wpływem prądów zwarciowych
• Wpływ zwarć na pracę przewodów ułożonych wielowarstwowo

Streszczenie

W artykule opisano zjawiska cieplne zachodzące w przewodach elektrycznych pod wpływem przepływającego przez nie prądu zwarciowego. Przedstawiono również wyniki badań laboratoryjnych obrazujących wpływ zwarcia występującego w jednym z przewodów tworzących układ wielowarstwowy na przewody sąsiednie.

Abstract

The article describes thermal phenomena occurring in the electric wires under flowing through that short circuit current. The authors present results of laboratory tests illustrating the influence of short circuits on the operation of cables arranged in layers.

Charakterystyka zjawisk cieplnych w przewodach elektrycznych

We wszystkich elementach obwodów elektrycznych, a więc i w przewodach elektrycznych, powstają straty cieplne. Występują one zarówno w żyłach przewodu, jak również w jego izolacji. Przyczyną występowania strat cieplnych w dielektrykach może być między innymi zmienne pole magnetyczne. Wartości tych strat przy częstotliwości 50 Hz są na ogół niewielkie i mogą być pomijalne. Dlatego w dalszych rozważaniach izolacja przewodu będzie traktowana jako materiał przewodzący ciepło wytworzone w obciążonych żyłach przewodu.

Przewodnictwo ciepła w przewodnikach elektrycznych, przez które płynie prąd elektryczny, opisuje się równaniem [1]:

wplyw zwarc przewodow wielowarstwowych wzor1

gdzie:

ρ – oporność właściwa przewodnika,

J_(t) – chwilowa gęstość prądu,

c – ciepło właściwe danego materiału,

∂ – temperatura,

t – czas,

λ – przewodność cieplna danego materiału.

W materiałach izolacyjnych równanie przewodnictwa ciepła upraszcza się do postaci:

wplyw zwarc przewodow wielowarstwowych wzor2

gdzie:

χ² – przewodność temperaturowa wyrażona zależnością:

wplyw zwarc przewodow wielowarstwowych wzor3

Spotykane w praktyce sposoby wymiany ciepła z otoczeniem zależą od rodzaju przewodu oraz warunków jego pracy. Chłodzenie powierzchni zewnętrznej przewodów izolowanych, umieszczonych w powietrzu, odbywa się w dwojaki sposób: przez promieniowanie oraz poprzez konwekcję swobodną. Temperatura żył przewodu jest wyższa od temperatury na jego powierzchni o spadek temperatury w warstwie izolacji wynikający z równania (2). Ponieważ pole przekroju poprzecznego żył przewodów jest stosunkowo małe, wobec tego temperaturę całej powierzchni żyły można uważać za jednakową.

Nagrzewanie się przewodów pod wpływem prądów zwarciowych

Cechą charakterystyczną obwodów zwarciowych jest przepływ prądu o wartości wielokrotnie przekraczającej wartość prądu dopuszczalnego długotrwale. Mimo że ze względów bezpieczeństwa dąży się do jak największego ograniczania czasów trwania prądów zwarciowych, to temperatura, jaką osiąga wówczas przewód, znacznie przekracza wartość temperatury dopuszczalnej długotrwale. Przekroczenie temperatury dopuszczalnej długotrwale powoduje znaczne zmniejszenie właściwości izolacyjnych, a co za tym idzie i żywotności izolacji przewodu. Przeprowadzone przez Montsingera badania wytrzymałości mechanicznej izolacji włóknistej klasy A (klasa A – bawełna, jedwab, papier i podobne materiały włókniste nasycone lub zanurzone w oleju, emalia) wykazały, że w zakresie temperatur ponad 110°C wzrost temperatury o 8°C skraca dwukrotnie czas użytkowania izolacji. Podobne wyniki otrzymał M. Clark przy badaniu wytrzymałości izolacji papierowej zanurzonej w oleju. Montsinger ponadto stwierdził, że w zakresie temperatur poniżej 110°C obniżenie temperatury o 5°C przedłuża dwukrotnie czas użytkowania izolacji [1].

Do wyznaczania temperatury, jaką osiągnie przewód pod wpływem płynącego przez niego prądu zwarciowego, najczęściej używa się metod przybliżonych. Wynika to z faktu, że w rzeczywistości, wraz ze wzrostem temperatury zmieniają się wartości parametrów opisujących dany układ, między innymi zwiększa się współczynnik wymiany ciepła oraz oporność przewodu. Ulega również zmianie przekrój badanego przewodu. W metodach przybliżonych przyjmuje się (w granicach temperatur od 0°C do 200°C dla miedzi) stałość przekroju przewodu oraz gęstości, a błąd popełniany przy tym uproszczeniu nie przekracza 0,5% [1]. Ponadto pomija się zmianę ciepła właściwego ze zmianą temperatury przyjmując średnią jego wartość w danym zakresie temperatur. W obliczeniach najczęściej pomija się również wpływ strat dodatkowych na temperaturę nagrzewania przewodu.

Korzystając z wyżej wymienionych uproszczeń, można wyznaczyć zależność pozwalającą na obliczenie gęstości prądu, który płynąc przez przewód w czasie t nagrzeje go od temperatury ∂1 do temperatury ∂2 [1]:

wplyw zwarc przewodow wielowarstwowych wzor4

gdzie:

c’ – wartość średnia ciepła właściwego materiału przewodowego;

α₀ – współczynnik oporności cieplnej dla temperatury 0°C;

ρ₀ – oporność właściwa przewodnika dla temperatury 0°C;

δ – gęstość materiału przewodowego.

Przekształcając zależność (4) oraz czyniąc pewne założenia [1] możemy wyznaczyć wartość temperatury, jaką osiągnie przewód miedziany, przez który w czasie t będzie przepływał prąd zwarciowy o gęstości J:

wplyw zwarc przewodow wielowarstwowych wzor5

Porównanie wyników obliczeń na podstawie zależności (5) z wynikami uzyskanymi ze wzoru (4) wykazało, że zależność (5) daje mniejsze wartości, przy czym różnica ta nie przekracza 0,3% w zakresie przyrostu temperatur około 100°C oraz 0,9% w zakresie przyrostu temperatur około 200°C [1].

Zależności (4) i (5) dotyczą przewodów gołych. W przewodach izolowanych izolacja dzięki swej pojemności cieplnej i przewodnictwu ciepła przyjmuje część ciepła wydzielającego się w żyle przewodu i w ten sposób wpływa na obniżenie końcowej temperatury osiąganej przez przewód pod wpływem prądów zwarciowych.

Przyrost temperatury na granicy przewodu i izolacji ma, przy prądzie obciążenia o stałej wartości, w przybliżeniu przebieg liniowy. W chwili przerwania prądu zwarciowego temperatura przewodu izolowanego osiąga najwyższą wartość. Dzięki odpływowi ciepła będzie ona nieco mniejsza, niż wynikałoby to z pojemności cieplnej samej żyły przewodu. Jednak proces wyrównywania temperatury żyły i izolacji przewodu postępuje nadal i dopiero po kilku sekundach można traktować układ żyła-izolacja jako jeden układ cieplny o łącznej pojemności cieplnej.

Wartość temperatury, jaką osiągnie przewód miedziany izolowany, przez który w czasie t będzie przepływał prąd zwarciowy o gęstości J, można wyznaczyć z zależności:

wplyw zwarc przewodow wielowarstwowych wzor6

gdzie:

χ’ – współczynnik uwzględniający całkowite wykorzystanie pojemności cieplnej izolacji, który dla przewodów okrągłych izolowanych wyznaczany jest z zależności:

wplyw zwarc przewodow wielowarstwowych wzor7

przy czym:

c’_iz – wartość średnia ciepła właściwego materiału izolacyjnego,

c’_p – wartość średnia ciepła właściwego materiału przewodowego,

d – średnica przewodu,

d_iz – grubość izolacji.

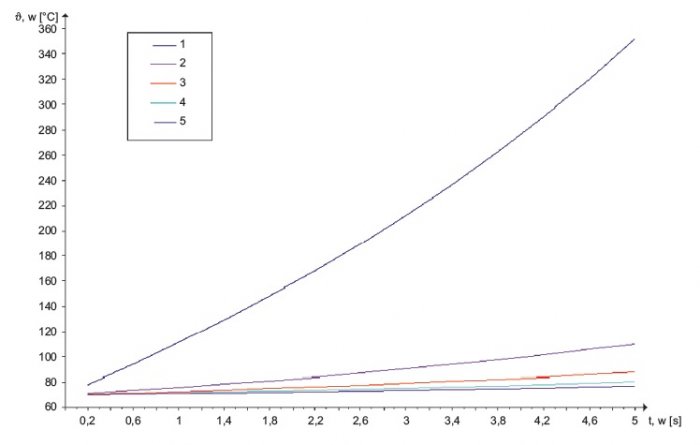

Na rysunku 1. przedstawiono krzywe nagrzewania przewodu miedzianego (gołego i w izolacji PVC) o przekroju 2,5 mm², prądem zwarciowym o natężeniu I = 200 A.

Rys. 1. Wykres zależności temperatury przewodu miedzianego o przekroju 2,5 mm², nagrzewanego od temperatury 70°C prądem zwarciowym I = 200 A, w zależności od czasu trwania zwarcia. Objaśnienia: 1 – przewód goły, 2 – przewód o izolacji z PVC grubości 0,5 mm, 3 – przewód o izolacji z PVC grubości 1 mm, 4 – przewód o izolacji z PVC grubości 1,5 mm, 5 – przewód o izolacji z PVC grubości 2 mm, rys. Z. Skibko

Przy czym krzywa 1 została wyznaczona z zależności (5), natomiast krzywe 2÷5 wyznaczone zostały z równania (6). Analizując wykresy przedstawione na rysunku 1. można zauważyć, że przewody izolowane osiągają znacznie mniejsze przyrosty temperatury przy przepływie prądów zwarciowych niż przewody gołe. Nie bez znaczenia jest czas, w którym przez przewód przepływa prąd zwarciowy. Wpływ czasu trwania zwarcia jest znacznie większy w przewodach gołych i powoduje nawet 4,5-krotny wzrost temperatury przewodu przy zmianie czasu z 0,2 s na 5 s. Dla krótkich czasów trwania zwarcia (t < 1 s) w przewodzie izolowanym, o grubości izolacji nie mniejszej niż 0,5 mm, temperatura osiągana przez przewód pod wpływem prądu zwarciowego jest nieznacznie większa od temperatury, jaką posiadał przewód przed zwarciem. Oznacza to w praktyce, że przy krótkich czasach trwania zwarcia, przewód izolowany obciążony prądem zwarciowym, ma niewielki cieplny wpływ na przewody znajdujące się w jego sąsiedztwie.

Wpływ zwarć na pracę przewodów ułożonych wielowarstwowo

Powszechnym sposobem wykonywania instalacji elektrycznej jest układanie przewodów w kilku stykających się ze sobą warstwach. Jednak przy takim sposobie układania przewodów wartości prądów, które mogą przez nie płynąć długotrwale, są znacznie mniejsze niż wartości tych prądów dla przewodów ułożonych pojedynczo. Różnica ta może wynosić nawet ponad 50% w zależności od sposobu ułożenia przewodów [2, 3]. Istotnym więc jest (przede wszystkim ze względu na żywotność izolacji) określenie wpływu przypływu prądu zwarciowego przez jeden z przewodów tworzących układ wielowarstwowy na pozostałe przewody znajdujące się w tym układzie.

W celu określenia wpływu zwarć na przewody ułożone w kilku stykających się ze sobą warstwach zostały przeprowadzone przez autora badania laboratoryjne. Wykonano je na stanowisku laboratoryjnym, którego schemat przedstawiono na rysunku 2.

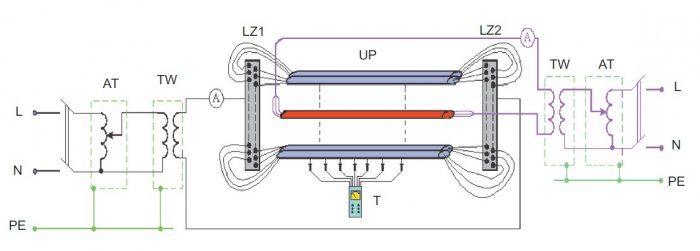

Rys. 2. Schemat układu pomiarowego do laboratoryjnego wyznaczania wpływu zwarć na pracę układu wielowarstwowego. Objaśnienia: AT – autotransformator, TW – transformator wielkoprądowy, LZ1 – listwa zaciskowa pierwsza, LZ2 – listwa zaciskowa druga, UP – układ badanych przewodów, T – miernik temperatury, rys. Z. Skibko

Badaniami zostały objęte przewody pięciożyłowe typu YDY_żo, ułożone w powietrzu, w siatkowym korytku instalacyjnym. Wszystkie przewody tworzące układ wielowarstwowy zostały najpierw obciążone prądem dopuszczalnym długotrwale I_z (wartości prądu I_z na podstawie [2, 3]), a następnie przez jeden z przewodów przepuszczono prąd zwarciowy 3-fazoey o określonym natężeniu. Przewód ten zabezpieczony został wyłącznikiem nadprądowym o charakterystyce C i prądzie znamionowym I_n spełniającym warunek:

wplyw zwarc przewodow wielowarstwowych wzor8

Czas wyłączenia prądu zwarciowego wynosił nie więcej niż 5 sekund. W wyniku przeprowadzonych badań otrzymano krzywe temperatur w zależności od sposobu ułożenia przewodów oraz miejsca ułożenia czujnika temperatury.

Przykładowe wykresy temperatur dla przewodów typu YDYżo 5x6 mm2, ułożonych w dwóch warstwach po osiem przewodów w warstwie oraz schemat przedstawiający miejsca pomiaru temperatury przedstawiono na rysunku 3. Przewody we wstępnej fazie badań zostały obciążone prądem o wartości 25 A, a następnie jeden z przewodów (oznaczony kolorem czerwonym) został obciążony, w czasie t = 4 s, prądem zwarciowym o natężeniu 60 A.

Rys. 3. a) Wykresy zmian temperatur przewodów pod wpływem przepływu prądu zwarciowego o natężeniu 60 A w czasie t = 4 s przez jeden z przewodów (oznaczony kolorem czerwonym) ułożony w układzie dwuwarstwowym po osiem przewodów w warstwie, gdzie: t_z – czas pojawienia się prądu zwarciowego; b) schemat rozmieszczenia czujników temperatury, rys. Z. Skibko

Z analizy przebiegu krzywych temperatur przedstawionych na rysunku 3. można zauważyć niewielki wpływ prądu zwarciowego przepływającego przez jeden z przewodów, na pozostałe przewody wchodzące w skład układu wielowarstwowego. Przyrost temperatury wokół przewodu, w którym wystąpiło zwarcie, jest niewielki w stosunku do temperatury dopuszczalnej długotrwale dla przewodów o izolacji polwinitowej (70°C [5]) i nie przekracza 0,6°C.

W każdym z badanych układów (układy dwu- oraz trzywarstwowe) przyrost temperatury w bezpośrednim sąsiedztwie przewodu obciążanego prądem zwarciowym (dla czasów trwania zwarcia t < 5 s) nie przekraczał 1°C. Dlatego na podstawie przeprowadzonych badań, można stwierdzić, że zwarcie w jednym z przewodów wchodzących w skład układu wielowarstwowego, nie ma wpływu na pracę pozostałych przewodów tworzących badany układ. Wynika to z dużej pojemności cieplnej izolacji przewodu, co zostało wykazane w analizie teoretycznej nagrzewania się przewodów izolowanych obciążonych prądem zwarciowym. Należy również zwrócić uwagę na fakt, że przewody wielożyłowe posiadają nie tylko izolację, a również i osłonę wykonaną z materiału izolacyjnego. Powoduje to znaczne zwiększenie pojemności cieplnej takiego przewodu w stosunku do przewodu jednożyłowego.

Wnioski

Na podstawie przeprowadzonych badań laboratoryjnych oraz analiz teoretycznych dotyczących skutków cieplnych przepływu przez przewód prądu zwarciowego można wyciągnąć następujące wnioski:

skutki cieplne przepływu prądu zwarciowego są większe w przewodach gołych niż izolowanych,
przyrost temperatury w przewodzie izolowanym jest odwrotnie proporcjonalny do grubości izolacji przewodu.
czas trwania zwarcia ma mniejszy wpływ na przyrost temperatury przewodu izolowanego niż przewodu gołego.
prąd zwarciowy przepływający w czasie krótszym niż 5 s przez jeden z przewodów wchodzących w skład układu wielowarstwowego ma niewielki wpływ na temperaturę przewodów leżących w bezpośrednim sąsiedztwie tego przewodu.
zwarcie krótkotrwałe jednego z przewodów nie powoduje zmiany temperatury całego układu wielowarstwowego.

Literatura

R. Kurdziel, Działania cieplne i dynamiczne prądów zwarciowych, PWT, Warszawa 1957.
B. Lejdy, Z. Skibko, Dobór obciążalności prądowej długotrwałej przewodów ułożonych wielowarstwowo, „Elektrosystemy” nr 1/2003.
Z. Skibko, Obciążalność prądowa przewodów ułożonych wielowarstwowo, Rozprawa Doktorska, Politechnika Białostocka, maj 2008.
H. Markiewicz, Instalacje elektryczne, WNT, Warszawa 2018.
PN-IEC 60364-5-523:2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
