Spadki napięć w instalacjach elektrycznych niskiego napięcia

dr inż. Zbigniew Skibko | elektro.info 5/2014 | 2014-06-03

Rys. redakcja EI

Kryterium dopuszczalnego spadku napięcia jest jednym z głównych kryteriów doboru przekroju znamionowego żył przewodów elektrycznych. Sprawdzenie wartości spadku napięcia w nowo wykonanych instalacjach elektrycznych jest również obowiązkowym punktem badań odbiorczych instalacji. Niewłaściwie zaprojektowana lub wykonana instalacja elektryczna może powodować nieprawidłową pracę urządzeń wrażliwych na poziom napięcia zasilającego

Zobacz także

dr inż. Karol Kuczyński Trasy kablowe i systemy mocowań funkcjonujące w czasie pożaru – wymagania podstawowe

Trasy kablowe i systemy mocowań funkcjonujące w czasie pożaru – wymagania podstawowe

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 2002 nr 75 poz. 690 z późn. zm.) [5] §187 ust. 3 stanowi, że: „Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane zespołami kablowymi, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas...

PRYSMIAN POLSKA Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dym może być groźniejszy niż ogień. Co ma do tego instalacja kablowa?

Dziesiątki, a nawet setki kilometrów kabli w tunelu, na stacji metra, w centrum handlowym czy szpitalu są częścią infrastruktury, która ma umożliwić ludziom bezpieczną ewakuację w razie pożaru. Test porównawczy Prysmiana pokazuje, jak różne rodzaje kabli wpływają na szybkość, z jaką dym z palącego się kabla ogranicza widoczność, przysłaniając znaki ewakuacyjne.

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

Streszczenie

W artykule przedstawiono zagadnienia związane ze spadkami napięcia występującymi w instalacjach elektrycznych. Szczególną uwagę zwrócono na różnice w wartościach spadków napięć występujących w rzeczywistych obwodach elektrycznych od tych wyznaczonych teoretycznie. Wskazano również wartość współczynnika poprawkowego uwzględniającego termiczny wzrost rezystancji, rzeczywisty przekrój przewodu oraz rezystancje pasożytnicze wprowadzane przez połączenia montażowe obwodu elektrycznego.

Abstract

Voltage drops in low-voltage electrical installations

The article presents the issues related to the voltage drop occurring in the electric system, especially the differences in the values of voltage drops occurring in the electrical circuits and theoretical circuits.

Wiadomości podstawowe

Spadek napięcia jest różnicą algebraiczną napięć na początku i końcu badanego urządzenia lub instalacji. Spadek napięcia (DU) w linii jednofazowej, obciążonej prądem I, określony jest zależnością:

Wzór 1

a dla obwodów trójfazowych:

Wzór 2

lub wyrażony w procentach:

Wzór 3

gdzie:

I_B – prąd obciążenia, w [A],

R_L – rezystancja przewodu, w [Ω],

X_L – reaktancja przewodu, w [Ω],

U_n – napięcie znamionowe linii (dla układów jednofazowych – napięcie fazowe, dla układów trójfazowych – międzyfazowe), w [V].

W zależnościach (1) i (2) znak plus dotyczy obciążenia o charakterze indukcyjnym (np. silniki indukcyjne), a znak minus dotyczy obciążenia pojemnościowego (np. kondensatory). W obwodach z przewodami o przekroju S_Cu £ 50 mm² lub S_Al £ 70 mm² można pominąć reaktancję przewodów, gdyż rezystancja przewodów jest ponad czterokrotnie wyższa od ich reaktancji. Nie ma więc to istotnego wpływu na wyniki obliczeń [4].

Wartość spadku napięcia w obwodzie elektrycznym niskiego napięcia uzależniona jest od:

wartości prądu przepływającego przez obwód, który jest uzależniony od mocy obciążenia obwodu,
materiału, z którego wykonana jest żyła przewodu,
pola przekroju poprzecznego żyły przewodu,
rezystancji zestyków na łączeniach urządzeń elektrycznych oraz rezystancji innych aparatów zainstalowanych w obwodzie,
długości przewodów w obwodzie.

Zbyt duże wartości spadku napięcia mogą być spowodowane:

dobraniem podczas projektowania przewodów zasilających odbiorniki o zbyt małym polu przekroju poprzecznego,
przyłączeniem odbiornika o mocy przekraczającej wartością moc założoną dla danego obwodu,
zaśniedziałymi stykami, słabymi (zbyt luźnymi) łączeniami elektrycznymi, zwiększającymi rezystancję obwodu.

Skutki, jakie niosą za sobą zbyt duże spadki napięć:

zbyt niskie napięcie zasilające odbiorniki, mogące powodować nieprawidłowe działanie urządzeń elektrycznych, co może doprowadzić do ich uszkodzenia,
nadmierne nagrzewanie się przewodów wywołane zwiększonymi stratami mocy.

Wyeliminowanie zbyt dużych wartości spadków napięć w istniejącej już instalacji elektrycznej jest w praktyce trudne w realizacji, gdyż wiąże się często z koniecznością przebudowy instalacji. Zmniejszenie wartości spadku napięcia możliwe jest poprzez:

wymianę przewodu na przewód o większym przekroju znamionowym żył przewodzących,
zasilenie urządzenia dodatkowym przewodem przyłączonym do tej samej fazy (zwiększa się w ten sposób przekrój poprzeczny),
zmniejszenie odległości odbiornika od punktu zasilającego,
wymianę aluminiowych przewodów na miedziane,
zmniejszenie mocy obciążenia, poprzez jej rozłożenie na różne obwody,
kompensację mocy biernej – jeżeli istnieje taka możliwość.

Wymagania stawiane wartości dopuszczalnego spadku napięcia

W wielu publikacjach dotyczących instalacji elektrycznych autorzy podają dopuszczalne wartości graniczne spadków napięć, które wynoszą – w zależności od typu i odcinka instalacji: od 2 do 4%. Dopuszczalna wartość spadku napięcia (obowiązująca obecnie) na odcinku od złącza do ostatniego odbioru wynosi 4% napięcia znamionowego. Wartość ta została określona w normie PN-IEC 60364‑5‑52 [1], powołanej do obowiązkowego stosowania w rozporządzeniu Ministra Infrastruktury z 2002 roku [2]. Pozostałe wartości dopuszczalnych spadków napięć w instalacjach elektrycznych podawane w ogólnodostępnej literaturze należy traktować jako wiedzę techniczną i nie ma obowiązku do bezwzględnego ich stosowania, aczkolwiek znajomość tych wartości może znacznie ułatwić projektantom dobór przewodów na poszczególnych odcinkach obwodu zasilającego. Przykładowe wartości dopuszczalnego spadku napięciach w wewnętrznych liniach zasilających (WLZ) w budynkach mieszkalnych przedstawiono w tabeli 1.

Wartości dopuszczalnych spadków napięcia mogą być większe od 4% w obwodach zasilających silniki w czasie ich rozruchu lub inne odbiorniki charakteryzujące się dużym prądem rozruchowym [4]. Dopuszczalne spadki napięcia w czasie rozruchu silników zależą od rodzaju rozruchu i wynoszą [4]:

dla rozruchu lekkiego – 35%,
dla rozruchu ciężkiego i częstego (ponad 15 razy na godzinę) – 10%,
dla rozruchu ciężkiego i rzadkiego – 15%.

Wpływ temperatury na wartość spadku napięcia

Zależność rezystancji od temperatury jest dla większości metali w zakresie temperatur od –30°C do 200°C w przybliżeniu liniowa i spełnia następującą zależność:

Wzór 4

gdzie:

R_T – rezystancja w temperaturze T, w [Ω],

R₀ – rezystancja w temperaturze odniesienia T₀, w [Ω],

a – temperaturowy współczynnik rezystancji, w [K–1],

D_T – przyrost temperatury przewodu równy T–T₀, w [K],

W tabeli 2. przedstawione zostały wartości rezystancji żył przewodów wykonanych jako jednodrutowe, których temperatura pracy wynosi 20°C lub 70°C (70°C – dopuszczalna długotrwale wartość temperatury dla polwinitu).

Z analizy wartości podanych w tabeli 2. wynika, że rezystancja przewodu w temperaturze 20°C (wartość katalogowa – normatywna) jest mniejsza o ok. 20% od rezystancji tego samego przewodu obciążonego prądem dopuszczalnym długotrwale (powodującym wzrost temperatury przewodu do 70°C). Taka zmiana wartości rezystancji powoduje w obciążonym obwodzie wzrost wartości występującego w nim spadku napięcia również o 20%. W związku z tym, aby zachować narzuconą przez przepisy dopuszczalną wartość spadku napięcia w pracującej instalacji elektrycznej, należy pilnować, aby podczas projektowania obwodów, wyznaczany na podstawie zależności (3) spadek napięcia nie przekraczał 4·(1–0,2) = 3,22% napięcia znamionowego lub przyjmować do obliczeń zwiększoną wartość rezystancji żył (wyznaczoną na podstawie zależności (4), uwzględniającą nagrzewanie się przewodów podczas przepływu prądu elektrycznego).

Przekrój znamionowy i rzeczywisty żył przewodów

Bardzo często do wyznaczania wartości spadku napięcia w instalacji elektrycznej na etapie projektowania projektanci nie posługują się znormowanymi wartościami rezystancji przewodów (w zależności od przekroju ich żył), a wyznaczają ją z zależności:

Wzór 5

gdzie:

R – rezystancja przewodu, w [Ω],

l – długość przewodu, w [m],

g – konduktywość przewodu, w [m/(W·mm²)],

s – pole przekroju poprzecznego żyły przewodu, w [mm²].

Działania takie powodują, że oprócz błędu wynikającego z nieuwzględnienia wzrostu wartości rezystancji pod wpływem przyrostu temperatury w obciążonym przewodzie, popełnia się również błąd wynikający z faktu, iż rzeczywisty przekrój żył przewodów (wyznaczony na podstawie normowanej wartości rezystancji), jest w większości przypadków mniejszy od przekroju znamionowego (tab. 3.).

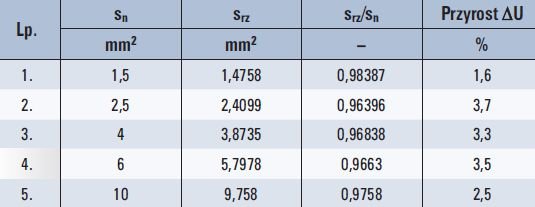

Nieuwzględnienie podczas obliczeń faktu, że rzeczywisty przekrój żył przewodów jest mniejszy od przekroju znamionowego, powoduje, że spadek napięcia występujący w rzeczywistym obwodzie elektrycznym jest większy od teoretycznego. Chcąc uwzględnić tę zmianę na etapie projektowania, jako dopuszczalną wartość spadku napięcia należałoby przyjmować nienormowane 4%, o wartość zmodyfikowaną 3,95%.

W obwodach elektrycznych występują czynniki wpływające na rzeczywistą wartość spadków napięcia, na który wpływają również wszelkie połączenia montażowe. W związku z tym, może byłoby dobrą praktyką projektową, aby przy obliczaniu spadku napięcia przyjmować współczynnik korekcyjny wynoszący 1,25 [8], uwzględniający zarówno wzrost rezystancji przewodu powodowany przepływem prądu oraz dodatkową rezystancję zarówno połączeń, jak i innych aparatów elektrycznych.

Podsumowanie

Różnice w wartościach spadków napięcia występujących w rzeczywistych obwodach instalacji elektrycznej, w porównaniu z wartościami wyznaczonymi na etapie projektowania, wynikają przede wszystkim z nieuwzględnienia w obliczeniach:

przyrostu wartości rezystancji torów prądowych, wynikającego ze wzrostu temperatury w przewodach pod wpływem płynącego przez nie prądu elektrycznego,
różnicy pomiędzy rzeczywistym przekrojem żył a przekrojem znamionowym przyjmowanym do obliczeń,
rezystancji połączeń oraz rezystancji torów prądowych aparatów znajdujących się w danym obwodzie elektrycznym.

Nieuwzględnienie wyżej wymienionych czynników powoduje niejednokrotnie, że wyznaczana podczas badań instalacji elektrycznych wartość spadku napięcia jest większa od wartości dopuszczalnej, pomimo wykazania w projekcie, że kryterium to powinno być spełnione dla wszystkich obwodów.

Literatura

PN-IEC 60364-5-52:2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego, Oprzewodowanie.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75 z dnia 15.06.2002 r., poz. 690, z późn. zm).
P-SEP-E-0002 Instalacje elektryczne w budynkach mieszkalnych. Podstawy planowania. Wyznaczanie mocy zapotrzebowanej.
B. Lejdy, Instalacje elektryczne w obiektach budowlanych. WNT Warszawa 2013 r.
Katalog kabli i przewodów Tele-Fonika Kable.
PN-87-E 90056 Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Przewody o izolacji i powłoce polwinitowej, okrągłe.
PN-88-E 90160 Przewody elektroenergetyczne. Budowa żył miedzianych i aluminiowych.
J. Wiatr, M. Orzechowski Poradnik projektanta elektryka. Dom Wydawniczy Medium, Warszawa 2012 r.
