Instalacja odgromowa na podłożu palnym

Wprowadzenie

dr inż. Karol Kuczyński , mgr inż. Julian Wiatr | Elektro.info 9/2020 | 2020-09-25

Przykład ochrony z wykorzystaniem siatki zwodów poziomych [4]

Jednym z elementów ochrony przeciwpożarowej budynku lub innego obiektu budowlanego jest instalacja piorunochronna. Jej celem jest przejęcie wyładowania piorunowego trafiającego bezpośrednio w chroniony obiekt. Należy jednak mieć świadomość, że nie daje ona całkowitej ochrony, ale umożliwia minimalizację zagrożeń nawet do 99%.

Zobacz także

dr. inż. Jarosław Wiater Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 1

Ochrona domowych instalacji fotowoltaicznych przed skutkami wyładowań piorunowych i przepięć cz. 1

W Polsce tylko w roku 2019 zainstalowano ponad 104 tysiące mikroinstalacji fotowoltaicznych (PV) o łącznej mocy przekraczającej 680 MWp [1]. Chęć pozyskania „darmowej” energii elektrycznej oraz liczne programy wsparcia tego rodzaju inwestycji przekładają się na tzw. boom, który przekracza założone prognozy [1]. Należy przypuszczać, iż w kolejnych latach instalacje PV staną się nieodzownym składnikiem instalacji elektrycznych. Należy jednak pamiętać, iż poza oczywistymi zaletami są również zagrożenia,...

Ewimar Sp. z o.o. Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Nowe ograniczniki przepięć do systemów automatyki i nie tylko

Już wkrótce gama produktów z firmy Ewimar, zostanie wzbogacona o nowe produkty ochrony przeciwprzepięciowej, dedykowane do linii zasilających, linii pomiarowych oraz transmisyjnych.

RST sp. z o.o., dr inż. Tomasz Maksimowicz Ochrona przed przepięciami kamer IP i sieci Ethernet

Ochrona przed przepięciami kamer IP i sieci Ethernet

Sieci Ethernet to już nie tylko sieci komputerowe, ale przede wszystkim uniwersalne media dla wszelkiego rodzaju systemów transmisji. Ogromne korzyści uzyskano dzięki opracowaniu standardu zasilania Power over Ethernet (PoE), który znacząco przyczynił się do rozszerzenia obszaru zastosowań tej technologii. Doskonały przykład stanowią systemy monitoringu wizyjnego (VSS – Video Surveilance System, potocznie CCTV), gdzie jednym przewodem 4-parowym możliwa jest transmisja sygnału wizyjnego, sterowanie...

W artykule:

Klasa urządzenia piorunochronnego
Materiały stosowane do wykonania urządzeń piorunochronnych
Zwody

Podstawowym dokumentem formalnoprawnym, który nakazuje stosowanie ochrony odgromowej oraz przepięciowej jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: DzU z 2019 roku poz. 1065) [1]. Zgodnie z § 53 ust. 2. Rozporządzenia [1] wymagane jest, aby budynek był wyposażony w instalację chroniącą od wyładowań atmosferycznych. Obowiązek ten odnosi się do budynków wyszczególnionych w Polskiej Normie dotyczącej ochrony odgromowej obiektów budowlanych wymienionych w załączniku nr 1 Rozporządzenia [1]. Natomiast § 184 ust. 3 Rozporządzenia [1] stwierdza, że instalacja piorunochronna, o której mowa w § 53 ust. 2, powinna być wykonana zgodnie z Polską Normą dotycząca ochrony odgromowej obiektów budowlanych.

W załączniku nr 1 tego Rozporządzenia [1] zostały przywołane normy przedmiotowe przeznaczone do obowiązkowego stosowania. Pamiętać bowiem należy, że zgodnie z art. 7 ust. 1 Ustawy Prawa budowlanego (tekst jednolity DzU z 2020 r. poz. 1333), do przepisów techniczno-budowlanych zalicza się Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [1], które należy bezwzględnie przestrzegać. W wykazie – załączniku nr 1 Rozporządzenia [1] – występuje wieloarkuszowa norma PN-EN 62305 Ochrona odgromowa. Norma ta składa się z czterech części: Część 1: Zasady ogólne z 2011 r.; Część 2: Zarządzanie ryzykiem z 2008 r.; Część 3: Uszkodzenia fizyczne w obiektach budowlanych i zagrożenie życia z 2011 r.; Część 4: Urządzenia elektryczne i elektroniczne w obiekcie z 2011 r. W załączniku 1 do Rozporządzenia [1] została przywołana również norma PN-IEC 60364-4-443:1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi.

Klasa urządzenia piorunochronnego

Projektant, przystępując do opracowania projektu instalacji piorunochronnej musi przeprowadzić analizę ryzyka zagrożenia stwarzanego przez wyładowania atmosferyczne przy trafieniu bezpośrednim lub pośrednim w obiekt oraz urządzenie usługowe (linia zasilająca w energię elektryczną lub linia telekomunikacyjna). Analizę ryzyka należy wykonać w oparciu o wymagania normy PN-EN 62305 Ochrona odgromowa. Część 2: analiza ryzyka: 2008. W wyniku analizy wyznacza się spodziewaną wartość ryzyka w zakresie utraty życia ludzkiego, utraty usługi publicznej, utraty dziedzictwa kulturowego oraz utraty wartości ekonomicznej. Każda z wyznaczonych wartości ryzyka, za wyjątkiem ryzyka utraty wartości ekonomicznej, jest porównywana z wartością ryzyka tolerowaną, określoną w normie. Wartość ryzyka utraty wartości ekonomicznej nie jest definiowana w normie i podlega indywidualnej ocenie przez projektanta w porozumieniu z inwestorem.

Ocena ryzyka pozwala jedynie na podjęcie decyzji w zakresie konieczności stosowania urządzenia piorunochronnego lub braku potrzeby jego stosowania. W żadnej części normy PN-EN 62305 nie zostały określone przedziały wartości wyznaczanych elementów ryzyka, którym należy przypisać określony poziom ochrony. Norma wyznacza cztery poziomy ochrony oraz podaje metodykę wyznaczania stref ochrony za pomocą siatki zwodów, toczącej się kuli oraz kąta ochronnego. Decyzję o przyjęciu określonego stopnia ochrony podejmuje projektant. Przyjęcie właściwego poziomu ochrony dla projektowanego obiektu budowlanego może stanowić bardzo istotny problem. Pomocne w tym zakresie będzie doświadczenie projektanta. W przypadku obiektów zagrożonych wybuchem, obiektów szpitalnych oraz centrów nadzoru ruchu lotniczego należy przyjmować pierwszy poziom ochrony. Obiekty usług technicznych, hotele i noclegownie, budynki o wysokości ponad 30 m i kościoły z wieżami o wysokości co najmniej 20 m oraz domy opieki społecznej należy projektować z zastosowaniem drugiego poziomu ochrony. Natomiast pozostałe obiekty muszą posiadać poziom ochrony trzeci lub czwarty, w zależności od wyników obliczeń ryzyka. W praktyce oznacza to, że dla wartości ryzyka niewiele przekraczającego ryzyko tolerowane dla IV poziomu ochrony należy przyjmować poziom ochrony trzeci.

Podczas projektowania instalacji piorunochronnej należy mieć na uwadze spodziewane wartości prądów piorunowych przypisane do poszczególnych klas ochrony, które są adekwatne do poziomów ochrony. Wartości tych prądów zostały określone w normie PN-EN 62305-2:2008 Ochrona odgromowa. Część 2: zarządzanie ryzykiem: 2008.

Każde urządzenie piorunochronne składa się ze zwodów piorunowych, przewodów odprowadzających oraz uziemienia. W celu wyznaczenia miejsc narażonych na bezpośrednie wyładowania piorunowe właściwa jest metoda toczącej się kuli, której promień należy przyjąć, w zależności od przyjętego poziomu ochrony projektowanego obiektu budowlanego.

Metodykę oceny z wykorzystaniem toczącej się kuli przedstawia rysunek 1. Natomiast na rysunku 2. przedstawiono przykład ochrony odgromowej z wykorzystaniem siatki zwodów poziomych, a na rysunku 3. metodykę wyznaczania strefy ochronnej dla zwodów pionowych w zależności od przyjętego poziomu ochrony oraz wysokości zwodu.

Rys. 1. Metodyka wyznaczania miejsc zagrożonych bezpośrednimi trafieniami piorunów z wykorzystaniem metody toczącej się kuli [2, 6]

rys 2 przyklady ochrony z wykorzystaniem siatki

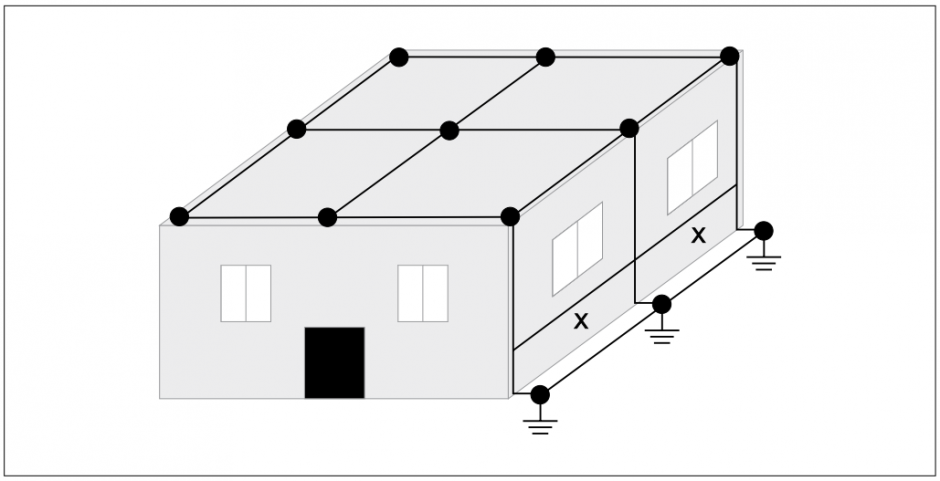

Rys. 2. Przykład ochrony z wykorzystaniem siatki zwodów poziomych [4]

Rys. 3. Wartość kąta ochrony w zależności od poziomu ochrony oraz wysokości zwodu oraz przykładowa strefa ochronna dla kąta ochrony α [2, 6]

Natomiast wartości promieni kuli w zależności pod przyjętego poziomu ochrony przedstawiono w tabeli 1.

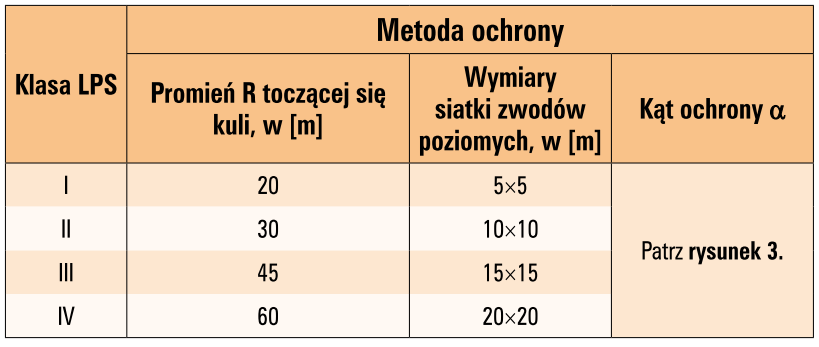

Tab. 1. Klasy LPS oraz odpowiadające im promienie toczącej się kuli [2]

Należy pamiętać, że im większe jest ryzyko wynikające z potencjalnych skutków uderzenia pioruna, tym wyższa klasa LPS jest wymagana. Klasy powiązane są z poziomem ochrony odgromowej LPL (tab. 2.) – przy czym LPS klasy I stanowi najwyższy poziom ochrony, a LPS klasy IV – najniższy. Poszczególne poziomy LPL zakładają określone zakresy spodziewanych wartości szczytowych prądu pioruna – zarówno maksymalnych, jak i minimalnych. Przy wymiarowaniu klasy LPS istotne są bowiem nie tylko maksymalne, ale i minimalne spodziewane wartości prądu wyładowania doziemnego [3].

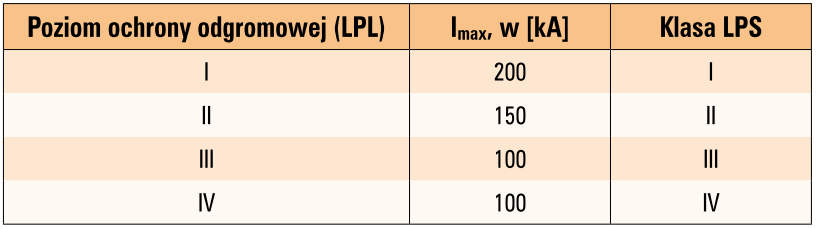

Tab. 2. Spodziewany prąd pioruna i klasy urządzenia piorunochronnego w zależności od poziomu ochrony odgromowej [3]

Materiały stosowane do wykonania urządzeń piorunochronnych

Do przechwycenia i odprowadzenia prądu piorunowego do ziemi należy, jeśli jest to możliwe, wykorzystać naturalne elementy przewodzące (np. metalowe pokrycia dachu, balustrady, metalowe fasady, pręty zbrojeniowe) występujące w chronionym obiekcie. Powinna być zapewniona galwaniczna ciągłość połączeń pomiędzy wybranymi elementami, a ich wymiary (dotyczy to najczęściej powierzchni przekroju materiału) powinny spełniać wymagania zestawione w tabelach 3. i 4. [4].

tab 3 material ksztalt i minimalna powierzchnia przekroju

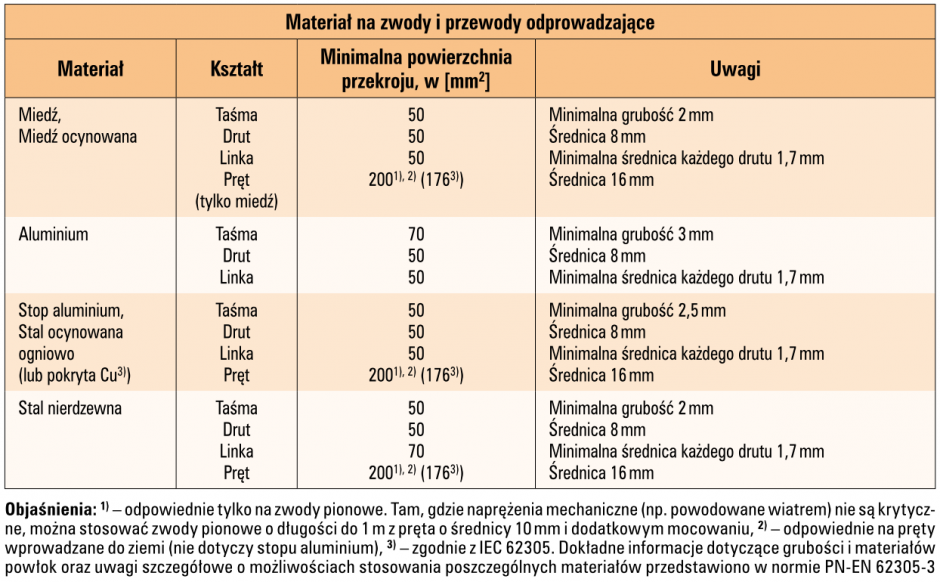

Tab. 3. Materiał, kształt i minimalna powierzchnia przekroju materiałów urządzenia piorunochronnego [4]

Tab. 4. Minimalne grubości blach stosowanych do odprowadzenia prądu piorunowego [4]

W przypadku obiektów żelbetowych strukturę stalową w obrębie obiektu można traktować jako galwanicznie ciągłą, jeśli zapewnione są spawane lub pewne wzajemne połączenia większości prętów pionowych i poziomych. W stworzonym systemie ochrony odgromowej należy sprawdzić ciągłość połączeń wykonując pomiary od najwyższych części obiektu do poziomu ziemi. Całkowita rezystancja elektryczna nie powinna być większa niż 0,2 W [4].

Jeśli w konstrukcji żelbetowej powstają duże naprężenia mechaniczne, to w strefie występowania takich naprężeń należy ułożyć dodatkowe przewody. W obiektach, w których nie ma możliwości wykorzystania naturalnych elementów lub ich wykorzystanie jest niecelowe, należy stosować elementy sztuczne, które powinny być wykonane z materiałów umożliwiających odprowadzenie prądu piorunowego, odpornych na korozję oraz uszkodzenia mechaniczne. Minimalne powierzchnie przekrojów oraz kształty materiałów stosowanych na zwody oraz przewody odprowadzające zestawiono w tabeli 3. Można także wykorzystać inne materiały o równoważnych właściwościach elektrycznych oraz mechanicznych i chemicznych. Metalowe pokrycia dachowe obiektów budowlanych należy wykorzystywać do ochrony odgromowej obiektu budowlanego w następujących przypadkach:

zapewniona jest trwała ciągłość połączeń pomiędzy poszczególnymi częściami pokrycia,
warstwa metalu ma grubość nie mniejszą od wartości t1 podanych w tabeli 4. w przypadku gdy dopuszczalna jest perforacja pokrycia dachowego oraz pod powierzchnią pokrycia dachowego nie występuje warstwa materiału łatwopalnego,
strefy zagrożone wybuchem nie znajdują się bezpośrednio pod metalowym pokryciem dachu, jeśli możliwa jest jego perforacja lub mogą wystąpić przeskoki iskrowe pomiędzy poszczególnymi elementami pokrycia,
metalowe elementy nie są pokryte materiałem izolacyjnym.

Nie są uważane za pokrycie izolacyjne warstwy farby ochronnej, asfaltu (do grubości 1 mm) oraz folii PCV o grubości 0,5 mm.

Z punktu widzenia ochrony odgromowej pokrycie drewniane dachu można zakwalifikować do pokryć trudno zapalnych. Zalecana jest impregnacja tego rodzaju pokryć i podłoży środkami zwiększającymi ich odporność na zapalenie. Zbliżoną interpretację przedstawiono w normie PN-EN 62305-3, w której stwierdzono, że pokrycia i powłoki drewniane są „mniej palne” [4].

Zwody

Zadaniem zwodów jest zapewnienie ochrony obiektu budowlanego oraz urządzeń i nadbudówek fachowych przed bezpośrednim oddziaływaniem prądu piorunowego. Zwodami mogą być przewodzące elementy konstrukcyjne obiektu, tzw. zwody naturalne.

W przypadku braku elementów naturalnych należy stosować umieszczone tylko w celach ochrony odgromowej tzw. zwody sztuczne. System zwodów sztucznych może być tworzony przez dowolną kombinację prętów pionowych, rozpiętych przewodów lub przewodów ułożonych w postaci sieci. Elementy przewodzące wykorzystywane do celów ochrony odgromowej powinny być dokładnie połączone. Do wykonania połączeń zwodów i przewodów odprowadzających można wykorzystać twarde lutowanie, spawania, zgniatanie, łączenie na zakładkę, skręcanie lub ryglowanie [4].

W przypadku stosowania gotowych elementów żelbetowych pręty zbrojeniowe mogą być wykorzystane jako zwody, należy tylko zapewnić odpowiednie połączenia elementów i uzyskanie ciągłej i krótkiej drogi dla prądu piorunowego. Jeśli gotowe elementy żelbetowe nie mają takich połączeń, to należy je wykonać.

Najczęściej na dachu obiektu budowlanego stosowane są zwody poziome niskie tworzące siatkę o wymiarach pojedynczego oka uzależnionych od efektywności ochrony i wynikającego z tego faktu poziomu ochrony odgromowej (tab. 5.) [4].

Tab. 5. Zasady montażu zwodów na dachach płaskich [4]

W przypadku większości obiektów budowlanych posiadających dachy płaskie zwody poziome mogą być mocowane bezpośrednio do powierzchni dachu. Odstępy pomiędzy wspornikami powinny wynosić ok. 1,0 m – przewody okrągłe lite oraz 0,5 m – taśmy i linki poziome na powierzchniach poziomych i pionowych.

W celu uniknięcia niebezpiecznych naprężeń wywołanych przez zmiany temperatury, należy zastosować elastyczne elementy łączące przewody pomiędzy sobą lub z przewodzącymi elementami konstrukcji dachu. Podstawowe zasady montażu zwodów na powierzchniach dachów zestawiono w tabelach 5. i 6. [4].

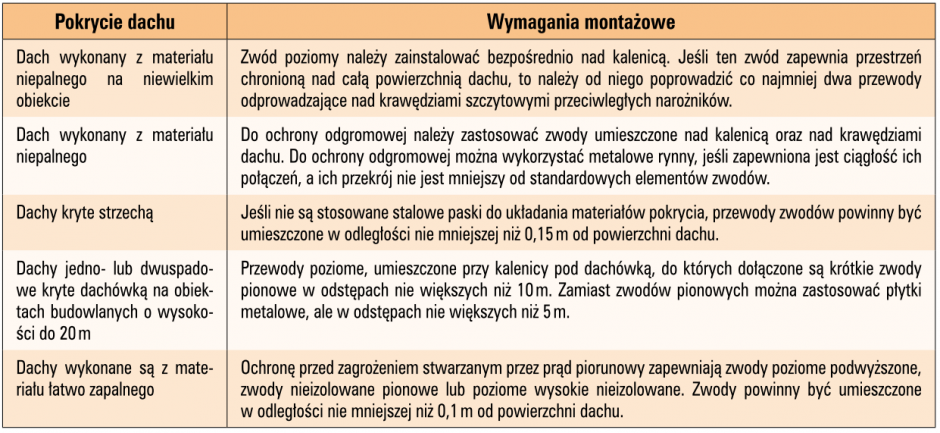

Tab. 6. Zasady montażu zwodów na dachach wielospadowych [4]

Do ochrony odgromowej znacznych powierzchni można zastosować zwody pionowe o stosunkowo niewielkich wysokościach (do 1 m) mocowane do elementów urządzenia piorunochronnego. Przykładowo, takie rozwiązanie może być wymagane do wyeliminowania punktowych uszkodzeń metalowych pokryć dachowych [4].

Zwody pionowe umieszczone na metalowym dachu przechwytują prąd piorunowy i doprowadzają do jego rozpływu w przewodach urządzenia piorunochronnego oraz w metalowym pokryciu dachu, ale nie doprowadzają do jego uszkodzenia. Do ochrony odgromowej obiektu z dachem dwuspadowym należy zastosować zwody poziome umieszczone wzdłuż kalenicy dachu oraz, w obiektach rozległych, wzdłuż krawędzi dachu. Podstawowe informacje o zasadach tworzenia siatki zwodów na różnorodnych, wielospadowych dachach obiektów budowlanych zestawiono w tabeli 6. [4].

Literatura

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity DzU z 2019 r., poz. 1065).
PN-EN 62305-3:2011 Ochrona odgromowa. Część 3: Uszkodzenia fizyczne w obiektach budowlanych i zagrożenie życia.
T. Maksimowicz, Wymiarowanie urządzenia piorunochronnego w zależności od klasy LPS, www.rst.bialystok.pl, Dla projektanta, kwiecień 2019.
A. W. Sowa, K. Wincencik, Ochrona odgromowa systemów fotowoltaicznych, Zeszyty dla elektryków nr 10, Warszawa 2014.
J. Wiatr, Uproszczony projekt instalacji piorunochronnej jednostki ochrony przeciwpożarowej, „elektro.info” 4/2020.
A. Boczkowski, Ochrona odgromowa budynków (część 2) – Systemy LPS, „elektro.info” 6/2011.
