Streszczenie

W artykule przedstawiono podstawowe zagadnienia związane z doborem przekroju żył kabli i przewodów elektroenergetycznych do pracy w warunkach odkształcenia prądów obciążenia. Przedstawiono także wyniki badań pomiarowych odkształceń prądów w wybranym budynku biurowym oraz analizę ich wpływu na sposób projektowania kabli i przewodów zasilających.

Abstract

Cable sizing for supplying office buildings

In this paper presents basic issues related to the cables and conductors cross-section sizing to work in conditions of deformation load currents. The paper also presents the results of measuring currents deformation in the exemplary office building and analysis of their influence on the power cables designing methods.

Straty mocy w przewodach elektroenergetycznych przy przepływie prądów odkształconych

Na skutek przepływu prądów odkształconych w przewodach pojawią się dodatkowe straty mocy w żyłach roboczych, pochodzące od wyższych harmonicznych oraz straty związane z pojawieniem się (na skutek przepływu harmonicznych kolejności zerowej – 3 h) prądu w żyle neutralnej.

Wówczas, zgodnie z teorią mocy dla przebiegów niesinusoidalnych, można przyjąć, że straty mocy czynnej w wielożyłowym przewodzie elektroenergetycznym DPh są sumą strat mocy pochodzących od poszczególnych harmonicznych w żyłach fazowych oraz w żyle neutralnej. Zależność tę można opisać równaniem [1, 2]:

wzor 1 holdynski elektro 05 2014

Wzór 1

gdzie:

Ih – wartość skuteczna prądu h-tej harmonicznej, w [A],

dRh – współczynnik przyrostu rezystancji przewodu dla h-tej harmonicznej,

RDC – rezystancja przewodu dla prądu stałego, w [W],

h – rząd harmonicznej,

W przypadku przewodów wielożyłowych przyrost rezystancji przewodów wraz z rzędem harmonicznej zachodzi na skutek występowania zjawiska naskórkowości oraz efektu zbliżenia przewodów. Współczynnik przyrostu rezystancji przewodów wielożyłowych i kabli wywołany przepływem prądu odkształconego można wyrazić wzorem [3]:

wzor 2 holdynski elektro 05 2014

Wzór 2

gdzie:

xs(h) – przyrost rezystancji spowodowany zjawiskiem naskórkowości,

xp(h) – przyrost rezystancji spowodowany efektem zbliżenia.

Przyrost rezystancji przewodów wielożyłowych spowodowany zjawiskiem naskórkowości można wyznaczyć z zależności [4]:

wzor 3 holdynski elektro 05 2014

Wzór 3

gdzie:

J0 – funkcja Bessela pierwszego rodzaju zerowego rzędu,

J1 – funkcja Bessela pierwszego rodzaju pierwszego rzędu,

m – przenikalność magnetyczna materiału przewodnika,

ks – współczynnik liczbowy zależny od konstrukcji przewodów (dla żyły jednodrutowej ks = 1, dla żyły wielodrutowej ks = 0,4),

fn – częstotliwość znamionowa sieci, w [Hz],

R’DC – rezystancja jednostkowa przewodu dla prądu stałego, w [W/m].

Przyrost rezystancji przewodów spowodowany efektem zbliżenia można wyznaczyć z zależności [4]:

wzor 4 holdynski elektro 05 2014

Wzór 4

w której:

gdzie:

kp – współczynnik liczbowy zależny od konstrukcji przewodów (dla żyły jednodrutowej kp = 1, dla żyły wielodrutowej kp = 0,3),

d – średnica przewodnika, w [mm],

Do – odległość między osiami żył przewodów, w [mm].

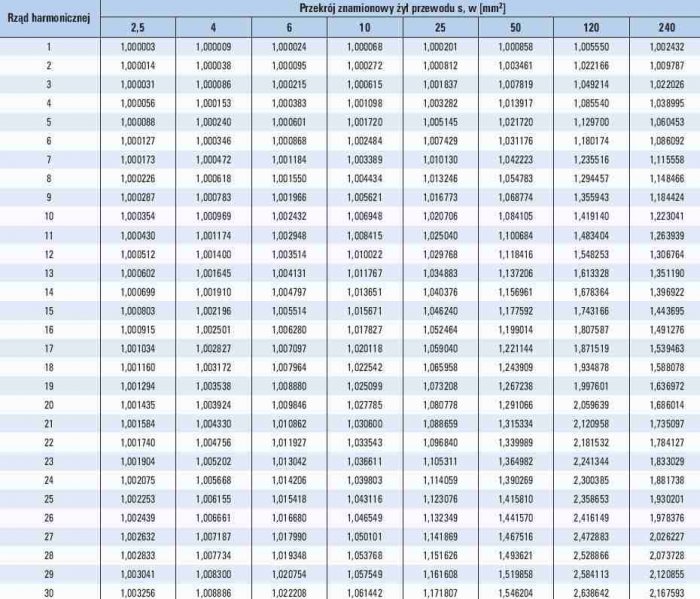

Przykładowe wartości współczynnika przyrostu rezystancji przewodów i kabli wielożyłowych δRh dla h-tej harmonicznej, wywołanego przepływem prądu odkształconego, przedstawiono w tabeli 2. Wartości te zostały wyznaczone przy wykorzystaniu zależności (2, 3, 4), przy przyjęciu wielkości opisujących przewody podanych w tabeli 1.

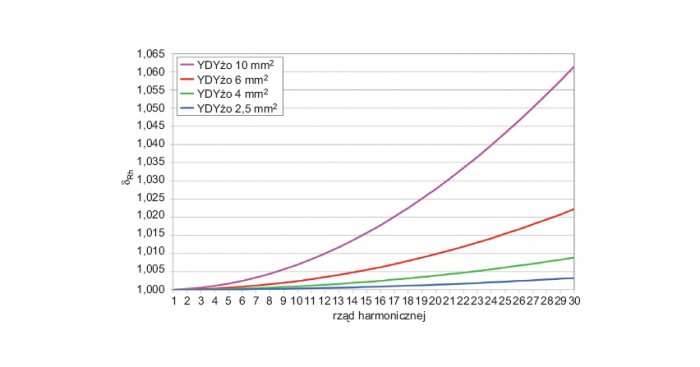

Na rysunkach 1. i 2. przedstawiono (dla analizowanych przewodów i kabli) wykresy wartości współczynników dRh w zależności od rzędu harmonicznych.

Przy obliczeniach inżynierskich można posługiwać się również uproszczoną zależnością, pozwalającą w szybki sposób określić przyrost rezystancji przewodów dla wyższych harmonicznych prądu [6]:

wzor 5 holdynski elektro 05 2014

Wzór 5

gdzie h – rząd harmonicznej.

W przypadku obwodu trójfazowego obciążonego symetrycznie odbiornikiem nieliniowym, przepływ prądów odkształconych o jednakowym rozkładzie harmonicznych będzie występował w trzech żyłach fazowych, natomiast w przewodzie neutralnym będzie płynął prąd odkształcony będący sumą harmonicznych rzędu 3h (kolejności zerowej). W związku z tym straty mocy w takim przewodzie można opisać zależnością:

wzor 6 holdynski elektro 05 2014

Wzór 6

gdzie:

RDC – rezystancja przewodu dla prądu stałego, w [W],

δRh – współczynnik przyrostu rezystancji przewodu dla h-tej harmonicznej,

Ih – wartość skuteczna prądu h-tej harmonicznej, w [A],

I3h – wartość skuteczna prądu harmonicznej rzędu 3h w przewodzie neutralnym, w [A],

h – rząd harmonicznej.

Dobór przekroju przewodów i kabli elektroenergetycznych zasilających odbiorniki nieliniowe

Na potrzeby doboru przekroju żył przewodów zasilających odbiorniki nieliniowe opracowany został przez autorów współczynnik zmniejszający obciążalność długotrwałą przewodów zamieszczonych w katalogach producentów lub w normach. Dla pojedynczego przewodu wartość współczynnika zmniejszającego obciążalność długotrwałą przewodu kh, wynikającego z przepływu prądu odkształconego, można opisać równaniem [7]:

wzor 7 holdynski elektro 05 2014

Wzór 7

gdzie:

ΔPlin – straty mocy czynnej w przewodzie wywołane przepływem prądu sinusoidalnego przy obciążeniu liniowym, w [W],

ΔPharm – straty mocy czynnej w przewodzie wywołane przepływem prądu odkształconego przy obciążeniu nieliniowym, w [W],

I1 – wartość skuteczna prądu pierwszej harmonicznej przy obciążeniu liniowym, w [A],

dRh – współczynnik przyrostu rezystancji przewodu dla h-tej harmonicznej,

Ih – wartość skuteczna prądu h-tej harmonicznej przy obciążeniu nieliniowym, w [A],

h – rząd harmonicznej.

Dla obwodu trójfazowego obciążonego symetrycznie odbiornikiem nieliniowym, wartość współczynnika zmniejszającego obciążalność długotrwałą przewodu kh, wynikającego z przepływu prądów odkształconych, można wyznaczyć z zależności:

wzor 8 holdynski elektro 05 2014

Wzór 8

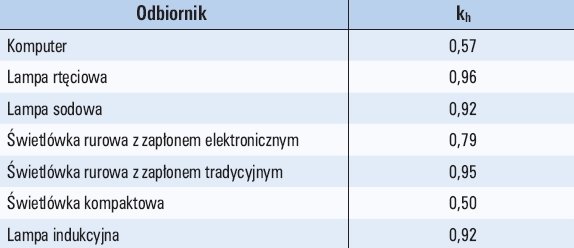

Na podstawie badań prowadzonych przez autorów oraz obliczeń przy wykorzystaniu zależności zamieszczonych w niniejszym artykule wyznaczone zostały wartości współczynników zmniejszających obciążalność długotrwałą kh przewodów trójfazowych zasilających wybrane typy odbiorniki energii elektrycznej. Współczynniki te mogą osiągać bardzo niskie wartości, szczególnie w przypadku obwodów zasilających odbiorniki elektroniczne. W tabeli 3. przedstawiono przykładowe wartości współczynników kh dla wybranych typów odbiorników nieliniowych.

Badania odkształcenia prądów w wybranym układzie elektroenergetycznym zasilającym budynek biurowy

Przedmiotem badań pomiarowych była rejestracja i ocena wielkości elektrycznych opisujących jakość energii elektrycznej, występujących podczas pracy normalnej w układzie elektroenergetycznym niskiego napięcia (0,4 kV) stacji transformatorowo-rozdzielczej SN/nn, zasilającej budynek biurowy. Aparaturę pomiarową, w postaci analizatora jakości energii, zainstalowano w rozdzielnicy głównej nn, poprzez przyłączenie cęgów prądowych rejestratora do obwodów wtórnych przekładników prądowych oraz zacisków napięciowych analizatora bezpośrednio do szyn zbiorczych rozdzielni niskiego napięcia.

Na podstawie uzyskanych informacji określono, że do głównych odbiorników użytkowanych w sieci niskiego napięcia należy sprzęt komputerowy (komputery, UPS, monitory, drukarki, itp.) oraz oświetlenie wykorzystujące świetlówki tradycyjne (rurowe) i kompaktowe.

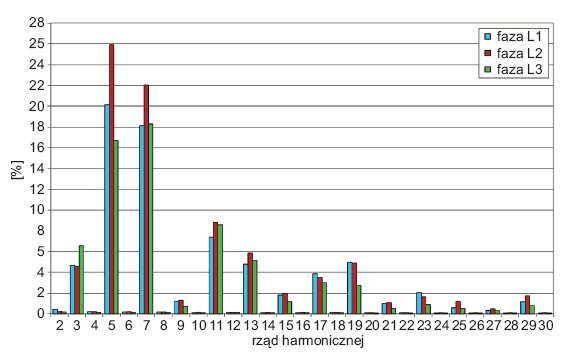

Na rysunku 3. przedstawiono przykładowe przebiegi prądów obciążenia szyn zbiorczych niskiego napięcia analizowanej stacji transformatorowej, natomiast na rysunku 4. przedstawiono średnie tygodniowe rozkłady harmonicznych prądów w poszczególnych fazach.

Z analizy przebiegów prądów obciążenia badanej stacji transformatorowej wynika, że są one znacznie odkształcone od przebiegów sinusoidalnych (rys. 3.). Pokazują to również zawartości wyższych harmonicznych (rys. 4.). W przypadku analizowanego przebiegu, największy udział mają harmoniczne rzędu 5. i 7., których wartości osiągają średnio odpowiednio 25,91% oraz 22,03%. Wartości współczynników całkowitego odkształcenia prądu THDI wahają się w granicach (w zależności od fazy) od 26,96% do 33,58%, co zostało przedstawione w tabeli 4. W tabeli tej zaprezentowano także średnie tygodniowe wartości współczynników zmian obciążalności przewodów trójfazowych (kh) obliczonych dla analizowanego przypadku.

Z analizy danych przedstawionych w tabeli 4. wynika, że kabel zasilający analizowany układ elektroenergetyczny może być narażony na skutki odkształcenia prądów obciążenia i dlatego należy wziąć to pod uwagę już na etapie projektowania. Na podstawie obliczonych współczynników kh można stwierdzić, że maksymalna obciążalność prądowa długotrwała kabla pracującego w analizowanych warunkach wynosi 83,8 % (kh = 0,838) obciążalności podawanej w katalogach lub normach. Dlatego też na etapie projektowania kabla należałoby przyjąć 21,4% zapas obciążalności prądowej, żeby w czasie eksploatacji nie dochodziło do jego przegrzewania.

Wnioski

  1. Proces projektowania układów zasilających nowoczesne budynki biurowe, oprócz tradycyjnych kryteriów doboru, powinien uwzględniać również skutki cieplne związane z przepływem prądów odkształconych.
  2. Przyrost temperatury w przewodach i kablach elektroenergetycznych obciążonych prądem odkształconym jest wynikiem wzrostu wartości skutecznej prądu, wartości rezystancji (efekt naskórkowości) oraz przepływu prądu w przewodzie neutralnym, który przy obciążeniu symetrycznym sinusoidalnie zmiennym jest przewodem nieobciążonym.
  3. Wzrost temperatury przewodów ponad wartość dopuszczalną długotrwale może powodować pogorszenie stanu izolacji, a w konsekwencji skrócenie czasu ich eksploatacji lub nawet zniszczenie. Aby tego uniknąć, należy już na etapie projektowania zastosować odpowiednie współczynniki korygujące ich obciążalność prądową długotrwałą.
  4. W obwodach trójfazowych zasilających rozdzielnice oświetleniowe lub bezpośrednio oprawy oświetleniowe wyposażone w świetlówki kompaktowe, występuje konieczność nawet dwukrotnego, w porównaniu do obciążenia sinusoidalnego, zwiększenia obciążalności prądowej długotrwałej poszczególnych przewodów.
  5. Zaprezentowane wyniki badań pomiarowych w wybranym budynku biurowym oraz rozważania teoretyczne wykazały, że dobór kabli zasilających ten obiekt bez uwzględnienia współczynników zmniejszających może doprowadzić do znacznego niedowymiarowania torów prądowych przekraczającego nawet 25%,

* * *

Badania sfinansowano ze środków KBN, w ramach pracy badawczej statutowej S/WE/2/2013.

Literatura

  1. A. Hiranandani, Calculation of Cable Ampacities Including the Effect of Harmonics, IEEE Industry Applications Magazine, March/April 1998.
  2. A. Bonner, T. Grebe, E. Gunther, L. Hopkins, M. B. Marz, J. Mahseredijan, N. W. Miller, T. H. Ortmeyer, V. Rajagopalan, S. J. Randae, P. F. Ribeiro, B. R. Shperling, T. R. Sims, W. Xu, Modeling and simulation of the propagation of harmonics in electric power networks. Part I: Concepts, models and simulation techniques, IEEE Transactions on Power Delivery, Vol. 11, No. 1, January 1996.
  3. A. Hiranandani, Calculation of Cable Ampacities Including the Effect of Harmonics, IEEE Industry Applications Magazine, March/April 1998.
  4. J. A. Palmer, R. C. Degeneff, T. M. McKernan, T. M. Halleran, Pipe-Type Cable Ampacities in the Presence of Harmonics, IEEE Transactions on Power Delivery, Vol. 8, No. 4, October 1993.
  5. W. Gogół, Wymiana ciepła. Tablice i wykresy, Wydawnictwo Politechniki Warszawskiej, Warszawa 1991.
  6. Z. Kowalski, Jakość energii elektrycznej, Wydawnictwo Politechniki Łódzkiej, Łódź 2007.
  7. G. Hołdyński, Z. Skibko, Obciążalność prądowa długotrwała przewodów zasilających odbiorniki nieliniowe, „Przegląd Elektrotechniczny”, nr 3/2009.
