Nowoczesne rozwiązania konstrukcyjne kabli elektroenergetycznych i sygnalizacyjnych nn (do 0,6/1 kV)

Kable elektroenergetyczne opancerzone

Kable elektroenergetyczne opancerzone

Podziemne linie kablowe mają wiele zalet w porównaniu z liniami napowietrznymi. Najważniejsze z nich to: większa pewność zasilania niezależnie od warunków pogodowych, mniejsza powierzchnia zajętych gruntów, niższe koszty utrzymania, ochrona środowiska i względy estetyczne. Negatywną stroną linii kablowych jest wyższy koszt ich budowy.

Zobacz także

Zobacz osprzęt kablowy HELUKABEL

Zobacz osprzęt kablowy HELUKABEL Zobacz osprzęt kablowy HELUKABEL

Jesteśmy kompleksowym dostawcą kabli, przewodów oraz osprzętu kablowego dla rozwiązań standardowych, jak również niestandardowych – przygotowanych na indywidualne zamówienia Klientów. Produkowane przez...

Jesteśmy kompleksowym dostawcą kabli, przewodów oraz osprzętu kablowego dla rozwiązań standardowych, jak również niestandardowych – przygotowanych na indywidualne zamówienia Klientów. Produkowane przez nas z wysoką dbałością o szczegóły produkty są odporne na czynniki chemiczne, atmosferyczne, działanie temperatur, jak również promieniowanie. Oferujemy Państwu również kompletny zakres osprzętu kablowego do sprzedawanych kabli i przewodów. Są to m.in. dławiki kablowe do standardowych zastosowań, dławiki...

Próby napięciowe kabli elektroenergetycznych SN a diagnostyka bezinwazyjna z pomiarem wyładowań niezupełnych (WNZ)

Próby napięciowe kabli elektroenergetycznych SN a diagnostyka bezinwazyjna z pomiarem wyładowań niezupełnych (WNZ) Próby napięciowe kabli elektroenergetycznych SN a diagnostyka bezinwazyjna z pomiarem wyładowań niezupełnych (WNZ)

Celem artykułu jest przedstawienie nowoczesnych technik probierczych i diagnostycznych, będących alternatywą dla prób DC, oraz ich unifikację dla wszystkich typów kabli w kategoriach typu izolacji, konstrukcji...

Celem artykułu jest przedstawienie nowoczesnych technik probierczych i diagnostycznych, będących alternatywą dla prób DC, oraz ich unifikację dla wszystkich typów kabli w kategoriach typu izolacji, konstrukcji i napięcia znamionowego. Omówiono także wykorzystanie technicznego potencjału probierczego i diagnostycznego w taki sposób, aby zapobiegać awariom systemów kablowych i maksymalnie wydłużyć okres eksploatowania kabli. Urządzenia diagnostyczne to znaczący krok naprzód w porównaniu z próbami napięciowymi...

Nowoczesne krajowe rozwiązania materiałowe i konstrukcyjne elementów górnej sieci trakcyjnej (część 1.)

Nowoczesne krajowe rozwiązania materiałowe i konstrukcyjne elementów górnej sieci trakcyjnej (część 1.) Nowoczesne krajowe rozwiązania materiałowe i konstrukcyjne elementów górnej sieci trakcyjnej (część 1.)

Polskie sieci trakcyjne ze względu na zaniedbania materiałowe, konstrukcyjne oraz brak inwestycji przez szereg lat szczególnie pilnie wymagają w tej chwili działań mających na celu ich modernizację, dostosowanie...

Polskie sieci trakcyjne ze względu na zaniedbania materiałowe, konstrukcyjne oraz brak inwestycji przez szereg lat szczególnie pilnie wymagają w tej chwili działań mających na celu ich modernizację, dostosowanie do standardów międzynarodowych oraz parametrów jazdy pociągów, zgodnie z obowiązującymi w tej materii dyrektywami Unii Europejskiej.

Wzrastające wymagania pewności zasilania w energię elektryczną powodują, że na terenach zurbanizowanych coraz większe zastosowanie mają kable elektroenergetyczne. Obecnie nowoczesne kable elektroenergetyczne produkowane są prawie wyłącznie w syntetycznej izolacji wytłaczanej.

Materiały izolacyjne i powłokowe

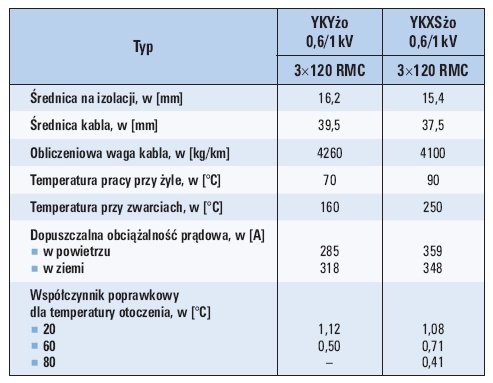

Podstawowym materiałem izolacyjnym kabli niskiego napięcia jest poliwinit (PVC), który obecnie coraz częściej zastępowany jest polietylenem usieciowanym (XLPE). Szersze zastosowanie w kablach energetycznych znajduje również guma silikonowa (Si), która stosowana jest szczególnie tam, gdzie wymagane jest utrzymanie funkcji w czasie pożaru.

Poliwinit pomimo dobrych własności mechanicznych i stosunkowo niskich kosztów wytwarzania krytykowany jest ze względu na zawartość chlorowców, które w czasie pożaru kabli wydzielają duże ilości trujących gazów zwanych halogenkami. Drugą negatywną cechą poliwinitu jest wydzielanie w czasie pożaru ogromnych ilości czarnego dymu utrudniającego akcję gaśniczą. Brytyjskie badania palności kabli wykazały, że spalenie jednego metra kabla o izolacji i powłoce poliwinitowej średnicy jednego cala w ciągu pięciu minut wypełnia czarnym, trującym, nieprzezroczystym dymem pomieszczenie o objętości 10 000 m3. Dlatego coraz większe zastosowanie w produkcji kabli znajdują tworzywa bezhalogenowe, niezawierające związków chloru, bromu i fluoru. W krajach wysoko rozwiniętych w większości konstrukcji poliwinit zastępowany jest tworzywami bezhalogenowymi – najczęściej polietylenem sieciowanym. W tabeli 1. przedstawiono porównanie parametrów materiałów izolacyjnych najczęściej wykorzystywanych do produkcji kabli energetycznych. Dla zobrazowania wpływu rodzaju izolacji na własności kabli w tabeli 2. przedstawiono porównanie cech charakteryzujących kable elektroenergetyczne w izolacji poliwinitowej z cechami kabli o izolacji z polietylenu usieciowanego.

Kierunki rozwoju kabli elektroenergetycznych

Podstawowym celem rozwoju konstrukcji kabli elektroenergetycznych jest uzyskanie najwyższej niezawodności. Drugim celem jest zwiększenie obciążalności. Prowadzone są także prace i badania nad zwiększeniem odporności kabli na narażenia mechaniczne. Następny kierunek to uzyskanie całkowitej odporności na działanie wilgoci. Prowadzi się także prace mające na celu ograniczenie palności kabli i to zarówno w zakresie rozprzestrzeniania się ognia, jak i obciążalności ogniowej. Wymienione działania prowadzone są przy zapewnieniu ekonomicznego kosztu wytwarzania kabli. Aspekt ekonomiczny jest bardzo ważny i to zarówno w czasie produkcji kabli, jak i w czasie doboru typu kabla i budowy linii kablowej. W ostatecznym rachunku całkowite koszty budowy linii kablowej wpływają na cenę energii elektrycznej, za którą płaci końcowy odbiorca energii.

Okres życia obecnie produkowanych kabli określany jest na ponad 30–35 lat. Prowadzone są prace nad opracowaniem kabli o przedłużonym okresie życia – do 60 lat. Postęp w tworzywach izolacyjnych i powłokowych pozwolił na opracowanie niezawodnych konstrukcji kabli tak, że dzisiaj budując linie kablową powinniśmy zakopać kable i zapomnieć o nich przez 35 lat.

W kosztach produkcji kabli największy udział mają koszty żył przewodzących. Udział tych kosztów często przekracza 70–85% kosztów produkcji kabla. Ogólną ekonomikę przewodników elektrycznych określają prawa Kelvina odkryte już w pierwszych latach elektrotechniki. Można je określić za pomocą poniższych równoważnych definicji:

  • najbardziej ekonomicznym przewodnikiem jest ten, którego roczna amortyzacja i oprocentowanie równe jest rocznej wartości strat energii spowodowanej opornością przewodnika,
  • najbardziej ekonomicznym przewodnikiem jest ten, dla którego koszty poniesione są równe wycenionej wartości strat energii.

Ostatecznie trzeba pamiętać, że koszt przesyłu energii zależy nie tylko od przewodnika, ale także kosztu budowy linii przesyłowej. Niemniej jednak, ponieważ dominującą rolę w doborze przewodnika odgrywają straty energii, ogólna ekonomika przesyłu energii elektrycznej silnie zależy od ekonomiki przewodników. Ten fakt jest odpowiedzialny za zmiany relacji ekonomicznej pomiędzy przewodnikami miedzianymi i aluminiowymi. Przy większych przekrojach żył należy zawsze policzyć ekonomiczność stosowania aluminium, szczególnie przy bardzo wysokich cenach miedzi notowanych na Londyńskiej Giełdzie Metali. Największą wadą aluminium w zastosowaniach elektrotechnicznych jest zjawisko pełzania (zjawisko rosnącego z czasem odkształcenia plastycznego w temperaturze otoczenia). Należy jednak pamiętać, że zastąpienie jednej tony aluminium w kablu wymaga zużycia 2 ton miedzi. W tabeli 3. porównano własności przewodników.

Kable jednożyłowe

Obecnie coraz szersze zastosowanie znajdują kable jednożyłowe o przekrojach powyżej 120 mm2. Stosowanie ich pozwala na lepsze wykorzystanie miedzi lub aluminium w kablu. W kablach wielożyłowych występuje zjawisko nagrzewania się żył obciążonych jedna od drugiej, co zmniejsza możliwości przesyłania energii elektrycznej i zwiększa oporność żył przewodzących. W tabeli 4. przedstawiono porównanie obciążalności prądowej kabli z żyłami miedzianymi ułożonych w ziemi. Stosując kable jednożyłowe w układzie płaskim w budynkach należy pamiętać o odpowiednich uchwytach mocujących, ponieważ występować będą prądy wirowe powodując ich nagrzewanie. Rozwiązaniem są uchwyty niemagnetyczne aluminiowe lub wykonane z tworzywa sztucznego.

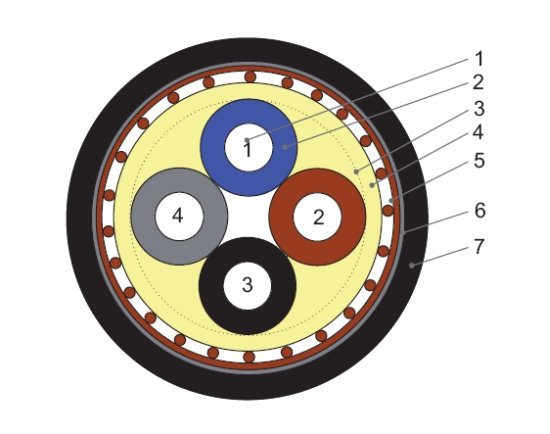

Stosowanie kabli o zmniejszonym przekroju żyły zerowej

Kable o zmniejszonym przekroju żyły neutralnej mogą być stosowane tam, gdzie żyły fazowe są równomiernie obciążone. Stosowane są od przekroju 3×25+16 do 3×240+120, najczęściej w kablach miedzianych ze względu na znaczne oszczędności miedzi. Zmniejszony przekrój żyły neutralnej jest również stosowany w kablach o żyle koncentrycznej (przykładowo są to przekroje od 3×25/16 do 3×240/120 i 4×25/16 do 4×240/120 mm2). Kable o zmniejszonym przekroju żyły neutralnej pozwalają zmniejszyć zużycie miedzi w kablu średnio o około 10%.

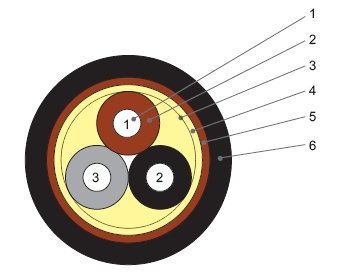

Ekranowane kable elektroenergetyczne

Rozwój elektroniki spowodował konieczność ekranowania kabli elektroenergetycznych. Jeżeli kable znajdują się w bliskiej odległości od urządzeń elektronicznych, konieczne jest stosowanie kabli ekranowanych, ponieważ kable elektroenergetyczne będące pod napięciem mogą być źródłem zakłóceń elektromagnetycznych. Najbardziej skutecznym zabezpieczeniem przed emisją zakłóceń elektromagnetycznych jest wspólny ekran z taśm miedzianych. Podobnie skutecznym jest ekran w postaci oplotu z drutów miedzianych. Najniższy stopień ekranowania zapewniają laminowane taśmy aluminiowe i drut uziemiający – jest to najtańsze rozwiązanie, które nie zapewnia pełnej ochrony. Przykłady oznaczeń kabli ekranowanych to YKYektmy, YKXSektmy oraz YKYekwy YKXSekwy.

Pancerze kabli elektroenergetycznych

Występowanie podczas eksploatacji zagrożeń mechanicznych jest przyczyną stosowania kabli opancerzonych. W kablach typu YKYFty i YKXSFty pancerz wykonany jest z taśm stalowych i chroni kabel przed uszkodzeniami mechanicznymi oraz stanowi zabezpieczenie przed gryzoniami. W kablach typu YKYFoy i YKXSFoy pancerz wykonuje się z drutów stalowych ocynkowanych. Pancerz taki dodatkowo jest w stanie przenieść obciążenia wzdłużne, powstające, gdy kabel jest zainstalowany pionowo oraz podczas jego układania. Kable tego typu powinny być stosowane także na terenach występowania szkód górniczych. Dodatkową korzyścią ze stosowania kabli opancerzonych jest obniżenie poziomu zakłóceń elektromagnetycznych wydobywających się z kabla o 20 dB.

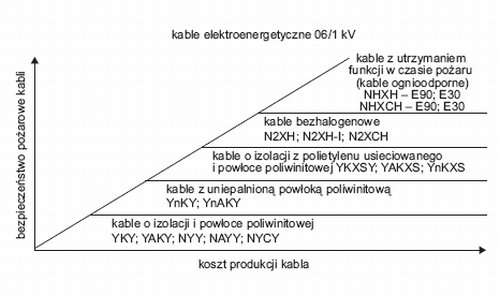

Bezpieczeństwo pożarowe kabli

Patrząc na zagadnienie palności poprzez zachowanie się pojedynczego kabla, większość rozwiązań konstrukcyjnych kabli elektroenergetycznych nie rozprzestrzenia płomienia. Wyjątkiem będą rzadko spotykane kable w powłoce polietylenowej. W praktyce jednak rzadko mamy do czynienia z pojedynczo ułożonymi kablami. W większości kable układane są w wiązkach na drabinkach i w korytkach. W takim przypadku rozprzestrzenianie płomienia przebiega w inny sposób, w wyniku czego powstaje konieczność zastosowania innych rozwiązań konstrukcyjnych. Osiąga się to między innymi poprzez stosowanie materiałów o zwiększonej niepalności.

Produkty spalania kabli w połączeniu z wilgocią lub wodą tworzą substancje żrące, stanowiące również zagrożenie dla urządzeń elektronicznych i innych instalacji. Szczególnie jest to ważne dla urządzeń i elementów instalacji, które nie ucierpią w wyniku bezpośredniego oddziaływania ognia. Zastosowanie kabli wykonanych z tworzyw o zmniejszonej emisji dymów, a co za tym idzie i chlorowodoru sprawia, że korozyjne oddziaływanie produktów spalania takich wykonań jest w znacznym stopniu ograniczone. Najlepszym rozwiązaniem jest zastosowanie materiałów bezhalogenowych.

Kable bezhalogenowe są nie do zastąpienia w okablowaniu budynków, gdzie ważnym jest bezpieczeństwo znajdujących się w nich osób. Kable te w czasie pożaru nie wydzielają trujących i korozyjnych gazów. Mała ilość przezroczystego dymu w wypadku pożaru nie utrudnia ewakuacji osób przebywających w obrębie pożaru. W przypadku instalacji kabli ognioodpornych kablom wraz z systemem mocowań stawia się dodatkowo wymaganie zachowania swoich funkcji w pożarze przez określony czas 30 minut (oznaczenie E30) lub 90 minut (oznaczenie E90). Wymóg ten wynika z potrzeby funkcjonowania urządzeń elektrycznych wspomagających ewakuację i gaszenie pożaru. Dla tego rodzaju aplikacji stosuje się specjalne rozwiązania konstrukcyjne kabli. Wzrost wymagań bezpieczeństwa idzie w parze ze wzrostem kosztów produkcji kabli, co zobrazowano na rysunku 5.

Kable o powłoce poliwinitowej uniepalnionej (oznaczenie Yn) przy małym wzroście kosztu zapewniają już poprawę bezpieczeństwa pożarowego w budynkach. Kable bezhalogenowe powinny być stosowane we wszystkich obiektach użyteczności publicznej. Kable ognioodporne z utrzymaniem funkcji w czasie pożaru muszą być stosowane w systemach bezpieczeństwa przeciwpożarowego. Znacznie wyższy koszt ich wytwarzania wynika z zastosowania izolacji z taśmy mikowej lub ceramizowanej gumy silikonowej.

Wnioski

  • Stosowanie w budynkach kabli z uniepalnioną powłoką poliwinitową (oznaczenie Yn) pozwala przy nieznacznym zwiększeniu kosztu poprawić bezpieczeństwo pożarowe obiektu.
  • Przy stosowaniu kabli o przekroju powyżej 120 mm2 należy rozważyć możliwość zastosowania kabli jednożyłowych.
  • Kable o izolacji z polietylenu usieciowanego nadają się lepiej do pracy w ciężkich warunkach, w porównaniu z kablami o izolacji poliwinitowej.
  • Projektując linie kablowe należy rozważyć aspekt ekonomiczny rodzaju żył przewodzących Cu i Al oraz możliwość zastosowania kabli ze zmniejszonym przekrojem żyły neutralnej.
  • Projektując kablowe instalacje elektryczne w budynkach zawsze należy uwzględnić wpływ kabli na bezpieczeństwo ppoż.

Literatura

  1. PN-HD 603 S1:2006 Kable elektroenergetyczne na napięcie 0,6/1 kV.
  2. PN-IEC 60364-5-523 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
  3. M. Germata, J. Grobicki, Przewody i kable elektroenergetyczne, WNT, Warszawa 2010.
  4. Informator techniczny. TECHNOKABEL 2007.
  5. Katalog kabli TECHNOKABEL 2009.
  6. G.E. Moore, Electric cables handbook London, Blackwell Science 1998.

***

Artykuł prezentowany w formie referatu na XVIII Konferencji Szkoleniowo-Technicznej KABEL, Zakopane, 8–11 marca 2011 r.
