Elementy do oznaczania kabli i przewodów

dr inż. Karol Kuczyński | elektro.info 3/2013 | 2013-03-22

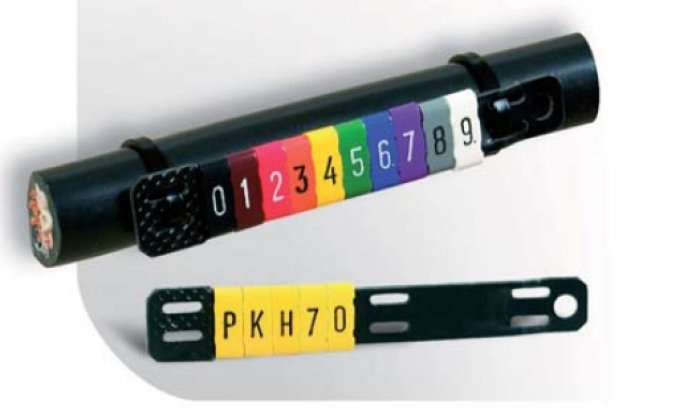

Przykładowe oznaczenie przewodu

Partex

Dostępne na rynku oznaczniki przewodów wykonane są najczęściej z materiałów nieprzewodzących. Są odporne na działanie produktów ropopochodnych, kwasów i typowych rozpuszczalników stosowanych przy czyszczeniu aparatów i urządzeń elektrycznych. Mogą być stosowane w miejscach, gdzie temperatura wynosi od –30°C do 100°C. Posiadają najczęściej właściwości samogasnące i nieścieralny nadruk.

Zobacz także

WAGO ELWAG Sp. z o.o. Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Otwórz dźwignię, wsuń przewód i gotowe! Tak proste jest łączenie przewodów za pomocą złączek instalacyjnych z dźwigniami z serii 221. Ta dobrze znana rodzina złączek instalacyjnych WAGO właśnie się powiększyła! Dzięki nowej, 2-rzędowej złączce instalacyjnej z dźwigniami z serii 221 można intuicyjnie i bez użycia narzędzi połączyć ze sobą do dziesięciu przewodów na tym samym potencjale.

BRADY Polska sp. z o.o. Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Wyraźna i dokładna identyfikacja przewodów, kabli i komponentów jest kluczowa dla elektryków. Dzięki dobrze oznakowanym kablom z odpowiednimi i niezawodnymi etykietami mogą oni szybko zrozumieć konfigurację systemu, co skraca czas rozwiązywania problemów i minimalizuje ryzyko błędów. To nie tylko poprawia wydajność, ale także zwiększa bezpieczeństwo.

WAGO ELWAG Sp. z o.o. Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.

Kolory oznaczników to: żółty, czerwony, niebieski, zielony i inne – nadruk wykonuje się czarnymi symbolami, jak również są dostępne oznaczniki bez nadruku. Przede wszystkim stosuje się je do znakowania kabli i przewodów elektrycznych w różnych urządzeniach. Również oznaczniki czyste (bez napisu), o długościach 5–40 mm, służą do samodzielnego opisywania. Jako zalety wymienia się także odporność na promieniowanie UV [1, 2]. W ten sposób możemy oznaczyć pojedyncze przewody, osłony, listwy zaciskowe, aparaturę modułową i sterowniczą.

Nowe instalacje

Oznaczniki, które stosowane są przed przyłączeniem przewodów, charakteryzują się kształtem zamkniętym. Ich konstrukcja pozwala na oznaczanie przewodów w szerokim zakresie średnic. Dobierając oznaczniki należy zwrócić uwagę na ich kształt. Niektóre modele mają budowę uniemożliwiającą przekręcanie się oznaczników względem siebie. Jest to szczególnie przydatne w przypadku informacji wieloznakowych [1, 3]. W czasie prac mogą być również użyte oznaczniki do samodzielnego opisania przez instalatora.

Oznaczanie istniejących instalacji

Dostępne są także oznaczniki otwarte, które zatrzaskuje się na przewodzie. Elementy tego typu można zainstalować po przyłączeniu przewodów, jak również zespawaniu światłowodów. Bardzo często oznaczniki znajdują zastosowanie podczas remontów maszyn i urządzeń, kiedy konieczne jest rozłączanie istniejącej instalacji elektrycznej. Ważną cechą oznaczników zatrzaskowych jest, aby nie zsuwały się z przewodu. Chodzi bowiem o to, aby elementy nie przesuwały się na miejscu ich nałożenia. Dostępne są również oznaczniki przezroczyste zamknięte z kieszenią na etykietę. Takie rozwiązanie pozwala na indywidualne opisywanie, po czym oznacznik jest wkładany do specjalnej kieszeni [1, 4].

Znakując przyłączone przewody można zastosować tabliczki identyfikacyjne. Najczęściej są one wykonane z poliamidu, który cechuje się odpornością na działanie większości substancji chemicznych. Tabliczki przytwierdzane są do kabli (przewodów) lub wiązek kablowych (przewodowych) za pomocą opasek zaciskowych. Przy użyciu specjalnych otworów są one mocowane wzdłuż lub w poprzek kabla (przewodu) [5]. Napisy wykonuje są za pomocą specjalnych pisaków. Dlatego też powierzchnia tabliczki jest matowa.

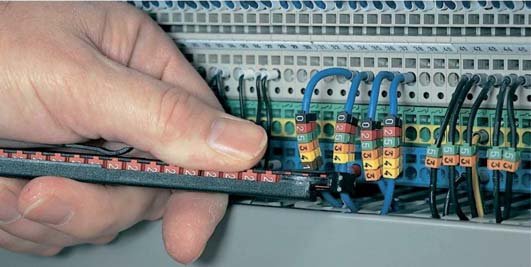

Narzędzia do nakładania oznaczników

Nabywając oznaczniki możemy także otrzymać specjalne narzędzia do ich nakładania, tak zwane „aplikatory”. Są to narzędzia przeznaczone do nawlekania oznaczników na przewody. W zależności od wykonania mogą być z metalu lub tworzywa sztucznego. Należy w pierwszej kolejności wprowadzić do narzędzia przewód, a następnie nasunąć na niego przygotowany ciąg znaków [2, 4]. W innych rozwiązaniach należy wprowadzić oznaczniki i z użyciem „aplikatura” umieszczać je na znakowanych przewodach.

Etykiety samoprzylepne

Interesujące rozwiązanie stanowią również etykiety przeznaczone do opisu ręcznego. Typowa etykieta składa się z pola opisowego oraz przezroczystej folii ochronnej. Tekst jest nanoszony pisakiem w okienku. Tusz w pisaku cechuje się krótkim czasem schnięcia. Opisaną etykietę okleja się wokół przewodu. Na końcu naklejana jest folia ochronna, która zabezpiecza przed działaniem czynników zewnętrznych [4]. Można zastosować również etykiety samolaminujące. Nadruk wykonywany jest za pomocą drukarki laserowej. Etykiety samolaminujące najczęściej znajdują zastosowanie w procesie związanym z oznaczaniem elementów okrągłych, takich jak przewody, rury czy też kable. Dodatkowo możemy nabyć przeznaczone do tego celu oprogramowanie, dzięki któremu możliwe jest projektowanie zarówno oznaczeń, jak i ich wydruku.

Druk termotransferowy

Może się wydawać, że etykiety przeznaczone do druku termotransferowego nie są trwałe, szczególnie w warunkach przemysłowych. Jest to jednak mylna opinia. Niektóre ich wykonania składają się z sześciu warstw materiałów. Trwałość zapewniona jest dzięki pokryciu przezroczystym laminatem polietylenowym. Znaki nanoszone są na taśmę metodą termotransferową, pomiędzy dwie ochronne warstwy folii. Jako jedną z ważniejszych cech nowoczesnych taśm termotransferowych uważa się odporność na ścieranie (wodą i chemiczne) oraz działanie temperatur.

Stąd też taśmy termotransferowe mogą być używane najczęściej w zakresie temperatur od –80 do 150°C. Interesujące jest, że ich grubość to zaledwie 160 mikrometrów [6, 7]. Nie jest również problemem usunięcie taśmy z przewodu, kabla czy też z urządzenia. Etykiety nie pozostawiają znacznych ilości kleju na materiale. Ewentualne pozostałości można usunąć za pomocą detergentu lub rozpuszczalnika.

Technologia druku termotransferowego używana jest nie tylko do tworzenia etykiet. Za pomocą drukarek można wykonywać nadruki na rurkach termokurczliwych. Są one nakładane na przewód lub na kabel, a następnie podgrzewane. Często rurki wykonuje się z poliolefinu, który jest materiałem samogasnącym. Nie bez znaczenia pozostają właściwości zapewniające wytrzymałość na czynniki mechaniczne oraz na działanie rozpuszczalników. Rurki są odpowiednio spłaszczone. Aby móc wykonywać nadruk w drukarkach termokurczliwych, rurki dostarcza się w rolkach. Niektóre modele nie zawierają halogenków. Rurki tego typu są bardzo elastyczne, a budowa cechuje się cienkimi ściankami przy zapewnieniu dobrych właściwości izolacyjnych.

Oznaczniki specjalne

W miejscach narażonych na działanie substancji szkodliwych, uszkodzeń mechanicznych i wilgoci użyteczne są oznaczniki wykonane ze stali nierdzewnej. Tego typu oznaczniki dobrze sprawdzają się na platformach wiertniczych, w budownictwie oraz zakładach petrochemicznych czy stoczniach. Nawet najbardziej trwały oznacznik nie spełni swojego zadania bez odpowiedniego zamocowania [1, 3]. Tradycyjna opaska z tworzywa sztucznego raczej nie spełni naszych oczekiwań. Z tego względu stosuje się opaski stalowe.

Literatura

Materiały firmy Partex.
Materiały firmy Phoenix Contact.
Materiały firmy Lapp Group.
Materiały firmy Astat.
Materiały firmy Ergom.
Materiały firmy Dymo.
Materiały firmy Brother.
