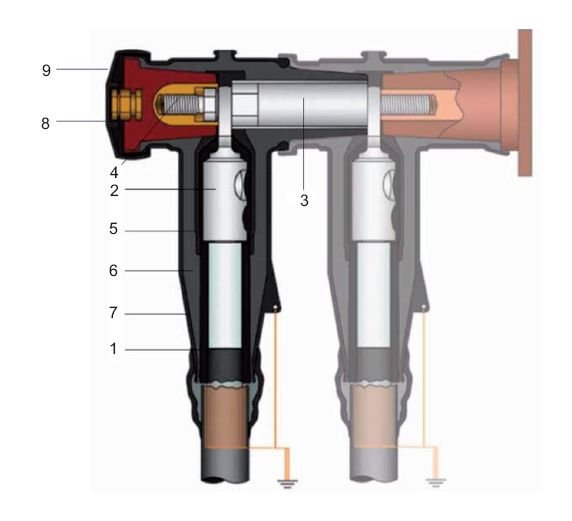

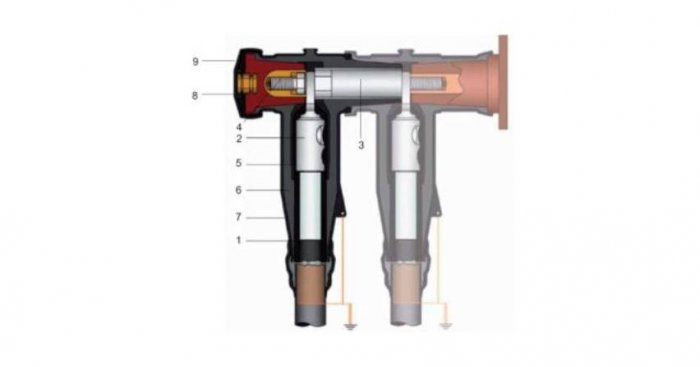

Rys. 3. Budowa konektorowej głowicy sprzęgającej, gdzie: 1 – silikonowy element sterujący rozkładem pola elektrycznego, 2 – śrubowa końcówka kablowa, 3 – łącznik, 4 – śruba mocująca z łbem zrywalnym, 5 – elektroda wewnętrzna, 6 – izolacja główna, 7 – os
Osprzęt kablowy jest istotnym elementem wyposażenia kablowych linii elektroenergetycznych. Musi on charakteryzować się wysokim stopniem niezawodności. Ma to szczególne znaczenie w sieciach średniego napięcia, gdzie poszukiwane są nowatorskie rozwiązania, w celu zredukowania wysokich kosztów spowodowanych błędami montażowymi. Z tego względu szybki i możliwie łatwy montaż osprzętu kablowego, którego konstrukcja elementów wyklucza możliwość błędnego montażu, ma ogromne znaczenie dla spółek dystrybucyjnych.
Wdrożenie nieniszczących metod diagnostycznych, prowadzonych przy napięciach innych niż wyprostowane, jest ze wszechmiar słuszne. Ograniczenia praktyczne badań napięciem o częstotliwości 50 Hz zmuszają...
Wdrożenie nieniszczących metod diagnostycznych, prowadzonych przy napięciach innych niż wyprostowane, jest ze wszechmiar słuszne. Ograniczenia praktyczne badań napięciem o częstotliwości 50 Hz zmuszają do stosowania narażeń probierczych o innych kształtach (OWTS, VLF, itp.). Ich poziomy oraz procedury ich aplikacji są różne od stosowanych przez producentów kabli i osprzętu kablowego w ramach badań typu, wyrobu lub konstruktorskich. Technologia sterowania pola elektrycznego w osprzęcie kablowym może...
Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną,...
Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.
W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie...
W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie WAGO TOPJOB® S. Tym razem szczegółowo omówimy pozostałe dwa warianty: przycisk i otwór montażowy.
Do osprzętu elektroenergetycznych linii kablowych należą elementy przeznaczone do łączenia, rozgałęzienia lub zakończenia kabli [6]:
mufy kablowe, które zapewniają właściwości elektryczne i mechaniczne połączenia nie gorsze od właściwości kabla. Konstrukcja mufy zależy od napięcia znamionowego, rodzaju kabla, liczby i przekroju żył oraz technologii ich wykonania. W sieciach SN stosuje się mufy przelotowe, łączące odcinki tego samego rodzaju kabla i przejściowe, łączące różne rodzaje kabli, jakimi są trójfazowe kable w izolacji papierowo-olejowej i jednofazowe kable w izolacji z tworzywa sztucznego,
złączki kablowe przeznaczone do łączenia lub zakończenia żył roboczych i powrotnych,
głowice kablowe, które zapewniają właściwą wytrzymałość elektryczną i mechaniczną zakończenia kabla, uszczelnienie przed wilgocią i ewentualnym wyciekiem syciwa. Ich konstrukcja zależy od: napięcia znamionowego, przeznaczenia do linii napowietrznych lub kablowych, liczby i przekroju żył, rodzaju izolacji i technologii jej wykonania.
Sterowanie polem elektrycznym

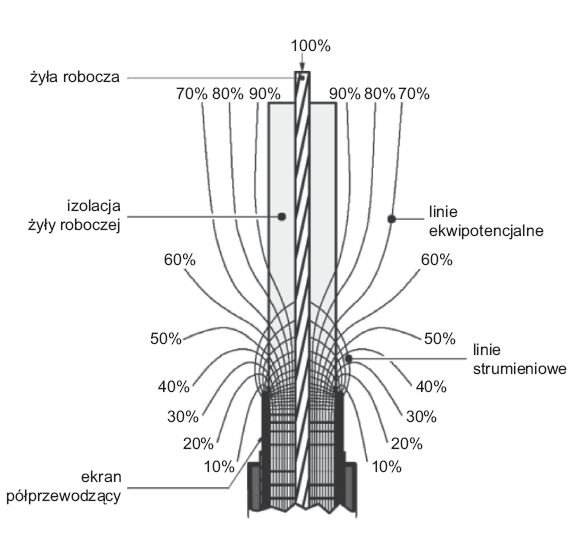

Linie ekwipotencjalne pola elektrycznego przy zakończeniu ekranu izolacji leżą blisko siebie, co wiąże się z wysokimi wartościami pola (rys. 1.). Są one wystarczające do zapoczątkowania jonizacji powietrza i inicjacji wyładowań niezupełnych. Temperatura i produkty rozkładu doprowadzą do degradacji powierzchni izolacji. Występowanie nacięć lub ostrzy przewodzących może prowadzić do przeskoku ładunku, lub przebicia izolacji [5].
Najczęściej w głowicach kablowych możemy spotkać dwa podejścia sterowania polem w zakończeniach kabli [3]:
system pojemnościowy, polegający na użyciu tradycyjnego stożka sterującego polem. Półprzewodnikowy krzywy kształt stożka sterującego polem pozwala na lepsze wysterowanie linii ekwipotencjalnych, które obniżają koncentrację pola elektrycznego. Stożek sterujący musi być zbudowany z części izolującej do wzmocnienia głównej izolacji kabla oraz z części przewodzącej do współpracy z ekranem półprzewodzącym na izolacji kabla. Musi być również elementem wpływającym na rozkład linii ekwipotencjalnych, który przy ich nadmiarze wokół kabla je wysteruje i nie dopuści do jonizacji powietrza przy ich gwałtownym zagęszczeniu, mogącym uszkodzić kabel [3],
system refrakcyjny polega na użyciu materiału o wysokiej przenikalności elektrycznej lub o wysokiej stałej dielektrycznej. Materiał ten załamuje linie ekwipotencjalne, a zatem obniża koncentrację pola elektrycznego [3].
Głowice termokurczliwe
Podstawowym materiałem izolacyjnym, z którego zbudowany jest termokurczliwy osprzęt kablowy, są radiacyjnie usieciowane polimery. Poddany działaniu wiązki elektronów, termoplastyczny polimer uzyskuje termiczną pamięć kształtu. Materiały poddane sieciowaniu charakteryzują się znacznie lepszymi własnościami mechanicznymi, chemicznymi, termicznymi i elektrycznymi w porównaniu z ich nieusieciowanymi odpowiednikami.
Osprzęt kablowy jest dostarczany w stanie rozciągniętym. Ułatwia to jego nakładanie na uprzednio przygotowane kable. Obkurczenie wywołane jest najczęściej ogrzewaniem niskotemperaturowym (od około 110°C) za pomocą palnika gazowego lub innego źródła ciepła. Wewnętrzne części elementów pokryte są najczęściej termotopliwymi, wielofunkcyjnymi szczeliwami, klejami i wypełniaczami, co umożliwia usunięcie powietrza i termomechaniczną adhezję warstw. Wysoki stopień prefabrykacji ogranicza błędy montażu. Głowice do kabli o izolacji papierowej i głowice do kabli z tworzyw sztucznych można montować w dowolnej pozycji. Wszystkie możliwe warianty są przedstawiane w instrukcjach montażu tłumaczonych na język polski.
Przykładowa głowica średniego napięcia do kabli o izolacji z tworzyw sztucznych (rys. 2.) składa się z następujących elementów [5]:
uszczelnienie – termotopliwa warstwa uszczelniająca znajduje się wewnątrz izolatora termokurczliwego. Jest ona odporna na wyładowania powierzchniowe i oddziaływanie środowiskowe. Szczeliwo topi się pod wpływem temperatury. Kurczący się izolator wtłacza szczeliwo w przestrzenie wymagające uszczelnienia (końcówka i powłoka kabla). Dodatkowo, w przypadku kabli trójżyłowych, stosowane są głowiczki rozdzielające z klejem termotopliwym, które zamykają i uszczelniają obszar rozgałęzienia żył i zakończenia powłoki kabla,
warstwa sterująca – jednym z założeń konstrukcyjnych systemu jest zachowanie giętkości kabla i minimalizacja wymiarów głowic. Możliwym rozwiązaniem jest sterowanie pola za pomocą cienkiej warstwy materiału o nieliniowej impedancji elektrycznej przy zastosowaniu stożka sterującego polem wykonanego w technologii półprzewodnikowej. Warstwa termotopliwa zintegrowana jest z wewnętrzną powierzchnią izolatora termokurczliwego. Podczas obkurczania izolatora, warstwa termotopliwa ulega roztopieniu. Przylega ściśle do powierzchni izolacji, zapobiegając powstawaniu wtrąceń powietrznych,
izolator wysokonapięciowy – ma postać termokurczliwej rury, wykonanej ze specjalnego materiału. Wysoka odporność tego materiału na powierzchniowe wyładowania i erozję jest potwierdzona wynikami badań porównawczych, przeprowadzonych przez laboratoria niezależne lub własne jednostki badawczo-rozwojowe producentów,
wypełniacz termotopliwy – półprzewodzący wypełniacz termotopliwy zapewnia lokalne wysterowanie na zakończeniu ekranu fabrycznego kabli. Jego zastosowanie eliminuje inicjację wyładowań w ewentualnych wtrąceniach gazowych,
uziemienie – odgięte druty żyły powrotnej kabla lub plecionka uziemiająca otoczone są wysokonapięciowym szczeliwem termotopliwym, zabezpieczającym głowicę przed wilgocią i korozją. Dla kabli z żyłą powrotną z taśm oraz opancerzonych w powłokach metalowych dostępne są najczęściej sprężynowe zestawy uziemiające, które wchodzą w skład zestawu bądź powinny być zamówione oddzielnie.
Osprzęt zimnokurczliwy
Osprzęt zimnokurczliwy jest najczęściej produkowany z wysokiej jakości gumy silikonowej, co zapewnia wysoką niezawodność i trwałość. Prefabrykowane elementy zimnokurczliwe są wstępnie rozkurczone na usuwalnej spirali lub innym elemencie. Usunięcie spirali lub innego elementu, po wcześniejszym nałożeniu elementu na miejsce połączenia, powoduje wyzwolenie nadanej w procesie produkcji pamięci kształtu, czyli obkurczenie elementu. To sprawia, że instalacja przebiega łatwo, szybko oraz zapewniona jest odpowiednia jakość montażu [2].
Wszystkie istotne elementy osprzętu zimnokurczliwego, m.in. warstwa izolacyjna oraz element sterujący polem elektrycznym, są ze sobą zintegrowane. Dzięki temu jakość instalacji jest zawsze powtarzalna, co w znacznym stopniu minimalizuje możliwość popełnienia błędów montażowych. Ponadto podczas instalacji nie ma potrzeby stosowania dodatkowych narzędzi, np. w postaci źródła ciepła. Produkty zimnokurczliwe mogą być stosowane w trudnych warunkach atmosferycznych i wytrzymują duże zmiany temperatur (od –25 do +50°C). Linie kablowe po zakończonym montażu osprzętu zimnokurczliwego mogą być od razu podłączane do sieci elektroenergetycznej [2, 3] .

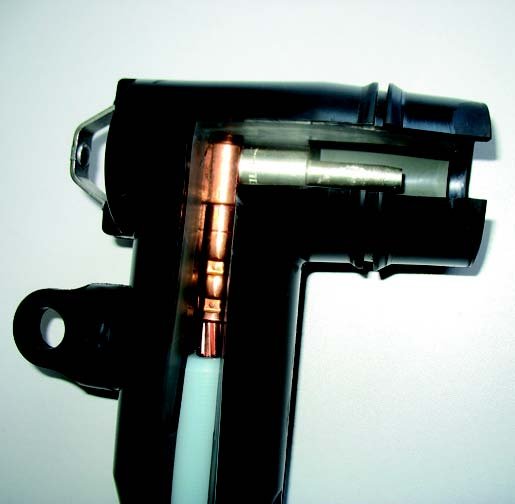

Głowice konektorowe
Tworzywa izolacyjne, które są stosowane w głowicach konektorowych, charakteryzują się dobrymi właściwościami elektrycznymi i mechanicznymi. Najczęściej są one wytwarzane w kontrolowanym procesie wtryskowym z kauczuku EPDM odpornego na działanie wysokiego napięcia. Poszczególne komponenty materiałowe poddawane przez wiele lat szczegółowym testom elektrycznym i mechanicznym wykazały swą wieloletnią niezawodność w bezpośrednim użyciu.
Stosowany refrakcyjny system sterowania pola elektrycznego jest wykorzystywany również w głowicach. W ten sposób zostają wykluczone potencjalne błędy na etapie przygotowania kabla i pozycjonowania elementu sterującego, a liczba możliwych omyłek montażowych jest zredukowana do minimum [1, 3].
Głowice konektorowe posiadają prasowany lub śrubowy system łączenia. Najczęściej stosowana śrubowa końcówka kablowa obejmuje szeroki zakres przekrojów i jest tak zaprojektowana, że gwarantuje bezawaryjne połączenie zarówno dla żył miedzianych, jak i aluminiowych. Śruby mocujące są zaprojektowane w sposób umożliwiający zastosowanie do montażu tylko jednego konwencjonalnego narzędzia dla całej gamy przekrojów poprzecznych. System śrub mocujących z łbem zrywalnym stosowany w głowicach konektorowych jest konstrukcyjnie tak przemyślany, że wyklucza błędne połączenie końcówki kablowej z izolatorem przepustowym.

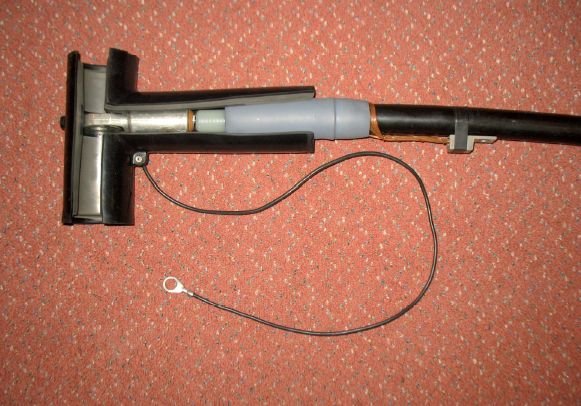

Możemy również spotkać głowice konektorowe sprzęgające przeznaczone do wykonania podwójnego połączenia z głowicami konektorowymi. Głowice sprzęgające nadają się do wszystkich kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) z różnymi rodzajami ekranu na izolacji (grafityzowany, wytłaczany lub zdzierany) oraz rodzajami ekranu (żyła powrotna z drutów lub taśm) na maksymalne napięcie sieciowe do 42 kV.
Na kolejnych stronach prezentujemy kilka rozwiązań głowic kablowych SN nadesłanych przez producentów i dystrybutorów.
