Badania kabli/zespołów kablowych

Przewód zniszczony w temperaturze ok. 500°C po czasie ok. 40 min

Przewód zniszczony w temperaturze ok. 500°C po czasie ok. 40 min

Wobec różnorodności przeprowadzanych badań istnieją następujące podstawowe klasyfikacje: według PN-EN 50200: PH – ciągłości dostawy energii przez kable/przewody o przekroju żyły do 2,5 mm2. W przypadku kabli światłowodowych obowiązuje tylko graniczna średnica 20 mm, H – ciągłości dostawy energii przez kable/przewody o przekroju żyły równej lub większej niż 2,5 mm2, według DIN 4102:12: E – zgodne z normą DIN dotyczącą zachowania ciągłości dostawy energii przez zespół kablowy...

Zobacz także

Franciszek Spyra - Energopomiar - Elektryka Sp. z o.o. Metody ochrony kabli przed pożarem

Metody ochrony kabli przed pożarem Metody ochrony kabli przed pożarem

Z pierwszymi większymi pożarami kabli zetknęliśmy się z chwilą wprowadzenia do produkcji kabli z tworzyw sztucznych. Przedtem kable produkowane były w izolacji papierowej i miały powłokę metalową. Duża...

Z pierwszymi większymi pożarami kabli zetknęliśmy się z chwilą wprowadzenia do produkcji kabli z tworzyw sztucznych. Przedtem kable produkowane były w izolacji papierowej i miały powłokę metalową. Duża ilość metalu w konstrukcji kabla utrudniała jego zapalenie. Pierwszy duży pożar kabli w Polsce powstał w grudniu 1970 r. w jednej z elektrowni. Wcześniej z problemem tym zetknęli się Węgrzy i w tym czasie mieli już pewne doświadczenia. Energopomiar zajął się wyjaśnieniem przyczyny powstania tego pożaru.

mgr inż. Andrzej Cichy, Ireneusz Słupicki, Sebastian Zakrzewski Układanie kabli WN w izolacji XLPE w powłoce polietylenowej w niskich temperaturach

Układanie kabli WN w izolacji XLPE w powłoce polietylenowej w niskich temperaturach Układanie kabli WN w izolacji XLPE w powłoce polietylenowej w niskich temperaturach

Jednym z podstawowych warunków bezawaryjnej eksploatacji linii kablowych WN jest zastosowanie odpowiedniej technologii układania kabli, która powinna uwzględniać: wymagania i zalecenia producenta kabla,...

Jednym z podstawowych warunków bezawaryjnej eksploatacji linii kablowych WN jest zastosowanie odpowiedniej technologii układania kabli, która powinna uwzględniać: wymagania i zalecenia producenta kabla, pełnienie nadzoru nad układaniem kabli przez przedstawiciela producenta kabla, wyposażenie wykonawcy układającego kable, organizację pracy i BHP na budowie, wymagania przyszłego użytkownika linii kablowych, warunki terenowe, warunki pogodowe panujące podczas układania kabli.

ZnakDirect sp. z o.o. Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Znak Direct – znaczniki kablowe i inne oznakowania projektowane online Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma...

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma Znak Direct oferuje szeroki wybór tabliczek, oznaczników, naklejek i znaków przeznaczonych dla przemysłu, elektroinstalatorów, automatyków, producentów maszyn oraz wykonawców instalacji technicznych.

...ponieważ: PH 30/90 wg PN EN 50200 ≠ E (30/90), wg DIN 4102 instalując przewód PH90 w systemie mocowań przebadanym wg DIN 4102 nie otrzymamy „zespołu kablowego”. „Zespoły kablowe umieszczone w pomieszczeniach chronionych stałymi wodnymi urządzeniami gaśniczymi powinny być odporne na oddziaływanie wody. Jeżeli przewody i kable ułożone są w ognioochronnych kanałach kablowych, to wówczas wymaganie odporności na działanie wody uznaje się za spełnione.”

Zapis słuszny, lecz warto zwrócić uwagę na kilka kwestii z tym związanych: kabel/przewód w obrębie stałych urządzeń gaśniczych wodnych jest poniekąd też przez nie chroniony, brak odniesienia do temperatury, w której ulega zniszczeniu izolacja przewodu ognioodpornego. Działanie tryskaczy wpływa na obniżenie temperatury w pomieszczeniu oraz zapobiega rozprzestrzenianiu się pożaru. Tryskacze zadziałają, zanim temperatura w obrębie instalacji elektrycznej przekroczy temperaturę krytyczną, w której następuje utwardzenie izolacji i powstają pęknięcia.

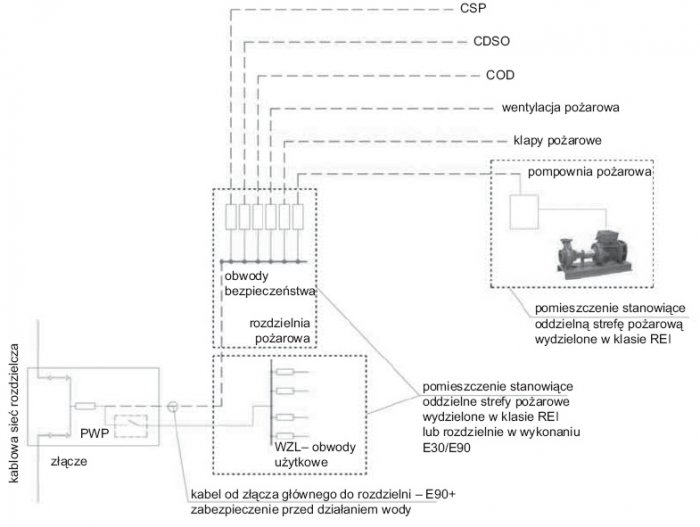

Zapis jest zasadny wówczas, kiedy uruchomienie urządzeń gaśniczych następowałoby w momencie, kiedy izolacja byłaby najpierw poddana działaniu wysokiej temperatury, gdy jest spękana i uszkodzona. Istnieje wówczas ryzyko zarówno przerwania ciągłości dostaw energii elektrycznej, jak i porażenia prądem elektrycznym. Zagrożeniem jest gaszenie takich instalacji wodą, np. poprzez działania straży pożarnej.

Na fotografii 1. został przedstawiony widok przewodu ognioodpornego pozostającego przez około 40 minut pod działaniem temperatury w przybliżeniu 500°C. Alternatywą dla tradycyjnego sposobu zabezpieczenia kabli/przewodów przed działaniem wody może być stosowanie odpowiednich kabli/przewodów, odpornych na działanie wody i przeznaczonych np. do zasilania silników pomp stałych urządzeń gaśniczych wodnych lub obwodów zasilania niepodlegających wyłączeniu PWP.

Mówi o tym dyrektywa VdS dotycząca spryskiwaczy (VdS CEA 4001 9.8.2.2 f), która wymaga dodatkowej kontroli jakości podtrzymania funkcji przy działaniu wody podczas pożaru (dyrektywa technologiczna VdS 2344). W razie pomyślnych wyników kontroli przewód otrzymuje numer uznania rozpoczynający się od G, np. Dätwyler pyrofil® Keram (N) HXCH E90 od 16 mm: Numer uznania G-4980024.

Kable/przewody takie należy ponadto chronić przed uszkodzeniami poprzez odpowiednie ich umiejscowienie:

  • w przypadku przestrzeni między stropami i sufitami podwieszonymi – bezpośrednio pod konstrukcją nośną stropu,
  • w zamkniętych szachtach i tunelach kablowych wykonanych z materiałów niepalnych,
  • w szachtach i tunelach instalacyjnych wykonanych wg DIN 4102-11,
  • bezpośrednio pod konstrukcją nośną stropu,
  • w przestrzeniach pod podłogami podniesionymi na trasach kablowych przykrytych na całej długości materiałami niepalnymi,
  • w każdym przypadku sposób ich ułożenia powinien być zgodny z warunkami podanymi w dopuszczeniu.

„Przewody i kable elektryczne w obwodach urządzeń alarmu pożaru, oświetlenia awaryjnego i łączności powinny mieć klasę PH odpowiednią do czasu wymaganego do działania tych urządzeń, zgodnie z wymaganiami Polskiej Normy dotyczącej metody badań palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w obwodach zabezpieczających.”

Najważniejszy problem tego zapisu dotyczy tego, co rozumiemy pod pojęciem „urządzenia alarmu pożaru” – w rozporządzeniu użyto określenia, które nie funkcjonuje powszechnie, i którego znaczenie nie definiuje żaden przepis techniczno-prawny oraz norma przedmiotowa.

Brak interpretacji takiego zapisu spowodował powstanie projektów, w których linie dozorowe czujek i ręcznych ostrzegaczy zaprojektowano przewodami PH30/90. Kable/przewody te należy instalować w odpowiednich ognioodpornych trasach kablowych lub mocować specjalnymi uchwytami. Postępowanie takie wydaje się bezzasadne, a projekty te trudne lub wręcz niemożliwe do wykonania ze względów instalacyjnych. W tabeli 1. przedstawiono porównanie głównych parametrów wybranych kabli i przewodów. Na uwagę zasługuje tu średnica zewnętrzna przewodu i promień gięcia, który w przypadku kabli/przewodów ognioodpornych jest znacząco większy.

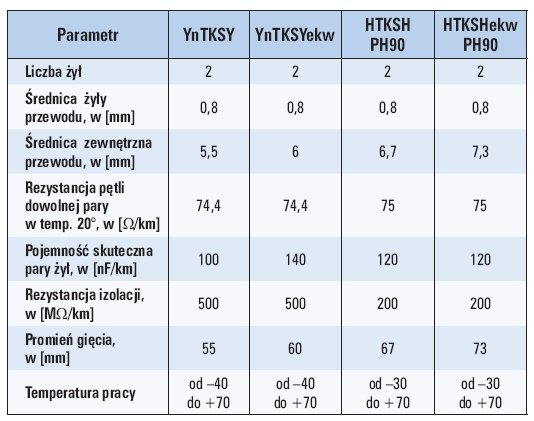

Kolejny problem – idąc wymogiem rozporządzenia – napotykamy, jeżeli mamy przewody ognioodporne w pętlach dozorowych i z założenia mają one funkcjonować w czasie pożaru, to będą one poddane wszystkim niekorzystnym zjawiskom, jakie występują w przewodach narażonych na działanie wysokich temperatur:

  • zmiany rezystancji,
  • wzrost upłynności wzajemnej pomiędzy żyłami, a także uziemionym podłożem,
  • zmiany transmisyjne – przesyłanie sygnałów i danych między nadajnikiem (źródłem sygnałów) a odbiornikiem odbywa się po torach transmisyjnych, z których każdy składa się z dwóch żył tego samego kabla. Transmisji sygnałów towarzyszy ich tłumienie i zniekształcanie. Stłumienie i zniekształcenie sygnału, który dociera do odbiornika, powinno być jednak na tyle niewielkie, aby sygnał pozostał czytelny i mógł być bezbłędnie identyfikowany przez odbiornik. Kable łączące elementy systemu nie są badane na takie odkształcenia sygnału,
  • wreszcie zainstalowane elementy i tak nie zapewnią celu nadrzędnego – funkcjonowania instalacji w warunkach pożaru.

„Zespoły kablowe powinny być tak zaprojektowane i wykonane, aby w wymaganym czasie, o którym mowa w ust. 3 i 5, nie nastąpiła przerwa w dostawie energii elektrycznej lub przekazie sygnału, spowodowana oddziaływaniami elementów budynku lub wyposażenia”.

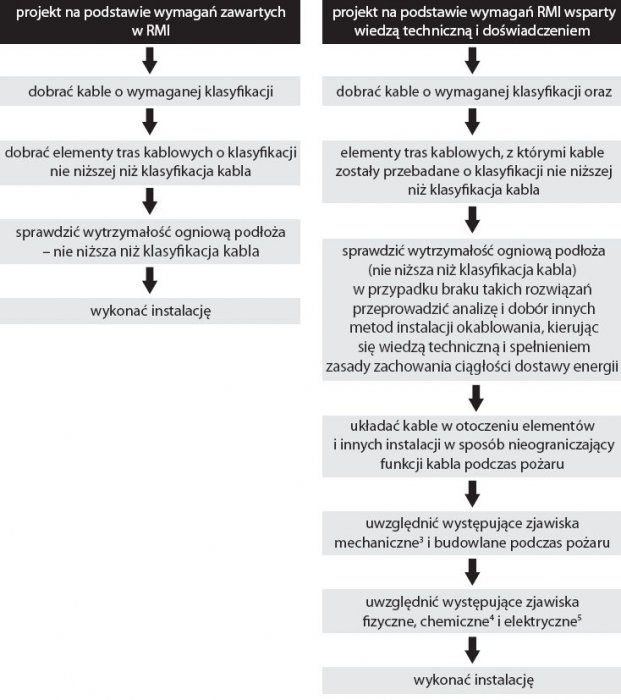

Proces inwestycyjny składa się z kilku, kilkunastu etapów, najważniejsze są dwa: projektowanie i wykonanie instalacji. Projektowanie i wykonywanie zespołów kablowych można rozpatrywać w dwóch wariantach:

  • pierwszym, kiedy projektujemy opierając się na wymaganiach zawartych w RMI,
  • drugim, kiedy do wymagań RMI dodajemy wiedzę techniczną.

Zgodnie z tym zapisem powinno się uwzględnić szereg zasad prawidłowego wykonania takiej instalacji – wynikają one z wiedzy technicznej i doświadczeń zdobytych podczas badań – do najważniejszych należą:

  • mocowanie za pomocą specjalnych systemów mocowań zapewniających podtrzymanie ich funkcji w czasie pożaru,
  • wyeliminowanie możliwości załamania, zgięcia czy też innego uszkodzenia kabla, ponieważ w czasie pożaru ich izolacja staje się krucha i podatna na uszkodzenia powstałe podczas odkształceń,
  • warunki budowlane, które muszą być spełnione, aby kable i przewody nie uległy wcześniejszemu, niż to jest założone, uszkodzeniu, tak więc wpływ na działanie całego systemu podtrzymania funkcji ma:
    • sposób przeprowadzenia kabla/przewodu przez ściany i stropy – przejścia, przez które są prowadzone, powinny być uszczelnione odpowiednimi materiałami ognioodpornymi w sposób zapewniający klasę odporności ogniowej przepustu instalacyjnego, zgodną z klasą odporności ogniowej przenikanego elementu,
    • przejścia kabli/przewodów przez poziome przegrody przeciwpożarowe i przez ściany szybu – przejście kabli przez wewnętrzne ściany pomieszczeń, przegrody i stropy należy wykonywać w rurach, blokach itp.,
    • rodzaj podłoża, na którym jest układany – z punktu widzenia bezpieczeństwa pożarowego najwłaściwszym materiałem, na którym powinno się układać przewody, jest podłoże betonowe, ponieważ konstrukcja budynku jest różna, wówczas kable/przewody powinno się układać głównie na elementach konstrukcyjnych posiadających klasę odporności ogniowej równą co najmniej klasie podtrzymywania funkcji kabla/przewodu lub kabla/przewodu wraz z konstrukcją mocującą,
    • osprzęt łączeniowy i rozdzielczy – powinien być zastosowany osprzęt posiadający stosowne dopuszczenia poświadczające jego klasę odporności ogniowej i powinien tak być dobrany, aby umożliwiał funkcjonowanie instalacji przez czas wymagany dla funkcjonowania kabla wraz z systemem mocowania,
    • sposób mocowania do podłoża – pod pojęciem zamocowań należy rozumieć systemy nośne tras kablowych/przewodowych:
      • - z kablami/przewodami ułożonymi pojedynczo mocowanymi na szynach obejmami z długimi rynienkami, mocowanie pojedynczymi lekkimi obejmami,
      • - układanie kabla/przewodu w kanałach ochronnych na ścianach lub sufitach,
      • - trasy kablowe/przewodowe złożone z korytek kablowych,
      • - trasy złożone z drabinek kablowych.
    • trasy prowadzić w sposób niezagrażający obniżeniu funkcji podczas pożaru, na przykład przez spadające elementy budowlane, dylatacje budynków itd.,
    • przy pionowym prowadzeniu tras co 3,5 m należy wykonać zapasy kompensacyjne oraz zamocować kable do konstrukcji wsporczej co min. 300 mm,
    • wszystkie pozostałe elementy systemu, takie jak puszki łączeniowe, przepusty w ścianach, powinny posiadać klasyfikację co najmniej równą klasyfikacji trasy kablowej,
    • kable/przewody układać z zapasem kompensującym ugięcie sufitu oraz ugięcie konstrukcji wsporczych,
    • unikać uchwytów z ostrymi krawędziami mogącymi blokować przesuw kabla,
    • uchwyty dobierać co najmniej o jeden rząd wielkości większy niż wynika ze średnicy kabla, zapewniając swobodny jego przesuw,
    • kable/przewody ognioodporne mocować i układać powyżej instalacji wodnych i tryskaczowych, izolacja kabli pod działaniem wysokiej temperatury nie jest szczelna,
    • w przypadku tras pionowych klasyfikacja podtrzymania funkcji obowiązuje tylko wtedy, gdy ma miejsce skuteczne wsparcie (odstęp ≤3,5 m) przewodów.

Wszystkie te systemy mocowań powinny posiadać poświadczoną odpowiednim dokumentem klasę odporności ogniowej co najmniej równą klasie podtrzymania funkcji mocowanego kabla. Otaczające go elementy konstrukcyjne i instalacje budynku – instalacje powinny być prowadzone w takiej odległości od elementów konstrukcyjnych budynku oraz odpowiednio zabezpieczone przed możliwością ich uszkodzenia w wyniku pożaru przez mocowania innych instalacji np. wentylacji, wodno-kanalizacyjnych itp. Ponadto norma DIN 4102:12 dopuszcza inne rozwiązania tzw. „ponadstandardowe”.

Ponadstandardowy zespół kablowy może uwzględniać następujące odstępstwa od standardu:

  • grubość blachy,
  • gatunek materiału (inne materiały),
  • obciążenie konstrukcji,
  • rozstaw podpór,
  • wymagania montażowe,
  • koryto siatkowe,
  • osprzęt elektrotechniczny,
  • osłony przewodów (listwy, rury, itp.),
  • inne podłoża (konstrukcje stalowe).

Każdy przebadany ponadstandardowy zespół kablowy musi być traktowany indywidualnie tzn., że może być wykorzystany tylko i wyłącznie w taki sposób, jaki był przebadany. Uwzględniając dokładnie konstrukcję, ale także typ i producenta kabla.

„Czas zapewnienia ciągłości dostawy energii elektrycznej lub sygnału do urządzeń, o których mowa w ust. 3, może być ograniczony do 30 minut, o ile zespoły kablowe znajdują się w obrębie przestrzeni chronionych stałymi samoczynnymi urządzeniami gaśniczymi wodnymi”.

Zapis ten łączy się z wcześniejszym stwierdzeniem dotyczącym zapewnienia ochrony instalacji zasilającej prowadzonej w obrębie stałych urządzeń gaśniczych. Ograniczenie wymaganego czasu funkcjonowania instalacji wiąże się ze skutecznością gaśniczą instalacji wodnych.

Wnioski

Generalnie analizując przepisy RMI bardzo trudno jest wykonać poprawnie instalację funkcjonującą w warunkach pożaru. Braki w przepisach trzeba uzupełniać o kryterium wiedzy technicznej, co często skutkuje rozbieżnościami w projektowaniu, wykonaniu i późniejszym odbiorze takich instalacji.

Pamiętać trzeba, że generalną zasadą jest zachowanie ciągłości dostawy energii i przekazu sygnału w warunkach pożaru, dlatego na każdym etapie wymagana jest znajomość zasad poprawnego wykonania i analiza potencjalnych zagrożeń mogących wpływać na funkcjonowanie takich instalacji.

Ponieważ spotykamy się z różnymi obiektami i systemami przepisy nie powinny ograniczać i narzucać określonych rozwiązań bez uwzględnienia specyfiki obiektu. Najlepszym zapisem, który niewątpliwie pomógłby we właściwym wykonaniu takiej instalacji, jest:

„Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane dalej „zespołami kablowymi”, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia”.

Sposób, w jaki by to osiągnięto, określiłby projektant, na podstawie wiedzy technicznej.

Literatura

  1. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 75/2002 poz. 690, z późniejszymi zmianami).
  2. PN-EN 50200 Metoda badania palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w obwodach zabezpieczających.
  3. DIN 4102-12 Zachowanie się materiałów i elementów budowlanych pod wpływem ognia. Podtrzymywanie funkcji urządzeń w czasie pożaru. Wymagania i badania.
  4. Wytyczne VdS CEA 4001:2008 Richtlinien für Sprinkleranlagen. Planung und Einbau;
  5. Katalog firmy BAKS.
  6. Katalog firmy NIEDAX.
  7. Edward Skiepko, Instalacje przeciwpożarowe, Dom Wydawniczy MEDIUM Warszawa 2009.
  8. Informator techniczny TECHNOKABEL 2007.
  9. Katalog firmy BITNER.
