Okablowanie strukturalne – wprowadzenie

dr inż. Karol Kuczyński | elektro.info 12/2013 | 2014-01-09

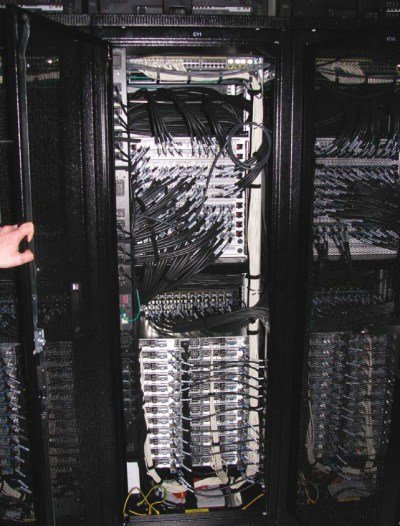

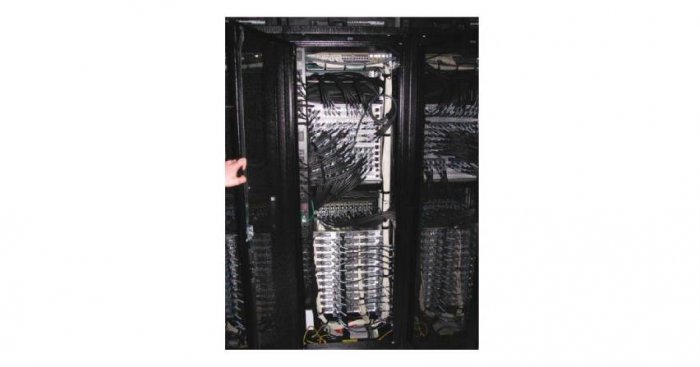

Fot. 1. Przykład szafy w centrum przetwarzania danych

K. Kuczyński

Istotą systemów okablowania strukturalnego jest umożliwienie wykorzystania w ramach jednej instalacji wielu systemów komputerowych i telefonicznych (również różnych producentów) oraz udostępnienie – równomiernie rozmieszczonych – dostępowych punktów telekomunikacyjnych (gniazd abonenckich). Systemy takie są skalowalne i pozwalają na elastyczne modyfikowanie bieżących konfiguracji połączeń.

Zobacz także

WAGO ELWAG Sp. z o.o. Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Otwórz dźwignię, wsuń przewód i gotowe! Tak proste jest łączenie przewodów za pomocą złączek instalacyjnych z dźwigniami z serii 221. Ta dobrze znana rodzina złączek instalacyjnych WAGO właśnie się powiększyła! Dzięki nowej, 2-rzędowej złączce instalacyjnej z dźwigniami z serii 221 można intuicyjnie i bez użycia narzędzi połączyć ze sobą do dziesięciu przewodów na tym samym potencjale.

BRADY Polska sp. z o.o. Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Szybciej, bezpieczniej, lepiej: profesjonalne i efektywne zarządzanie kablami

Wyraźna i dokładna identyfikacja przewodów, kabli i komponentów jest kluczowa dla elektryków. Dzięki dobrze oznakowanym kablom z odpowiednimi i niezawodnymi etykietami mogą oni szybko zrozumieć konfigurację systemu, co skraca czas rozwiązywania problemów i minimalizuje ryzyko błędów. To nie tylko poprawia wydajność, ale także zwiększa bezpieczeństwo.

WAGO ELWAG Sp. z o.o. Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.

Okablowanie strukturalne budowane jest na podstawie fizycznych połączeń w topologii gwiazdy rozszerzonej (czasami nazywanej topologią drzewiastą). Punkty centralne gwiazd, nazywane punktami dystrybucyjnymi, połączone są kablami szkieletowymi, które transmitują dane pomiędzy urządzeniami umieszczonymi w szafach dystrybucyjnych tych punktów [1, 2].

Punkty dystrybucyjne i okablowanie szkieletowe stanowią rdzeń okablowania strukturalnego, które jest uzupełniane kablami poziomymi dostarczającymi połączenia do gniazd abonenckich. Wygodną modyfikację bieżącej konfiguracji połączeń w punktach dystrybucyjnych zapewniają panele oraz kable krosowe w szafach dystrybucyjnych. Pozwalają one na zmianę podłączenia np. wybranego gniazda abonenckiego.

Elementy okablowania strukturalnego

W systemach okablowania strukturalnego można wyróżnić kilka elementów, które realizują pewne wyodrębnione funkcje i w odniesieniu do których istnieją osobne wymagania i/lub zalecenia. Podstawowe elementy okablowania strukturalnego stanowią [2]:

okablowanie pionowe (szkieletowe) – kable lub światłowody łączące punkty dystrybucyjne sieci, które najczęściej umieszczone jest w pionach kablowych budynków,
punkty dystrybucyjne – stanowią szafy dystrybucyjne tworzące punkty centralne gwiazd całego systemu. Wyróżnia się główny punkt dystrybucyjny (MDF – main distribution frame), czyli punkt centralny głównej instalacji oraz pośrednie punkty dystrybucyjne (IDF – intermediate distribution frame). Można spotkać również punkty mieszane (CDF – combined distribution frame), które łączą w sobie cechy głównych i pośrednich punktów dystrybucyjnych. Szafy punktów dystrybucyjnych są miejscem zbiegania się kabli pionowych i poziomych oraz służą do organizowania połączeń sprzętu sieciowego (aktywnego i pasywnego) oraz okablowania,
okablowanie poziome – kable łączące szafę punktu dystrybucyjnego z gniazdkiem abonenckim użytkownika (punktem dostępowym),
gniazda abonenckie (telekomunikacyjne punkty dostępowe) – zakończenie okablowania poziomego najczęściej w postaci dwóch gniazd RJ-45 oraz opcjonalnie dodatkowego gniazda światłowodowego. Gniazda abonenckie pozwalają użytkownikom końcowym na wygodne podłączenie się do sieci okablowania strukturalnego,
połączenia systemowe oraz kampusowe (innych budynków) – połączenia do systemów komputerowych dedykowanymi złączami i połączenia do innych budynków (najczęściej w postaci światłowodowej).

Istotną częścią każdej instalacji okablowania strukturalnego są założenia projektowe systemu. Dotyczą one wyboru rodzajów kabli i ich parametrów, sekwencji połączeń poszczególnych żył kabla (np. dla skrętki) oraz określają, jakie normy będzie spełniała instalacja i jakie dodatkowe parametry (wymagania lub zalecenia) muszą być spełnione, aby wykonane okablowanie strukturalne uznać za poprawne.

Normy telekomunikacyjne

Istnieje kilka różnych norm telekomunikacyjnych, które dotyczą systemów okablowania strukturalnego. Normy te są opracowywane przez: Electronic Industries Alliance (EIA)/Telecommunication Industry Association (TIA) (normy amerykańskie), European Committee for Electrotechnical Standardization (CENELEC) (normy europejskie), International Organization for Standardization (ISO)/International Electrotechnical Commission (IEC) (normy międzynarodowe).

Do najważniejszych norm amerykańskich należą [1, 2]:

EIA/TIA 568A (Building Telecommunictions Wiring Standards) – dotyczy okablowania telekomunikacyjnego biurowców (568A-5 dotyczy kategorii 5e oraz 568B.2‑1 dotyczy kategorii 6),
EIA/TIA 569 (Commercial Building Telecommunications for Pathways and Spaces) – dotyczy traktów telekomunikacyjnych w budynkach,
EIA/TIA 606 (The Administration Standard for the Telecommunications Infrastructure of Commercial Building) – obejmuje zagadnienia związane z administracją infrastruktury w budynkach biurowych,
EIA/TIA 607 (Commercial Building Grounding and Bonding Requirements for Telecommunications) – określa wymagania dotyczące uziemień w biurowcach i innych budynkach.

Na uwagę zasługuje norma EIA/TIA 568A (w jej skład wchodzą także biuletyny: TSB 36, TSB 40 i TSB 40A), która zawiera całościowy opis elementów i ich układów w systemach okablowania strukturalnego, wymagania w odniesieniu do parametrów kabli pionowych i poziomych oraz charakterystykę, a także specyfikację złączy. Norma ta wprowadza powszechnie używane kategorie kabli i złączy:

kategoria 3: do 16 MHz (m.in. przesyłanie głosu, 10 Base-T, 4 Mbps Token Ring, RS-232),
kategoria 4: do 20 MHz (10 Base-T, 16 Mbps Token Ring),
kategoria 5: do 100 MHz (m.in. 100 Base-T, ATM 155),
kategoria 5e: do 100 MHz (1000 Base-T) – EIA/TIA 568A-5,
kategoria 6: do 250 MHz – EIA/TIA 568B.2-10,
kategoria 7: do 600 MHz (1000 Base-T).

Należy tu wspomnieć, że istnieją dwie sekwencje połączeń par przewodów definiowane przez EIA/TIA:

568A – sekwencja używana w międzynarodowym standardzie ISDN, gdzie pary 2 i 3 są zamienione w stosunku do sekwencji 568B,
568B – sekwencja połączenia, określana także jako 258 A, gdzie poszczególne przewody są ułożone w następujący sposób: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.

Normy EIA/TIA określają także maksymalne długości wszystkich odcinków kablowych systemów okablowania strukturalnego – tabela 1.

Norma EIA/TIA 569 dotyczy traktów kablowych, ale określa także wymagania dotyczące właściwego oświetlenia punktów dystrybucyjnych, wielkości tych punktów i rozmiarów pomieszczeń, w których się one znajdują. Zgodnie z tą normą [2]:

zmiana kabla z zewnętrznego na wewnętrzny musi nastąpić nie dalej niż ~15 m (50 stóp) od wejścia do budynku,
kable mają być zakopywane na głębokość co najmniej ~60 cm (24 cale),
maksymalna odległość kabla pomiędzy uchwytami podtrzymującymi poziomymi wynosi 1,2–1,5 m (48–50 cali).

Normy międzynarodowe i europejskie

Do najważniejszych norm międzynarodowych należy zaliczyć [1, 2]:

ISO/IEC 11801 (Generic Cabling for Customer Premises) okablowanie strukturalne budynków (odpowiednik kategorii nr 5 ),
ISO/IEC 11801 2nd Edition – odpowiednik kategorii nr 6,
EN 50173 (Generic Cabling System) – dotyczy okablowania strukturalnego w budynkach,
EN 50167 – obejmuje okablowanie poziome,
EN 50168 – obejmuje okablowanie pionowe,
EN 50169 – obejmuje kable krosowe i kable obszaru roboczego).

Norma europejska EN 50173 opracowana przez CENELEC TG 115 i zatwierdzona w roku 1995 nie posługuje się kategoriami okablowania, ale wprowadziła własne klasy:

klasa A: dotyczy zakresu £ 100 kHz,
klasa B: dotyczy zakresu £ 1 MHz,
klasa C: dotyczy zakresu £ 16 MHz (odpowiednik kategorii 3),
klasa D: dotyczy zakresu £ 100 MHz (odpowiednik kategorii 5/5e),
klasa optyczna: dotyczy zakresu od 10 MHz.

Niestety brak jest klasy odpowiadającej kategorii 4. Poprawki 1 i 2 do ISO/IEC 11801 (2 wyd.) wprowadziły klasę E do 500 MHz (kat. 6_A) oraz klasę F do 1000 MHz (kat. 7_A). Do najważniejszych wymagań normy EN 50173 należą [2]:

zaleca się co najmniej jeden punkt dystrybucyjny na każde piętro,
zaleca się co najmniej jeden punkt dystrybucyjny na każde 1000 m² powierzchni,
przy małym nasyceniu piętra punktami dostępowymi dopuszcza się podłączenie tych punktów do punktu dystrybucyjnego na sąsiednim piętrze,
wskazuje się, że często stosowanym rozwiązaniem jest jeden punkt dostępowy (2´RJ-45) na każde 10 m² powierzchni,
do drugiego gniazda punktu dostępowego można doprowadzić skrętkę lub światłowód;
w jednej linii nie wolno stosować kabli miedzianych o różnych impedancjach oraz kabli światłowodowych o różnych średnicach rdzenia,
w torze okablowania pionowym można stosować co najwyżej dwa punkty rozdzielcze połączone hierarchicznie,
w przypadku bardzo rozległych instalacji dopuszcza sie podział całości na mniejsze obszary, które spełniają wymagania dotyczące maksymalnych długości okablowania,
maksymalna długość kabli części pionowej wynosi 2000 m (tylko dla wybranych typów kabli), z czego maksymalnie 500 m może być okablowaniem wewnętrznym.

Podsumowanie

Z praktycznego punktu widzenia bardzo istotne jest stosowanie standardów instalacyjnych w sieciach okablowania strukturalnego [3]. Umożliwia to dołączanie sprzętu aktywnego pochodzącego od różnych producentów do infrastruktury. Standardy zapewniają także dużą elastyczność w momencie, gdy zachodzi potrzeba zmiany położenia sprzętu. W nowym miejscu tylko podłącza się sprzęt do istniejącego już przyłącza sieciowego i dokonuje się odpowiednich zmian w szafie dystrybucyjnej. Możliwe jest to tylko wówczas, gdy istniejąca infrastruktura okablowania została zaprojektowana i wykonana zgodnie z określonymi standardami i normami dotyczącymi okablowania strukturalnego [1].

W przypadku okablowania pionowego i kampusowego, wykonanego za pomocą kabli światłowodowych, należy pamiętać o uwzględnieniu nadmiarowości włókien. Fakt ten jest niezmiernie uciążliwy podczas negocjacji z inwestorami, którzy często kierują się wyłącznie rachunkiem ekonomicznym w krótkiej perspektywie czasowej. Projektując system okablowania strukturalnego jesteśmy zobowiązani do wdrożenia rozwiązań pozwalających na dalszą rozbudowę sieci LAN. Spoczywa na nas obowiązek pełnego uświadomienia użytkownika o wymiernych korzyściach takiego zabiegu. Zaleca się układanie kabla zawierającego min. 6 włókien, nawet jeżeli wykorzystamy tylko dwa. W ten sposób zachowamy elastyczność systemu okablowania i umożliwimy przyszłą rozbudowę sieci informatycznej [1]. Nigdy nie powinniśmy dopuścić do sytuacji, w której bezpośrednio po uruchomieniu sieci teleinformatycznej będziemy mieli „zajęte” wszystkie włókna światłowodów.

Literatura

R. Pawlak, Okablowanie strukturalne sieci. Teoria i praktyka, Helion, Gliwice 2011.
M. Kalewski, Okablowanie Strukturalne, materiały dydaktyczne.
S. Kujawka, Projekt typowy strukturalnej sieci komputerowej, Ogólnopolska Fundacja Edukacji Komputerowej Oddział Wielkopolski.
