Niekonwencjonalne skrzyżowanie linii napowietrznych 110 i 400 kV

mgr inż. Piotr Cyran | elektro.info 1-2/2013 | 2013-02-19

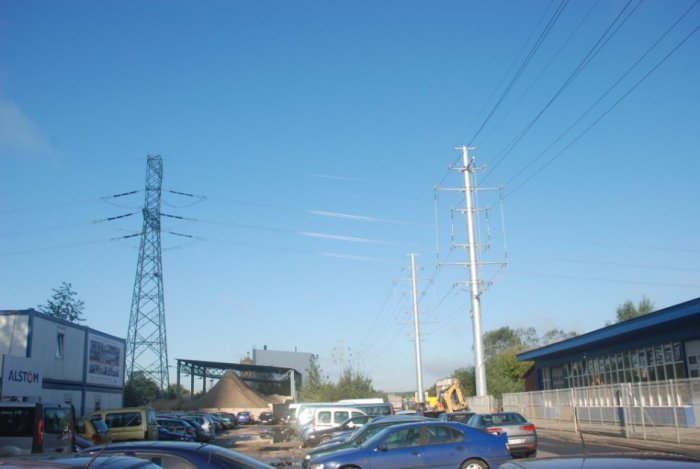

Przebudowana linia 110 kV

Uruchomienie nowego bloku energetycznego 858 MW w Elektrowni Bełchatów wiązało się z koniecznością budowy jednotorowej linii blokowej 400 kV o długości 42,5 km do węzłowej stacji Trębaczew. W początkowym odcinku linia przebiega przez teren zaplecza elektrowni. Stwarzało to wiele problemów natury prawnej (zgody właścicieli zakładów), jak również i technicznych. Jednym z nich było skrzyżowanie z linią 110 kV.

Zobacz także

Franciszek Spyra - Energopomiar - Elektryka Sp. z o.o. Metody ochrony kabli przed pożarem

Metody ochrony kabli przed pożarem

Z pierwszymi większymi pożarami kabli zetknęliśmy się z chwilą wprowadzenia do produkcji kabli z tworzyw sztucznych. Przedtem kable produkowane były w izolacji papierowej i miały powłokę metalową. Duża ilość metalu w konstrukcji kabla utrudniała jego zapalenie. Pierwszy duży pożar kabli w Polsce powstał w grudniu 1970 r. w jednej z elektrowni. Wcześniej z problemem tym zetknęli się Węgrzy i w tym czasie mieli już pewne doświadczenia. Energopomiar zajął się wyjaśnieniem przyczyny powstania tego pożaru.

WAGO ELWAG Sp. z o.o. Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Jak zacząć przygodę ze złączkami listwowymi w rozdzielnicy budynkowej?

Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.

WAGO ELWAG Sp. z o.o. Jak dobrać właściwy sposób otwierania zacisku?

Jak dobrać właściwy sposób otwierania zacisku?

W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie WAGO TOPJOB® S. Tym razem szczegółowo omówimy pozostałe dwa warianty: przycisk i otwór montażowy.

Streszczenie

Budowa nowego bloku energetycznego w Elektrowni Bełchatów wiązała się z koniecznością budowy nowej linii 400 kV. Wyprowadzenie linii blokowej przez uprzemysłowiony teren zaplecza elektrowni stanowiło duży problem natury technicznej (m.in. skrzyżowanie z wysoką linią 110 kV). Rozwiązaniem była przebudowa linii 110 kV za pomocą niespotykanych jak dotąd w kraju specjalnych słupów rurowych o dwóch poziomach poprzeczników. Projekt ciekawy i trudny, zakończony sukcesem w 2010 r.

Abstract

Unconventional crossing of overhead lines 110 and 400 kV

Construction of a new power unit at Bełchatów power plant was associated with the necessity of a new OHL 400 kV construction. Caring out power output by power transmission line through industrial area of power plant site facilities was a significant technical problem. One of the essential difficulties was the OHL 110 kV crossing. To resolve this problem, reconstruction of the OHL 110 kV had to be accomplished by erecting special tubular steel towers with two levels of crossarms, which were used in Poland for the first time. The project was interesting and challenging, accomplished successfully in 2010.

Propozycje usunięcia kolizji

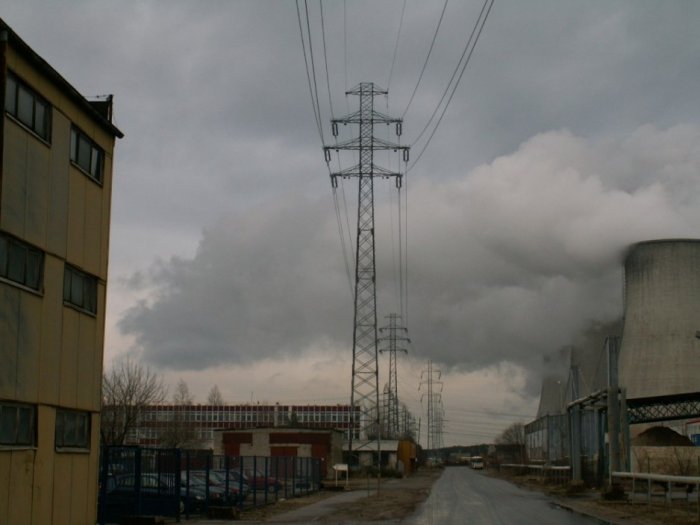

Kolidująca linia 110 kV, będąca własnością PGE Dystrybucja S.A. o/Łódź-Teren, jest linią dwutorową relacji Elektrownia Bełchatów – Chabielice/Rogowiec Stary. Krzyżowanie linii następowało w najbardziej niekorzystnym miejscu, tj. w pobliżu słupa nr 8 linii 110 kV. Na rysunku 1. przedstawiono fragment mapy zasadniczej z rejonu skrzyżowania linii.

Biorąc pod uwagę specyfikę terenu, przez który przebiega linia, wybudowana została na wysokich słupach kratowych. Maksymalna wysokość całego słupa wynosi 35 m. W związku z powyższym linię można określić mianem „linii wysokiej” (fot. 1.), którą trudno jest skrzyżować bez stosowania wysokich słupów linii blokowej 400 kV bądź bez przebudowy linii 110 kV.

Ponadto istniejąca linia 110 kV jest linią „ciężką” z przewodami fazowymi AFL-8 525 mm² i odgromowymi AFL-1.7 95 mm² oraz OPGW.

Mając na uwadze trudności terenowe brano pod uwagę następujące rozwiązania techniczne:

zastosowanie wysokich słupów linii 400 kV umożliwiające skrzyżowanie linii 110 kV bez konieczności jej przebudowy. Rozwiązanie to wiązało się z zastosowaniem słupów linii 400 kV o wysokości rzędu 75 m. Zastosowanie typowej serii słupów 400 kV, dokonując w niej odpowiedniego podwyższenia, przy zachowaniu zbieżności trzonu wiązałoby się z dużym rozstawem podstawy słupa, jak również fundamentu. Takie rozwiązanie było nie do przyjęcia ze względów ekonomicznych i ograniczeń terenowych posadowienia słupa,
przebudowa linii 110 kV – skablowanie odcinka linii. To rozwiązanie również było nie do przyjęcia, ze względu na „mocno” uzbrojony teren. Brak wolnego korytarza dla dwutorowej linii kablowej przesądził o upadku tej koncepcji,
przebudowa linii 110 kV – wybudowanie specjalnych dwupoziomowych słupów. Trzecim rozwiązaniem była przebudowa linii poprzez zastosowanie specjalnych słupów. Takie rozwiązanie miało na celu obniżenie zawieszenia przewodów linii 110 kV na odcinku skrzyżowania poprzez budowę dwóch słupów z dwoma różnymi poziomami kompletu poprzeczników. Jednocześnie taka konfiguracja słupów umożliwiła pozostawienie istniejącego poziomu zawieszenia przewodów na pozostałych odcinkach linii. Ze względu na ograniczenia terenowe, jako korzystne wybrano słupy rurowe, zajmujące bardzo małą powierzchnię, a fundamenty wykonane zostały jako studniowe. Profil rozwiązania kolizji przedstawia rysunek 2.

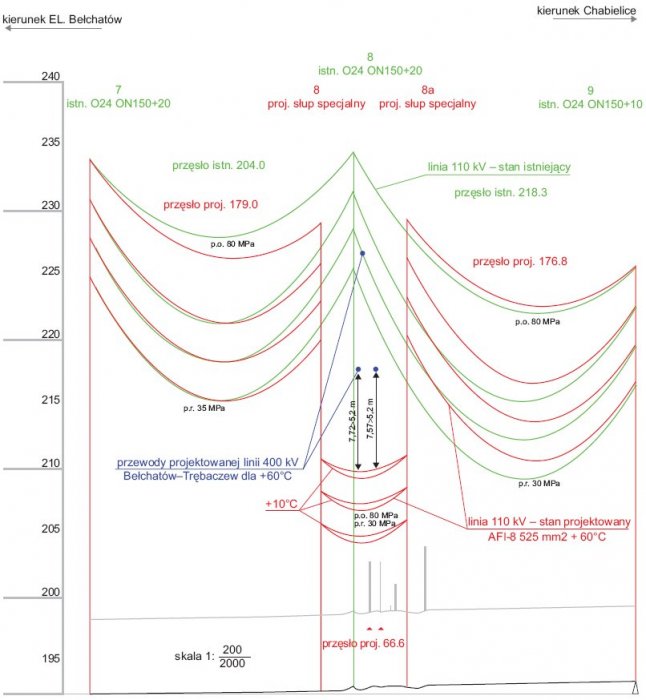

Na rysunku 2. widać, że w stanie istniejącym przewody linii blokowej 400 kV, ze względu na wysoką linię 110 kV, wchodzą w kolizję ze słupem linii 110 kV. Usunięcie kolizji zrealizowane zostało poprzez demontaż istniejącego słupa linii 110 kV nr 8 i budowę dwóch identycznych słupów specjalnych dwupoziomowych nr 8 i 8a w odległości po około 30 m od słupa istniejącego (rys. 1. i rys. 2.).

Od projektu do budowy

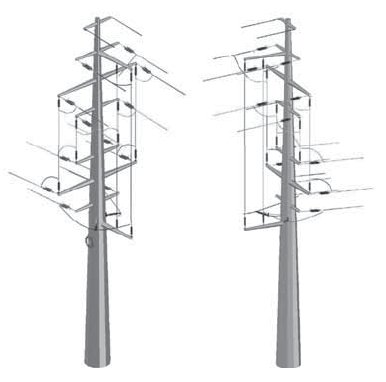

Zaprojektowane słupy dwupoziomowe 110 kV zgodnie z koncepcją miały zapewnić istniejący układ przewodów linii, istniejącą wysokość przewodów nad terenem oraz przekrój przewodu. W związku z powyższym narodził się projekt słupa, którego sylwetkę, w celu zachowania bieżącej konfiguracji przewodów, oparto na istniejących już w linii słupach O24, dostosowanych do obciążeń wynikających z przewodów istniejącej linii.

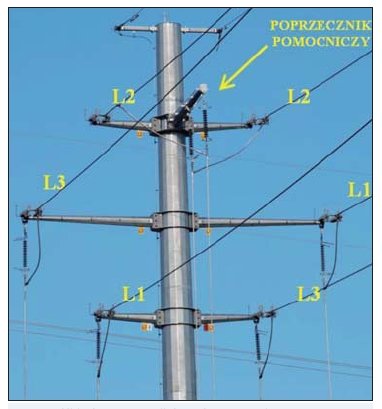

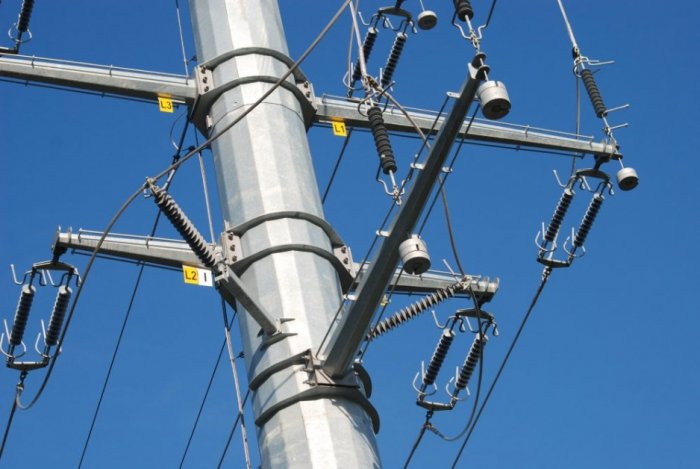

Każdy z nowych słupów posiada dwa różne poziomy kompletu poprzeczników. Górne poprzeczniki umożliwiają zawieszenie przewodów w linii na istniejącym poziomie, natomiast dolne dla połączenia pomiędzy słupami. Taka konfiguracja słupa pozwoliła obniżyć zawieszenie przewodów w miejscu skrzyżowania, a wykonane w ten sposób przęsło utworzyło wolny korytarz dla linii 400 kV. Połączenie obu poziomów odbywa się poprzez połączenia pionowe pomiędzy odpowiadającymi sobie poprzecznikami, bezpośrednio, jak i za pomocą poprzeczników pomocniczych.

Trudności projektowe

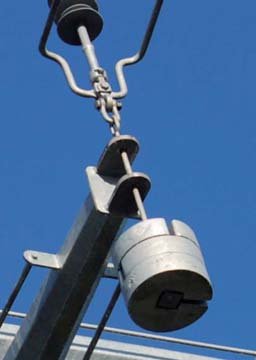

Połączenia pomiędzy poziomami

Ze względu na beczkowy układ przewodów, połączenie przewodów dwóch faz L1 i L3 nie stanowiło większych trudności. Problem pojawił się przy połączeniu fazy L2 (połączenie przewodów pomiędzy najwyższymi i najniższymi poprzecznikami słupa). W tym celu zaprojektowano dodatkowe poprzeczniki pomocnicze usytuowane w osi linii pomiędzy torami, które umożliwiły połączenie pionowe przewodów faz L2. Za pomocą tych poprzeczników wykonano połączenia faz L2 dla obu torów. Na fotografii 4. przedstawiono rozwiązanie poprzeczników górnego poziomu.

Połączenia pionowe przewodów fazowych należało zaprojektować tak, aby możliwa była kompensacja wydłużenia temperaturowego przewodów. W tym celu izolatory na poprzecznikach górnego poziomu zamontowano „na sztywno” za pomocą wieszaków WG, natomiast w dolnych poprzecznikach przewidziano kompensację długości, poprzez swobodne prowadzenia uchwytów, na których zawieszone zostały ciężarki. Masa ciężarków została dobrana w zależności od długości połączenia pionowego: dla połączenia najkrótszego zastosowano jeden ciężarek o masie 25 kg, a dla najdłuższego połączenia pomiędzy poprzecznikami pomocniczymi o masie 75 kg (fot. 5.).

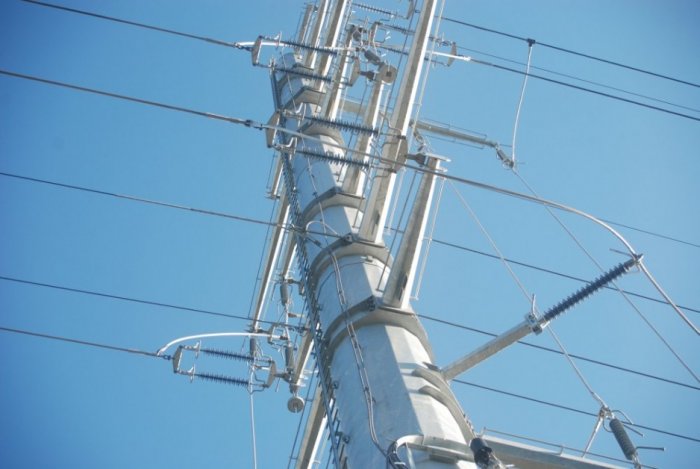

Wykonanie mostków prądowych

Dla pełnego połączenia prądowego konieczne było wykonanie połączeń (mostków) pomiędzy przewodami linii na górnym poziomie, pionowymi połączeniami, przewodami linii dolnego poziomu, aż do linii na drugim słupie z zachowaniem ciągłości faz.

Wykonanie mostków na górnym poziomie nie stanowiło trudności w przeciwieństwie do poziomu dolnego. Wykonanie mostków na poziomie dolnym, szczególnie faz L2, wymagało zaprojektowania dodatkowej konstrukcji z izolatorami wsporczymi. Sposób mocowania izolatorów wsporczych zaprojektowano tak, aby możliwe było swobodne wykonanie mostków.

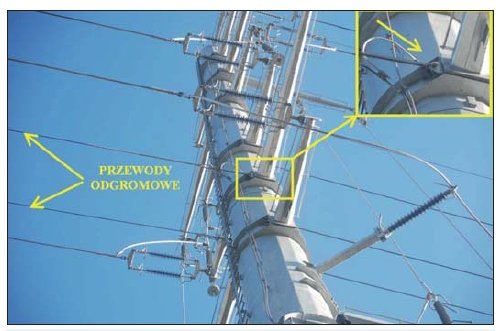

Ochrona odgromowa

W zaprojektowanym przęśle pomiędzy nowymi słupami zrezygnowano z ochrony odgromowej przewodów linii 110 kV. Przewody odgromowe zawieszono „w środku” pomiędzy przewodami fazowymi, a ochrona odgromowa zapewniona jest przez przewody odgromowe krzyżowanej linii 400 kV. Ze względu na duże prądy zwarcia zaprojektowano dwa przewody odgromowe, z czego jeden jest przewodem OPGW. Mocowanie przewodów odgromowych zaprojektowano w miejscu mocowania środkowego poprzecznika dolnego poziomu do konstrukcji słupa. Taka konfiguracja przewodów, ze względu na brak poprzeczników odgromowych w dolnym poziomie, umożliwiła swobodne wykonanie połączeń pionowych pomiędzy poziomami.

Podsumowanie

Usunięcie kolizji linii 400 kV z linią 110 kV było projektem o dużej skali trudności. Cały proces inwestycyjny od projektu do budowy trwał dwa lata i zakończony został w 2010 r., a sukces przypieczętowało uruchomienie linii blokowej 400 kV. Projekt przebudowy linii 110 kV jak i projekt linii blokowej 400 kV zrealizował Energoprojekt Kraków S.A. Przedmiotowa linia 110 kV, a w szczególności słupy, pieszczotliwie zostały nazwane „Darem Pomorza”.
