Metody ochrony kabli przed pożarem

Franciszek Spyra - Energopomiar - Elektryka Sp. z o.o. | elektro.info 5/2012 | 2012-05-14

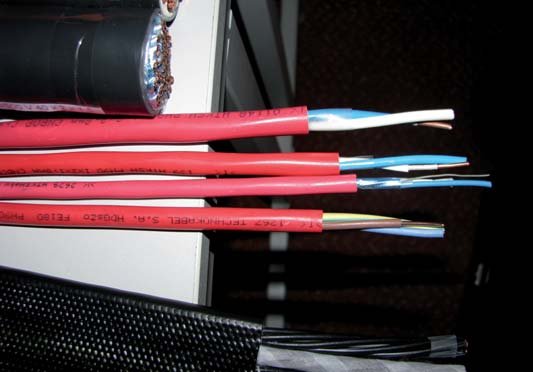

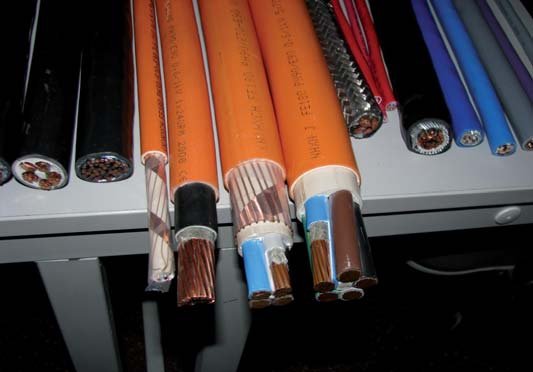

Przykładowe konstrukcje ognioodpornych przewodów elektroenergetycznych

Z pierwszymi większymi pożarami kabli zetknęliśmy się z chwilą wprowadzenia do produkcji kabli z tworzyw sztucznych. Przedtem kable produkowane były w izolacji papierowej i miały powłokę metalową. Duża ilość metalu w konstrukcji kabla utrudniała jego zapalenie. Pierwszy duży pożar kabli w Polsce powstał w grudniu 1970 r. w jednej z elektrowni. Wcześniej z problemem tym zetknęli się Węgrzy i w tym czasie mieli już pewne doświadczenia. Energopomiar zajął się wyjaśnieniem przyczyny powstania tego pożaru.

Zobacz także

mgr inż. Andrzej Cichy, Ireneusz Słupicki, Sebastian Zakrzewski Układanie kabli WN w izolacji XLPE w powłoce polietylenowej w niskich temperaturach

Układanie kabli WN w izolacji XLPE w powłoce polietylenowej w niskich temperaturach

Jednym z podstawowych warunków bezawaryjnej eksploatacji linii kablowych WN jest zastosowanie odpowiedniej technologii układania kabli, która powinna uwzględniać: wymagania i zalecenia producenta kabla, pełnienie nadzoru nad układaniem kabli przez przedstawiciela producenta kabla, wyposażenie wykonawcy układającego kable, organizację pracy i BHP na budowie, wymagania przyszłego użytkownika linii kablowych, warunki terenowe, warunki pogodowe panujące podczas układania kabli.

mgr inż. Marek Garbarski, mgr inż. Maciej Romański Badania diagnostyczne linii kablowych SN

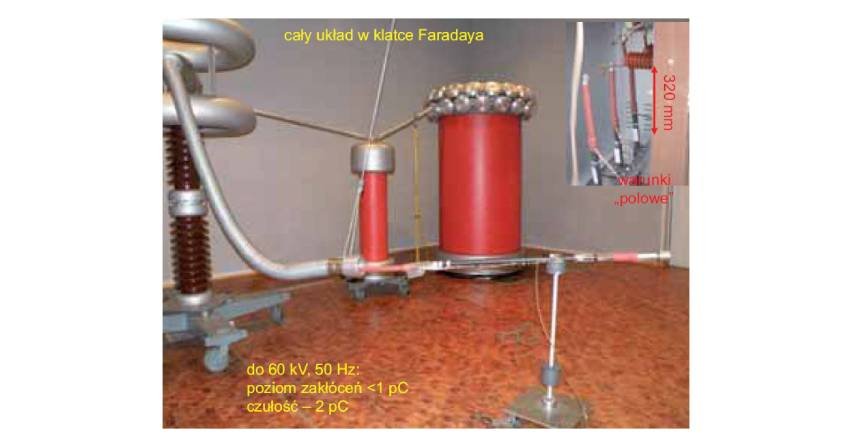

Badania diagnostyczne linii kablowych SN

Wdrożenie nieniszczących metod diagnostycznych, prowadzonych przy napięciach innych niż wyprostowane, jest ze wszechmiar słuszne. Ograniczenia praktyczne badań napięciem o częstotliwości 50 Hz zmuszają do stosowania narażeń probierczych o innych kształtach (OWTS, VLF, itp.). Ich poziomy oraz procedury ich aplikacji są różne od stosowanych przez producentów kabli i osprzętu kablowego w ramach badań typu, wyrobu lub konstruktorskich. Technologia sterowania pola elektrycznego w osprzęcie kablowym może...

WAGO ELWAG Sp. z o.o. Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Rodzina złączek instalacyjnych 221 wciąż się powiększa!

Otwórz dźwignię, wsuń przewód i gotowe! Tak proste jest łączenie przewodów za pomocą złączek instalacyjnych z dźwigniami z serii 221. Ta dobrze znana rodzina złączek instalacyjnych WAGO właśnie się powiększyła! Dzięki nowej, 2-rzędowej złączce instalacyjnej z dźwigniami z serii 221 można intuicyjnie i bez użycia narzędzi połączyć ze sobą do dziesięciu przewodów na tym samym potencjale.

Kable, które uległy spaleniu, miały izolację polwinitową. W owym czasie uważano, że kable o izolacji polwinitowej nie palą się. Nie było wówczas odpowiedniej normy na badanie podatności na palenie się kabli o izolacji z tworzyw sztucznych. Badania zostały wykonane według wymagań zawartych w normie przedmiotowej dla niepalnych przewodów górniczych w izolacji gumowej (OnG). Było dla nas zaskoczeniem, gdy okazało się, że kable w izolacji polwinitowej i powłoce polwinitowej zachowują się w czasie próby lepiej od przewodów niepalnych górniczych. Po odjęciu płomienia z kabli polwinitowych płomień natychmiast gasł, natomiast przewód niepalny górniczy podtrzymywał płomień przez kilkanaście sekund. Próba wykonana była na pojedynczym kablu i przewodzie. W konkretnym przypadku (we wspomnianej elektrowni) kable tego rodzaju zapaliły się i spaliły.

Spaleniu uległy żyły aluminiowe, stopiły się pancerze stalowe. Postanowiliśmy zweryfikować wymagania zawarte w normie na niepalne przewody górnicze. Odtworzyliśmy rzeczywisty układ ułożenia kabli, jaki miał miejsce we wspomnianej elektrowni. Pod półką z kablami umieściliśmy wannę z ropą, którą zapaliliśmy. Gdy pierwsze kable na dolnej półce zapaliły się, usunęliśmy wannę z płonącą ropą spod kabli. Płomień na kablach nie zgasł, a od kabli z dolnej półki zapaliły się kable na pozostałych półkach. Wszystkie kable spaliły się, mimo że próba przeprowadzona była na wolnym powietrzu i było dobre odprowadzenie ciepła od palących się kabli.

Doszliśmy do wniosku, że palące się kable będą podtrzymywały płomień, jeżeli ich temperatura będzie wyższa od temperatury zapalenia się polwinitu. W przypadku pojedynczego kabla odprowadzenie ciepła jest zbyt duże w stosunku do wytworzonego ciepła w procesie palenia się próbki. Ilość odprowadzonego ciepła zależy od powierzchni zewnętrznej próbki, a więc od średnicy próbki, zaś ilość ciepła wytworzonego – od masy spalanej próbki. Średnica badanej próbki kabli nie rośnie proporcjonalnie do masy próbki, dlatego kable w wiązce będą się paliły i podtrzymywały płomień. Na podstawie tych wyników opracowaliśmy metodę na sprawdzenie podatności kabli lub przewodów na rozprzestrzenianie się płomienia. Metoda została później wprowadzona do polskiej normy (PN).

Stwierdzona przez nas już w 1971 r. i następnie omawiana w publikacjach podatność na rozprzestrzenianie się płomienia kabli polwinitowych ułożonych w wiązce została również omówiona w 1982 r. podczas Ogólnoświatowej Konferencji Kablowej w Paryżu, gdzie, według wypowiedzi uczestników tej konferencji, okazała się dla wielu nowością i zaskoczeniem.

Przyczyny powstawania pożaru kabli

Najczęstszą przyczyną zapalenia się kabli jest zaprószenie ognia. Najbardziej podatne na zapalenie się są kable sygnalizacyjne. Kable te mają małą masę niepalną, natomiast zawierają dużo materiału palnego. Wystarczy, że na ich powierzchni znajdzie się kłębek pakuł z wytarcia rąk montera i kawałek rozżarzonego metalu ze spawanego elementu, a powstanie źródło ognia, od którego zapalą się kable (przykład wzięty z jednej z elektrowni).

Mało prawdopodobne jest, by kable o izolacji papierowej lub polwinitowej zapaliły się od przepływu prądu zwarcia wyłączonego w krótkim czasie. Takie badania zwarciowe z czasem wyłączenia podstawowego i rezerwowego wykonaliśmy w latach 70. na kablach tego typu przy dopuszczalnej gęstości prądu zwarcia i przy podwójnej gęstości prądu zwarcia. W kablu o izolacji polwinitowej nie nastąpiło zapalenie się kabla, natomiast w kablu o izolacji papierowej przy podwójnej gęstości prądu i czasie wyłączenia rezerwowego przez kilkanaście sekund paliła się małym płomieniem izolacja papierowa. Problem natomiast występuje w przypadku stosowania kabli o izolacji polietylenowej. W wielu przypadkach stwierdzono, że kable te uległy zapaleniu w wyniku przepływu prądu ziemnozwarciowego, w dwóch przypadkach o wartości 25 A. W obu z nich spaliło się około 130 kabli. W tym samym zakładzie przy dopalaniu kabla 20 kV prądem o wartości 0,8 A i napięciu 4 kV nastąpiło zapalenie się kabla i w efekcie spaliło się prawie 80 kabli.

Inaczej należy podejść do zagadnienia zwarć niewyłączonych. Nawet nieduży prąd płynący przez uszkodzoną izolację w instalacji niskiego napięcia może zainicjować zapalenie się kabla lub przewodu i być przyczyną pożaru. Takie przypadki miały miejsce w elektrowniach.

Środki zaradcze

Po pożarze pojazdu kosmicznego na platformie startowej w USA, w którym zginęło trzech kosmonautów (lata 60.), a przyczyną którego było zapalenie się kabli, opracowano w Ameryce środek o nazwie Flammastik do pokrywania kabli i przewodów w celu ich ochrony przed ogniem.

Środek ten był badany w naszym laboratorium kablowym (lata 70.), stwierdziliśmy jednak, że jest mało przydatny do ochrony kabli przed rozprzestrzenianiem się płomienia. W pojeździe kosmicznym środek ten spełniał swoje zadanie, ponieważ nałożony na przewody lub kable chronił je od ognia zewnętrznego, utrudniając ich zapalenie. W przypadku palenia się kabli wytworzone ciepło powoduje rozkład termiczny tworzywa izolacji, powłoki i elementów wypełniających, a powstałe gazy powodują rozerwanie nałożonej warstwy ochronnej, podtrzymują ogień i powodują dalsze jego rozprzestrzenianie.

W międzyczasie powstało wiele środków ogniochronnych do powlekania kabli, z których większość badaliśmy w naszym laboratorium. Wszystkie mają podobną wadę, w czasie pożaru nałożone warstwy ulegają rozerwaniu, co umożliwia dalsze rozprzestrzenianie się płomienia.

Uzasadnione jest stosowanie tych środków do pokrywania kabli sygnalizacyjnych w miejscach, gdzie możliwe jest zaprószenie ognia. Natomiast pokrywanie kabli elektroenergetycznych ułożonych pojedynczo w pomieszczeniach kablowych lub na wolnym powietrzu jest bezcelowe, gdyż aby je zapalić, trzeba byłoby użyć palnika gazowego.

Zarówno normy krajowe, jak i norma międzynarodowa IEC rozróżniają cztery kategorie badań: A, B, C, D, które różnią się ilością masy palnej w próbce badanych kabli. W normach tych jest to duże przeoczenie, gdyż nie uwzględniają one ilości materiałów niepalnych (metalu) w badanych próbkach kabli. Inaczej będą zachowywały się kable o małych przekrojach żył roboczych, a inaczej o przekrojach bardzo dużych.

Prawie niezawodnym sposobem uniemożliwiającym rozprzestrzenianie się płomienia na kablach jest stosowanie kabli samogasnących, na których płomień nie przemieszcza się poza źródło ognia. Taki rodzaj kabla opracowaliśmy wspólnie z ERG w Krywałdzie, który przeszedł wszystkie badania z wynikiem pozytywnym.

Na czym polega mechanizm samogaśnięcia?

Do mieszanki polwinitu oponowego dodaliśmy pewien procent trójtlenku antymonu. W procesie palenia się kabla trójtlenek antymonu łączy się z chlorem wydzielanym z izolacji i powłoki tworząc trójchlorekantymonu. Otulina tego gazu wokół palących się kabli uniemożliwia dostęp tlenu do ognia i płomień gaśnie. Szereg badań wykonanych różnymi metodami potwierdził skuteczność tego sposobu ochrony kabli przed rozprzestrzenianiem się płomienia. Nowy rodzaj kabla nie miał gorszych właściwości elektrycznych i mechanicznych od kabla, którego izolacja i powłoka wykonane są ze zwykłego polwinitu. Trójtlenek antymonu dodany był tylko do polwinitu oponowego, którego właściwości nie były gorsze od polwinitu typu SOS.

Koszty produkcji tego kabla były wyższe tylko o 5% od ceny podstawowej kabla wykonanego ze zwykłego polwinitu.

Wpływ pokrycia kabli farbą ogniochronną na ich obciążalność

Pozornie wydawałoby się, że nałożenie na powłokę zewnętrzną kabli warstwy o dużej oporności cieplnej spowoduje zmniejszenie ich obciążalności. Wykonane badania na kablach typu YAKY 4×10 mm² 0,6/1 kV wykazały w badaniach porównawczych (kable pokryte środkiem ogniochronnym i kable niepokryte), że kable pokryte środkiem ogniochronnym można obciążyć kilka procent więcej od kabli niepokrytych, by uzyskać tę samą temperaturę żyły roboczej. Środki ogniochronne są koloru białego. Gdy w dalszej części próby kable pokryte posypaliśmy miałem węglowym, uzyskaliśmy jeszcze większą obciążalność. Pozorną nieprawidłowość można wytłumaczyć tym, że zewnętrzna powłoka polwinitowa kabla jest gładka, a nawet szklista, i mimo koloru czarnego odprowadza gorzej ciepło od warstwy środka ogniochronnego nałożonego na kabel. Środek ten ma powierzchnię chropowatą. Nałożenie warstwy miału węglowego potwierdziło wpływ koloru na odprowadzanie ciepła.
