Trasy kablowe i systemy mocowań funkcjonujące w czasie pożaru – wymagania podstawowe

dr inż. Karol Kuczyński | elektro.info 7-8/2013 | 2013-07-12

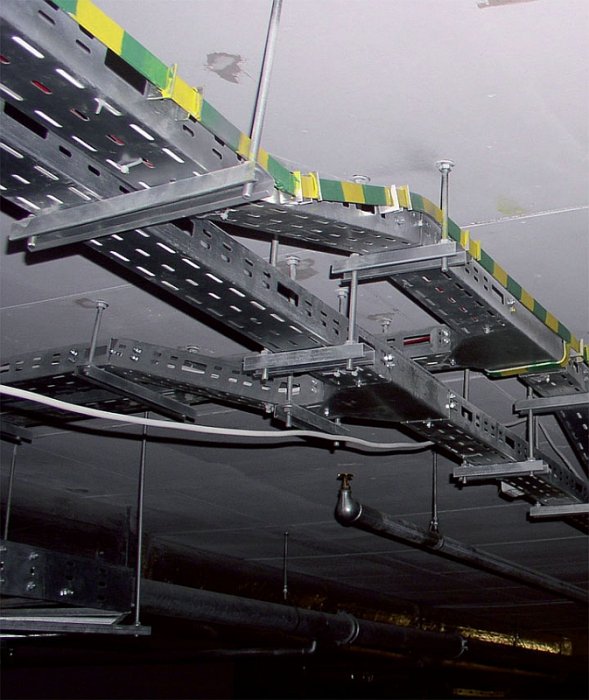

Przykładowe wykonanie trasy kablowej

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 2002 nr 75 poz. 690 z późn. zm.) [5] §187 ust. 3 stanowi, że: „Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane zespołami kablowymi, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia, z zastrzeżeniem ust. 7. Ocena zespołów kablowych w zakresie ciągłości dostawy energii elektrycznej lub przekazu sygnału, z uwzględnieniem rodzaju podłoża i przewidywanego sposobu mocowania do niego, powinna być wykonana zgodnie z warunkami określonymi w Polskiej Normie dotyczącej badania odporności ogniowej.

Zobacz także

mgr inż. Julian Wiatr, Dariusz Zgorzalski, mgr inż. Marcin Orzechowski Przeciwpożarowy Wyłącznik Prądu – metodyka konstruowania (część 1.)

Przeciwpożarowy Wyłącznik Prądu – metodyka konstruowania (część 1.)

Od wielu lat obserwujemy ożywioną dyskusję dotyczącą rozwiązań technicznych przeciwpożarowych wyłączników prądu, w której to dyskusji ścierają się różne poglądy środowiska zawodowego pożarników oraz środowiska zawodowego elektryków. Wiele zamieszania w tym zakresie wprowadziło Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku, w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym. Mimo upływu dwóch...

dr inż. Waldemar Wnęk, dr inż. Piotr Lisowski Aktywne zabezpieczenia przeciwpożarowe w przestrzeniach tuneli kablowych

Aktywne zabezpieczenia przeciwpożarowe w przestrzeniach tuneli kablowych

Artykuł jest próbą oceny doboru czujek pożarowych do ochrony przeciwpożarowej z uwzględnieniem warunków panujących w tunelach kablowych. Dokonano badania spalania i rozkładu termicznego różnych kabli halogenowych i bezhalogenowych w tunelu badawczym skonstruowanym na potrzeby wyznaczania wpływu prędkości przepływu mieszaniny powietrzno-dymowej na czułość pożarowych czujek dymu. Określono sposób doboru czujek dymu ze względu na sposób spalania kabli. Omówiono rozmieszczenie czujek w tunelach biorąc...

ZnakDirect sp. z o.o. Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Znak Direct – znaczniki kablowe i inne oznakowania projektowane online

Czytelne i trwałe oznakowanie urządzeń, przewodów, kabli, szaf sterowniczych oraz elementów instalacji ma duże znaczenie dla bezpieczeństwa pracy, sprawnego montażu i późniejszej obsługi technicznej. Firma Znak Direct oferuje szeroki wybór tabliczek, oznaczników, naklejek i znaków przeznaczonych dla przemysłu, elektroinstalatorów, automatyków, producentów maszyn oraz wykonawców instalacji technicznych.

Przywołana w załączniku do rozporządzenia Polska Norma PN-EN 1363-1:2001 dotyczy odporności mechanicznej konstrukcji budowlanej czy nośności. Nie określa szczegółów dotyczących konstrukcji zespołu kablowego i sposobu sprawdzenia funkcji zachowania ciągłości dostawy energii elektrycznej lub przekazu sygnału. W normie tej nie uregulowano sposobu przeprowadzania badań oraz uprawnionych do tego jednostek.

Powszechnie stosowaną w Europie (także w Polsce), jedyną normą szczegółowo regulującą tę kwestię jest niemiecka norma DIN 4102 część 12. Norma ta wymaga, aby odbiorniki elektryczne ratujące życie ludzkie w czasie pożaru (oświetlenie awaryjne, windy, pompy ppoż., pompy do instalacji tryskaczowych, klapy dymowe itp.) zapewniały nieprzerwaną dostawę energii elektrycznej przez czas nie krótszy niż 90 minut, co ma umożliwić bezpieczną ewakuację ludzi z płonącego budynku.

W branży budowlanej przyjęła się, zaczerpnięta z niemieckiej normy, skrócona nazwa tego typu systemów „E90”. Norma DIN 4102 część 12 powstała w instytutach niemieckich w wyniku wieloletnich doświadczeń i szeregu badań w zakresie podtrzymywania funkcji przewodzenia prądu przez instalacje elektryczne podczas pożaru [1, 3].

Podstawowym założeniem omawianej normy jest przebadanie przewodów i kabli wraz z zamocowaniami w celu sprawdzenia, czy tak skonstruowany system dostarczy energię elektryczną do urządzeń wspomagających ewakuację ludzi z płonącego budynku.

Ponieważ najważniejszym elementem działań ratowniczych jest ewakuacja ludzi z budynku objętego pożarem, stawia się określone wymagania dla konstrukcji budynku oraz instalowanych w nim urządzeń elektrycznych, oraz zasilających je instalacji. Wśród instalacji elektrycznych stanowiących wyposażenie budynku wstępują obwody zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru. Przewody tych instalacji narażone są na działanie wysokiej temperatury, przez co muszą one zapewnić ciągłość dostaw energii elektrycznej o właściwych parametrach umożliwiających ich poprawne funkcjonowanie przez określony czas [1].

Towarzysząca pożarowi temperatura powoduje zmniejszenie przewodności elektrycznej przewodów, co skutkuje pogorszeniem jakości dostarczanej energii elektrycznej objawiającej się nadmiernym spadkiem napięcia oraz pogorszeniem warunków ochrony przeciwporażeniowej tych urządzeń. Wskazówki, jak temu zaradzić, znajdują się w normie N SEP-E 005 Dobór przewodów elektrycznych do zasilania urządzeń przeciwpożarowych, których funkcjonowanie jest niezbędne w czasie pożaru. Norma ta decyzją Prezesa SEP została zatwierdzona w dniu 12 kwietnia 2013 roku.

Wymagania

Wobec różnorodności przeprowadzanych badań istnieją następujące podstawowe klasyfikacje: według PN-EN 50200 [2]:

PH – ciągłości dostawy energii przez kable/przewody o przekroju żyły do 2,5 mm². W przypadku kabli światłowodowych obowiązuje tylko graniczna średnica 20 mm,
H – ciągłości dostawy energii przez kable/przewody o przekroju żyły równej lub większej niż 2,5 mm², według DIN 4102:12,
E – zgodne z normą DIN dotyczącą zachowania ciągłości dostawy energii przez zespół kablowy.

Niestety PH 30/90 wg PN EN 50200 ≠ E (30/90), wg DIN 4102 instalując przewód PH90 w systemie mocowań przebadanym wg DIN 4102 nie otrzymamy „zespołu kablowego”. „Zespoły kablowe umieszczone w pomieszczeniach chronionych stałymi wodnymi urządzeniami gaśniczymi powinny być odporne na oddziaływanie wody. Jeżeli przewody i kable ułożone są w ognioochronnych kanałach kablowych, to wówczas wymaganie odporności na działanie wody uznaje się za spełnione”.

Działanie tryskaczy wpływa na obniżenie temperatury w pomieszczeniu oraz zapobiega rozprzestrzenianiu się pożaru. Tryskacze zadziałają, zanim temperatura w obrębie instalacji elektrycznej przekroczy temperaturę krytyczną, w której następuje utwardzenie izolacji i powstają pęknięcia [2].

Dodatkowo należy zaznaczyć, że § 187 ust. 7 Rozporządzenia Ministra Infrastruktury [5] mówi: „Czas zapewnienia ciągłości dostawy energii elektrycznej lub sygnału do urządzeń, o których mowa w ust. 3, może być ograniczony do 30 minut, o ile zespoły kablowe znajdują się w obrębie przestrzeni chronionych stałymi samoczynnymi urządzeniami gaśniczymi wodnymi”.

Zapis ten łączy się z wcześniejszym stwierdzeniem dotyczącym zapewnienia ochrony instalacji zasilającej prowadzonej w obrębie stałych urządzeń gaśniczych. Ograniczenie wymaganego czasu funkcjonowania instalacji wiąże się ze skutecznością gaśniczą instalacji wodnych.

Zespoły kablowe

Jako środki służące do osiągnięcia utrzymania funkcjonalności instalacji kablowych należy przede wszystkim uznać zespoły kablowe ze zintegrowanym utrzymaniem funkcjonalności. Pod tym pojęciem rozumie się wolne od halogenu kable, układane na specjalnej konstrukcji nośnej. Kable lub przewody wraz z ich zamocowaniami tworzą „zespół kablowy” [4].

Zgodnie z treścią § 187 ust. 6 Rozporządzenia Ministra Infrastruktury [5] „Zespoły kablowe powinny być tak zaprojektowane i wykonane, aby w wymaganym czasie, o którym mowa w ust. 3 i 5, nie nastąpiła przerwa w dostawie energii elektrycznej lub przekazie sygnału, spowodowana oddziaływaniami elementów budynku lub wyposażenia”.

Proces inwestycyjny składa się z kilku, kilkunastu etapów, ale najważniejsze są dwa: projektowanie i wykonanie instalacji. Projektowanie i wykonywanie zespołów kablowych można rozpatrywać w dwóch wariantach [2]:

pierwszym, kiedy projektujemy opierając się na wymaganiach zawartych w RMI [5],
drugim, kiedy do wymagań RMI [5] dołączamy wiedzę techniczną.

Zgodnie z tym zapisem powinno się uwzględnić szereg zasad prawidłowego wykonania takiej instalacji – wynikają one z wiedzy technicznej i doświadczeń zdobytych podczas badań – do najważniejszych należą:

mocowanie za pomocą specjalnych systemów mocowań zapewniających podtrzymanie ich funkcji w czasie pożaru,
wyeliminowanie możliwości załamania, zgięcia czy też innego uszkodzenia kabla, ponieważ w czasie pożaru ich izolacja staje się krucha i podatna na uszkodzenia powstałe podczas odkształceń,
warunki budowlane, które muszą być spełnione, aby kable i przewody nie uległy wcześniejszemu, niż to jest założone, uszkodzeniu, tak więc wpływ na działanie całego systemu podtrzymania funkcji ma sposób przeprowadzenia kabla/przewodu przez ściany i stropy – przejścia, przez które są prowadzone, powinny być uszczelnione odpowiednimi materiałami ognioodpornymi w sposób zapewniający klasę odporności ogniowej przepustu instalacyjnego, zgodną z klasą odporności ogniowej przenikanego elementu,
przejścia kabli/przewodów przez poziome przegrody przeciwpożarowe i przez ściany szybu – przejście kabli przez wewnętrzne ściany pomieszczeń, przegrody i stropy należy wykonywać w rurach, blokach itp.,
rodzaj podłoża, na którym jest układany – z punktu widzenia bezpieczeństwa pożarowego najwłaściwszym materiałem, na którym powinno się układać przewody, jest podłoże betonowe, ponieważ konstrukcja budynku jest różna, wówczas kable/przewody powinno się układać głównie na elementach konstrukcyjnych posiadających klasę odporności ogniowej równą co najmniej klasie podtrzymywania funkcji kabla/przewodu lub kabla/przewodu wraz z konstrukcją mocującą,
osprzęt łączeniowy i rozdzielczy – powinien być zastosowany osprzęt posiadający stosowne dopuszczenia poświadczające jego klasę odporności ogniowej i powinien tak być dobrany, aby umożliwiał funkcjonowanie instalacji przez czas wymagany dla funkcjonowania kabla wraz z systemem mocowania,
sposób mocowania do podłoża – pod pojęciem zamocowań należy rozumieć systemy nośne tras kablowych/przewodowych:
- z kablami/przewodami ułożonymi pojedynczo mocowanymi na szynach obejmami z długimi rynienkami, mocowanie pojedynczymi lekkimi obejmami,
- układanie kabla/przewodu w kanałach ochronnych na ścianach lub sufitach,
- trasy kablowe/przewodowe złożone z korytek kablowych,
- trasy złożone z drabinek kablowych.
trasy kablowe należy w myśl wymagań prowadzić w sposób niezagrażający obniżeniu funkcji podczas pożaru, na przykład przez spadające elementy budowlane, dylatacje budynków itp.,
przy pionowym prowadzeniu tras co 3,5 m należy wykonać zapasy kompensacyjne oraz zamocować kable do konstrukcji wsporczej co min. 300 mm,
wszystkie pozostałe elementy systemu, takie jak puszki łączeniowe, przepusty w ścianach, powinny posiadać klasyfikację co najmniej równą klasyfikacji trasy kablowej,

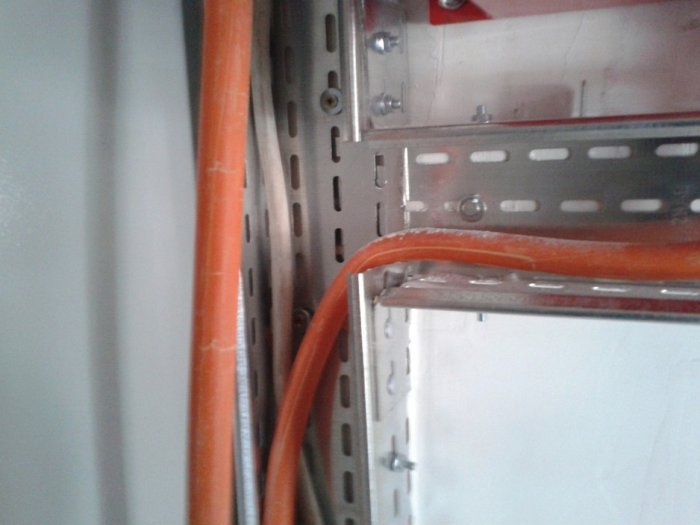

unikać uchwytów z ostrymi krawędziami mogącymi blokować przesuw kabla,
uchwyty dobierać co najmniej o jeden rząd wielkości większy niż wynika ze średnicy kabla, zapewniając swobodny jego przesuw,
kable/przewody ognioodporne mocować i układać powyżej instalacji wodnych i tryskaczowych, izolacja kabli pod działaniem wysokiej temperatury nie jest szczelna,
w przypadku tras pionowych klasyfikacja podtrzymania funkcji obowiązuje tylko wtedy, gdy ma miejsce skuteczne wsparcie (odstęp ≤3,5 m) przewodów.

Wszystkie systemy mocowań powinny posiadać poświadczoną odpowiednim dokumentem klasę odporności ogniowej co najmniej równą klasie podtrzymania funkcji mocowanego kabla. Otaczające go elementy konstrukcyjne i instalacje budynku – instalacje powinny być prowadzone w takiej odległości od elementów konstrukcyjnych budynku oraz odpowiednio zabezpieczone przed możliwością ich uszkodzenia w wyniku pożaru przez mocowania innych instalacji, np. wentylacji, wodno-kanalizacyjnych itp. Ponadto norma DIN 4102 część 12 dopuszcza inne rozwiązania tzw. ponadstandardowe [2].

Każdy przebadany ponadstandardowy zespół kablowy musi być traktowany indywidualnie, tzn. może być wykorzystany tylko i wyłącznie w taki sposób, jaki był przebadany. Uwzględniając dokładnie konstrukcję, ale także typ i producenta kabla.

System podtrzymania funkcji E-30, E-90

Wymagania i badania dotyczące utrzymania funkcjonalności w przypadku pożaru instalacji przewodowej zostały uregulowane normą DIN 4102 część 12. Zakres stosowania jest ograniczony do kabli i przewodów o napięciu nominalnym do 1 kV.

Zgodnie z wyżej wymienioną normą pod pojęciem instalacje przewodowe rozumie się przewody elektryczne, kable elektroenergetyczne, izolowane linie elektroenergetyczne, izolowane kable i linie dla telekomunikacji oraz techniki przetwarzania danych, jak również rozdzielacze szynowe włącznie z przynależnymi do nich kanałami, powłokami oraz osłonami, elementami konstrukcji nośnych oraz zamocowaniami.

Warunek zachowania funkcjonalności jest spełniony wówczas, gdy w poddawanemu sprawdzeniu zespołowi kablowemu podczas przeprowadzanej próby odporności pożarowej nie wystąpi zwarcie czy przerwa w dopływie prądu w obszarze sprawdzanej instalacji. W zależności od czasu utrzymania funkcjonalności przez poddawany próbie zespół kablowy rozróżnia się niżej wymienione klasy: E 30, E 90 [3, 4].

Oznaczenie E30 mówi, że co najmniej 30 minut utrzymania sprawności funkcjonowania urządzenia w budynku. Przeznaczone jest dla urządzeń sygnalizacji pożaru, urządzeń do alarmowania o pożarze, oświetlenia ewakuacyjnego.

Oznaczenie E90 mówi, że przez co najmniej 90 minut utrzymana zostanie sprawność funkcjonowania urządzeń w budynku. Przeznaczone jest dla urządzeń wentylacji klatek schodowych i dróg ewakuacyjnych, szybów wind, pomp ppoż. zasilających instalacje hydrantowe, dla urządzeń oddymiania i odprowadzania spalin.

W obecnym czasie duży nacisk kładzie się na bezpieczeństwo osób znajdujących się w budynkach użyteczności publicznej. Dlatego bardzo ważna jest niezawodność systemów bezpieczeństwa.

Podstawowym założeniem normy DIN 4102:12 jest praktyczne sprawdzenie kabli wraz z systemem mocującym ( korytka, drabinki, uchwyty), czy w określonym czasie i temperaturze będą doprowadzać energię elektryczną do odbiorników. Zatem musi zostać przeprowadzane badanie systemu tras kablowych wraz z kablami tak, aby mieć pewność, że odbiorniki elektryczne w czasie pożaru będą miały nieprzerwaną dostawę energii elektrycznej przez określony czas.

Należy jednak pamiętać o zmianach parametrów napięcia zasilającego spowodowanych wzrostem rezystancji żył przewodzących w wyniku wzrostu temperatury w czasie pożaru. W związku z tym należy dobrać kable i przewody zgodnie z normą N SEP-E-005.

Podtrzymanie funkcjonowania instalacji elektrycznej jest rozumiane jako ciągłe dostarczanie energii elektrycznej o parametrach gwarantujących ich poprawne funkcjonowanie w czasie pożaru. Typowymi przykładami są obwody oświetlenia awaryjnego, dźwiękowych systemów ostrzegawczych (DSO), urządzeń wentylacyjnych w hotelach, szpitalach i obiektach użyteczności publicznej.

Literatura

J. Wiatr, Wpływ temperatury pożaru na wartość napięcia zasilającego urządzenia elektryczne (część 2) – temperatura pożaru a przewodność elektryczna, „elektro.info” 5/2013.
E. Skiepko, Badania kabli/zespołów kablowych, „elektro.info” 1–2/2013.
Materiały firmy Baks.
Materiały firmy El-Puk.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 2002 nr 75 poz. 690 z późn. zm.).
