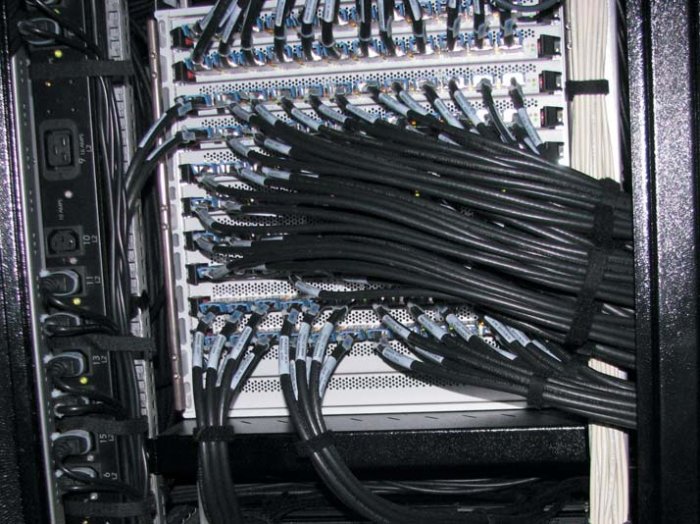

Fot. 1. Trwałe wykonanie oznakowania przy użyciu specjalnej drukarki atramentowej
Coleman
Właściwe oznaczenie żył kabli i przewodów oraz czytelne ich opisanie umożliwiają szybszy montaż instalacji oraz ułatwiają i skracają czas potrzebny do wykonania konserwacji, a także napraw i modernizacji instalacji elektrycznych. Aktualnie kable i przewody są oznaczane przez producentów różnymi kolorami lub kombinacjami kolorów, a w przypadku kabli wielożyłowych, również cyframi [1].
Z pierwszymi większymi pożarami kabli zetknęliśmy się z chwilą wprowadzenia do produkcji kabli z tworzyw sztucznych. Przedtem kable produkowane były w izolacji papierowej i miały powłokę metalową. Duża...
Z pierwszymi większymi pożarami kabli zetknęliśmy się z chwilą wprowadzenia do produkcji kabli z tworzyw sztucznych. Przedtem kable produkowane były w izolacji papierowej i miały powłokę metalową. Duża ilość metalu w konstrukcji kabla utrudniała jego zapalenie. Pierwszy duży pożar kabli w Polsce powstał w grudniu 1970 r. w jednej z elektrowni. Wcześniej z problemem tym zetknęli się Węgrzy i w tym czasie mieli już pewne doświadczenia. Energopomiar zajął się wyjaśnieniem przyczyny powstania tego pożaru.
Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną,...
Instalacje elektryczne w budynkach mieszkalnych stały się ostatnio znacznie bardziej złożone niż kilkanaście, a nawet kilka lat temu. Korzystamy dzisiaj z większej liczby urządzeń zasilanych energią elektryczną, a nierzadko w domach mieszkalnych mamy również do czynienia z mniej lub bardziej zaawansowanymi systemami automatyki.
W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie...
W sprężynowych złączkach listwowych występują trzy warianty otwierania zacisków: z otworem montażowym, za pomocą przycisku i dźwigni. Ostatnio przedstawiliśmy złączki z dźwignią, dostępne wyłącznie w rodzinie WAGO TOPJOB® S. Tym razem szczegółowo omówimy pozostałe dwa warianty: przycisk i otwór montażowy.
Sprawa komplikuje się, gdy używamy kilku kabli wielożyłowych. Pomocne okazują się wówczas różnego typu elementy używane do oznaczania kabli i przewodów. Dostępne na rynku oznaczniki przewodów wykonane są najczęściej z materiałów izolacyjnych. Oznaczniki są odporne na działanie paliw, olejów, kwasów i typowych rozpuszczalników stosowanych przy czyszczeniu aparatów i urządzeń elektrycznych. Mogą być wykorzystywane w miejscach, gdzie temperatura wynosi od –30°C do 100°C. Posiadają najczęściej właściwości samogasnące i nieścieralny nadruk. Kolory oznaczników to: żółty, czerwony, niebieski, zielony i inne – nadruk czarnymi symbolami, jak również bez nadruku.
Zastosowanie: znakowanie kabli i przewodów elektrycznych w różnych urządzeniach. Występują również oznaczniki czyste (bez napisu) o długościach 5, 10, 20, 30, 40 mm do samodzielnego opisywania. Jako zalety wymienia się także odporność na promieniowanie UV [2]. W ten sposób możemy oznaczyć pojedyncze przewody, osłony, listwy zaciskowe, aparaturę modułową i sterowniczą oraz opisy na obudowach rozdzielnic.
Oznaczanie przewodów

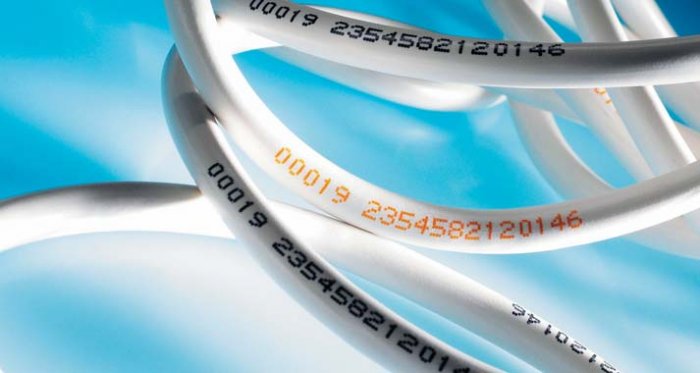

Obecnie do najbardziej rozpowszechnionych metod znakowania żył kabli i przewodów oraz powłok należą metoda z zastosowaniem lasera nadfioletowego lub metoda termiczna z zastosowaniem głowicy znakującej symbolami graficznymi. Możemy również spotkać metody atramentowe z zastosowaniem drukarki i specjalnego zestawu czcionek, a także metodę z zastosowaniem oznaczników, tabliczek i etykiet.
Zastosowanie lasera nadfioletowego umożliwia znakowanie cienkich przewodów. Napisy i informacje umieszczone za pomocą lasera na izolacjach przewodów i kabli są praktycznie nieścieralne. Przewody i kable znakowane tą metodą są stosowane przy budowie samolotów, nowoczesnego taboru szynowego, w przemyśle samochodowym i w produkcji nowoczesnych urządzeń. Znakowanie metodą termiczną z zastosowaniem specjalnej drukarki jest wykonywane w wysokiej temperaturze. Głowica znakująca z symbolami graficznymi z dużą siłą dociska folię nasyconą substancją znakującą do izolacji przewodu lub powłoki kabla [4].
Z kolei metoda atramentowa polega na tym, że drukarka wyposażona w specjalny zestaw czcionek i wysokiej klasy różnokolorowe atramenty wykonuje trwałe, odporne na działanie trudnych warunków atmosferycznych oznakowanie izolacji kabli i przewodów [5].
Identyfikacja za pomocą kolorów nie jest wymagana w przypadku przewodów koncentrycznych, żył płaskich przewodów giętkich bez powłoki oraz przewodów w izolacji z materiału, który nie może być oznaczany kolorem, jak np. przewody o izolacji mineralnej.
W przypadku kabli jednożyłowych w powłoce oraz przewodów w izolacji powinny być stosowane niżej podane kolory izolacji [1]:
kombinacja kolorów zielonego i żółtego dla oznaczania przewodu ochronnego oraz kolor niebieski dla oznaczania przewodu neutralnego,
kolory brązowy, czarny i szary dla oznaczania przewodów fazowych.
Wykonywanie nowych instalacji
Oznaczniki, które stosowane są przed podłączeniem przewodów, cechują się kształtem zamkniętym. Ich konstrukcja pozwala na oznaczanie przewodów w szerokim zakresie średnic. Dobierając oznaczniki, należy zwrócić uwagę na ich kształt. Niektóre modele mają budowę uniemożliwiającą przekręcanie się oznaczników względem siebie. Jest to szczególnie przydatne w przypadku informacji wieloznakowych [2, 6, 8]. W czasie prac mogą być również użyte oznaczniki do samodzielnego opisania przez instalatora.
Innym rozwiązaniem mogą być koszulki termokurczliwe. Zadrukowywane koszulki termokurczliwe do znakowania przewodów są nakładane na przewód, co zapewnia maksymalną ochronę i izolację oraz trwałą identyfikację. Konstrukcja ściśle przylegającej koszulki pozwala na szybką i trwałą identyfikację obwodu [12].
Oznaczanie istniejących instalacji

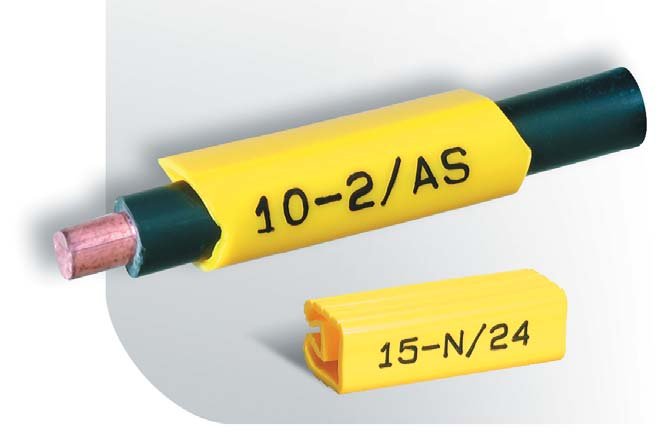

Dostępne są także oznaczniki otwarte, które zatrzaskuje się na przewodzie. Elementy tego typu można zainstalować po podłączeniu przewodów, jak również zespawaniu światłowodów. Bardzo często oznaczniki znajdują zastosowanie podczas remontów maszyn i urządzeń, kiedy konieczne jest rozłączanie istniejącej instalacji elektrycznej. Ważną cechą oznaczników zatrzaskowych jest, aby nie zsuwały się z przewodu. Chodzi bowiem o to, aby elementy nie przesuwały się na miejscu ich nałożenia. Dostępne są również oznaczniki przezroczyste zamknięte, z kieszenią na etykietę. Takie rozwiązanie pozwala na indywidualne opisywanie, po czym oznacznik jest wkładany do kieszeni [2, 6, 9].
Znakując podłączone przewody, można zastosować tabliczki identyfikacyjne. Najczęściej są one wykonane z poliamidu, który cechuje się odpornością na działanie większości substancji chemicznych. Tabliczki przytwierdzane są do kabli lub wiązek kablowych za pomocą opasek zaciskowych. Przy użyciu specjalnych otworów są one mocowane wzdłuż lub w poprzek kabla [5]. Napisy wykonuje się za pomocą specjalnych pisaków. Stąd też powierzchnia tabliczki jest matowa.
Narzędzia do nakładania oznaczników

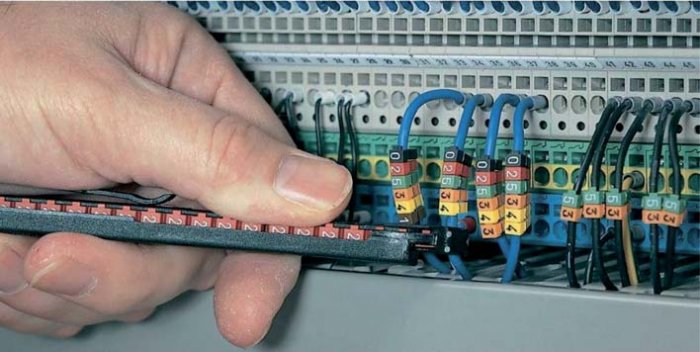

Nabywając oznaczniki, możemy także otrzymać specjalne narzędzia do ich nakładania, tak zwane „aplikatory”. Są to narzędzia przeznaczone do nawlekania oznaczników na przewody. W zależności od wykonania mogą być z metalu lub tworzywa sztucznego. Należy w pierwszej kolejności wprowadzić do narzędzia przewód, a następnie nasunąć na niego przygotowany ciąg znaków [2, 7, 9]. W innych rozwiązaniach należy wprowadzić oznaczniki i z użyciem „aplikatura” umieszczać je na znakowanych przewodach.
Etykiety samoprzylepne

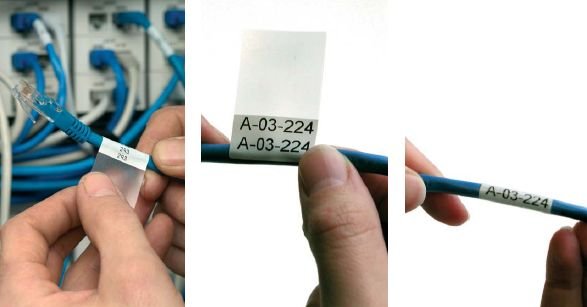

Interesujące rozwiązanie stanowią również etykiety przeznaczonymi do opisu ręcznego. Typowa etykieta składa się z pola opisowego oraz przezroczystej folii ochronnej. Tekst jest nanoszony pisakiem w okienku. Tusz w pisaku cechuje się krótkim czasem schnięcia. Opisaną etykietę okleja się wokół przewodu. Na końcu naklejana jest folia ochronna, która zabezpiecza przed działaniem czynników zewnętrznych. Zastosować można również etykiety samolaminujące. Nadruk wykonywany jest za pomocą drukarki laserowej. Etykiety samolaminujące najczęściej znajdują zastosowanie w procesie związanym z oznaczaniem elementów okrągłych, takich jak przewody, rury czy też kable. Dodatkowo nabyć możemy specjalne oprogramowanie, dzięki któremu możliwe jest projektowanie zarówno oznaczeń, jak i wydruku.
Druk termotransferowy
Może się wydawać, że etykiety przeznaczone do druku termotransferowego nie są trwałe, szczególnie w warunkach przemysłowych. Jest to jednak mylna opinia. Niektóre ich wykonania składają się z sześciu warstw materiałów. Trwałość zapewniona jest dzięki pokryciu przezroczystym laminatem polietylenowym. Znaki nanoszone są na taśmę metodą termotransferową, pomiędzy dwie ochronne warstwy folii. Jako jedną z ważniejszych cech nowoczesnych taśm termotransferowych jest odporność na ścieranie (wodą i chemiczne) oraz działanie temperatur. Stąd też taśmy termotransferowe mogą być używane w zakresie temperatur najczęściej od –80°C do 150°C. Interesujące jest, że ich grubość to zaledwie 160 mikrometrów [2, 10, 11]. Nie jest również problemem usunięcie taśmy z przewodu, kabla czy też z urządzenia. Etykiety nie pozostawiają znacznych ilości kleju na materiale. Ewentualne pozostałości można usunąć za pomocą detergentu lub rozpuszczalnika.
Technologia druku termotransferowego używana jest nie tylko do tworzenia etykiet. Za pomocą drukarek można wykonywać rurki termokurczliwe. Są one nakładane na przewód lub na kabel, a następnie podgrzewane. Często rurki wykonuje się z poliolefinu, który jest materiałem samogasnącym. Nie bez znaczenia pozostają właściwości zapewniające wytrzymałość na czynniki mechaniczne oraz na działanie rozpuszczalników. Rurki są odpowiednio spłaszczone. Aby móc wykonywać nadruk w drukarkach termokurczliwych, rurki dostarcza się w rolkach. Niektóre modele nie zawierają halogenu. Rurki tego typu są bardzo elastyczne, a budowa cechuje się cienkimi ściankami przy zapewnieniu dobrych właściwości izolacyjnych.
Oznaczniki specjalne

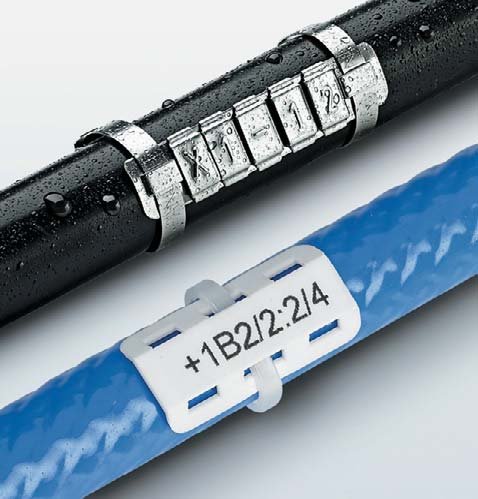

W miejscach narażonych na działanie substancji szkodliwych, uszkodzeń mechanicznych i wilgoci użyteczne są oznaczniki wykonane ze stali nierdzewnej. Tego typu oznaczniki dobrze sprawdzają się na platformach wiertniczych, w budownictwie oraz zakładach petrochemicznych czy stoczniach. Nawet najbardziej trwały oznacznik nie spełni swojego zadania bez odpowiedniego zamocowania [2, 4]. Tradycyjna opaska z tworzywa sztucznego raczej nie zaspokoi naszych oczekiwań. Z tego względu stosuje się opaski stalowe. W mniej wymagających warunkach oznaczniki można mocować na przewodach i kablach niezależnie od ich średnicy za pomocą typowych opasek kablowych. Można wówczas wykorzystać dużą powierzchnię do oznaczeń. Umożliwia to wykonanie obszernych opisów.
Literatura
A. Boczkowski, Wymagania techniczne dla instalacji elektrycznych niskiego napięcia w budynkach, DW Medium, Warszawa 2008.
K. Kuczyński, Elementy do oznaczania kabli i przewodów, „elektro.info” nr 3/2013.
