Dobór urządzeń sterujących dla adaptacyjnego systemu sterowania (część 1.) - kryteria doboru urządzeń

Selection of control devices for an adaptive control system. Part 1: Criteria for the selection of devices

W artykule przedstawiono wymagania techniczne i analizę właściwości technicznych programowalnych elementów kontrolera automatyki oraz układów mikroprocesorowych, porównanie IPC, PLC, PAC i MC. Wymieniono też czynniki wpływające na eksploatację systemów.

W artykule przedstawiono wymagania techniczne i analizę właściwości technicznych programowalnych elementów kontrolera automatyki oraz układów mikroprocesorowych, porównanie IPC, PLC, PAC i MC. Wymieniono też czynniki wpływające na eksploatację systemów.

Kluczowym
zagadnieniem dla adaptacyjnego układu sterowania jest dobór odpowiedniego
urządzenia sterującego zapewniającego możliwość zaprogramowania
i wykonania przewidywanych algorytmów, łatwość obsługi, atrakcyjność dla
użytkownika komercyjnego itp.

W artykule:

• Wymagania techniczne systemu TESSe2b
• Analiza właściwości technicznych elementów kontrolera systemu TESSe2b
• Porównanie IPC, PLC, PAC i MC
• Czynniki wpływające na eksploatację systemu

Przedstawiona analiza urządzeń sterujących została dokonana na potrzeby systemu TESSe2b (Thermal Energy Storage System for Energy Efficient Buildings. Application in domestic solar thermal systems and heat pumps. Polska nazwa: Cieplny system magazynowania energii dla budynków energooszczędnych. Zastosowany w domowych instalacjach solarnych i z pompami ciepła).

Idea działania systemu TESSe2b przedstawiona została na rys. 1.

b dobor urzadzen rys1 1

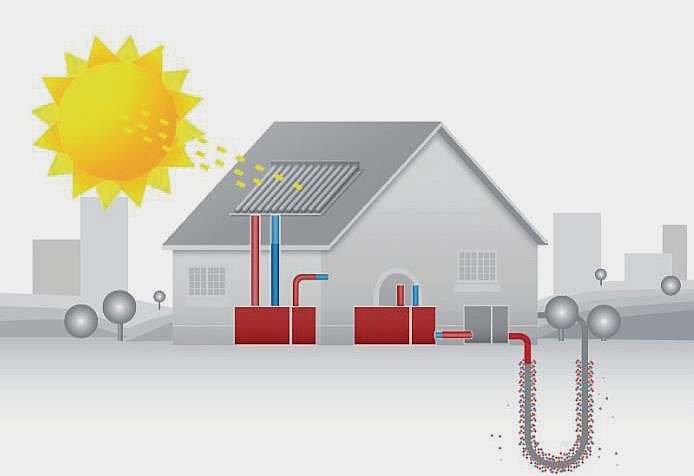

Rys. 1. Idea działania systemu TESSe2b [http://www.tesse2b.eu]

kurs astor programowanie plc

Programowanie PLC od podstaw

Najbardziej efektywne jest wykorzystywanie energii w miejscu jej wytwarzania, ale ze względu na jej nierównomierne zużycie i wytwarzanie w ciągu dnia jest konieczne jej magazynowanie. Opracowanie ekonomicznie opłacalnej technologii umożliwiającej długookresową akumulację ciepła i chłodu jest celem czteroletniego projektu o budżecie 4.311.700 €, który jest realizowany przez międzynarodowe konsorcjum 7 jednostek naukowych oraz 3 partnerów przemysłowych w ramach programu badawczego Unii Europejskiej Horyzont 2020.

W ramach projektu będzie rozwijana technologia mająca na celu poprawę właściwości fizykochemicznych materiałów zmiennofazowych oraz zaawansowany system inteligentnego zarządzania energią.

Opracowany system jest obecnie wdrażany w trzech instalacjach pilotażowych w Austrii, Hiszpanii i na Cyprze, w celu oceny możliwości implementacji rozwiązania TESSe2b w różnych warunkach klimatycznych oraz analizy kosztów inwestycyjnych i eksploatacyjnych. Jeżeli przeprowadzone w instalacjach pilotażowych testy eksploatacyjne okażą się pozytywne opracowana technologia zostanie wprowadzona do sprzedaży w Unii Europejskiej.

Wymagania techniczne

Analizując schemat hydrauliczny systemu TESSe2b należy zauważyć, że system zbudowany jest z elementów załączanych i wyłączanych w sposób binarny (np. pomp obiegowych, zaworów), jak również elementów wymagających regulacji ciągłej (np. wydajność pomp obiegowych), czujników temperatur, ciśnienia oraz przepływu.

Do sterowania pracą takiego systemu niezbędny jest kontroler posiadający:

  • wejścia i wyjścia dyskretne,
  • wejścia i wyjścia analogowe,
  • opcjonalnie przeznaczone dla danego typu czujników wejścia analogowe,
  • zegar czasu rzeczywistego,
  • protokoły komunikacyjne.

Zastosowany kontroler powinien charakteryzować się dużą niezawodnością, łatwością obsługi, funkcjonalnością, możliwością tworzenia baz danych eksploatacyjnych, możliwością zdalnego podglądu pracy systemu i dostępu do baz danych. Dostępne na rynku urządzenia stosowane w automatyce przemysłowej można podzielić na cztery główne grupy:

  • swobodnie programowalne sterowniki (PLC),
  • kontrolery automatyki (PAC),
  • układy mikroprocesorowe (MC),
  • komputery przemysłowe (IPC).

Każde stosowane urządzenie ma wbudowane lub może współpracować z wymaganymi dla systemu modułami: wejść i wyjść dyskretnych, analogowych oraz dedykowanych.

Każdy z modułów posiada pewne specyficzne właściwości, które determinują jego zastosowanie w konkretnej aplikacji: liczbę obsługiwanych wejść i wyjść dyskretnych, analogowych, dedykowanych (np. dla czujników temperatury) oraz możliwość:

  • rozbudowy hardwaru,
  • współpracy z urządzeniami peryferyjnymi (m.in. HMI, tabletem, smartfonem),
  • wizualizacji pracy (np. system SCADA),
  • implementacji: webserwera, protokołów komunikacyjnych i modeli matematycznych

i - co bardzo istotne w zastosowaniach komercyjnych - cenę.

Analiza właściwości technicznych elementów kontrolera

Niezależnie od typu urządzenia sterującego, w jego budowie można wyróżnić następujące komponenty: zasilacz (zasilanie), jednostkę centralną, moduły wejść cyfrowych i analogowych oraz wyjść cyfrowych i analogowych, moduł komunikacji.

Zasilanie

Kontrolery mogą być zasilane napięciem sieciowym 110 V ac albo 230 V ac lub napięciem stałym o wartości 24 V dc. Urządzenie może posiadać wbudowany fabrycznie dodatkowy zasilacz 24 V. Takie zasilacze mają często niewielką moc, która może być niewystarczająca do zasilenia innych podzespołów układu sterowania.

Jednostka centralna

Central Proccessing Unit (CPU) jest to element odpowiedzialny za przechowywanie i wykonywanie zaimplementowanego algorytmu regulacji.Parametry jednostki centralnej można scharakteryzować poprzez:

  • wielkość pamięci,
  • szybkość działania,
  • napięcie zasilania,
  • możliwość pracy w sieci jako Master – Slave,
  • rodzaj oprogramowania,
  • liczbę dostępnych procedur i bloków funkcyjnych oprogramowania,
  • możliwość pracy w sieci i zaimplementowane protokoły komunikacyjne,
  • liczbę dozwolonych modułów rozszerzających,
  • możliwość rozszerzania pamięci.

We wszystkich grupach kontrolerów pamięć jednostki centralnej zawiera obszar przeznaczony na wewnętrzne procedury CPU, który nie jest dostępny dla użytkownika. Pamięć przeznaczona na dane użytkownika dzieli się na:

  • obszar danych wejściowych (adresy wejść dyskretnych i analogowych),
  • obszar danych wyjściowych (adresy wyjść dyskretnych i analogowych),
  • obszar danych użytkownika (pamięć pomocnicza).

W pamięci pomocniczej mogą być przechowywane dane i zmienne związane z licznikami, przekaźnikami czasowymi oraz zmiennymi pomocniczymi, itp.

Obok pamięci wewnętrznej CPU, kontrolery są często wyposażane w wymienne karty zewnętrznej pamięci flash. Pozwala to na znaczne rozbudowanie funkcjonalności, nie tylko umożliwiając wprowadzanie dłuższych programów, ale także pozwala na gromadzenie dużej ilości danych.

W niektórych typach sterowników cały program użytkownika zapisywany jest na karcie pamięci flash, co umożliwia bardzo szybkie przeprogramowanie sterowników, poprzez wymianę kart pamięci, bez potrzeby podłączania sterownika do programatora.

Za pomocą zewnętrznej karty pamięci możliwa jest również aktualizacja firmwaru CPU.

Istotnym parametrem technicznym w ocenie jakościowej CPU jest częstotliwość pracy i rodzaj procesora głównego.

We współczesnych sterownikach stosowane są układy mikroprocesorowe 8-, 16- lub 32-bitowe.

Wejścia dyskretne

Wejścia dyskretne umożliwiają dostarczanie informacji o stanie pracy urządzeń wykonawczych. Rozpoznają one dwa poziomy sygnału niski i wysoki.

Sygnałem sterującym jest standartowo napięcie stałe.

Istotne paramenty wejść dyskretnych to:

  • napięcie znamionowe,
  • liczba wejść modułu,
  • ewentualnie liczba grup jeśli wejścia są łączone w grupy,
  • napięcie przebicia izolacji,
  • parametry elektryczne wejścia dla stanu załączenia i wyłączenia,
  • czas odpowiedzi po zadziałaniu i po zwolnieniu,
  • pobór prądu,
  • warunki pracy – temperatura, wilgotność, drgania itp.

Wyjścia dyskretne

Wyjścia dyskretne umożliwiają załączenie lub wyłączenie elementów wykonawczych. Produkowane są dwa typy wyjść dyskretnych:

  • przekaźnikowe o małej częstotliwości załączeń,
  • tranzystorowe o wysokiej częstotliwości oraz bardzo dużej dopuszczalnej liczbie załączeń.

Wyjścia dyskretne posiadają separację galwaniczną oraz produkowane są podobnie jak wejścia dyskretne na napięcie 24 V DC lub 110/230 V AC. Wyjścia dyskretne przyjmują dwa stany pracy: wyłączony lub załączony.

Za główne parametry techniczne modułu wyjść cyfrowych należy uważać:

  • napięcie znamionowe,
  • liczba wyjść modułu,
  • ewentualnie liczba grup, jeśli wyjścia są łączone w grupy,
  • napięcie przebicia izolacji,
  • parametry elektryczne wyjścia dla stanu załączenia i wyłączenia,
  • natężenie prądu w jednym obwodzie,
  • maksymalna suma prądów we wszystkich obwodach,
  • czas odpowiedzi po zadziałaniu i po zwolnieniu,
  • pobór prądu i warunki pracy.

Analiza właściwości technicznych elementów kontrolera (dokończenie)

Wyjścia przekaźnikowe

Wyjścia przekaźnikowe zapewniają pełną separację galwaniczną wewnętrznych układów sterownika i obwodów wyjściowych.

Cewki przekaźników mogą być zasilane napięciem 24 V  DC lub 110/230 V AC.

Przekaźniki charakteryzują się stosunkowo niewielką częstotliwością włączeń oraz ograniczoną żywotnością wynoszącą około 1 mln cykli łączeniowych. Należy mieć to na uwadze, projektując układy sterowania charakteryzujące się ciągłą pracą, przy dużej liczbie przełączeń.

Wyjścia przekaźnikowe w porównaniu z tranzystorowymi mają wyższą obciążalność (około 3 A).

W celu ograniczenia niebezpieczeństwa powstawania łuku elektrycznego na zestykach przekaźników, wyjścia są bocznikowane filtrami RC lub warystorami.

W przypadku napięcia przemiennego, przy otwartych zestykach przekaźnika przez obwód RC płynie prąd, co może utrudnić sterowanie odbiorników o dużej rezystancji i niewielkiej mocy znamionowej.

Równolegle do odbiornika należy wówczas włączyć dodatkowy rezystor.

Stosując sterowniki z wyjściami przekaźnikowymi w obwodach prądu stałego, należy liczyć się z niebezpieczeństwem uszkodzenia zestyków przez łuki łączeniowe powstające przy wyłączaniu cewek charakteryzujących się znaczną indukcyjnością (styczniki, silniki, elektrozawory).

W celu ograniczenia tego niebezpieczeństwa równolegle do danej cewki należy włączyć diodę.

Wyjścia tranzystorowe

Wyjścia tranzystorowe zapewniają separację galwaniczną między CPU a obwodami wyjściowymi. Można je stosować jedynie przy zasilaniu obwodów wyjściowych prądem stałym o napięciu 24 V dc.

Obciążalność wyjść tranzystorowych jest niewielka do około 0,5 A. Charakteryzują się wysoką częstotliwością pracy oraz dużą żywotnością.

Często sterowniki mają kilka rodzajów wyjść tranzystorowych różniących się dopuszczalną częstotliwością, zwykle w zakresie od 1 kHz do kilkudziesięciu kHz. Tego rodzaju wyjścia przeznaczone są do układów sterowania charakteryzujących się ciągłą pracą przy dużej liczbie przełączeń, np. sterowanie silnikami krokowymi.

W celu ograniczenia niebezpieczeństwa powstawania łuku elektrycznego w obwodach prądu stałego także stosuje się odpowiednie zabezpieczenia.

Wejścia analogowe

Wejścia analogowe umożliwiają dostarczanie ciągłej informacji zmianie w czasie mierzonych wartości fizycznych, mogą być konfigurowane programowo na typ sygnału analogowego: napięciowy lub prądowy.

Moduły wejść analogowych są zazwyczaj odseparowane galwanicznie i mogą być dostosowane do różnych zakresów sygnałów wejściowych analogowych.

Standardowymi zakresami sygnałów analogowych są napięcia:

  • 0 do 1 V dc,
  • 0 do 10 V dc,
  • 1 do 5 V dc,
  • –10 do 10 V dc,
  • –5 do 5 V dc

oraz napięcie pochodzące z czujników termoelektrycznych lub prądy:

  • 4 do 20 mA
  • i 0 do 20 mA dc.

Moduły wejść analogowych zawierają w sobie przetworniki analogowo-cyfrowe.

Parametrem charakteryzującym moduł wejść analogowych jest liczba bitów przetwornika analogowo cyfrowego. Im większa liczba bitów przetwornika tym dokładniejsza dyskretyzacja przetwarzanego sygnału.

Najczęściej są stosowane przetworniki 12-, 14-, i 16-bitowe.

Parametrami metrologicznymi wejść analogowych są:

  • rozdzielczość,
  • dokładność,
  • liniowość,
  • tłumienie napięcia wspólnego,
  • tłumienie zakłóceń międzykanałowych,
  • czas uaktualnienia,

a także:

  • liczba kanałów,
  • zakresy prądu lub napięcia wejściowego,
  • dopuszczalny zakres napięcia wejściowego,
  • kalibracja,
  • dokładność bezwzględna,
  • napięcie przebicia izolacji,
  • impedancja wejściowa,
  • zakres napięcia dla zasilania zewnętrznego.

Dedykowane wejścia analogowe

Dedykowane wejścia analogowe są dostosowane do określonego zakresu sygnałów.W praktyce stosowane są wejścia dedykowane do konkretnych czujników pomiarowych np. termoelementów, czy czujników termorezystancyjnych np. Pt-100. Pozwala to na bezpośrednie podłączenie czujników.

W przypadku podłączenia np. czujnika termorezystancyjnego do standardowego wejścia analogowego należy zastosować dodatkowy przetwornik, który dokona konwersji zmian rezystancji czujnika na standartowy sygnał analogowy.

Zastosowanie dodatkowego przetwornika zwiększa niepewność pomiaru.

Wyjścia analogowe

Wyjścia analogowe są niezbędne w układach regulacji oraz do sterowania pracą analogowych elementów i urządzeń wykonawczych (np. zmiana wydajności pompy obiegowej, sterowanie położeniem zaworu, sterowanie mocą pompy ciepła itp.).

W celu przetworzenia generowanego przez CPU cyfrowego sygnału nastawczego na sygnał analogowy stosowny jest przetwornik cyfrowo analogowy. Parametrem charakteryzującym przetwornik jest jego rozdzielczość.

Najczęściej stosowane są przetworniki 12-, 14- lub 16-bitowe.

Moduły wyjść analogowych generują sygnał prądowy (na ogół: 4 do 20 mA lub 0 do 20 mA) lub napięciowy (na ogół: 0 do 10 V, ±5 V lub ±10 V).

Im większa rozdzielczość przetwornika, tym sygnał cyfrowy na analogowy przetwarzany jest z większą dokładnością. Rodzaj oraz zakres sygnału analogowego definiowany jest programowo.

Moduł komunikacyjny

Moduł komunikacyjny służy do programowania kontrolera oraz umożliwia komunikację z innymi urządzeniami, np. panelem operatorskim czy programem SCADA.

Jest wiele protokołów komunikacyjnych. Najbardziej popularne i najczęściej stosowane to: Modbus/TCP, Profibus, MPI, ControlNet, Ethernet IP, CAN.

Zewnętrznym elementem modułu są złącza komunikacyjne, najczęściej standardu RS-232, RS-485, RJ-45, USB.

Liczba i rodzaj złącz są umieszczane w specyfikacji technicznej.

W razie potrzeby połączenia urządzeń o tym samym protokole komunikacyjnym ale innych typach złącz lub innych protokołach komunikacyjnych, należy stosować odpowiednie konwertery.

Czasami na przewodach łączeniowych producenci stosują zabezpieczające konwertery elektroniczne, co obliguje użytkownika do zakupu konkretnego przewodu łączeniowego.

Specyfikacje przewodów mogą być jawnie dostępne lub stanowić tajemnicę firmy.

Poszczególne protokoły komunikacyjne różnią się prędkością transferu danych i są stosowane do komunikacji pomiędzy jednostką centralną a innymi urządzeniami i elementami systemu.

Porównanie IPC, PLC, PAC i MC

Ze względu na parametry i możliwości techniczne wybór pomiędzy sterownikiem PLC, komputerem przemysłowym IPC, programowalnym kontrolerem automatyki PAC i mikrokontrolerem MC jest trudny. Wszystkie cztery grupy kontrolerów posiadają charakterystyczne cechy użytkowe. W celu wyboru kontrolera dla adaptacyjnego systemu należy dokonać analizy porównawczej kilku kluczowych z punktu eksploatacji czynników:

  • sposobu wykonywania opracowanego programu sterującego,
  • poziomu odporności sprzętu na warunki środowiskowe,
  • zakresu integracji komponentów sprzętowych,
  • bezpieczeństwa aplikacji,
  • sposobu wykonywania algorytmu sterowania,
  • języka programowania,
  • automatycznego generowania kodu z wykorzystaniem programów symulacyjnych,
  • wyboru systemu operacyjnego.

Sposoby wykonywania opracowanego programu sterującego

Sterowniki PLC bazują na systemach operacyjnych czasu rzeczywistego. Stosowane procesory umożliwiają również aplikację zegarów czasu rzeczywistego. Zapewnia to wysoki poziom techniczny implementowanego algorytmu regulacji oraz wysoki poziom niezawodności projektowanego systemu sterowania.

Sterowniki PLC wykonują algorytm sterowania korzystając ze specyficznego systemu operacyjnego stworzonego przez producenta urządzenia.

Ze względu na specyfikę systemu operacyjnego sterowniki PLC są odporne na działanie wirusów i nie wymagają stosowania dodatkowych narzędzi softwarowych, takich jak oprogramowanie antywirusowe. Jednakże przy błędnej konfiguracji priorytetów i czasów realizacji zadań sterowania sterownik PLC może zostać automatycznie przełączony w tryb serwisowy (awaria). Mimo wszystko często zdarza się, że producenci sterowników PLC dokonują modyfikacji oprogramowania służącego do programowania sterowników PLC (dodają nowe funkcje) oraz firmwaru sterownika PLC.

Nowa wersja software wymaga dodatkowego zakupu przez programistę.

Aktualizacja firmware jest zazwyczaj dostępna za darmo. Komputery przemysłowe IPC, podobnie jak sterowniki PLC, mają wbudowane jądro czasu rzeczywistego, co umożliwia wykonywanie zaimplementowanego algorytmu regulacji w czasie rzeczywistym.

Komputery IPC zapewniają również wysoki poziom funkcjonalności i niezawodności, jednakże ze względu na fakt stosowania identycznych systemów operacyjnych jak w komputerach osobistych są bardziej podatne na wirusy oraz na zawieszenie działania. Konieczne jest zatem stosowanie programów antywirusowych.

W komputerach przemysłowych IPC dąży się do zwiększenia odporności na zawieszenia przez ograniczenie funkcji systemu operacyjnego i dopasowaniu funkcjonalności systemu operacyjnego do zastosowania w sterowaniu w procesach produkcyjnych.

W przypadku wystąpienia awarii softwarowej jądro czasu rzeczywistego komputera jest zabezpieczone i funkcjonuje prawidłowo bez przerwy. Gwarantuje to wykonywanie zaimplementowanego algorytmu sterowania bez przerwy.

Ze względu na większą pamięć operacyjną w porównaniu ze standartowymi sterownikami PLC komputery przemysłowe IPC umożliwiają implementację bardziej skomplikowanych algorytmów regulacji.

Programowalne kontrolery automatyki PAC, podobnie jak sterowniki PLC i IPC, mają wbudowane jądro czasu rzeczywistego.

Ze względu na fakt, że PAC łączą w sobie funkcjonalność i cechy użytkowe sterowników PLC i komputerów przemysłowych IPC są one kontrolerami najbardziej zaawansowanymi technicznie.

Wbudowane jądro czasu rzeczywistego, możliwość wyboru systemu operacyjnego oraz duża pamięć operacyjna umożliwiają nie tylko realizację funkcji sterowniczych w czasie rzeczywistym, ale również monitoring pracy systemu oraz akwizycję danych pomiarowych.

W przypadku stosowania w programatorze PAC systemów operacyjnych używanych w komputerach osobistych wymagana jest ochrona antywirusowa. Mikrokontrolery pracują ze stałym czasem próbkowania.

Odporność na wpływ warunków środowiskowych

Ze względu na konstrukcję sterowniki PLC charakteryzują się dużą trwałością oraz odpornością na warunki środowiskowe.

W konstrukcji komputerów przemysłowych IPC wyróżnić można wiele ruchomych elementów, takich jak wentylatory czy dyski twarde, z tego też względu tego typu urządzenia są mniej odporne na warunki środowiskowe, w rezultacie występuje większe prawdopodobieństwo awarii niż w przypadku sterowników PLC.

W komputerach IPC nowej generacji można zauważyć trend do stosowania dysków twardych wykonanych w technologii SSD (Solid State Driver) oraz chłodzenia bezwentylatorowego przez zastosowanie radiatorów, które mogą być dodatkowo stosowane w specjalnych obudowach.

Ze względu na budowę komputery przemysłowe IPC są mniej odporne na niekorzystne warunki pracy w porównaniu ze sterownikami PLC.

Wzrost odporności na niekorzystne warunki środowiskowe związany byłby ze wzrostem ceny, która w porównaniu ze sterownikami PLC jest i tak wysoka. Programowalne komputery automatyki PAC, podobnie jak komputery przemysłowe IPC ze względu na konstrukcję i wiele części ruchomych (dyski, wentylatory), są mniej odporne na niekorzystne warunki środowiskowe w porównaniu ze sterownikami PLC, ale bardziej niż komputery przemysłowe IPC.

Mikrokontrolery posiadają odporność na warunki środowiskowe, która zależy od technologii wykonania.

Kwestie serwisowe

Analizując koszty eksploatacji systemu bardzo istotne są koszty serwisowania systemu sterowania. Ważne jest, aby podczas całego cyklu życia systemu koszt serwisowania układu sterowania był niski, a serwis prosty i nie zbyt czasochłonny.

W przypadku sterowników PLC ze względu na konstrukcję oraz oprogramowanie serwis jest prosty i możliwy do wykonania w krótkim czasie.

  • Wymiana zarówno uszkodzonych zewnętrznych modułów rozszerzających, jak i jednostki centralnej odbywa się w prosty sposób, minimalizując w ten sposób czas przestoju systemu.
  • Wymiana elementów składowych sterownika odbywa się przy wyłączonym napięciu zasilania.
  • Zmiana lub poprawka algorytmu sterowania pracą systemu jest możliwa bez zakłócenia pracy sterownika.

W przypadku komputerów IPC serwis w porównaniu ze sterownikami PLC ze względu na dostępność części jest utrudniony.

Rozwój technologiczny w komputerach IPC jest bardzo dynamiczny. Producenci dokonują bardzo często aktualizacji hardwaru oraz firmwaru urządzeń. W komputerach IPC w przypadku awarii konieczna jest wymiana uszkodzonego elementu najczęściej na identyczny.

Postęp technologiczny, który ma miejsce w branży komputerów IPC sprawia, że dostęp do części zapasowych w urządzeniach zainstalowanych w przeszłości jest ograniczony.

W komputerach IPC stosowana jest powszechnie technologia hot-swap, pozwalająca na wymianę komponentów systemu sterowania bez konieczności wyłączania zasilania.

W przypadku wymiany urządzenia peryferyjnego współpracującego z komputerem IPC poprzez jeden ze standartowych protokołów komunikacyjnych zazwyczaj konieczne jest wyłączenie zasilania urządzenia.

Jeżeli serwisant dysponuje częściami zamiennymi, a architektura sprzętowa komputera przemysłowego jest modułowa (częste rozwiązanie), serwis jest łatwy a czas wymiany komponentów podobny jest do tego ze sterowników PLC.

W przypadku programowalnych komputerów automatyki PAC podobnie jak dla komputerów przemysłowych IPC serwis jest prosty do wykonania, jeżeli tylko są dostępne części zamienne.

W przypadku awarii mikrokontrolera często konieczna może okazać się wymiana całego układu lub modułu.

Integracja komponentów sprzętowych

We wszystkich czterech grupach hardware dostępnych jest wiele standartowych protokołów komunikacyjnych umożliwiających integrację różnych urządzeń peryferyjnych.

Dostępne są powszechnie zarówno przemysłowe protokoły komunikacyjne. Do najbardziej popularnych należy zaliczyć: SERCOS, Profibus, DeviceNet oraz CANbus.

Dostępne są również protokoły bazujące na sieci Ethernet. Do najczęściej dostępnych należy zaliczyć: SERCOS III, Profinet, Ethernet/IP, EtherCAT, Ethernet Powerlink.

Sterowniki PLC mają zazwyczaj wbudowany jeden protokół komunikacyjny. Obecnie standardem jest Ethernet/TCPIP.

Implementacja innych protokołów komunikacyjnych wymaga rozbudowy hardware’u o dodatkowy moduł komunikacyjny.

Komputery przemysłowe IPC oraz PAC wymagają użycia dodatkowych kart oraz sterowników programowych do obsługi sieci, jednakże względu na możliwości sprzętowe (większa pamięć operacyjna, moc procesora) mają większe możliwości sprzętowe implementacji protokołów komunikacyjnych, m.in. interfejs USB, szeregowy, równoległy, FireWire czy też bezprzewodowe połączenia TCP/IP. Dzięki temu możliwa jest realizacja zadań niedostępnych w typowych sterownikach PLC. Przykładem może być współpraca z kamerą wizyjną i analiza obrazu wysokiej rozdzielczości.

Komputery przemysłowe IPC, jak i programatory automatyki PAC, mają w porównaniu ze sterownikami PLC możliwość budowania bardziej zaawansowanego interfejsu operatora, który obecnie jest nieodłącznym elementem systemu sterowania. W przypadku sterowników PLC interfejs użytkownika może składać się z: przełączników, paneli operatorskich, elementów sygnalizacyjnych (np. diody, żarówki), sygnalizacji dźwiękowej lub nawet komputerów panelowych.

Pomimo możliwości sprzętowych i komunikacyjnych, dość zaawansowanej technologii stosowanej w sterownikach PLC czasami nadal niezbędne jest stosowanie komputerów IPC lub PAC do realizacji aplikacji wymagających dużej ilości pamięci, wysokich mocy obliczeniowych oraz komunikacji z typowymi urządzeniami peryferyjnymi.

Bezpieczeństwo aplikacji

Bardzo istotną kwestią jest bezpieczeństwo aplikacji:

  • ingerencji przez osoby nieuprawnione do algorytmu sterowania systemu,
  • dostępu do archiwizowanych i przechowywanych danych procesowych.

Z tego też względu ważne jest zabezpieczenie przed nieautoryzowanym (a tym samym potencjalnie niebezpiecznym) dostępem z zewnątrz aplikacji (m.in. ataki wirusów) oraz ograniczenie praw dostępu do aplikacji sterowania dla różnego rodzaju użytkowników (ograniczenie możliwości zapisu, odczytu, widoczności plików w systemie).

Sterowniki PLC ze względu na specyficzne dla danego producenta oprogramowanie są mniej narażone na ataki wirusów oraz nieautoryzowany dostęp z zewnątrz. Nie oznacza to, że sterowniki PLC są odporne na wirusy, jednakże znanych jest zaledwie kilka przypadków ataków wirusów na systemy sterowania oparte na sterownikach PLC.

Komputery IPC oraz PAC ze względu na stosowane oprogramowanie są bardziej podatne na ataki wirusów. Dzięki standaryzacji systemów operacyjnych poza oprogramowaniem antywirusowym pozwalają w elastyczny sposób kształtować zarówno zakres, jak i sposób zabezpieczeń.

Zarówno sterowniki PLC, jak i IPC oraz PAC choć w różny sposób – pozwalają na ustalanie poziomów dostępu do plików systemowych oraz danych procesowych.

Sposób wykonywania algorytmu sterowania

 Podstawową różnicą pomiędzy sterownikami PLC, a komputerami PC jest sposób wykonywania programu sterowania.

W sterownikach PLC algorytm wykonywany jest cyklicznie w pętli:

  • sterownik PLC w zamkniętej pętli czyta poszczególne linie programu od pierwszej do ostatniej,
  • po przeczytaniu ostatniej linijki programu następuje automatycznie powrót do pierwszej linii programu sterującego.

Zadania sterowania wykonywane są zależnie od występujących w systemie sterowania zdarzeń.

W komputerach IPC oraz PAC zadania wykonywane są głównie zależnie od pojawiających się zdarzeń. Mechanizm skanu programu sprawia, że zadania nie mogą być synchronizowane systemowo i muszą oczekiwać na wykonanie, aż procesor sterownika zakończy obsługę funkcji o wyższych priorytetach.

Język programowania

Zarówno w sterownikach PLC, komputerach IPC i PAC, jak mikrokontrolerach MC obowiązują języki programowania zgodne z normą IEC 61131-3.

Do programowania sterowników PLC najczęściej używane są:

  • język schematów drabinkowych (LAD),
  • język listy instrukcji,
  • język tekstu ustrukturyzowanego,
  • język sekwencyjny,
  • język bloków funkcji.

Języki programowania dostępne w sterownikach PLC są językami prostymi i intuicyjnymi dla programisty, umożliwiającymi implementację skomplikowanych algorytmów regulacji jednakże posiadają pewne ograniczenia – ze względu na możliwości języka programowania trudno jest zaimplementować algorytm regulacji realizowany w pętli.

W komputerach przemysłowych IPC oraz PAC najczęściej implementowane są zaawansowane języki programowania C/C++ i .NET, które nie mają żadnych ograniczeń odnośnie poziomu komplikacji algorytmu regulacji.

Automatyczne generowanie kodu z wykorzystaniem programów symulacyjnych

 Wzrost mocy obliczeniowej procesorów stosowanych w sterownikach PLC oraz rozwój specjalistycznego oprogramowania symulacyjnego umożliwił połączenie etapu badań symulacyjnych mających na celu np. zaprojektowanie regulatora z etapem implementacji zaprojektowanego regulatora w sterowniku PLC. Takie rozwiązanie było możliwe za pomocą implementacji w sterownikach PLC języka strukturalnego.

Rozwiązanie to umożliwia przeprowadzenie badań symulacyjnych w programie Matlab/Simulink firmy MathWorks, a następnie wygenerowanie kodu sterowania np.: regulatora i implementacji w sterowniku.

Nowe narzędzie programistyczne otwiera nowe możliwości przed programistami. Umożliwia skrócenie czasu projektowania i wdrożenia algorytmu regulacji.

Wybór systemu operacyjnego

Niektórzy producenci programatorów automatyki PAC próbują łączyć zalety kilku systemów operacyjnych, oferując produkty pracujące w oparciu o system czasu rzeczywistego i system operacyjny Windows XP. Przykładem jest platforma AR010 firmy Bernecker & Reiner i Twin-CAT PLC firmy Beckhoff. W trakcie uruchamiania sterowników National Instruments serii PXI można wybrać jeden z systemów operacyjnych, który ma zostać załadowany: system ogólnego użytku (Windows XP/7/8/10) lub czasu rzeczywistego.

Czynniki wpływające na eksploatację

Wybór platformy systemu sterowania pracą systemu powinien być uzależniony od specyfikacji technicznej systemu, wymagań użytkownika, funkcjonalności oraz kosztów platformy. Koszt platformy sterowania uzależniony jest w głównej mierze od takich czynników, jak:

  • wydajność (moc obliczeniowa) systemu sterowania,
  • możliwość rozbudowy systemu w trakcie użytkowania,
  • warunki środowiskowe, w których będzie pracować system,
  • planowany czas uruchomienia aplikacji.

Wydajność systemu

Wydajność systemu (moc obliczeniowa) sterowania uzależniona jest w znacznej mierze od ilości obliczeń, liczby obsługiwanych urządzeń peryferyjnych, liczby obsługiwanych wejść i wyjść binarnych oraz analogowych, liczby podłączonych czujników pomiarowych oraz ilości przetwarzanych danych. Im liczba obsługiwanych urządzeń i ilość przetwarzanych danych jest większa rozwiązania bazujące na komputerach przemysłowych IPC lub programatorach automatyki PAC mimo wyższej ceny rynkowej będą bardziej ekonomiczne.

W przypadku małej liczby odsługiwanych urządzeń wykonawczych i peryferyjnych oraz małej ilości przetwarzanych danych pomiarowych tańszym rozwiązaniem jest zastosowanie sterownika PLC lub mikrokontrolera MC.

Możliwość rozbudowy systemu w trakcie użytkowania

Ważnym czynnikiem jest możliwość rozbudowy systemu sterowania podczas eksploatacji.

Podczas eksploatacji systemu może wystąpić konieczność rozbudowy systemu sterowania.

Rozbudowa systemu sterowania jest możliwa w przypadku modułowej budowy kontrolera. Istnieje wówczas możliwość dodania modułów rozszerzeń wejść/wyjść dyskretnych bądź analogowych, modułów dedykowanych czy komunikacyjnych umożliwiających dołączenie dodatkowych urządzeń peryferyjnych.

W przypadku gdy nie jest wymagana szeroka funkcjonalność systemu sterowania i nie zakładana jest możliwość rozbudowy w przyszłości, wówczas tańszym rozwiązaniem jest zastosowanie kontrolera o budowie kompaktowej o architekturze dopasowanej do wymagań istniejącego systemu. Tańszym rozwiązaniem jest zastosować wówczas sterownik PLC.Koszt sterownika z uwagi na jego zoptymalizowaną naturę zwykle jest niższy w przypadku mniej wymagających aplikacji, gdzie rozszerzalność nie jest aż tak istotna jak pozostałe aspekty wyboru.

Niestety koszty aplikacji rosną gwałtownie w miarę wzrostu liczby dołączanych urządzeń zewnętrznych. Wówczas korzystniej zastosować jest IPC bądź PAC.

Warunki środowiskowe, w których będzie pracować system

Istotnym czynnikiem generującym koszty platformy sterowania są warunki środowiskowe pracy kontrolera. Jeśli warunki środowiskowe są trudne, lepszym rozwiązaniem jest zastosowanie sterownika PLC. Zastosowanie w takim przypadku komputerów IPC czy kontrolerów PAC będzie generowało wyższe koszty eksploatacji.

Czas opracowania oprogramowania sterującego

Czynnikiem wpływającym na koszty systemu sterowania jest również czas opracowania programu sterującego oraz przeszkolenie użytkowników systemu odnośnie możliwości kontroli jego pracy.

Zazwyczaj koszt opracowania programu sterującego jest zawarty w cenie całego systemu. Na koszt opracowania systemu sterowania ma wpływ poziom komplikacji algorytmu sterowania, jaki musi zostać zaimplementowany w kontrolerze oraz język programowania w jakim ma być napisany algorytm.

Kierując się tym kryterium tańszym rozwiązaniem będzie zastosowanie sterownika PLC, do programowania którego można posłużyć się jednym z języków programowania zgodnym z normą IEC 61131-3, np. LAD, w którym dostępnych jest wiele funkcji ułatwiających implementację systemów sterowania. Z tego też względu zastosowanie sterownika PLC do regulacji pracą systemu może okazać się tańszym rozwiązaniem od systemów sterowania opartych na technologii komputerowej, IPC czy PAC.

Podsumowanie

Dokonując wyboru platformy sterowania systemem należy odpowiedzieć na kilka podstawowych pytań m.in. ile jest niezbędnych wejść i wyjść dyskretnych oraz analogowych, oraz modułów dedykowanych (pomiar temperatury, moduły komunikacyjne). Jakie są wymagania klienta pod względem urządzeń peryferyjnych, do jakiej liczby funkcji powinien mieć dostęp użytkownik a do jakiej serwisant. Dobrze dobrana platforma sterowania powinna charakteryzować się dobrym wskaźnikiem możliwości technicznych do ceny. Podejmując decyzję należy rozważyć zatem prostotę, odporność otwartość platformy i funkcjonalność.

W tabeli 1. przedstawiono porównanie podstawowych parametrów technicznych oraz parametrów wpływających na koszt wyboru kontrolera systemu.

Podziękowanie

Projekt TESSe2b jest finansowany ze środków Unii Europejskiej z programu Horyzont 2020 Research Innovation Action (RIA), konkurs EeB-Energy-efficient Buildings (Umowa nr 680555).

Chcesz być na bieżąco? Zapisz się do naszego newslettera!


Tab. 1. Porównanie parametrów technicznych i eksploatacyjnych PLC, PAC, IPC oraz MC

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

Instalacja fotowoltaiczna, czyli gwarantowany sposób na oszczędności. Jaką wybrać?

Instalacja fotowoltaiczna, czyli gwarantowany sposób na oszczędności. Jaką wybrać? Instalacja fotowoltaiczna, czyli gwarantowany sposób na oszczędności. Jaką wybrać?

„To się nie opłaca”, „To jest za drogie”, „W Polsce mamy za mało słonecznych dni” – wciąż można się spotkać z takimi i podobnymi opiniami wśród osób, które podważają sens inwestycji w domową instalację...

„To się nie opłaca”, „To jest za drogie”, „W Polsce mamy za mało słonecznych dni” – wciąż można się spotkać z takimi i podobnymi opiniami wśród osób, które podważają sens inwestycji w domową instalację fotowoltaiczną. Tymczasem, jak wynika z badania przeprowadzonego przez Oferteo.pl, aż 96 procent użytkowników fotowoltaiki jest z tego bardzo zadowolonych (a 37 proc. już rozważa rozbudowę).

Dobór ograniczników przepięć do aplikacji PV w praktyce

Dobór ograniczników przepięć do aplikacji PV w praktyce Dobór ograniczników przepięć do aplikacji PV w praktyce

Ograniczniki przepięć (SPD – popularny skrót z języka angielskiego) chronią instalację elektryczną przed przepięciami łączeniowymi (pochodzącymi od silników, falowników, styczników) i pochodzącymi od wyładowań...

Ograniczniki przepięć (SPD – popularny skrót z języka angielskiego) chronią instalację elektryczną przed przepięciami łączeniowymi (pochodzącymi od silników, falowników, styczników) i pochodzącymi od wyładowań atmosferycznych (bezpośrednich i pośrednich, np. w bliskie drzewa czy linię przesyłową).

Inteligentne rozwiązania dla domu – Legrand Netatmo

Inteligentne rozwiązania dla domu – Legrand Netatmo Inteligentne rozwiązania dla domu – Legrand Netatmo

Przy współpracy z NETATMO Legrand wprowadził na rynek nowoczesny system automatyki domowej, który może zmienić oblicze branży. To pełna kontrola nad domem, łatwy montaż, bezprzewodowa łączność, zdalne...

Przy współpracy z NETATMO Legrand wprowadził na rynek nowoczesny system automatyki domowej, który może zmienić oblicze branży. To pełna kontrola nad domem, łatwy montaż, bezprzewodowa łączność, zdalne sterowanie, a także elegancja i prestiż, które razem tworzą kompletne rozwiązania dla najbardziej wymagających klientów. To również korzyści dla instalatorów i dystrybutorów, którzy mogą poszerzyć swoją ofertę produktów i usług.

Jak kupić dobry telewizor?

Jak kupić dobry telewizor? Jak kupić dobry telewizor?

Rynek telewizorów pęka w szwach. Możemy wybierać spośród dziesiątek producentów oraz setek modeli. Który telewizor będzie optymalny dla naszych potrzeb? Czy musimy koniecznie kupować ogromy ekran w najwyższej...

Rynek telewizorów pęka w szwach. Możemy wybierać spośród dziesiątek producentów oraz setek modeli. Który telewizor będzie optymalny dla naszych potrzeb? Czy musimy koniecznie kupować ogromy ekran w najwyższej możliwej rozdzielczości?

Spotkania z klientami w trudnym czasie pandemii wciąż możliwe

Spotkania z klientami w trudnym czasie pandemii wciąż możliwe Spotkania z klientami w trudnym czasie pandemii wciąż możliwe

Mimo niesprzyjających warunków spowodowanych obostrzeniami związanymi z pandemią, stoisko Elektrometal Energetyka SA cieszyło się ogromnym zainteresowaniem podczas 33. Międzynarodowych Energetycznych Targów...

Mimo niesprzyjających warunków spowodowanych obostrzeniami związanymi z pandemią, stoisko Elektrometal Energetyka SA cieszyło się ogromnym zainteresowaniem podczas 33. Międzynarodowych Energetycznych Targów Bielskich w dniach 15-17 września 2020. Po raz pierwszy gościliśmy Państwa na dużym, przestronnym stoisku w hali A, gdzie w miłej i bezpiecznej atmosferze mogliśmy przeżyć wspólnie tę wyjątkową edycję targów, chwaląc się przy okazji nowymi certyfikatami ISO od szwajcarskiej firmy SGS SA.

Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów?

Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów? Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów?

Wszędzie tam, gdzie niezbędne jest dokonanie precyzyjnych pomiarów lub monitorowanie emisji, instalatorzy wykorzystują analizatory spalin. Regularna konserwacja oraz serwisowanie kotłów i palników pozwalają...

Wszędzie tam, gdzie niezbędne jest dokonanie precyzyjnych pomiarów lub monitorowanie emisji, instalatorzy wykorzystują analizatory spalin. Regularna konserwacja oraz serwisowanie kotłów i palników pozwalają na utrzymanie instalacji spalania w dobrym stanie, zachowując jej wysoką wydajność, żywotność i bezpieczeństwo użytkowania. Sprzęt do tego przeznaczony oferuje marka MRU, której wyłącznym polskim importerem i dostawcą usług serwisowych jest Merazet – dystrybutor aparatury kontrolno-pomiarowej...

SZARM – prezentacja z uczuciem

SZARM – prezentacja z uczuciem SZARM – prezentacja z uczuciem

Podobno dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja z powodu braku...

Podobno dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja z powodu braku zamówień, niska samoocena i zazdrość wywoływane agresywną reklamą innych firm, wściekły atak na działania lub przedstawicieli konkurencji, chłodne porównanie parametrów prezentowanego produktu i wyrobów konkurencji, porównywanie z rozbawieniem i poczuciem wyższości, euforia wywołana ostatnim sukcesem...

Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Jak połączyć I/O z systemami IT lub chmurą informatyczną? Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane...

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane w nowe funkcje i protokoły, aby zapewnić lepsze połączenie z systemami nadrzędnymi. Jednak czasami wbudowana funkcjonalność może nie wystarczać lub zwyczajnie ograniczać projektanta/integratora.

Stacje ładowania AC i DC

Stacje ładowania AC i DC Stacje ładowania AC i DC

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa...

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa wprowadza mechanizmy wspierające rozwój zeroemisyjnego transportu oraz całej infrastruktury. Jednak oprócz wsparcia, ustawa oraz rozporządzenie Ministra Energii (DzU 2019, poz.1316)[2] w sprawie wymagań technicznych dla stacji i punktów ładowania, stanowiących element infrastruktury ładowania...

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących...

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących najmniejsze zintegrowane jednostki systemu. W celu dalszego zwiększenia napięcia, panele fotowoltaiczne łączy się szeregowo w łańcuchy, a w celu zwiększenia prądu, łańcuchy łączy się równolegle w zespoły.

Fotowoltaika – Twój krok w proekologiczną przyszłość

Fotowoltaika – Twój krok w proekologiczną przyszłość Fotowoltaika – Twój krok w proekologiczną przyszłość

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO? Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola...

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola nie jest tak łatwa, jak się wydaje. Doskonałą analogią będzie w tym przypadku nasze ciało. Badając wydolność organizmu, nie ma większego sensu szukanie wyłącznie zakrzepów w tętnicach (podobnie jak korozji w ogniwach akumulatora). Wskazane jest także sprawdzenie, czy zawartość tlenu we krwi jest...

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile? Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi...

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi nierealnie i masz wrażenie, że bardziej pasuje do filmów science fiction niż do prawdziwego życia? Nic z tego - taką rzeczywistość kreuje właśnie marka T-Mobile, która wychodzi naprzeciw polskim kierowcom, oferując usługę Smart Car. Na czym polega i jakie są jej możliwości?

Ochrona przeciwpożarowa instalacji elektrycznej

Ochrona przeciwpożarowa instalacji elektrycznej Ochrona przeciwpożarowa instalacji elektrycznej

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu...

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu roku to ponad 1,6 miliarda złotych. Niestety ilość odnotowywanych pożarów z roku na rok rośnie, dlatego ochrona przeciwpożarowa w budynkach staje się kluczowym zagadnieniem.

Słyszysz fotowoltaika, myślisz FllexiPower Group

Słyszysz fotowoltaika, myślisz FllexiPower Group Słyszysz fotowoltaika, myślisz FllexiPower Group

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych...

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych i prawie 5 tys. montaży pomp ciepła. W branży stawia na nowoczesne technologie i stały rozwój.

Nowa marka w branży PV

Nowa marka w branży PV Nowa marka w branży PV

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę? Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne....

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne. Sprawdź, jak prawidłowo wybrać motopompę.

Wybieramy najlepsze oczyszczacze powietrza Sharp

Wybieramy najlepsze oczyszczacze powietrza Sharp Wybieramy najlepsze oczyszczacze powietrza Sharp

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika...

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika np. zmagającego się z alergią na pyłki, kurz czy borykającego się ze skutkami ubocznymi suchego powietrza. Często zapominamy jednak, że najważniejszym elementem oczyszczaczy jest to, aby oczyszczać – nie tylko z alergenów, ale przede wszystkim zanieczyszczeń powietrza (PM2.5 i PM10). Renomą cieszą...

Dom bliźniak, czy warto zainwestować?

Dom bliźniak, czy warto zainwestować? Dom bliźniak, czy warto zainwestować?

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które...

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które wiążą się z budową domu. Często dobrym rozwiązaniem okazuje się zabudowa bliźniacza i kupno projektu domu bliźniaczego.

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych...

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych liderów w produkcji systemów sygnalizacji pożaru i oświetlenia awaryjnego. Podczas ponad 100 lat działalności firma wprowadziła na światowy rynek szereg innowacyjnych rozwiązań i nowoczesnych technologii, dzięki czemu produkty Hochiki stały się wyznacznikiem wysokiej funkcjonalności oraz najwyższej...

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa...

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa wykazują dużą determinację do zmian prowadzących do optymalizacji kosztów, co zapewnić ma im zachowanie przewagi konkurencyjnej, wynikającej np. z przyjętej strategii przewagi kosztowej.

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego),...

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego), hoteli i obiektów biurowych. Rozdzielnice otrzymały prestiżową nagrodę IF DESIGN AWARD 2019 w kategorii produkt, za elegancki i lekki wygląd oraz dbałość o środowisko naturalne podczas procesu produkcji.

Taśmy TZe synonimem trwałości

Taśmy TZe synonimem trwałości Taśmy TZe synonimem trwałości

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania,...

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania, promieniowania UV i ekstremalne temperatury.

Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Drukarki etykiet dla elektryków i elektroinstalatorów Brother Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch...

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch E550WVP to przenośne i szybkie urządzenia, które oferują specjalne funkcje do druku najpopularniejszych typów etykiet. Urządzenia pozwalają na szybkie i bezproblemowe drukowanie oznaczeń kabli, przewodów, gniazdek elektrycznych, przełączników oraz paneli krosowniczych.

Produkcja energii ze słońca - jak to działa?

Produkcja energii ze słońca - jak to działa? Produkcja energii ze słońca - jak to działa?

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej?...

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej? Produkcja energii ze słońca to proces złożony, do którego zrozumienia niezbędna jest znajomość zasad fizyki. Dzisiaj postaramy się w prosty sposób wytłumaczyć, jak właściwie działa instalacja fotowoltaiczna, a także odpowiedzieć na pytanie, czy warto rozważyć inwestycję w fotowoltaikę.

Yesly - komfort sterowania w obiektach budowlanych

Yesly - komfort sterowania w obiektach budowlanych Yesly - komfort sterowania w obiektach budowlanych

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących...

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących stare prezentuje system Yesly, czyli niewidzialne elementy wykonawcze, które zapewnią automatyzację pewnych urządzeń w naszych domach.

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz...

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz bardziej wyraziste cele w zakresie ochrony środowiska i prowadzą do dodatkowych i zmiennych obciążeń w nowoczesnych sieciach dystrybucyjnych.

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600 Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje...

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje i cechy, przy czym konstrukcja zewnętrzna pozostaje niezmieniona.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
