Podstawy sterowania logicznego

dr inż. Michał Kotler | elektro.info 3/2008 | 2008-03-19

W większości opracowań tematyka związana z syntezą układów logicznych jest przedstawiana przede wszystkim w formie zagadnień związanych z projektowaniem i optymalizacją budowy układów cyfrowych. Stosunkowo mały nacisk kładzie się na fakt wykorzystania tych zagadnień w projektowaniu oprogramowania dla układów sterownikowych. Podczas tworzenia programu, który później zostanie załadowany do sterownika, należy zwrócić uwagę, aby tworzony algorytm sterowania był najbardziej optymalny. W tym kontekście ważne jest, aby funkcja realizująca zadanie sterowania na podstawie zadanych warunków była zapisana w postaci minimalnej. W artykule przybliżymy i wskażemy praktyczne wykorzystanie zagadnień związanych z syntezą układów logicznych oraz wykorzystanie jej do programowania sterowników.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapoczątkowano już w latach 70. XX wieku. Obecnie przez „inteligentny” rozumie się budynek wyposażony w odpowiednie urządzenia techniczne i taki, w którym zachodzi możliwość...

Podstawy algebry Boole’a

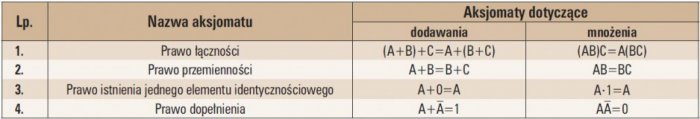

Teoria projektowania systemów logicznych opiera się na algebrze Boole’a, zwanej również algebrą logiki. Funkcję logiczną lub funkcję boolowską nazywamy odwzorowaniem jednej lub kilku zmiennych logicznych na inną zmienną logiczną. Zmienną logiczną lub zmienną boolowską nazywamy wielkość, która może przyjmować tylko dwie wartości 0 lub 1. Interpretacją fizyczną wartości zmiennej jest istnienie zjawiska fizycznego lub jego brak (np. wartości 1 może odpowiadać przepływ prądu w obwodzie, istnienie krzywki na wałku, pojawienie się napięcia na wyjściu układu, wystąpienie ciśnienia w obwodzie pneumatycznym, a wartości 0 – brak wystąpienia wymienionych zjawisk).

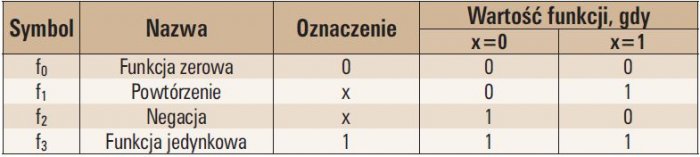

Funkcja jako zmienna zależna może przyjmować również tylko wartości 0 lub 1, w zależności od wartości argumentów tej funkcji. Dla danej funkcji liczba argumentów jest skończona, zaś każdy z nich może przyjmować dwie wartości, a zatem jest także skończona liczba kombinacji wartości argumentów, np. dla dwóch argumentów x i y mamy cztery możliwe kombinacje argumentów (tab. 1.).

Ogólnie dla n argumentów mamy 2n kombinacji tych argumentów. Jeżeli f(x) będzie funkcją logiczną jednego argumentu x, to można dla niej określić co najwyżej cztery podstawowe funkcje (tab. 2.).

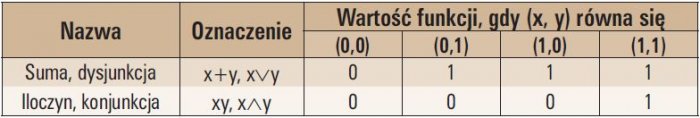

Spośród funkcji dwuargumentowych f(x,y) najważniejszymi są funkcje sumy i iloczynu, które zostały przedstawione w tabeli 3.

Wszystkie inne funkcje pochodzą od podstawowych zależności logicznych – sumy, iloczynu i negacji. Każda z funkcji boolowskich spełnia aksjomaty przedstawione w tabeli 4. Wynikają z nich podstawowe twierdzenia podane w tabeli 5.

Funkcję boolowską opisującą działanie układu można zapisać wykorzystując:

opis słowny,
tablicę wartości,
wykres czasowy,
zbiór wartości zmiennych funkcji,
tablicę Karnaugha,
zapis algebraiczny funkcji.

Opis słowny

Założenia dotyczące działania układu najczęściej są podawane w postaci opisu słownego. Taki opis musi jednoznacznie określić przypadki, w których sygnały wejściowe, będące argumentami funkcji, mają wartość 0 lub 1. Przykładem poprawnego opisu może być zdanie:

Zaprojektować układ o trzech wejściach x1, x2, x3, wyróżniający sygnałem y=1 przypadki, gdy na wejściu pojawi się liczba dwójkowa nieparzysta lub podzielna przez 3 (sygnał x3 odpowiada pozycji najmniej znaczącej).

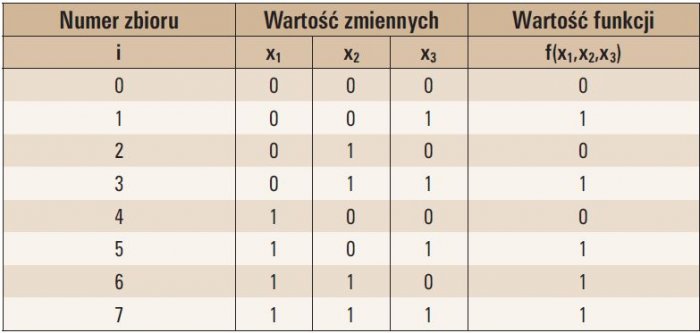

Tablica wartości funkcji

Tablica jest bardziej konkretną i pełną postacią zapisu funkcji niż opis słowny i dlatego często z opisu słownego przechodzi się do tabeli, sprawdzając przy tym, czy posiadane informacje o funkcji są pełne i wystarczają do wypełnienia wszystkich pozycji. Dla opisu funkcji podanego powyżej otrzyma się tablicę wartości funkcji pokazaną w tabeli 6.

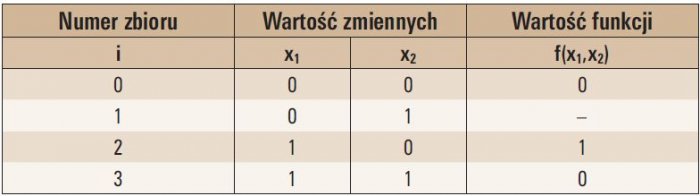

Niekiedy zdarza się, że wartość funkcji przy pewnych kombinacjach wartości zmiennych jest nieokreślona, gdyż z jakichś względów takie kombinacje nie występują. Funkcja nosi wówczas nazwę funkcji niepełnej (niezupełnej lub nie w pełni określonej). W takim przypadku dla wartości zmiennych, dla których funkcja jest nieokreślona, w kolumnie określającej wartość funkcji stawia się kreskę. Tabela 7. przedstawia przykład funkcji niepełnej, która jest nieokreślona dla kombinacji wartości zmiennych równej (0,1).

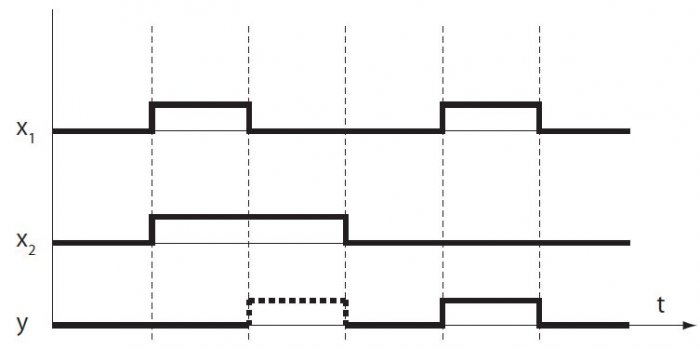

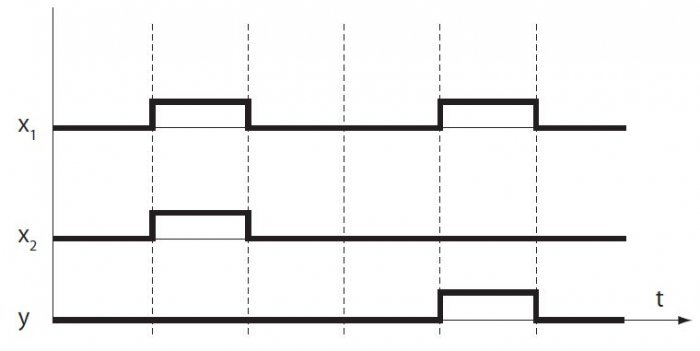

Wykres czasowy

Wykres czasowy jest rzadko spotykaną postacią zapisu funkcji, ale niekiedy bywa bardzo pomocny. Zwykle zakłada się, że przypadki niepokazane na wykresie dotyczą nieokreślonej wartości funkcji i dlatego rysując wykres, należy uwzględnić wszystkie możliwe do wystąpienia kombinacje sygnałów. Łatwo zauważyć, że wykres czasowy czytany z góry na dół dla określonej chwili czasowej t opisuje jeden wiersz tabeli wartości funkcji (rys. 1.). Często dla nieokreślonej wartości funkcji jej przebieg rysuje się linią przerywaną (rys. 2.).

Zbiór wartości zmiennych funkcji

Tablica wartości funkcji boolowskich zawiera nadmiar informacji. Do jednoznacznego określenia funkcji wystarczy podać zbiór wartości zmiennych funkcji, dla którego funkcja przyjmuje wartość 1 – oznaczany F¹ lub zbiór F⁰, dla którego funkcja przyjmuje wartość 0. Dla funkcji opisanej powyżej można podać następujące zbiory:

Zbiory wartości zmiennych funkcji wygodnie jest traktować jako liczby dwójkowe i posługiwać się ich zapisem dziesiętnym:

Jeżeli dla pewnych kombinacji wartości zmiennych wartości funkcji są nieokreślone, to należy podać zbiór wartości zmiennych, dla których funkcja jest nieokreślona. Można to uczynić tak, jak to pokazano w zapisie:

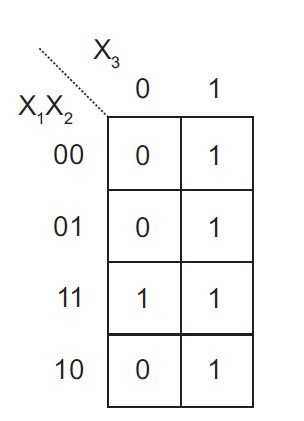

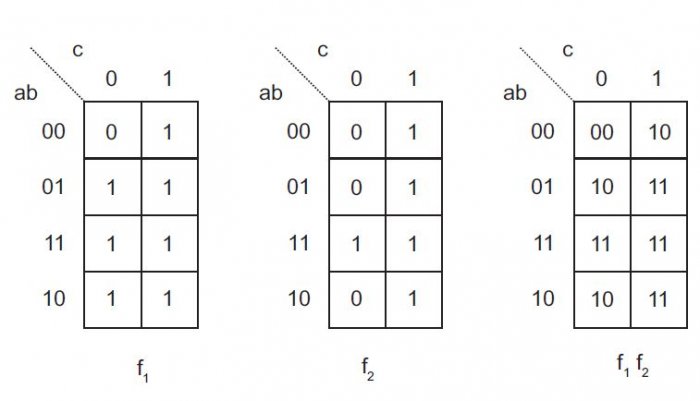

Tablica Karnaugha

Najbardziej popularnym i wygodnym sposobem zapisu funkcji jest wykorzystanie tablic Karnaugha. Takim określeniem nazywa się tablice prostokątne lub kwadratowe podzielone na 2ⁿ kratek (n – liczba zmiennych funkcji), rozmieszczonych w 2^k wierszach i 2^l kolumnach, gdzie (l+k=n). Wiersze i kolumny tablicy oznaczone są kombinacjami binarnymi wartości zmiennych funkcji. Kombinacje te wpisuje się w porządku określonym przez kod Grey’a. Kod Grey’a posiada bardzo ważną właściwość polegającą na tym, że dwie sąsiednie wartości różnią się miedzy sobą tylko na jednym bicie (rys. 3.).

Zapis algebraiczny funkcji

Następnym sposobem zapisu funkcji boolowskiej jest podanie wyrażenia analitycznego utworzonego ze zmiennych funkcji. Dla funkcji przedstawionej wcześniej można zapisać:

lub:

Pierwszy zapis nosi nazwę sumy iloczynów i określa te kombinacje wartości zmiennych, dla których funkcja f(x₁,x₂,x₃) jest równa 1. Drugi zapis określany jest jako iloczyn sum i przedstawia te kombinacje wartości zmiennych, dla których funkcja f(x₁,x₂,x₃) jest równa 0. Oba zapisy są równoważne, a zatem możemy zapisać, że:

Każdy ze składników sumy nazywamy implikantem funkcji, natomiast każdy ze składników iloczynu – implicentem. Postać algebraiczną, w której w każdym implikancie lub implicencie występują wszystkie zmienne, nazywamy postacią kanoniczną funkcji. Ważną cechą postaci kanonicznej jest to, że każda funkcja posiada tylko jedną postać kanoniczną. A zatem postać kanoniczna funkcji w sposób jednoznaczny identyfikuje daną funkcję.

Postać kanoniczną funkcji zazwyczaj można uprościć tak, aby realizacja funkcji stała się prostsza i tańsza. Proces poszukiwania postaci uproszczonej, czyli tzw. postaci minimalnej, nosi nazwę minimalizacji funkcji. W wyniku minimalizacji funkcji otrzymuje się postać, w której występuje minimalna liczba składników sumy lub składników iloczynu. W postaci minimalnej poszczególne składniki sumy i iloczynu występują również w postaci minimalnej, a zatem w każdym składniku nie muszą występować wszystkie zmienne.

Minimalizacja funkcji boolowskich

Minimalizacja funkcji boolowskich opiera się na wykorzystaniu reguły sklejania. Istnieje wiele różnych metod minimalizacji funkcji o bardzo zróżnicowanych właściwościach. Do najbardziej popularnych metod należą:

metoda przekształceń algebraicznych,
metoda tablic Karnaugha,
metoda Quine’a – McCluskey’a.

W artykule zostaną opisane tylko dwie pierwsze metody.

Metoda przekształceń algebraicznych

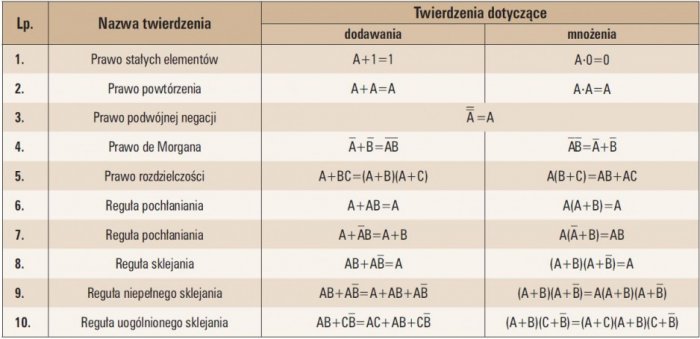

Metoda przekształceń algebraicznych polega na przekształceniu postaci kanonicznej funkcji na postać minimalną, wykorzystując podstawowe twierdzenia algebry Boole’a. Wadą tej metody jest to, że można nie dostrzec wszystkich możliwych przekształceń. Podczas korzystania z tej metody wymagana jest dobra znajomość aksjomatów i twierdzeń algebry Boole’a.

Metoda tablic Karnaugha

Podczas minimalizacji funkcji za pomocą tablicy Karnaugha wykorzystywana jest reguła sklejania. Wynika to z faktu, iż dwa sąsiednie pola w tablicy różnią się tylko wartością (stanem) jednej zmiennej, ponieważ opis poszczególnych pól tablicy został wykonany za pomocą kodu Grey’a. Gdy w sąsiednich polach znajdują się te same wartości funkcji, to można zastosować twierdzenie o sklejaniu funkcji boolowskich. Zasady minimalizacji zostaną omówione na przykładzie funkcji, której opis przedstawiono dalej.

Przykład

Należy wyznaczyć minimalną postać funkcji, która jest opisana w następujący sposób. W pomieszczeniu znajdują się trzy czujniki pożarowe: a, b, c. Przy sygnale równym 1 z dowolnego czujnika należy uruchomić sygnalizację pożaru (f₁=1), zaś przy sygnale 1 z co najmniej dwóch czujników należy uruchomić urządzenie gaśnicze (f₂=1). Wyznaczanie minimalnej postaci funkcji boolowskiej odbywa się w dwóch etapach.

Etap I

Polega na przygotowaniu tablicy dla danej liczby zmiennych i wpisaniu w pola elementarne wartości funkcji. W pola, gdzie funkcja jest nieokreślona, wpisywany jest znak „–”. Na podstawie przedstawionego opisu tworzona jest tablica Karnaugha dla funkcji f₁ i f₂ lub dla obu funkcji (rys. 4.).

Etap II

Należy zakreślić (czyli narysować obwiednie) możliwie największe obszary obejmujące jedynki lub zera. Jeżeli zakreślane będą jedynki, to tworzona będzie minimalna postać sumy, natomiast jeżeli zakreślane będą zera, to tworzona będzie minimalna postać iloczynu. Dzięki opisowi tablicy za pomocą kodu Grey’a dwa sąsiednie pola tablicy różnią się stanem jednego sygnału wejściowego. Gdy w obu polach znajdują się te same wartości funkcji, można zastosować twierdzenie o sklejaniu funkcji boolowskich. Rysowanie obwiedni następuje według określonych zasad:

liczba pól elementarnych połączonych ze sobą musi być potęgą dwójki,
łączone pola muszą być sąsiednimi, tzn. dzielonymi od siebie linią pionową, linią poziomą lub krawędzią tablicy,
łączone pola muszą mieć kształt symetryczny względem swych osi,
jeżeli w tablicy występują znaki nieokreśloności, to pola, w których występuje ten znak, można łączyć z jedynkami lub zerami, w zależności od potrzeb,
zmienna zmieniająca wartość w ramach wybranej grupy jest odrzucana,
podczas zakreślania jedyne krealizowana jest funkcja suma iloczynów, a zatem rezultat upraszczania będzie iloczynem, przy czym jeżeli wartość zmiennej „x” będzie równa jest 0, to będzie ona zapisywana jako (zmienna zanegowana), natomiast jeżeli wartość zmiennej „x” będzie równa jest 1, zostanie zapisana jako „x” (zmienna prosta),
podczas wyłączania zer z tablicy realizowana jest funkcja iloczyn sum, a zatem rezultat upraszczania będzie sumą, przy czym jeżeli wartość zmiennej „x” będzie równa jest 0, to będzie ona zapisywana jako „x” (zmienna prosta), natomiast jeżeli wartość zmiennej „x” będzie równa jest 1, zostanie zapisana jako (zmienna zanegowana).

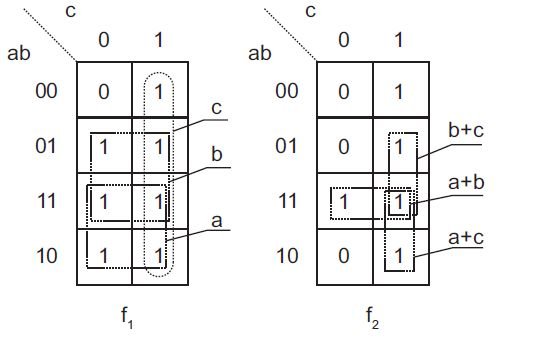

Wyniki dla przykładowej funkcji zostały pokazane na rysunku 5.

Minimalne postacie poszczególnych funkcji są następujące:

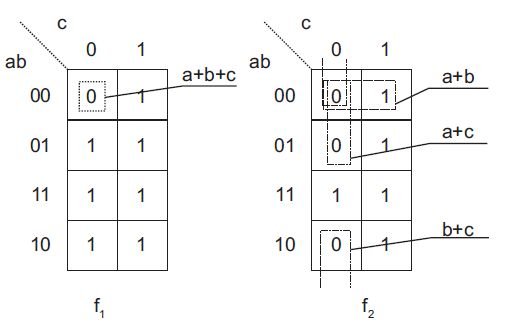

Są to postacie sumacyjne obu funkcji. Powstają one podczas zakreślania pól, w których funkcja jest równa 1. Postać iloczynowa powstaje w wyniku zakreślania pól, w których funkcja jest równa 0 (rys. 6.).

Minimalne postacie poszczególnych funkcji są następujące:

Łatwo można wykazać, że

oraz

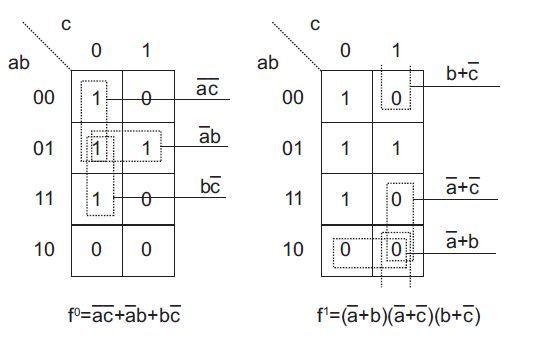

Jeżeli podczas zakreślania obszarów wartości zmiennych określających obszar są inne niż zaznaczane wartości funkcji (np. podczas zaznaczania wartości funkcji równych 1 wartość zmiennej jest równa 0), to jest ona zapisywana jako zmienna zanegowana. Zostało to przedstawione na rysunku 7.

Po przeprowadzeniu minimalizacji funkcji, można przystąpić do projektowania układu logicznego realizującego otrzymaną funkcję. Można do tego wykorzystywać układy stykowe, negacje, funktory AND, OR, NAND, NOR. Układy stykowe mogą być używane przy pisaniu programu wykorzystującego tzw. sieci drabinkowe. Natomiast funktory logiczne można wykorzystywać przy pisaniu programu w języku wyższego poziomu.

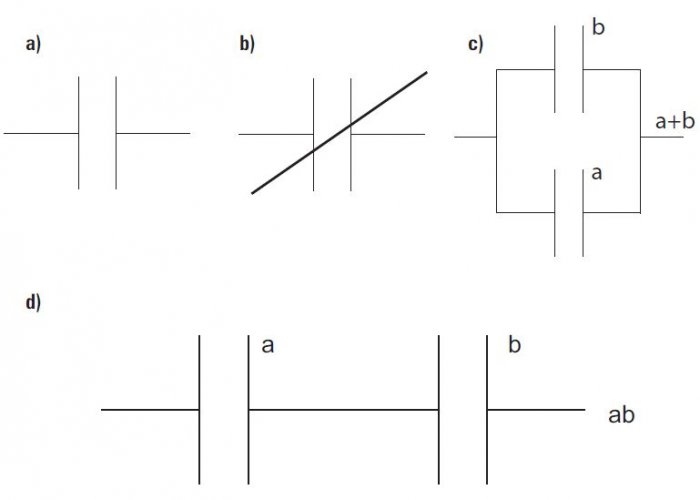

Dla układów stykowych przyjmowana jest następująca zasada:

sygnał prosty jest realizowany jako styk normalnie rozwarty (rys. 8a),
sygnał zanegowany jest realizowany jako styk normalnie zwarty (rys. 8b),
suma sygnałów jest realizowana jako połączenie równoległe styków (rys. 8c),
iloczyn sygnałów jest realizowany jako połączenie szeregowe styków (rys. 8d).

Przedstawiony na rysunku 8b schemat styku zwartego należy traktować jako symbol umowny. Różni producenci oprogramowania do sterowników stosują różne schematy.

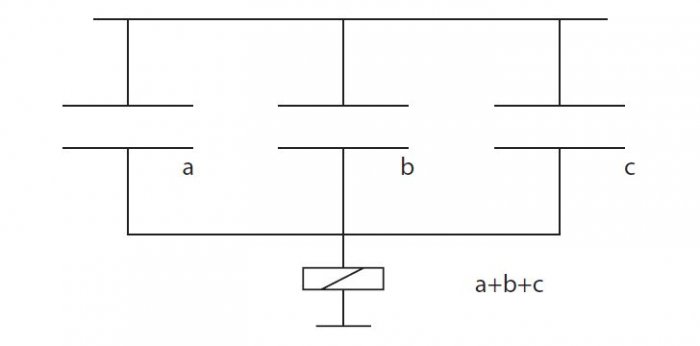

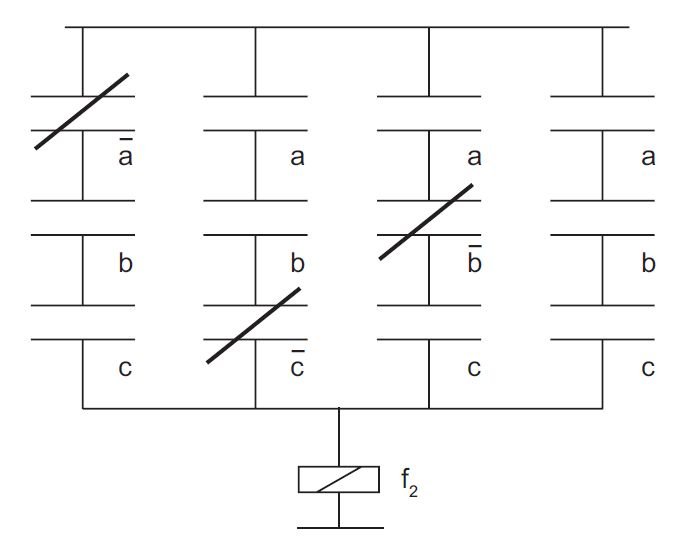

Dla układu opisanego w przykładzie otrzymamy następujące schematy sieci drabinkowej. Dla funkcji f₁ schemat sieci drabinkowej został przedstawiony na rysunku 9. Dla funkcji f₂ otrzymamy dwa równoważne schematy, które pokazano na rysunku 10. Dla porównania można przedstawić układ realizujący funkcję f₂, który powstał bez zastosowania metody minimalizacji (rys. 11.).

Wadą przedstawionej metody jest to, że praktycznie można ją wykorzystywać tylko dla funkcji posiadających do pięciu zmiennych. To ograniczenie wynika z faktu, że tablica Karnaugha dla większej liczby zmiennych jest bardzo duża i trudno jest znaleźć wszystkie pola, które sąsiadują ze sobą. W takim przypadku dużo lepszą i efektywniejszą metodą jest metoda Quine’a – McCluskey’a.

Podczas projektowania układów cyfrowych należy zwrócić uwagę na zjawisko hazardu, czyli wystąpienia niepożądanych krótkotrwałych sygnałów 1 lub 0 przy wymaganych niezmienionych sygnałach odpowiednio 0 lub 1. Zjawisko hazardu wynika z opóźnień sygnałów powodowanych niezerowymi czasami propagacji układów cyfrowych. Jednak w rozważaniach przedstawionych w artykule można pominąć problem hazardu, ponieważ nie mamy tutaj do czynienia z rzeczywistymi układami przetłaczającymi realizującymi zadaną funkcję. Przy projektowaniu rzeczywistych układów cyfrowych wręcz konieczne jest uwzględnienie zagadnienia związanego z hazardem.
