Konfiguracja przemysłowych sieci sterowników PLC za pomocą pakietu CX-ONE

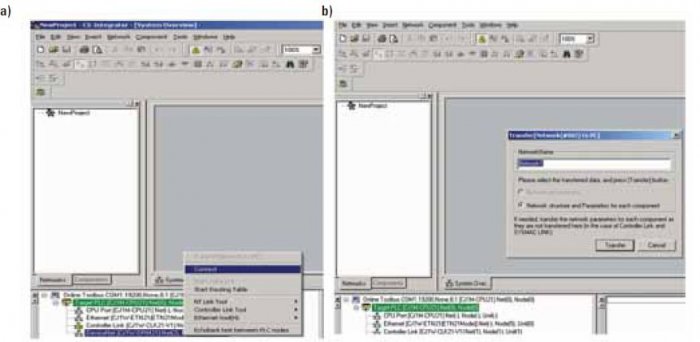

Widok okien w programie CX-Integrator przedstawiający: a) wykryte sieci, b) widok po wybraniu funkcji Transfer Network
K. Ludwinek, M. Osiecki, S. Oborski

Widok okien w programie CX-Integrator przedstawiający: a) wykryte sieci, b) widok po wybraniu funkcji Transfer Network


K. Ludwinek, M. Osiecki, S. Oborski

Na rynku znajduje się wielu producentów oferujących modułowe sterowniki PLC. Różnią się one liczbą dostępnych funkcji oraz językiem programowania stosowanym do konfiguracji urządzenia. Zastosowanie dedykowanej aplikacji pozwala użytkownikowi na swobodny dostęp do modułów połączonych w sieci przemysłowej za pomocą jednego interfejsu komunikacyjnego. Przyczynia się to do uproszczenia programowania oraz umożliwia zdalny dostęp i serwis urządzenia.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia...

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapocząt­kowano już w latach 70. XX wieku. Obecnie przez „inte­ligentny” rozumie się budynek wyposażony w odpowiednie urządze­nia techniczne i taki, w którym zachodzi możliwość...

Ideę inteligentnego budynku zapocząt­kowano już w latach 70. XX wieku. Obecnie przez „inte­ligentny” rozumie się budynek wyposażony w odpowiednie urządze­nia techniczne i taki, w którym zachodzi możliwość efektywnego współkorzystania z tych urządzeń.

W artykule przedstawiono sposoby konfiguracji modułów pracujących w sieci DeviceNet, Controller Link i Profibus za pomocą pakietu programów CX-ONE dla sterowników modułowych serii CJ1/CS1 firmy Omron. Pakiet oprogramowania CX-ONE zawiera wszystkie programy narzędziowe potrzebne do programowania, monitorowania i konfiguracji produktów automatyki przemysłowej, rozpoczynając od sterowników PLC, poprzez panele HMI, serwonapędy i falowniki, a kończąc na regulatorach temperatury i zaawansowanych czujnikach optycznych. Aplikacje CX-Integrator i CX-Profibus wchodzą w skład pakietu programów (środowiska) CX-ONE firmy Omron. Podstawowym zadaniem programów CX-Integrator i CX-Profibus jest wczytanie, konfigurowanie niektórych typów sieci dla modułowych sterowników PLC serii CJ1/CS1, monitorowanie oraz diagnostyka urządzeń (modułów) sieciowych, a także zapisanie wykrytych i ustawionych parametrów.

CX-Integrator wykorzystuje się w następujących typach sieci: DeviceNet, Controller Link, Ethernet oraz przy połączeniach szeregowych (RS-232 lub RS-422/485) urządzeń z protokołami CompoWay/F i NT Link. CX-Profibus (PROcess Field-BUS) ma zastosowanie dla sieci Profibus w następujących typach kompatybilnych sieci Profibus DP, Profibus FMS i Profibus PA. Konfiguracja modułów pracujących w sieci Profibus DP, FMS i PA jest bardzo podobna i została przedstawiona na przykładzie sieci Profibus DP.

Wykrywanie modułów pracujących w sieci DeviceNet

Po uruchomieniu aplikacji CX-integrator należy kliknąć na ikonę Work Online znajdującą się na pasku narzędzi Online. Rozpoczyna się łączenie ze sterownikiem PLC i po jego połączeniu program wykonuje skanowanie w poszukiwaniu sieci oraz zbiera informacje dotyczące urządzeń (modułów) ją tworzących (Components). Po wykonaniu tej operacji w lewym dolnym rogu zostaną przedstawione wszystkie wykryte sieci. Na rysunku 1a przedstawiono przykładowy widok aplikacji CX-Integrator po udanej procedurze połączenia ze sterownikiem CJ1M i po wykryciu modułów sieci (DRM21 – DeviceNet, CLK21-V1 – Controller Link, CJ1W-ETN21 – Ethernet). W celu otrzymania dodatkowych informacji na temat wykrytych sieci oraz urządzeń (najczęściej modułów) ją tworzących, należy kliknąć prawym przyciskiem myszy na ikonę sieci. W menu, które się ukaże, należy wybrać opcję Connect (rys. 1a). Na rysunku 1b przedstawiono okno dialogowe, jakie pojawia się po wybraniu funkcji Transfer Network.

Okno dialogowe Transfer Network umożliwia nadanie nazwy sieci. Są także do wyboru 2 opcje. Pierwszą opcją jest transfer tylko samej struktury sieci, natomiast drugą – transfer struktury oraz parametrów każdego urządzenia w sieci. Po wybraniu odpowiedniej opcji, klikamy okienko Transfer. Na rysunku 2. przedstawiono przykład wykrytej sieci DeviceNet oraz jej modułów CJ1W-DRM21 (master i slave).

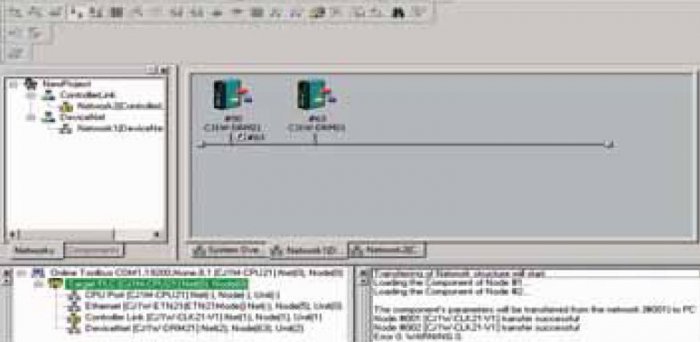

W sieci DeviceNet zostały wykryte 2 moduły CJ1W-DRM21. Moduł o numerze #63 jest jednostką master, natomiast moduł o numerze #00 jest jednostką slave. W tym miejscu należy pamiętać, że numery jednostek ustawiane są na obudowie każdego z modułów (w stanie beznapięciowym) za pomocą odpowiednich przełączników obrotowych.

Wykrywanie modułów pracujących w sieci Controller Link

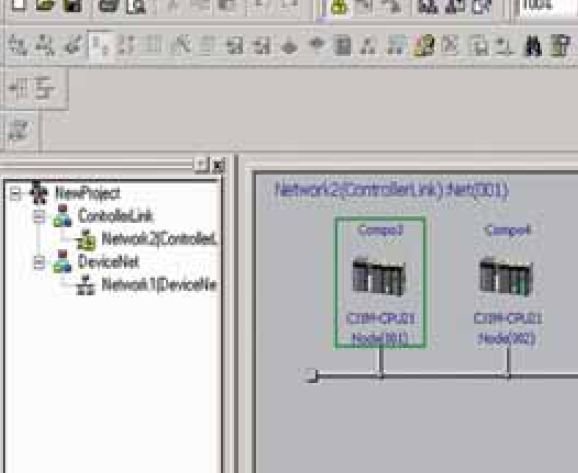

Moduły pracujące w sieci Controller Link wykrywa się dokładnie w taki sam sposób, jak moduły pracujące w sieci DeviceNet, powtarzając całą opisaną w poprzedniej części procedurę, przedstawioną na rysunku 1. i rysunku 2. Na rysunku 3. przedstawiono wykryte moduły pracujące w sieci Controller Link.

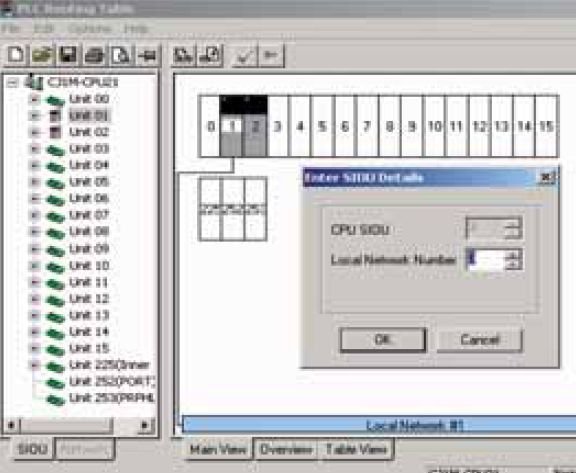

W przypadku, gdy do sterownika PLC podłączonych jest kilka modułów sieciowych, niezbędne jest stworzenie tablicy Routingu. W pasku narzędziowym Menu bar (pasek menu główne) należy otworzyć zakładkę Tools, a następnie wybrać opcję Start Routing Table. Na rysunku 4. przedstawiono widok okna dialogowego PLC Routing Table dla wybranej opcji sieci lokalnej.

W celu dodania urządzenia do istniejącej grupy, należy kliknąć prawym przyciskiem myszy na odpowiedni numer na tzw. racku, zgadzający się z numerem jednostki ustawionym na obudowie każdego z modułów.

Przykładowa konfiguracja modułów w sieci DeviceNet w języku drabinkowym

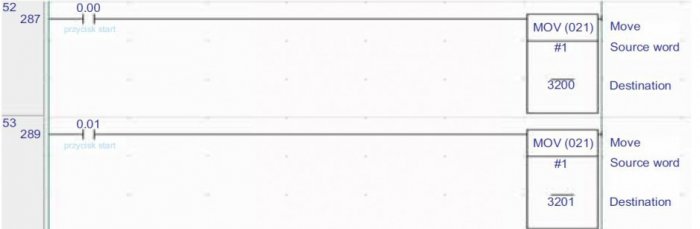

Na rysunku 5. pokazano przykładowe instrukcje utworzone w języku drabinkowym, które przesyłają informacje za pośrednictwem modułu master i slave w sieci Device-Net. W momencie, gdy w jednostce typu master włączony zostanie przycisk Start (0.00) do obszaru o adresie 3200 (obszar CIO) przesłana zostanie wartość 1. Natomiast, gdy włączony zostanie przycisk Stop (0.01), wartość 1 zostanie przesłana do adresu 3201. Wpisanie 1 pod adresem 3200 w jednostce master powoduje pojawienie się 1 pod adresem 3370.01 w jednostce typu slave, natomiast wpisanie 1 pod adresem 3201 w jednostce master powoduje pojawienie się 1 pod adresem 3370.01.

Konfiguracja modułów pracujących w sieci Profibus DP

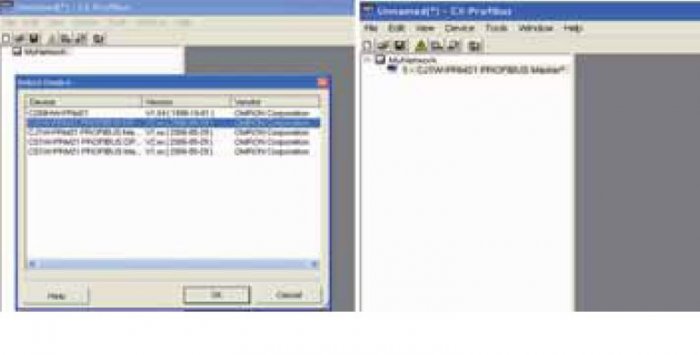

Podczas uruchamiania programu CX-Profibus pojawia się okno, w którym należy podać hasło. W przypadku wersji CX-Profibus 1.0 należy wpisać po prostu „password”. W celu konfiguracji modułów pracujących w sieci Profibus, po uruchomieniu aplikacji CX-Profibus, pierwszą czynnością, jaką należy wykonać, jest dodanie modułów znajdujących się w tej sieci. Moduły można wybrać klikając prawym przyciskiem myszy na ikonę MyNetwork, a następnie zaznaczyć opcję Add Device. Rysunek 6. przedstawia widok okna, jakie pojawia się po wybraniu opcji Add Device i odpowiedniego modułu. Z listy urządzeń należy wybrać moduł odpowiadający temu, który jest dołączony do jednostki CPU lub do modułów z jednostką CPU.

Następnie na wybranym typie modułu konfigurowanej sieci Profibus 1-CJ1W-PRM21 PROFIBUS Master należy kliknąć dwa razy (lewym klawiszem myszki) lub 1 raz prawym klawiszem myszki i wybrać polecenie Configuration. Na rysunku 8. przedstawiono okno dialogowe Configuration po włączeniu przycisku Configure. W tym momencie należy:

  • w oknie Network Setings wybrać metodę komunikacji pomiędzy komputerem a jednostką CPU,
  • wybrać jednostkę sterownika PLC, np. CJ1M, a następnie typ CPU (wybrać Setings) i wyszukać np. CPU21.

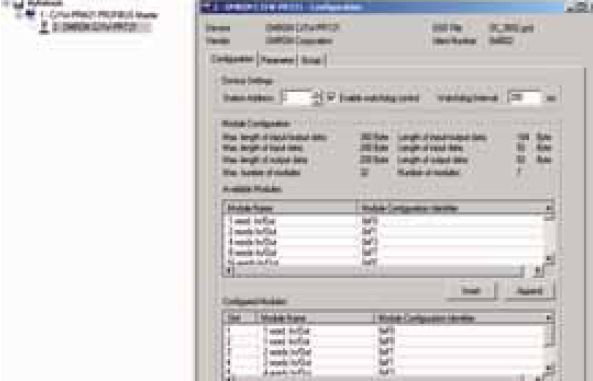

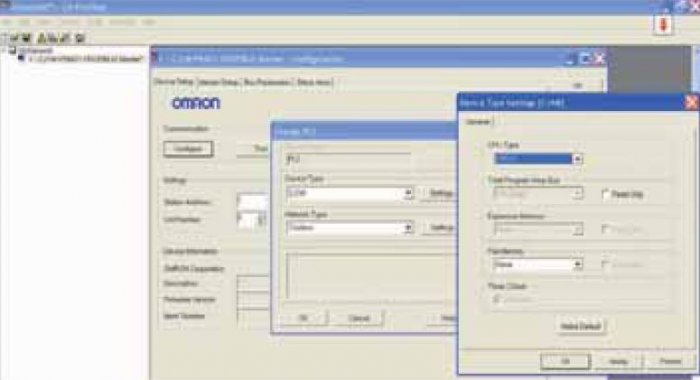

Kolejnym krokiem w oknie Configuration jest wpisanie w opcji Settings w polu Unit Number wartości odpowiadającej ustawieniom na obudowie modułu, a następnie nacisnięcie przycisku Test. Jeśli komunikacja z modułem zostanie nawiązana poprawnie, w tabelce Device Information pojawią się informacje o danym module. Na rysunku 9. przedstawiono okno po pomyślnej próbie testu komunikacji z modułem CJ1W-PRM21 Profibus Master.

Po wykonaniu prawidłowo czynności konfiguracji modułu CJ1W-PRM21 Profibus Master można przystąpić do dodawania kolejnych modułów sieciowych typu slave. Należy kliknąć prawym przyciskiem myszy na 1-CJ1WPRM21 PROFIBUS Master, a następnie wybrać opcję Add Device. Na rysunku 7. przedstawiono fragment okna dialogowego Select Device. Z listy urządzeń wyświetlonych w oknie Select Device należy wybrać moduł, z którym chcemy uzyskać połączenie sieciowe. Po wybraniu odpowiedniego urządzenia (w tym przypadku jest to moduł CJ1W-PRT21 Profibus typu slave), pojawi się ono na liście urządzeń tworzonej sieci MyNetwork. Na rysunku 10. przedstawiono okno Configuration, które pojawia się po dwukrotnym kliknięciu na ikonę 2 – OMRON CJ1W-PRT21 dodanego urządzenia.

W polu Station Adress należy podać kolejny numer ustawiony na obudowie modułu slave, np. 2. Następnym krokiem jest określenie obszarów pamięci dla konfigurowanych modułów, które rezerwują obszary pamięci o odpowiedniej wielkości dla danych, a które chcemy przesyłać pomiędzy sterownikami PLC pracującymi w sieci Profibus. W tym celu należy kliknąć dwa razy na moduł 1-CJ1W-PRM21 PROFIBUS Master. Następnie należy sprawdzić, czy obszary pamięci zostały przydzielone poprawnie. W tym celu wybieramy właściwości modułu master i wybieramy zakładkę Slave Area, której widok przedstawiono na rysunku 11. Po tak przeprowadzonej konfiguracji przykładowe moduły CJ1W-PRM21 Profibus Master oraz CJ1W-PRT21 Profibus Slave są gotowe do pracy w sieci Profibus.

Przykład w języku drabinkowym komunikacji modułów w sieci Profibus

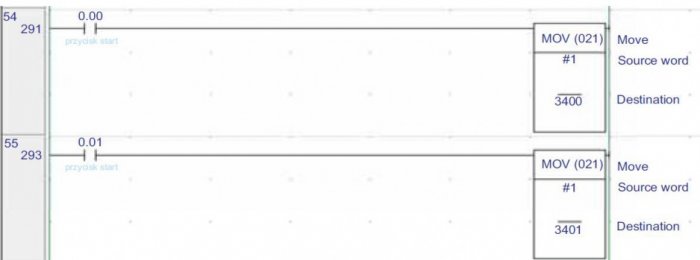

Na rysunku 12. przedstawiono instrukcje napisane w języku drabinkowym, które przesyłają informacje za pośrednictwem sieci Profibus. W chwili, gdy w jednostce typu master włączony zostanie przycisk Start, do obszaru o adresie 3400 (CIO) przesłana zostanie wartość 1, natomiast gdy włączony zostanie przycisk Stop, wartość 1 przesłana zostanie do adresu 3401. Wpisanie 1 pod adresem 3400 w jednostce master powoduje pojawienie się 1 pod adresem 3500.01 w jednostce typu slave, natomiast wpisanie 1 pod adresem 3401 w jednostce master powoduje pojawienie się 1 pod adresem 3501.01.

Podsumowanie

W artykule podano najważniejsze zagadnienia dotyczące wykorzystania programów: CX-Integrator podczas programowania sterowników PLC CJ1/CS1, pracujących z modułami sieciowymi DeviceNet, Controller Link oraz CX-Profibus z urządzeniami w sieci Profibus DP. Podane zagadnienia mają na celu przybliżenie najważniejszych zagadnień początkującym użytkownikom, którzy zajmują się programowaniem bądź diagnostyką sterowników pracujących w sieci. Znaczna część osób eksploatujących lub programujących sterowniki PLC firmy Omron korzysta praktycznie tylko z programu CX-Programmer. Zachęcamy jednak do wykorzystania również programów CX-Integrator i CX-Profibus, szczególnie w początkowej fazie konfigurowania modułów pracujących w sieci DeviceNet, Controller Link i Profibus DP.

Literatura

  1. CX-Integrator Ver. 2.0, Manual Operation, Omron, July 2006.
  2. CX-Profibus Ver. 1.x. Operation Manual, Omron, May 2006.
