Zabezpieczenia odległościowe i ich testowanie

dr inż. Łukasz Nogal , inż. Daniel Patynowski | elektro.info 7-8/2012 | 2012-07-17

Kształtowanie charakterystyk impedancyjnych na przykładzie funkcji odległościowej zabezpieczenia różnicowego L90 firmy GE: a) charakterystyka w kształcie okręgu, b) charakterystyka w kształcie czworoboku, wg [5]

Dynamiczny rozwój techniki cyfrowej spowodował szerokie jej zastosowanie w elektroenergetyce. Liczne zalety sprawiły, że dotychczas stosowane rozwiązania elektromechaniczne i elektroniczne analogowe zabezpieczeń zostały w większości zastąpione rozwiązaniami cyfrowymi. Zastosowanie mikroprocesorów i rozwój oprogramowania umożliwiły koncentrację wielu funkcji zabezpieczeniowych w ramach jednego urządzenia, nazywanego cyfrowym zespołem automatyki zabezpieczeniowej.

Zobacz także

dr hab. inż Adrian Halinka, mgr inż. Piotr Rzepka, mgr inż. Mateusz Szablicki, dr inż. Michał Szewczyk Poprawność decyzji podejmowanych przez zabezpieczenia odległościowe linii WN

Poprawność decyzji podejmowanych przez zabezpieczenia odległościowe linii WN

Zabezpieczenie odległościowe to element elektroenergetycznej automatyki zabezpieczeniowej (EAZ), który służy m.in. do ochrony linii WN przed skutkami zwarć wielkoprądowych. Algorytm decyzyjny tego zabezpieczenia bazuje na kryterium podimpedancyjnym. Zasada działania polega na wyznaczaniu parametrów wektora impedancji na podstawie sygnałów napięciowych i prądowych.

mgr inż. Witold Kardyś, mgr inż. Jerzy Chudorliński Podtrzymanie zasilania w układach elektronicznych na przykładzie zabezpieczeń energetycznych

Podtrzymanie zasilania w układach elektronicznych na przykładzie zabezpieczeń energetycznych

W systemach elektronicznych często zachodzi potrzeba zapewnienia pracy urządzenia przez określony czas po zaniku napięcia zasilania. Związane jest to z koniecznością realizacji szeregu funkcji przygotowujących system do wyłączenia oraz sygnalizacją tego stanu do zewnętrznych systemów. Istnieje również konieczność przesłania informacji diagnostycznych o monitorowanym systemie do systemu nadrzędnego.

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

Streszczenie

W artykule omówiono podstawowe zagadnienia dotyczące zabezpieczeń odległościowych stosowanych m.in. w liniach przesyłowych i ich testowania. Przedstawiono zasadę działania funkcji zabezpieczenia odległościowego oraz określono wymagania stawiane tym zabezpieczeniom. Następnie sklasyfikowano różne rodzaje badań elektroenergetycznej automatyki zabezpieczeniowej. Przedstawiono metodykę przeprowadzania badań załączając również przykładowe wyniki testów dla urządzenia zabezpieczeniowego L90 firmy General Electric pracującego na linii przesyłowej 110 kV. Złożoność budowy, szerokie możliwości dopasowania konfiguracji produkowanych obecnie zabezpieczeń w konfrontacji z wymaganą pewnością i niezawodnością działania zmuszają do badania zabezpieczeń zarówno na etapie projektowania, jak i przed przekazaniem do eksploatacji.

Abstract

The distance relays and their testing

The aim of presented paper is to present the basic issues connected with distance relays used in protection of high-voltage power transmission lines and their testing. Such issues as: impedance measurement method, requirements for distance relays were discussed. Subsequently, the various types of power protection relay tests were classified. The methodology also attaching the distance function tests for line transmitting energy at 110 kV and working in a close-loop system of GE’s relay L90 was presented. The complexity of construction, flexible configuration of currently manufactured relays in the confrontation with the required correctness and the reliability of the relays force to study both during the design and before hand down to exploitation.

Z momentem rozpoczęcia produkcji zabezpieczeń elektroenergetycznych, pojawiła się potrzeba ich testowania. Testy te wykonują zarówno producenci na etapie produkcji, jak i sami ich użytkownicy, a więc operatorzy sieciowi. Często operator stawia jedynie wymagania, a same badania zleca niezależnym instytucjom. Z uwagi na rolę, jaką w systemie elektroenergetycznym odgrywają zabezpieczenia, stawiane warunki co do funkcjonalności, czasów działania oraz niezawodności są bardzo rygorystyczne. W energetyce zawodowej podczas eksploatacji nie ma miejsca na „testy”, wszystkie elementy, a w szczególności automatyka, powinny być pewne i niezawodne.

Zabezpieczenia odległościowe

Podstawowymi zabezpieczeniami do ochrony linii elektroenergetycznych WN są zabezpieczenia odległościowe. Zgodnie z punktem 7.7 i 7.8 załącznika nr 1 Rozporządzenia Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego, w automatykę tę należy wyposażać zarówno linie przesyłowe o napięciu znamionowym 400 kV i 220 kV, jak i linie 110 kV (obecnie w większości podlegające eksploatacji przez OSD).

Zasada działania zabezpieczenia odległościowego oparta jest na kryterium podimpedancyjnym i polega na pośrednim pomiarze aktualnej wartości impedancji oraz porównywaniu jej z impedancjami podlegającymi wyłączeniu. Mierzona impedancja jest proporcjonalna do odległości między punktem przekaźnikowym, a miejscem wystąpienia zwarcia. Poza stosunkowo dokładną lokalizacją zwarcia, przekaźnik podimpedancyjny posiada jeszcze inną, główną zaletę. Jest nią zdalne rezerwowanie sąsiednich elementów systemu, ze względnie krótkimi czasami. Umożliwia to wielostrefowość zabezpieczenia odległościowego. Opóźnienie działania uzależnione jest od poziomu wielkości kryterialnej, którą w tym przypadku jest pośrednio mierzona impedancja.

Z uwagi na złożoność zjawisk występujących w SEE, pomiar faktycznej impedancji do miejsca zwarcia jest utrudniony, a samą impedancję ciężko jednoznacznie sklasyfikować jako zakłócenie. Wobec tego, przekaźnikowi odległościowemu, poza czułością, szybkością i niezawodnością w działaniu, stawia się dodatkowo wymagania, wg [2]:

pomiaru impedancji pętli zwarciowej, proporcjonalnej do odległości miejsca zwarcia od punktu przekaźnikowego,
pomiaru impedancji, niezależnej od rodzaju zwarcia,
możliwie małej zależności pomiaru impedancji od rezystancji przejścia w punkcie zwarciowym,
niezależności mierzonej impedancji od obciążenia linii,
jak najmniejszej wrażliwości na kołysania mocy.

Wadą zabezpieczeń odległościowych jest nieobejmowanie zasięgiem strefy bezzwłocznej całej zabezpieczanej linii (z uwagi na zapewnienie selektywności, przy uwzględnieniu błędów przekładników i samego przekaźnika). Przy zasilaniu dwustronnym, część linii rzędu 30% jest więc zabezpieczona z czasem drugiej strefy. Skrócenie tego czasu uzyskuje się przy zastosowaniu współpracy przekaźników zainstalowanych na przeciwległych końcach linii, za pomocą łączy teletechnicznych. Najczęściej spotykane rodzaje współpracy to:

DUTT (IUP) – zabezpieczenie z zasięgiem skróconym i zdalnym bezwarunkowym wyłączeniem,
PUTT (PUP) – zabezpieczenie z zasięgiem skróconym i lokalnym przyzwoleniem wyłączenia,
POTT (POP) – zabezpieczenie z zasięgiem wydłużonym i zdalnym przyzwoleniem wyłączenia.

Nastawienia zabezpieczeń odległościowych są istotnym problemem eksploatacyjnym. Powinny uwzględniać zarówno wszystkie możliwe stany zakłóceniowe, jak i dopuszczalne obszary pracy zabezpieczanego obiektu. Problemem jest też niemożność doboru takich wartości nastaw, aby uwzględniały wszystkie możliwe warianty konfiguracyjne systemu. Częściowym rozwiązaniem problemu jest stosowanie rozwiązań adaptacyjnych, uwzględniających zarówno bieżącą konfigurację systemu, jak i wykorzystujących dodatkowe pomiary. Przykładem takiej realizacji może być automatyczna zmiana grupy nastawczej po wyłączeniu sąsiedniego toru, bądź też wykorzystanie wartości prądów toru sąsiedniego do oszacowania wartości sprzężenia magnetycznego dla składowej zerowej impedancji.

W zabezpieczeniach cyfrowych funkcja odległościowa może być funkcją podstawową bądź też funkcją dodatkową zabezpieczenia. Współczesne rozwiązania wyposażane są w co najmniej trzy strefy impedancyjne, z odrębnymi nastawami zarówno dla zwarć doziemnych, jak i międzyfazowych (rys. 1.).

Badania zabezpieczeń odległościowych

Badania zabezpieczeń elektroenergetycznych klasyfikuje się następująco, wg [4]:

testy typu:
- testy zgodności:

1. 1. funkcjonalne testy zgodności,
  2. technologiczne testy zgodności,

- testy działania:

1. 1. funkcjonalne testy działania,
  2. systemowe testy działania,

- uaktualnione testy typu,
testy indywidualne:
- testy akceptacji,
- testy dopuszczające,
- testy okresowe.

W artykule skupiono się na funkcjonalnych testach działania, obejmujących badanie funkcji odległościowych zabezpieczeń pod kątem poprawności czasów wyłączeń w poszczególnych strefach impedancyjnych. Do badań tego typu wykorzystuje się specjalistyczne, mikroprocesorowe testery zabezpieczeń. Zadaniem testera jest wygenerowanie określonych wymuszeń, a w dalszej kolejności akwizycja i ocena sygnałów zwrotnych z zabezpieczenia. Przykładem urządzenia tego typu jest mikroprocesorowy tester zabezpieczeń CMC 156 firmy Omicron Electronics.

Do obsługi testera wykorzystywane jest dedykowane oprogramowanie Test Universe. Oprogramowanie to zawiera moduł testowy Advanced Distance, przeznaczony do badania funkcji odległościowych zabezpieczeń. Moduł testowy zawiera trzy opcje testujące:

Shot – pozwalająca użytkownikowi na samodzielne zdefiniowanie punktów testujących na płaszczyźnie impedancyjnej,
Check – generująca wymuszenia w punktach wyznaczonych przez przecięcie się zadanej sekwencji promieni, z granicami błędów stref impedancyjnych,
Search – automatycznie wyznaczająca granice stref impedancyjnych poprzez serię pomiarów na liniach zdefiniowanych przez sekwencję promieni.

Rezultat w każdym punkcie pomiarowym może być dwojaki:

próba zakończyła się powodzeniem i zostaje oznaczona zielonym plusem „+” wówczas, gdy w obszarze badanej strefy wyłączenie nastąpiło z czasem odpowiednim dla danej strefy, zdefiniowanym w zakładce Zone Settings, lub też gdy punkt testowy znajduje się wewnątrz obszaru dopuszczalnych, niepewnych zadziałań i odpowiadające mu wyłączenie nastąpiło z czasem danej lub sąsiedniej strefy,
próba zakończyła się niepowodzeniem i zostaje oznaczona czerwonym znakiem „X” wówczas, gdy w obszarze badanej strefy wyłączenie nastąpiło z czasem innej strefy (wyłączenie nieselektywne), lub z czasem niewynikającym ze stopniowania stref. W szczególności może to być brak wyłączenia.

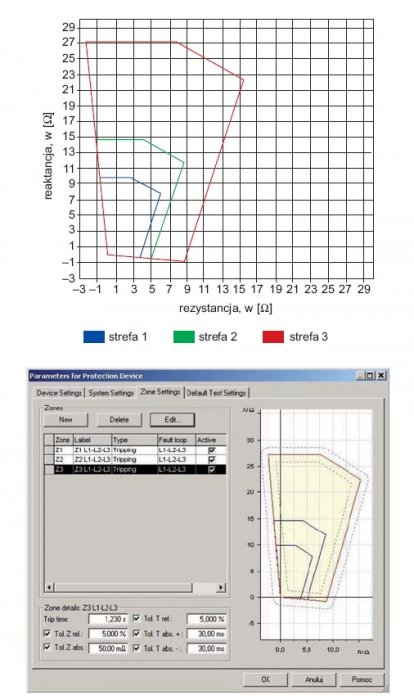

Przed rozpoczęciem badań funkcji odległościowej, należy wprowadzić do zabezpieczenia nastawy dedykowane badanej funkcji oraz skonfigurować ogólne parametry zabezpieczenia, które są wspólne dla wszystkich funkcji danej automatyki. Ponadto należy dokonać konfiguracji wszystkich niezbędnych elementów programowalnych, takich jak logika czy wyjścia dwustanowe. Z uwagi na fakt, że badania przeprowadzane są dla konkretnego wariantu nastaw, wskazane jest, aby nastawy te były tożsame z tymi przewidzianymi dla zabezpieczanego obiektu, do którego przeznaczona jest badana automatyka. Wyniki testów pokazują, że zabezpieczenie odległościowe potrafi różnie działać w danym miejscu płaszczyzny impedancyjnej.

Działanie to zależne jest od kształtu nastawionych stref impedancyjnych. W tym miejscu znów podkreśla się celowość badania zabezpieczeń odległościowych. Producent, z uwagi na uniwersalność zabezpieczenia, nie jest w stanie dokładnie przewidzieć zachowania się automatyki w każdych warunkach eksploatacyjnych. Z uwagi na niezawodność, operator sieciowy zmuszony jest do wykonania dodatkowych testów działania, we własnym zakresie.

Aby prawidłowo wykonać testy funkcji odległościowej zabezpieczenia, należy jeszcze uprzednio skonfigurować urządzenie testujące. Szczegóły dotyczące prowadzenia badań opisano w [4]. Głównym elementem konfiguracji jest przeniesienie do oprogramowania stref impedancyjnych. Charakterystyki wprowadzane do testera, powinny wiernie odwzorowywać te nastawione w badanym zabezpieczeniu (rys. 2.). Przykładowe wyniki testu przedstawione zostały na rysunku 3.

Poza graficzną prezentacją wyników, prezentującą ogólną poprawność wyłączeń, użytkownik ma możliwość wygenerowania szczegółowego raportu. Dokument taki zawiera m.in. dokładny czas zadziałania zabezpieczenia w każdym punkcie pomiarowym, procentową odchyłkę czasu od wymaganego, wartości składowych symetrycznych prądów i napięć czy też same przebiegi czasowe wielkości zwarciowych i sygnałów dwustanowych.

Poza oceną przebiegu funkcjonalnych testów działania, wnikliwa analiza wyników badań pozwala na określenie specyfiki danej funkcji odległościowej. Przykładem może być analiza rozkładu czasów wyłączeń w obszarze strefy bezzwłocznej zabezpieczenia odległościowego. Po przeprowadzonych testach można zauważyć specyficzne czasy działania w pewnych obszarach strefy. Są to krótsze czasy na początku strefy bądź też dłuższe w miejscach najbardziej oddalonych, tuż przy granicy strefy (głównie w kierunku reaktancyjnym). Przedstawiono to w sposób graficzny na rysunku 4. Informacja ta jest istotna nie tylko dla operatora sieciowego eksploatującego dane urządzenie, ale również dla samego producenta. Dane te są przydatne na etapie dalszej konstrukcji zabezpieczeń.

Podsumowanie

Ostre kryteria co do szybkości działania zabezpieczeń często determinują podejmowanie decyzji o wyłączeniu przy niepełnej informacji, w warunkach niepewności. Jest to szczególnie charakterystyczne dla zabezpieczeń odległościowych, gdzie impedancja widziana przez przekaźnik nie zawsze odpowiada impedancji do miejsca zwarcia. Złożoność budowy i logiki działania w konfrontacji z pewnością i niezawodnością zmusza do badania zabezpieczeń, zanim te zostaną przekazane do eksploatacji, gdzie nie ma miejsca na pomyłki. Badania te są istotne zarówno dla samych użytkowników zabezpieczeń, tj. operatorów sieciowych, jak i dla ich producentów.

Literatura

W. Winkler, A. Wiszniewski, Automatyka zabezpieczeniowa w systemach elektroenergetycznych, WNT, Warszawa 2004.
J. Żydanowicz, Elektroenergetyczna automatyka zabezpieczeniowa, T 1, podstawy zabezpieczeń elektroenergetycznych, WNT, Warszawa 1979.
J. Żydanowicz, Elektroenergetyczna automatyka zabezpieczeniowa, T 2, automatyka eliminacyjna, WNT, Warszawa 1985.
Praca zbiorowa pod redakcją J. Machowskiego: Laboratorium cyfrowej elektroenergetycznej automatyki zabezpieczeniowej, OWPW, Warszawa 2003.
GE Industrial Systems: L90 Line Differential Relay, UR Series Instruction Manual, 2005 GE Multilin.
Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (DzU nr 93, poz. 623).
