Wymagania stawiane automatyce zabezpieczeniowej i regulacyjnej inwerterów typu A

Requirements for the power system protection and control of A-type inverters

mgr inż. Dominik Trojnicz , dr hab. inż. Marcin Habrych , mgr inż. Justyna Herlender | Elektro.info 11/2023 | 2023-12-06

Zdolność modułu wytwarzania energii do odpowiedzi częstotliwościowej mocy czynnej w trybie LFSM-O [1]

Obecny bardzo gwałtowny rozwój fotowoltaiki – nie tylko w Polsce, ale na całym terenie Unii Europejskiej (UE) – niesie za sobą dużo zalet, takich jak pozyskiwanie energii z praktycznie nieskończonej energii słonecznej oraz brak emisji szkodliwych gazów, co przyczynia się do redukcji emisji gazów cieplarnianych i zmniejszenia negatywnego wpływu na środowisko. Przyłączenie dużej liczby odnawialnych źródeł energii (OZE) nie pozostaje jednak bez wpływu na sieci elektroenergetyczne.

W artykule:

Wymagania stabilności częstotliwościowej
Zabezpieczenia mikroinstalacji
Tryb LFSM-O
Dopuszczalna redukcja mocy czynnej przy spadku częstotliwości
Automatyczne przyłączanie modułu wytwarzania do sieci
Regulacja mocy biernej
Podsumowanie

Streszczenie

W artykule zestawiono wymagania dla inwerterów typu A, podłączanych do sieci dystrybucyjnej. Skupiono się na wymaganiach dotyczących automatyki zabezpieczeniowej i regulacyjnej. W tym celu przeanalizowano zapisy zawarte w Kodeksie Sieciowym (NC RfG) wprowadzonym przez Unię Europejską (UE), dokumenty krajowe opublikowane przez organy państwowe, obowiązujące normy oraz dokumenty wydane przez Operatorów Sieci Dystrybucyjnych (OSD). W opracowaniu wskazano również różnice pomiędzy zapisami w przedstawionych dokumentach.

Abstract

The article summarizes requirements for A-type inverters connected to the electricity distribution networks. The authors focus on the presentation of requirements for power system protection and control of described type of inverters, installed in PV systems. For this purpose, the provisions included in the Network Code on Requirements for Generators (NC RfG) - introduced by the European Union (EU), national documents published by polish state authorities, applicable standards and other documents issued by Distribution Network Operators (DNOs) were analysed. The study also indicates differences between the provisions presented in considered documents.

Główną wadą OZE jest niestabilność generowanej energii, która jest silnie zależna od warunków pogodowych. Powoduje to m.in. problem wzrostu wartości napięcia w sieci. Podczas słonecznego dnia, kiedy instalacje fotowoltaiczne pracują z największą wydajnością, często dochodzi do wyłączania jednostek wytwórczych z powodu zbyt dużego napięcia w sieci, co z kolei powoduje straty finansowe.

W odpowiedzi na dynamiczny rozwój odnawialnych źródeł energii oraz problemy z tym związane Komisja Unii Europejskiej (UE) wydała Rozporządzenie 2016/631 z dnia 14 kwietnia 2016 r., ustanawiające Kodeks Sieci, dotyczący wymogów w zakresie przyłączenia jednostek wytwórczych do sieci (Dz.U. UE L 112/1 z 27.4.2016). Rozporządzenie UE, zwane Kodeksem Sieciowym (NC RfG), wprowadza podział jednostek wytwórczych na kategorie oraz ogólne wymagania dotyczące m.in. charakterystyk regulacyjnych oraz zabezpieczeń jednostek wytwórczych.

Kodeks Sieciowy wprowadza podział jednostek generacji rozproszonej w zależności od ich mocy maksymalnej oraz napięcia w punkcie przyłączenia do sieci. Do kategorii A według Kodeksu Sieciowego zalicza się jednostki przyłączone do sieci o napięciu niższym niż 110 kV oraz mocy maksymalnej nie mniejszej niż 0,8 kW. Kodeks Sieciowy wprowadza wartości graniczne mocy maksymalnej, od której moduł wytwarzania zalicza się do kategorii B, C lub D – odpowiednio: 1 MW, 50 MW, 75 MW – oraz daje możliwość ustalenia przez Operatorów Sieci Przesyłowych (OSP), w porozumieniu z Operatorami Sieci Dystrybucyjnych (OSD), własnych zakresów. W Polsce Operatorzy Systemów Dystrybucyjnych w Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD) do kategorii A zaliczyli jednostki wytwórcze o mocy nie mniejszej niż 0,8 kW oraz mniejszej niż 200 kW [1]. Podział modułów wytwarzania według różnych dokumentów przedstawiono w tabeli 1.

wymagania stawiane automatyce inwerterow typu a tab1

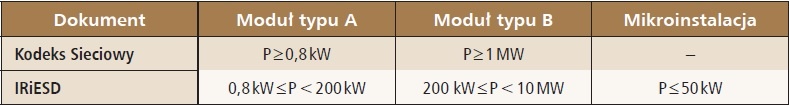

Tab. 1. Klasyfikacja modułów wytwarzania energii

Dodatkowo w IRiESD możemy znaleźć definicję mikroinstalacji. Mikroinstalacja jest instalacją odnawialnych źródeł energii przyłączoną do sieci o napięciu niższym niż 110 kV i mocy elektrycznej zainstalowanej nie większej niż 50 kW [5–9].

Inwerterom zaliczonym do jednostek wytwórczych typu A stawia się następujące ogólne wymagania:

Wymogi stabilności częstotliwościowej;
Warunki automatycznego przyłączania modułu wytwarzania energii do sieci;
Wymagania w zakresie regulacji mocy biernej;
Wymagania w zakresie wyposażenia mikroinstalacji w regulację mocy czynnej oraz możliwość zdalnego odłączenia;
Wymagania w zakresie wyposażenia mikroinstalacji w układ zabezpieczeń;
Wymagania w zakresie nastaw układu zabezpieczeń;
Wymagania dotyczące wyposażenia urządzeń w protokół komunikacyjny oraz możliwość zmian nastaw parametrów przez użytkowników instalacji.

W kolejnych rozdziałach zostaną przeanalizowane wybrane wymagania.

Wymagania stabilności częstotliwościowej

Zgodnie z wymaganiami zawartymi w Kodeksie Sieciowym dla obszaru Europy kontynentalnej jednostka wytwórcza powinna być zdolna do pracy przez wymagany czas w zakresach częstotliwości przedstawionych w tabeli 2.

wymagania stawiane automatyce inwerterow typu a tab2

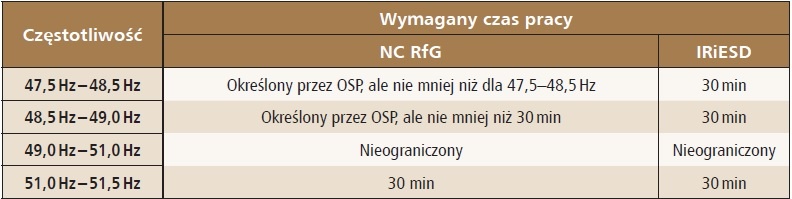

Tab. 2. Wymagania stabilności częstotliwościowej według różnych dokumentów [1, 5–9]

Zabezpieczenia mikroinstalacji

Zgodnie z zapisami zawartymi w Instrukcjach Ruchu i Eksploatacji Sieci Dystrybucyjnych [5–9], mikroinstalacja powinna mieć układ zabezpieczeń składający się z:

dwustopniowego zabezpieczenia nadnapięciowego,
zabezpieczenia podnapięciowego,
zabezpieczenia podczęstotliwościowego,
zabezpieczenia nadczęstotliwościowego,
zabezpieczenia od pracy wyspowej.

Informacje dotyczące nastaw zabezpieczeń wraz z dopuszczalnym czasem zadziałania przedstawione zostały w IRiESD poszczególnych dystrybutorów energii elektrycznej (tab. 3.).

wymagania stawiane automatyce inwerterow typu a tab3

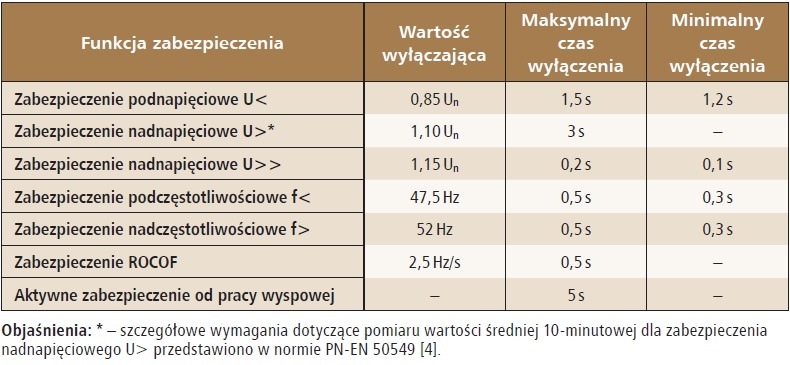

Tab. 3. Nastawy zabezpieczeń mikroinstalacji [10–14]

Pierwszy stopień zabezpieczenia nadnapięciowego U> powinien reagować na wartość średnią z ostatnich 10 min. W obliczaniu wartości średniej stosuje się okno ruchome. W IRiESD można znaleźć dwa rodzaje zabezpieczeń od pracy wyspowej. Pierwszym z nich jest kryterium ROCOF (ang. Rate of Change of Frequency). Działanie kryterium ROCOF polega na badaniu szybkości zmian częstotliwości w czasie. Według normy PN-EN 50549 kryterium ROCOF powinno być określane za pomocą okna przesuwnego 500 ms, natomiast wartość wyłączająca powinna być ustawiona na wartość co najmniej 2 Hz/s w przypadku technologii generacji asynchronicznej oraz co najmniej 1 Hz/s w przypadku generacji synchronicznej.

Tryb LFSM-O

W przypadku wystąpienia wzrostu częstotliwości w sieci, spowodowanego nadmiarem wytwarzanej mocy czynnej, jednostka wytwórcza powinna przejść w tryb LFSM-O w celu ustabilizowania parametrów sieci. W trybie LFSM-O jednostka wytwórcza zmniejsza generowaną moc czynną w odpowiedzi na wzrost częstotliwości powyżej nastawionego progu częstotliwości, zgodnie ze statyzmem określonym zależnością:

gdzie:

P_ref – rzeczywista moc czynna wyjściowa w momencie osiągnięcia progu LFSM-O lub moc maksymalna – zgodnie z tym, jak określił ją właściwy OSP (według IRiESD wartość P_ref oznacza moc czynną maksymalną),

ΔP – zmiana generowanej mocy czynnej,

f_n – częstotliwość znamionowa sieci,

Δf – odchylenie częstotliwości sieci,

Δf1 – próg częstotliwości, przy którym następuje zmiana generowanej mocy czynnej.

Moduł wytwarzania energii musi spełniać następujące wymagania [1]:

zdolność do ustawienia statyzmu w zakresie 2–12%,
zdolność do ustawienia progu częstotliwości w zakresie 50,2–50,5 Hz,
zdolność do stabilnej pracy w trybie LFSM-O,
zdolność do zmniejszenia mocy czynnej generowanej w jak najkrótszym czasie.

W IRiESD można znaleźć wartości domyślne nastaw parametrów w trybie LFSM-O. Domyślna wartość statyzmu tej charakterystyki wynosi 5%, a zmiana generowanej mocy czynnej następuje po przekroczeniu wartości częstotliwości równej 50,2 Hz. Charakterystykę trybu LFSM-O przedstawiono na rysunku 1. Zabrania się wyłączania modułu wytwarzania energii zamiast zapewnienia zdolności do trybu LFSM-O.

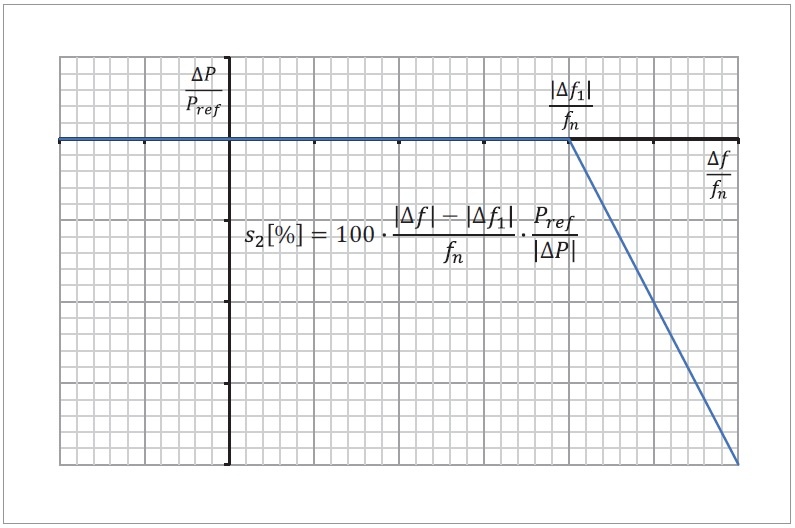

Rys. 1. Zdolność modułu wytwarzania energii do odpowiedzi częstotliwościowej mocy czynnej w trybie LFSM-O [1]

Dopuszczalna redukcja mocy czynnej przy spadku częstotliwości

Kodeks Sieciowy definiuje granice dopuszczalnej mocy czynnej w stosunku do maksymalnej generowanej mocy czynnej przy spadku częstotliwości. OSP określił dopuszczalny spadek generowanej mocy czynnej na poziomie 2% mocy maksymalnej na każdy 1 Hz poniżej częstotliwości 49 Hz. Dopuszczalny spadek generowanej mocy czynnej przy spadku częstotliwości określany jest dla nominalnych warunków otoczenia, obejmujących w szczególności ciśnienie, temperaturę oraz wilgotność względną [10–14]. Na rysunku 2. przedstawiono dopuszczalne granice określone w Kodeksie Sieciowym oraz wymogi przedstawione przez OSP w Polsce [1, 2, 5–9].

wymagania stawiane automatyce inwerterow typu a rys2

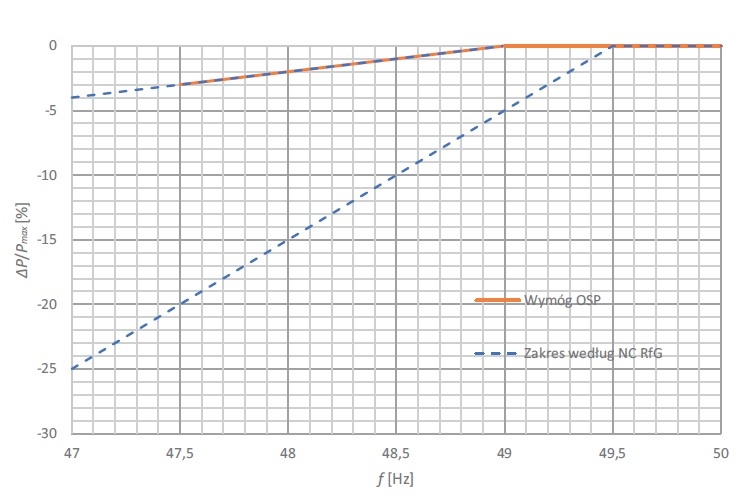

Rys. 2. Maksymalny spadek zdolności do generacji mocy przy spadku częstotliwości dla modułów parku energii [10–14]

Automatyczne przyłączanie modułu wytwarzania do sieci

Kodeks Sieciowy nakazuje właściwemu OSP określenie następujących warunków, jakie musi spełnić moduł wytwarzania energii, w celu jego automatycznego przyłączenia do sieci:

zakres częstotliwości, w którym moduł energii może zostać przyłączony do sieci, wraz z odpowiednią zwłoką czasową,
dopuszczalny gradient wzrostu generowanej mocy czynnej.
W IRiESD oraz dokumencie opublikowanym przez PSE [3] określono następujące warunki, które muszą zostać spełnione równocześnie w celu automatycznego przyłączenia modułu wytwarzania do sieci:
częstotliwość napięcia w przedziale 49–50,05 Hz,
zwłoka czasowa wynosząca 60 s, liczona od czasu powrotu częstotliwości do przedziału 49–50,05 Hz,
maksymalny przyrost generowanej mocy czynnej, wynoszący 10% mocy maks. na minutę.

Ostatni warunek powoduje, że osiągnięcie maksymalnej mocy czynnej generowanej po ponownym przyłączeniu do sieci może nastąpić dopiero po 10 min. Może to zapobiec kaskadowemu wyłączaniu się jednostek wytwórczych przez nagły wzrost napięcia w sieci.

Regulacja mocy biernej

OSD w IRiESD określił wymagania w zakresie regulacji mocy biernej dla mikroinstalacji. Jednostka wytwórcza powinna mieć możliwość pracy w trzech trybach zgodnie z tabelą 4. [10–14]. Wymagania te znajdują się w IRiESD i nie zawarto ich w Kodeksie Sieciowym.

wymagania stawiane automatyce inwerterow typu a tab4

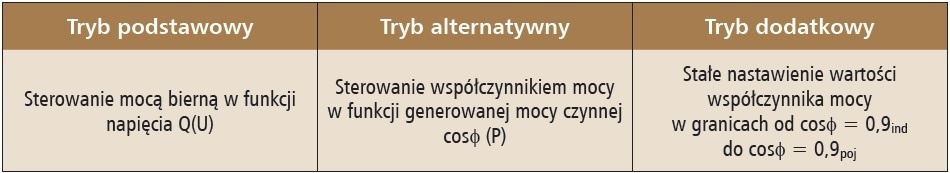

Tab. 4. Tryby regulacji mocy biernej

Dodatkowo jednostka wytwórcza pracująca w granicach napięcia od 0,85 Un do 1,1 Un powinna pracować, spełniając dwa warunki:

w przypadku gdy moc czynna P ≥ 20% Pmax – jednostka wytwórcza powinna pracować w granicach współczynnika mocy od cosφ = 0,9_ind do cosφ = 0,9_poj,
w przypadku gdy moc czynna P < 20% P_max – moc bierna nie powinna być większa niż 10% znamionowej mocy czynnej.

Powyższe warunki przedstawiono na rysunku 3.

wymagania stawiane automatyce inwerterow typu a rys3

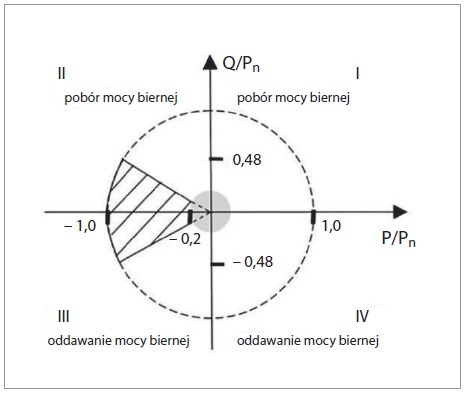

Rys. 3. Zdolność do regulacji mocy biernej mikroinstalacji [10–14]

Sterowanie w trybie Q(U) zostało zdefiniowane przez OSD zgodnie z charakterystyką przedstawioną na rysunku 4. Zmiana współczynnika mocy w granicach cosφ = 0,9_ind do cosφ = 0,9_poj w zależności od napięcia w sieci pozwala na kompensację mocy biernej kosztem generowanej mocy czynnej. Charakterystyka Q(U) powinna być konfigurowalna w celu ewentualnego dostosowania pracy mikroinstalacji do warunków napięciowych w miejscu przyłączenia mikroinstalacji.

wymagania stawiane automatyce inwerterow typu a rys4

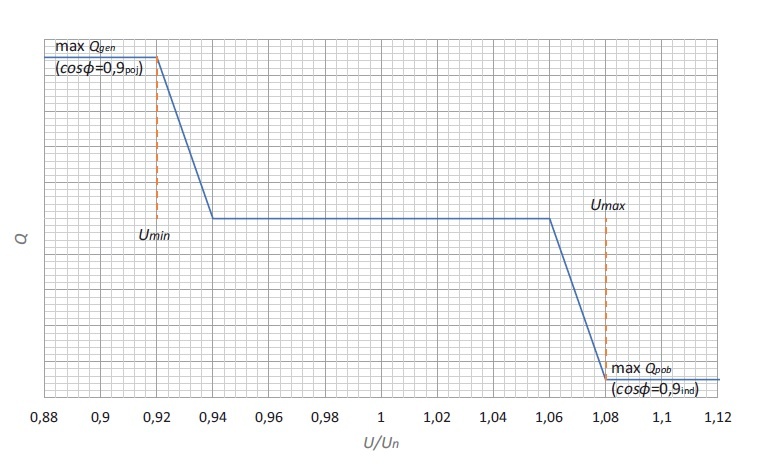

Rys. 4. Charakterystyka sterowania mocą bierną w funkcji napięcia Q(U) [10–14]

W trybie cosφ(P) sterowanie odbywa się według krzywej przedstawionej na rysunku 5. Zaleca się, aby szybkość zmiany mocy biernej następowała w takim samym czasie jak szybkość zmiany mocy czynnej i była zsynchronizowana z szybkością zmiany mocy czynnej. Sterowanie współczynnikiem mocy biernej w funkcji generowanej mocy czynnej polega na poborze mocy biernej po przekroczeniu 50% maksymalnej mocy czynnej.

wymagania stawiane automatyce inwerterow typu a rys5

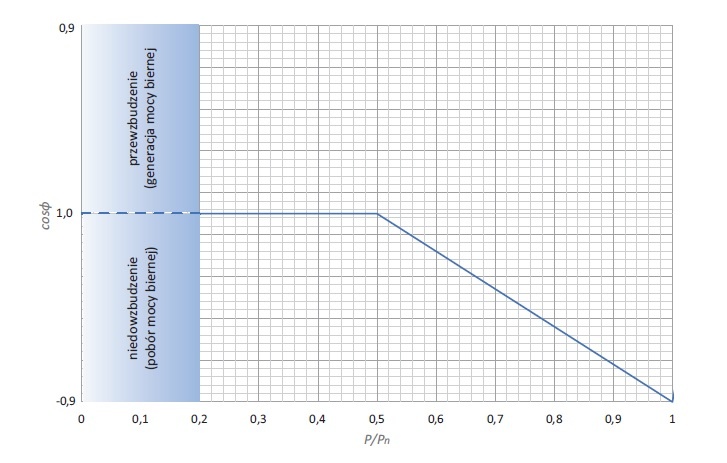

Rys. 5. Charakterystyka sterowania współczynnikiem mocy w funkcji generowanej mocy czynnej cosφ(P) [10–14]

Podsumowanie

Kodeks Sieciowy (NC RfG) jest dokumentem o zasięgu europejskim, który definiuje ogólne wymagania dla jednostek wytwórczych. Wymagania przedstawione w Kodeksie Sieciowym dla jednostek wytwórczych typu A dotyczą głównie stabilności częstotliwościowej oraz trybów sterowania mocą czynną. Szczegółowe wymagania w zakresie przyłączania jednostek wytwórczych do sieci można znaleźć w dokumentach publikowanych przez Operatorów Sieci Dystrybucyjnych. Ponadto w Kodeksie Sieci NC RfG nie ma zapisu, że moduły wytwarzania energii również powinny być certyfikowane na zgodność z wymaganiami określonymi przez OSD.

Wymagania w Kodeksie Sieciowym odnoszą się do jednostek wytwórczych od mocy nie mniejszej niż 0,8 kW, natomiast wymagania zawarte w IRiESD oraz dokumentach [10-14] wskazują również wymagania dla mikroinstalacji. Wynika z tego, że mikroinstalacje muszą spełniać bardziej rygorystyczne wymagania. W Kodeksie Sieciowym nie zdefiniowano wymagań w zakresie regulacji mocy biernej, wymagania te dotyczą jedynie mikroinstalacji do mocy 50 kW. Wymagania wprowadzone w Kodeksie Sieciowym dają Operatorom Sieci Przesyłowych (OSP) możliwość wprowadzenia własnych standardów mieszczących się w granicach wskazanych przez NC RfG.

***
Artykuł był prezentowany w formie referatu podczas XXVII Sympozjum Naukowo-Technicznego „SEMAG 2023”.

Literatura:

Kodeks Sieciowy (NC RfG) – Rozporządzenie Komisji (UE) 2016/631 z dnia 14.04.2016 r., ustanawiające kodeks wymogów w zakresie przyłączenia jednostek wytwórczych do sieci.
Rozporządzenie Ministra Klimatu i Środowiska z dnia 30 listopada 2021 r. w sprawie wymagań technicznych, warunków przyłączania oraz współpracy mikroinstalacji z systemem elektroenergetycznym; załącznik nr 1: Szczegółowe wymagania techniczne w zakresie przyłączania mikroinstalacji do sieci oraz warunki jej współpracy z systemem elektroenergetycznym i szczegółowe warunki przyłączania mikroinstalacji do sieci (uchylony 2.04.2023 r.).
Wymogi ogólnego stosowania wynikające z Rozporządzenia Komisji (UE) 2016/631 z dnia 14 kwietnia 2016 r. ustanawiającego Kodeks Sieci dotyczący wymogów w zakresie przyłączenia jednostek wytwórczych do sieci (NC RfG), PSE SA, Konstancin Jeziorna, 18.12.2018 r.
Norma PN-EN 50549-1:2019 dotycząca przyłączania do sieci dystrybucyjnej nN instalacji wytwórczych aż do typu B włącznie.
Instrukcja ruchu i eksploatacji sieci dystrybucyjnej (IRiESD) – ENEA Operator Sp. z o.o.; obowiązuje od 1.01.2023 r., wersja 2.3.
Instrukcja ruchu i eksploatacji sieci dystrybucyjnej (IRiESD) – TAURON Dystrybucja SA; obowiązuje od 1.07.2022 r.
Instrukcja ruchu i eksploatacji sieci dystrybucyjnej (IRiESD) – PGE Dystrybucja SA; obowiązuje od 20.02.2023 r.
Instrukcja ruchu i eksploatacji sieci dystrybucyjnej (IRiESD) – ENERGA Operator SA; obowiązuje od 1.01.2023 r.
Instrukcja ruchu i eksploatacji sieci dystrybucyjnej (IRiESD) – STOEN Operator Sp. z o.o.; obowiązuje od 1.01.2023 r.
Zbiór wymagań dla modułów wytwarzania energii typu A, w tym mikroinstalacji, ENEA Operator Sp. z o.o.
Zbiór wymagań dla modułów wytwarzania energii typu A, w tym mikroinstalacji – TAURON Dystrybucja SA, wersja z 31.12.2019 r.
Zbiór wymagań dla modułów wytwarzania energii typu A, w tym mikroinstalacji – PGE Dystrybucja SA, wersja 2, 1.01.2020 r.
Zbiór wymagań dla modułów wytwarzania energii typu A, w tym mikroinstalacji – ENERGA Operator SA, wersja z 23.01.2020 r.
Zbiór wymagań dla modułów wytwarzania energii typu A, w tym mikroinstalacji – STOEN Operator Sp. z o.o., wersja z 25.10.2019 r.
