Wymagania techniczne stawiane generacji rozproszonej w aspekcie elektroenergetycznej automatyki zabezpieczeniowej (część 2.)

Wybrane wymagania zawarte w polskich aktach prawnych

dr hab. inż. Marcin Habrych , mgr inż. Karol Świerczyński , dr inż. Bartosz Brusiłowicz | Elektro.info 12/2022 | 2023-01-03

Maksymalny spadek zdolności do generacji mocy przy spadku częstotliwości dla generacji opartej na inwerterach [4]

Odpowiedzią na wymagania stawiane przez Kodeks Sieciowy jest opracowanie przez Polskie Towarzystwo Przesyłu i Rozdziału Energii Elektrycznej (PTPiREE) na zlecenie Polskich Sieci Elektroenergetycznych (PSE) „Wymogów ogólnego stosowania wynikających z Rozporządzenia Komisji (UE) 2016/631 z dnia 14 kwietnia 2016 r., ustanawiającego Kodeks Sieci dotyczący wymogów w zakresie przyłączenia jednostek wytwórczych do sieci (NC RfG)” [4], opublikowanych w roku 2018.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapoczątkowano już w latach 70. XX wieku. Obecnie przez „inteligentny” rozumie się budynek wyposażony w odpowiednie urządzenia techniczne i taki, w którym zachodzi możliwość...

W artykule:

Wymogi dotyczące jednostek wytwórczych kategorii B
Wymogi dotyczące jednostek wytwórczych kategorii C
Wymagania zawarte w Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej
Wnioski

Wymagania dotyczące wahań częstotliwości są zbieżne z zapisami zawartymi w Kodeksach Sieciowych, uzupełnione zostały jednak o szczegółowe wartości prędkości zmian częstotliwości. Generacja rozproszona powinna pozostać w trybie pracy dla wartości pochodnej częstotliwości po czasie – mierzonej w przesuwnym oknie pomiarowym o długości 500 ms – wynoszącej nie więcej niż 2 Hz/s. Dopuszcza się większe wartości pochodnej, o ile nie kolidują one z nastawami zabezpieczeń odpowiedzialnych za detekcję pracy wyspowej.

Wymogi dotyczące jednostek wytwórczych kategorii B

W dokumencie określone zostały domyślne wartości dotyczące regulacji mocy czynnej w trybie LFSM-O. Zalecany próg częstotliwości wynosi 50,2 Hz, natomiast ustawienia statyzmu to 5%. Przedstawione zostały także szczegółowe minima regulacyjne dla różnego rodzaju jednostek wytwórczych. Przykładowa charakterystyka dla generacji inwerterowej przedstawiona została na rysunku 1.

wymagania techniczne stawiane generacji rozproszonej rys1 1

Rys. 1. Maksymalny spadek zdolności do generacji mocy przy spadku częstotliwości dla generacji opartej na inwerterach [4]

Kolejnym istotnym wymaganiem stawianym przez Kodeks Sieciowy jest zachowanie się jednostek wytwórczych w przypadku zwarć symetrycznych i niesymetrycznych. Właściwość tę opisuje charakterystyka FRT przedstawiona na rysunku 2. Jest ona aktualna dla obu rodzajów zwarć, jednak w przypadku zwarcia niesymetrycznego zdolność jednostki do utrzymywania się w pracy dotyczy przebiegu napięcia międzyfazowego o najmniejszej amplitudzie.

wymagania techniczne stawiane generacji rozproszonej rys2 1

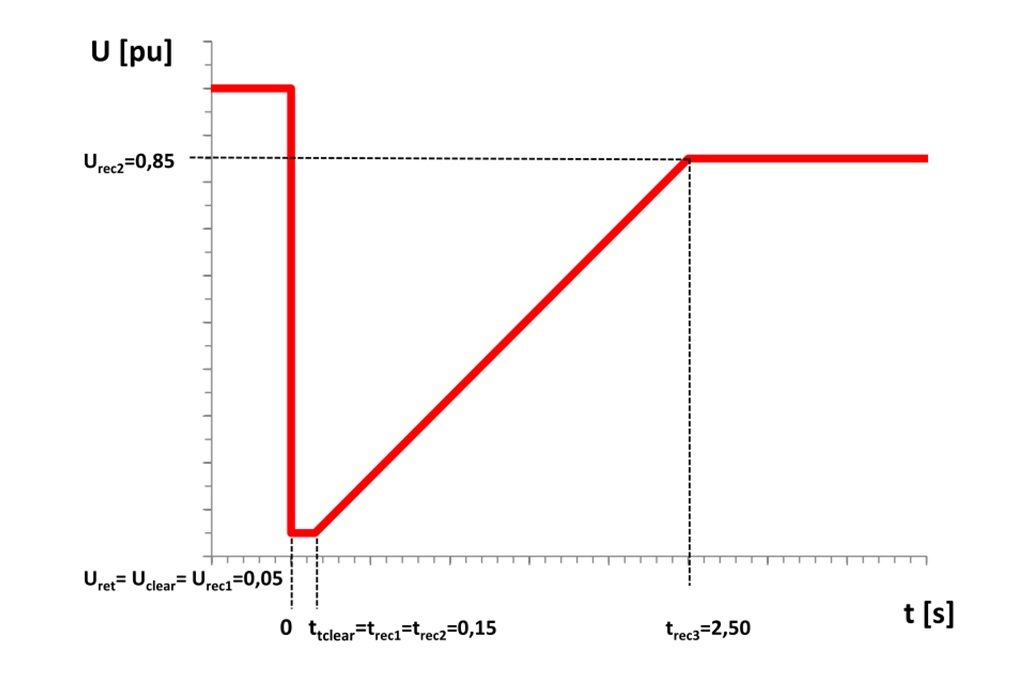

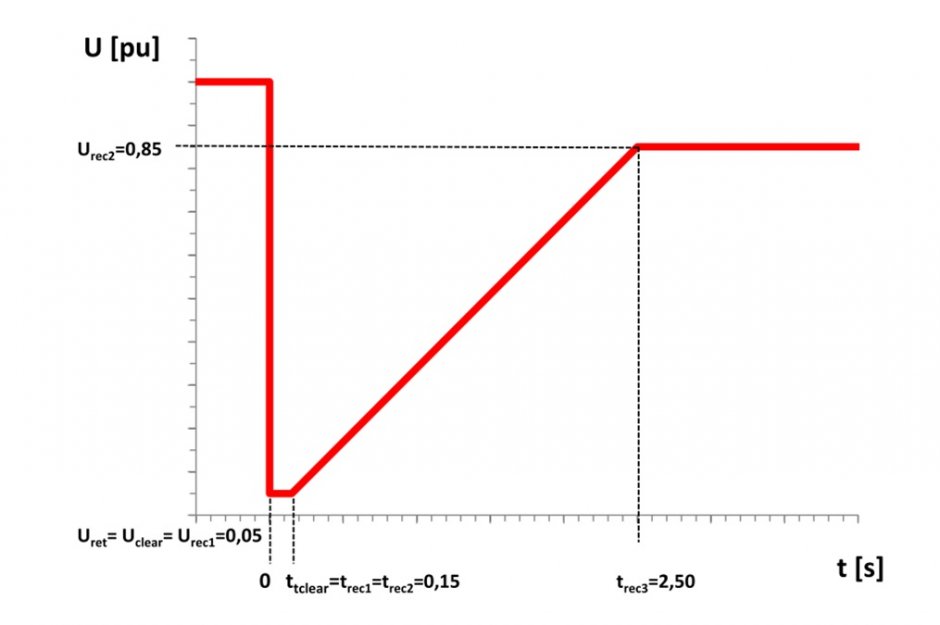

Rys. 2. Krzywa FRT dla inwerterowej jednostki wytwórczej typu B [4]

Polskie wymogi definiują także sposób ponownego przyłączenia jednostki do sieci po awaryjnym wyłączeniu. Spełnione muszą zostać łącznie wszystkie warunki, tj.: częstotliwość napięcia w sieci mieści się w przedziale od 49,00 do 50,05 Hz oraz wartość napięcia w punkcie przyłączenia mieści się w przedziale napięć dopuszczalnych, określonych we właściwych regulacjach prawnych – wtedy po nastawionej zwłoce czasowej (min. 60 s) następuje ponowne załączenie jednostki wytwórczej.

Ponadto generacja rozproszona kategorii B powinna posiadać zdolności zapewnienia produkcji oraz poboru mocy biernej przy współczynniku mocy cosφ = 0,95 w punkcie przyłączenia do sieci. Właściwość tę opisuje szczegółowo charakterystyka przedstawiona na rysunku 3.

wymagania techniczne stawiane generacji rozproszonej rys3

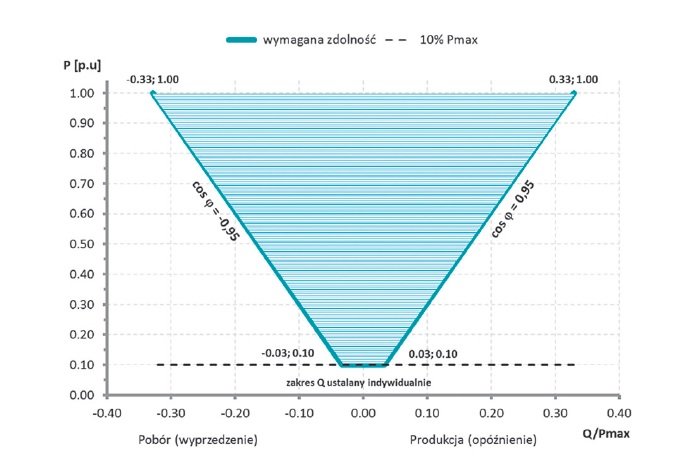

Rys. 3. Profil P-Q/P_max dla inwerterowej jednostki wytwórczej typu B [4]

Zaobserwować można, że wymagana charakterystyka mieści się w obwiedni opisanej szczegółowo w Kodeksie Sieciowym.

Opisane przez PTPiREE wymogi nawiązują także do generacji szybkiego prądu zwarciowego przez rozproszone jednostki wytwórcze. Właściwość tę opisuje rysunek 4.

wymagania techniczne stawiane generacji rozproszonej rys4

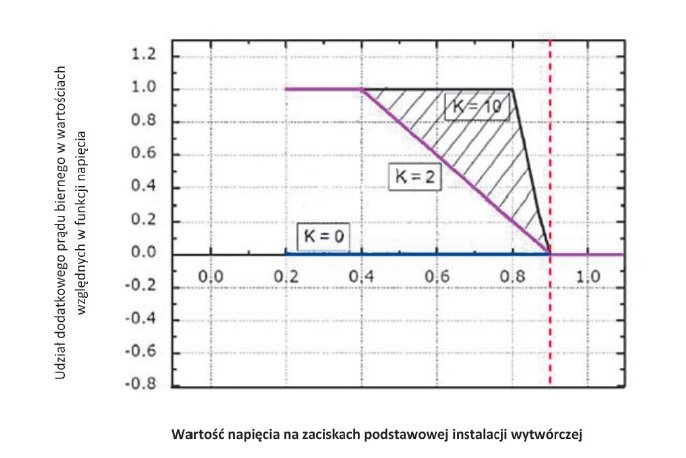

Rys. 4. Zdolność do generacji szybkiego prądu zwarciowego [4]

Charakterystyka ta może być odpowiednio modelowana przez zmianę współczynnika K w zakresie od 2 do 10. Źródło rozproszone powinno być zdolne do generacji 90% dodatkowego prądu biernego w czasie nieprzekraczającym 60 ms, a sama wartość docelowa tego prądu powinna być osiągnięta z dokładnością –10%/+20% w czasie 100 ms od chwili wystąpienia odchyłki napięcia [4].

Wymogi dotyczące jednostek wytwórczych kategorii C

Analizowany dokument stawia również wymagania jednostkom wytwórczym kategorii C. Podobnie jak w przypadku Kodeksu Sieciowego generacja rozproszona większej mocy spełniać musi warunki dotyczące typu poprzedniego, a także te dodatkowe. Pierwszą różnicą jest konieczność regulacji mocy czynnej w trybie LFSM-U. Zalecany próg częstotliwości wynosi 49,8 Hz, natomiast ustawienia statyzmu także wynoszą 5%.

W razie konieczności OSD może wystąpić o doposażenie generacji rozproszonej kategorii C w zabezpieczenia napięciowe. Ich nastawy powinny spełniać dwa warunki: nastawa zabezpieczeń podnapięciowych powinna być niższa niż minimalna wartość napięcia, przy której jednostka powinna zachować zdolność do pracy w sieci, natomiast nastawa zabezpieczeń nadnapięciowych powinna być wyższa niż maksymalna wartość napięcia, przy której jednostka powinna zachować zdolność do pracy w sieci.

W przypadku profilu U-Q/P_max, których obwiednie zostały przedstawione w poprzednich rozdziałach, wymagania opisane przez PTPiREE nie uwzględniają źródeł rozproszonych przyłączonych do sieci średniego napięcia. Dotyczą one głównie sieci przesyłowej. Jednak dostępne są charakterystyki opisujące profil P-Q/P_max, którego kształt jest podobny jak dla jednostek typu B (rys. 3.).

Opisane w rozdziale wymogi powinny być stosowane przez poszczególnych Operatorów Sieci Dystrybucyjnych (OSD) oraz zawarte w Instrukcjach Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD).

Wymagania zawarte w Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej

Ogólnodostępnym dokumentem, który w sposób najbardziej bezpośredni reguluje kwestie prawne związane z przyłączaniem generacji rozproszonej do sieci dystrybucyjnej, jest Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD). Zawiera ona zbiór szczegółowych wymagań dotyczących różnego rodzaju urządzeń, jednak na potrzeby artykułu omówione zostaną wymogi techniczne stawiane rozproszonym jednostkom wytwórczym w aspekcie elektroenergetycznej automatyki zabezpieczeniowej. Na podstawie Rozporządzenia Komisji (UE) 2016/631 z dnia 14 kwietnia 2016 r. ustanawiającego Kodeks Sieci dotyczący wymogów w zakresie przyłączenia jednostek wytwórczych do sieci (Dz. Urz. UE L 112/1 z 27.04.2016 r.) [3] w IRiESD zostały zawarte informacje dotyczące podziału modułów wytwarzania energii ze względu na ich maksymalne moce wytwórcze. Wyszczególnione zostały cztery kategorie modułów, tj.: A, B, C, D, odpowiadające różnym poziomom mocy. Ich wartości graniczne różnią się od proponowanych, zawartych w Kodeksie Sieciowym, i zostały przedstawione w tabeli 1.

wymagania techniczne stawiane generacji rozproszonej tab1

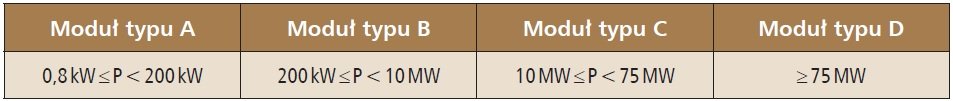

Tab. 1. Wartości graniczne progów dla modułów wytwarzania energii typu A, B, C i D [5]

wymagania techniczne stawiane generacji rozproszonej tab2

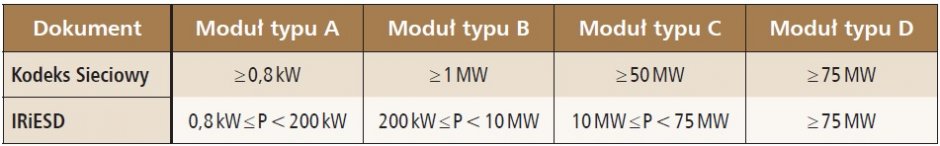

Tab. 2. Podział modułów wytwarzania według różnych dokumentów

W ramach artykułu autorzy skupią się na najbardziej rozpowszechnionych w przypadku sieci średnich napięć modułach typu B (np. farmy fotowoltaiczne) i typu C (np. farmy wiatrowe).

IRiESD szczegółowo określa wymagania dotyczące automatyki zabezpieczeniowej, które w poprzednio analizowanych dokumentach były przedstawione ogólnikowo. Zgodnie z zapisami zawartymi w IRiESD urządzenia EAZ instalowane w sieciach dystrybucyjnych powinny zapewniać odpowiednią szybkość działania, czułość w wykrywaniu zakłóceń, wybiórczość, selektywność oraz niezawodność. W celu zapewnienia selektywności zalecane jest stopniowanie nastaw czasowych zabezpieczeń co 0,3 s, w przypadku stosowania obecnie najbardziej rozpowszechnionych zabezpieczeń cyfrowych. Ponadto poszczególne zabezpieczenia i ich nastawy należy dobierać tak, aby każde zabezpieczenie było rezerwowane przez zabezpieczenia sąsiednich elementów systemu elektroenergetycznego.

Dobór kryteriów zabezpieczeniowych implementowanych w przekaźnikach cyfrowych w polach rozdzielnicy SN w Głównym Punkcie Zasilającym (GPZ) zależy między innymi od funkcji, którą pełni dana linia średniego napięcia. W przypadku linii SN, do których jednocześnie przyłączone są jednostki wytwórcze oraz odbiorcy, pola powinny być wyposażone w:

1) zabezpieczenia od skutków zwarć międzyfazowych; zalecane są zabezpieczenia nadprądowe zwłoczne i zwarciowe o charakterystykach niezależnych, każde z nich powinno mieć możliwość wprowadzenia blokady kierunkowej; zaleca się taki dobór nastaw, aby blokada kierunkowa konieczna była tylko dla zabezpieczenia nadprądowego zwłocznego,

2) zabezpieczenia od skutków zwarć doziemnych, działające na wyłączenie lub na sygnalizację; działanie zabezpieczeń ziemnozwarciowych na sygnalizację jest dopuszczalne (z wyjątkiem sieci z punktem neutralnym uziemionym przez rezystor) w wypadku braku technicznej możliwości zapewnienia selektywnego wyłączania – pod warunkiem zachowania wymogów ochrony przeciwporażeniowej w zasilanej sieci,

3) układy automatyki wielokrotnego SPZ z możliwością jej programowania i blokowania, jeśli przyłączona linia jest napowietrzna lub napowietrzno-kablowa,

4) zabezpieczenia nad- i podczęstotliwościowe – zalecane są zabezpieczenia wyposażone w kryterium df/dt,

5) zabezpieczenia nad- i podnapięciowe zasilane z przekładników napięciowych umieszczonych za wyłącznikiem,

6) blokadę załączenia w przypadku obecności napięcia w linii, jeśli istnieje prawdopodobieństwo utrzymania się elektrowni lokalnej w pracy wyspowej; każde ręczne, zdalne i automatyczne załączenie linii powinno być poprzedzone kontrolą napięcia i ewentualną blokadą w przypadku istnienia napięcia w linii; zabezpieczenie wymaga zainstalowania przekładników napięciowych za wyłącznikiem pola,

7) układy połączeń umożliwiające współpracę z zabezpieczeniem szyn zbiorczych i układem lokalnej rezerwy wyłącznikowej.

W przypadku linii SN współpracującej wyłącznie z jednostkami wytwórczymi pola powinny być wyposażone analogicznie jak w poprzednim przypadku, z wyjątkiem punktów 3) i 5).

Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej opisuje także wymagania w zakresie EAZ dla jednostek wytwórczych w zależności od poziomu napięć w sieci, do której są one przyłączone. Generacja rozproszona przyłączona do sieci poprzez transformatory nn/SN (np. farma fotowoltaiczna) powinna być wyposażona w zabezpieczenia:

1) nadprądowe od skutków zwarć międzyfazowych zwłoczne i/lub zwarciowe,

2) nad- i podnapięciowe,

3) nad- i podczęstotliwościowe,

4) ziemnozwarciowe,

5) od pracy wyspowej.

Ponadto jednostki wytwórcze o mocy 25 MVA i większej należy wyposażać w zabezpieczenia różnicowoprądowe, przy czym OSD może zdecydować o potrzebie stosowania zabezpieczeń różnicowoprądowych dla poszczególnych rodzajów jednostek wytwórczych o mocy mniejszej. Generacja rozproszona oparta na inwerterach musi zostać dodatkowo wyposażona w urządzenia pozwalające na kontrolowanie i utrzymywanie zadanych parametrów jakościowych energii elektrycznej.

IRiESD stawia szczegółowe wymagania dla jednostek wytwórczych przyłączanych do sieci dystrybucyjnej tylko w przypadku farm wiatrowych przyłączanych do sieci o napięciu 110 kV. Pracę tych urządzeń opisują charakterystyki FRT (rys. 5.), a także charakterystyka regulacji częstotliwości w trybie LFSM-O (rys. 6.).

wymagania techniczne stawiane generacji rozproszonej rys5

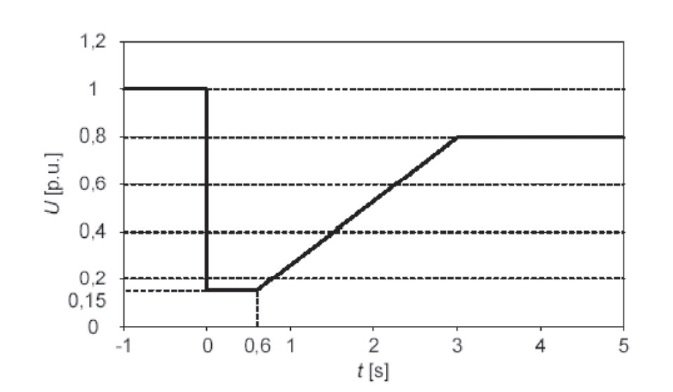

Rys. 5. Charakterystyka FRT dla farmy wiatrowej przyłączonej do sieci 110 kV [5]

wymagania techniczne stawiane generacji rozproszonej rys6

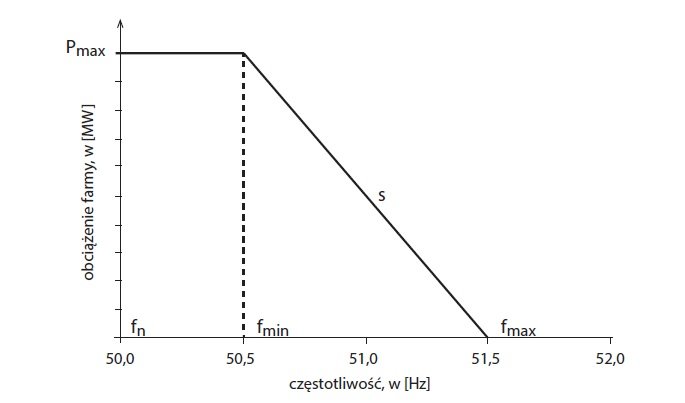

Rys. 6. Charakterystyka regulacji częstotliwości dla farmy 110 kV [5]

Ponadto, zgodnie z zapisami IRiESD, podczas produkcji mocy czynnej farma wiatrowa przyłączona do sieci 110 kV musi mieć możliwość pracy ze współczynnikiem mocy w miejscu przyłączenia do sieci w granicach od 0,95 (indukcyjny) do 0,95 (pojemnościowy), w pełnym zakresie obciążenia farmy. Jest to pewnego rodzaju nawiązanie do zapisów zawartych we wcześniej przytoczonych dokumentach. Jednakże w IRiESD brakuje szczegółowych wymagań dotyczących innego rodzaju źródeł rozproszonych (np. farm fotowoltaicznych).

Wnioski

Zdaniem autorów wprowadzenie Kodeksu Sieciowego przyczyniło się do wzrostu zainteresowania kwestiami regulacji prawnych dotyczących generacji rozproszonej. Kodeks Sieciowy jest pewnego rodzaju szkicem, na podstawie którego powinny być tworzone nowe zapisy dotyczące wymagań stawianych rozproszonym jednostkom wytwórczym zarówno w aspekcie elektroenergetycznej automatyki zabezpieczeniowej, jak i kwestii związanych z regulacją parametrów sieciowych. Obecny zakres IRiESD powinien zostać uzupełniony na podstawie opracowanego przez PTPiREE zbioru wymogów. Ponadto warto zauważyć, że pewne regulacje zawarte w polskich przepisach odbiegają od Kodeksu Sieciowego. Rozbieżność ta jest najbardziej zauważalna w podziale jednostek wytwórczych na kategorie i została przedstawiona w tabeli 2.

Podsumowując: należy kontynuować prace związane z ujednoliceniem wymagań stawianych jednostkom wytwórczym, tak aby każda z kwestii była jasno i szczegółowo zdefiniowana. Pozwoli to poprawić niezawodność pracy jednostek wytwórczych przyłączonych do sieci dystrybucyjnej.

* * *
Artykuł prezentowany w formie referatu podczas XXVI Sympozjum Naukowo-Technicznego „SEMAG 2022”

Literatura

Renewable Energy Installed Capacity Continent Wise and Its Growth From 2012 to 2021, https://www.irena.org/publications/2022/Apr/Renewable Capacity Statistics 2022.
D. Lagos, V. Papaspiliotopoulos, G. Korres,
N. Hatziargyriou, Microgrid Protection Against Internal Faults: Challenges in Islanded and Interconnected Operation, IEEE Power and Energy Magazine, vol. 19, no. 3, pp. 20–35, May–June 2021, doi: 10.1109/MPE.2021.3057950.
Rozporządzenie Komisji (UE) 2016/631 z dnia 14 kwietnia 2016 r.
PTPiREE, Propozycja wymogów wynikających z NC RfG na podstawie Rozporządzenia Komisji (UE) 2016/631 z dnia 14 kwietnia 2016 r., ustanawiającego Kodeks Sieci dotyczący wymogów w zakresie przyłączenia jednostek wytwórczych do sieci – 2017 r.
Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej, TAURON Dystrybucja S.A.
