Podtrzymanie zasilania w układach elektronicznych na przykładzie zabezpieczeń energetycznych

mgr inż. Witold Kardyś , mgr inż. Jerzy Chudorliński | elektro.info 11/2011 | 2011-11-16

Schemat przyłączenia układu podtrzymania do systemu zasilania urządzenia

W systemach elektronicznych często zachodzi potrzeba zapewnienia pracy urządzenia przez określony czas po zaniku napięcia zasilania. Związane jest to z koniecznością realizacji szeregu funkcji przygotowujących system do wyłączenia oraz sygnalizacją tego stanu do zewnętrznych systemów. Istnieje również konieczność przesłania informacji diagnostycznych o monitorowanym systemie do systemu nadrzędnego.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapoczątkowano już w latach 70. XX wieku. Obecnie przez „inteligentny” rozumie się budynek wyposażony w odpowiednie urządzenia techniczne i taki, w którym zachodzi możliwość...

Znane w niektórych zastosowaniach są układy wczesnego ostrzegania o zaniku napięcia, i zabezpieczanie przed utratą danych z energii zgromadzonej w kondensatorze wejściowym zasilacza. Czas podtrzymania zasilania zazwyczaj waha się od pojedynczych do kilkudziesięciu milisekund. Dane w tym czasie zapisywane są do pamięci nieulotnej urządzenia i wykorzystywane powtórnie dla odtworzenia stanu urządzenia po powrocie zasilania. Wydłużenie czasu pracy w przypadku zapadu napięcia wiąże się ze znaczącym zwiększeniem pojemności wejściowej zasilacza, co nie jest uzasadnione ekonomicznie. Takie rozwiązanie sprawdza się dobrze w prostych systemach elektronicznych, w których nie ma potrzeby archiwizacji bądź przesyłania dużej ilości danych. W pozostałych przypadkach konieczne jest zapewnienie podtrzymania zasilania urządzenia za pomocą odpowiednio pojemnego zasobnika energii.

Przykładem układów wymagających podtrzymania zasilania przez czas dłuższy niż możliwy do uzyskania w konwencjonalnym zasilaczu jest elektroenergetyczna automatyka zabezpieczeniowa EAZ. Są to elektroniczne urządzenia zabezpieczeniowe stosowane w energetyce. Urządzenia z rodziny elektroenergetycznej automatyki zabezpieczeniowej EAZ stosowane w systemach elektroenergetycznych wymagają zapewnienia podwyższonej niezawodności ich zasilania. Najczęściej spotykanym rozwiązaniem zasilania tego typu układów jest pobieranie napięcia pomocniczego z zabezpieczanej linii lub transformatora. W przypadku zaniku napięcia w linii następuje również wyłączenie zabezpieczeń elektronicznych. Zależność pracy urządzeń zabezpieczających od obecności napięcia w linii jest sytuacją niekorzystną z punktu widzenia bezpieczeństwa. Zanik napięcia spowodowany wystąpieniem zwarcia w linii może uniemożliwić realizację funkcji zabezpieczeniowych.

Dodatkowym mankamentem zaniku napięcia pomocniczego, zasilającego urządzenie zabezpieczeniowe, jest brak możliwości wysłania komunikatu o awarii oraz informacji diagnostycznych poprzez dostępne media transmisyjne. Ilość koniecznych do przesłania danych, takich jak spróbkowane przebiegi prądów i napięć z przedziału czasowego przed wystąpieniem awarii, jest zwykle na tyle duża, że czas transmisji przekracza czas pracy urządzenia zabezpieczeniowego po odłączeniu zasilania. Stosowane w energetyce systemy automatyki SZR (Samoczynne Załączenie Rezerwy) oraz SPZ (Samoczynne Ponowne Załączenie) zapewniają zwykle przywrócenie zasilania w czasie nieprzekraczającym kilkudziesięciu sekund.

Układy podtrzymania napięcia pomocniczego

Aby zminimalizować niebezpieczeństwo wystąpienia zaniku zasilania urządzenia zabezpieczeniowego stosuje się układy podtrzymania napięcia pomocniczego. Stosowane są rozwiązania zawierające baterię akumulatorów, które zapewniają podtrzymanie napięcia pomocniczego przez długi czas ze znaczną mocą dysponowaną. Rozwiązanie takie wymaga jednak dodatkowych układów ładowania, monitorowania sprawności baterii akumulatorów oraz jej serwisowania. Istotnym problemem są też znaczące koszty oraz rozmiary takiego rozwiązania.

Odmianą tego typu rozwiązań dla pojedynczych urządzeń EAZ są zasilacze awaryjne UPS. Jest to sposób kosztowny, przy zastosowaniu profesjonalnych, przemysłowych rozwiązań tych urządzeń. Rozwiązanie polegające na doprowadzeniu napięcia pomocniczego z niezależnej linii zasilającej jest często niemożliwe. Długi czas pracy z zasobnika rezerwowego nie jest zwykle niezbędny. Możliwe jest zastosowanie układu podtrzymania zasilania o krótkim czasie pracy, służącego podtrzymaniu zasilania urządzenia EAZ do momentu zadziałania automatyki SPZ lub SZR oraz do momentu zakończenia wysyłania informacji diagnostycznych za pomocą wykorzystywanego medium transmisyjnego.

Zastosowanie superkondensatorów jako zasobników energii

Proponowanym sposobem podtrzymania zasilania w przedstawionych warunkach jest wykorzystanie kondensatora dwuwarstwowego, powszechnie znanego pod nazwą superkondensator (ang. supercapacitor, supercap). Jest to relatywnie nowy typ elementu elektronicznego o właściwościach zbliżonych do klasycznego kondensatora elektrolitycznego, lecz o znacznie większej pojemności. Najważniejszą cechą superkondensatora jest bardzo duża pojemność elementu, a przez to bardzo duża gęstość energii na jednostkę masy, sięgająca 10 Wh/kg dla typowych rozwiązań. Przykładowy, zastosowany superkondensator posiada pojemność 310 F, kształt walca o średnicy 33 mm i wysokości 61 mm, a jego masa wynosi 60 g. Maksymalne napięcie jego pracy wynosi 2,7 V, co pozwala zgromadzić energię 1130 J, czyli 0,31 Wh. Oznacza to, że gęstość energii dla tego kondensatora wynosi 5,2 Wh/kg.

Należy zwrócić uwagę, że wartość ta jest znacząco niższa od gęstości energii oferowanych przez współczesne ogniwa litowo-jonowe oraz litowo-polimerowe, gdzie sięga 150 Wh/kg w typowych zastosowaniach. Przykładowe ogniwo LiPo o pojemności 1100 mAh przy napięciu nominalnym 3,7 V, mające masę 58 g, posiada energię 4,07 Wh, co oznacza gęstość energii 70 Wh/kg. Ogniwa chemiczne posiadają jednak istotną wadę w postaci szybkiego zużycia ogniwa. Typowe ogniwo ma żywotność od kilkuset do tysiąca cykli ładowaniarozładowania. Dodatkowo, ogniwo zmienia swoje parametry w zależności od temperatury, a jego żywotność maleje z jej wzrostem. Superkondensatory pozbawione są tych niedogodności. Czas ich życia wynosi od kilkuset tysięcy do kilku milionów cykli ładowania-rozładowania, a parametry w mniejszym stopniu zależą od temperatury. Wadą superkondensatorów jest niskie dopuszczalne napięcie pracy, wynoszące typowo 2,7 V na pojedynczy element. Oznacza to konieczność łączenia superkondensatorów szeregowo lub stosowania przetwornic podwyższających napięcie.

Włączenie superkondensatora w system zasilania

Układ podtrzymania zasilania, wykorzystujący superkondensator musi współpracować z zasilaczem sieciowym urządzenia pracując jako zasilacz buforowy. W czasie obecności głównego napięcia zasilania, klucz elektroniczny zawarty w zasilaczu buforowym łączy szynę zasilania urządzenia z wyjściem zasilacza sieciowego. Moc wyjściowa zasilacza sieciowego jest dobrana w taki sposób, by zapewnić rezerwę mocy względem potrzeb bieżących zasilanych obwodów. Rezerwa ta wykorzystywana jest przez zasilacz buforowy do ładowania superkondensatora.

Zasilacz buforowy na bieżąco monitoruje moc pobieraną przez układ zasilany oraz rezerwę mocy zasilacza sieciowego i przekazuje nadwyżki energii do superkondensatora. Zapobiega to przeciążaniu zasilacza sieciowego, a jednocześnie optymalnie wykorzystuje jego rezerwę mocy. Schemat ideowy budowy takiego systemu zasilania przedstawiono na rysunku 1.

Załóżmy, że konieczne jest podtrzymanie zasilania urządzenia zabezpieczeniowego o maksymalnym poborze mocy 10 W, przy czym średni pobór mocy wynosi typowo 6 W. Zasilacz posiada maksymalną moc wyjściową 12 W. Oznacza to, że dysponowana rezerwa mocy waha się w zakresie od 2 do 6 W.

Aby zmaksymalizować wykorzystanie energii zgromadzonej w superkondensatorze, zasilacz buforowy wyposażony jest w przetwornicę impulsową zdolną do pracy przy niskich napięciach wejściowych. W opracowanym rozwiązaniu, przy maksymalnym obciążeniu przetwornicy napięcie odcięcia wynosi 1 V. W przykładowym kondensatorze 310 F naładowanym do napięcia 2,7 V, zgromadzona jest energia 1130 J. Jeśli założymy, że zastosowana przetwornica podwyższająca napięcie wyłączy się, gdy napięcie kondensatora osiągnie wartość 1 V, pozostanie w nim 155 J energii. Oznacza to, że sprawność odzysku energii z zastosowanego kondensatora wynosić będzie 86%. Wartość ta nie zależy od pojemności kondensatora, a jedynie od napięć jego ładowania i rozładowania. Kolejnym elementem wpływającym na ilość energii uzyskanej na wyjściu układu jest sprawność przetwornicy podwyższającej napięcie. Można przyjąć, że sprawność ta wyniesie średnio 85%. Ostatecznie, sprawność układu podtrzymania zasilania wyniesie 73%. Dla opracowanej aplikacji zaproponowany układ zasilania jest w stanie podtrzymać pracę urządzenia przez 82 sekundy. Jak zaznaczono wcześniej, jest to czas dostatecznie długi, by nastąpiło przywrócenie zasilania w sytuacji zadziałania automatyki SZR lub pierwszych cykli SPZ.

Na podstawie danych na temat średniego i maksymalnego poboru mocy przez układ zasilany, można oszacować maksymalny oraz średni czas ładowania superkondensatora. Uśredniona sprawność przetwornicy obniżającej, służącej do ładowania kondensatora, wynosi 85%. Średni czas ładowania superkondensatora od napięcia 1 V do napięcia 2,7 V, przy rezerwie mocy zasilacza wynoszącej 6 W, wynosi około 190 sekund, czyli nieco ponad 3 minuty. Maksymalny czas ładowania należy wyliczyć przy założeniu, że napięcie początkowe na kondensatorze jest zerowe, a rezerwa mocy zasilacza wynosi 2 W. Czas ten wyniesie wtedy 680 sekund, czyli ponad 11 minut. Wyliczone czasy ładowania są znacząco mniejsze niż czasy ładowania dostępnych ogniw chemicznych.

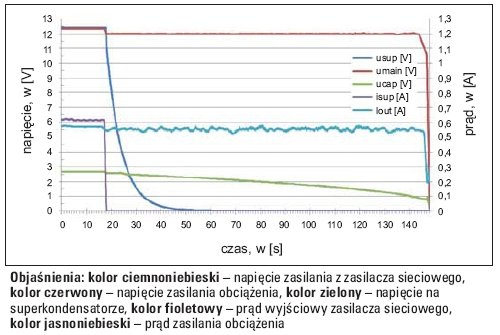

Na rysunku 2. i rysunku 3. przedstawiono przebiegi napięć i prądów, uzyskane podczas pracy zaprojektowanego układu podtrzymania zasilania. Zostały one osiągnięte za pomocą rejestratora wbudowanego w układ modelowy. W rejestratorze dokonano zapisu parametrów elektrycznych co 0,1 sekundy, pracując w trybie bufora kołowego, aż do chwili zaniku napięcia podtrzymywanego. Rysunek 2. przedstawia pracę układu przy obciążeniu wynoszącym 6 W, co odpowiada średniemu poborowi mocy przez urządzenie zabezpieczeniowe.

Na wykresie widoczny jest zanik napięcia zasilacza sieciowego w 18 sekundzie rejestracji. Napięcie wyjściowe zasilacza buforowego zostaje utrzymane poprzez załączenie układu podtrzymania. Przed chwilą zaniku napięcia zewnętrznego, superkondensator był naładowany do napięcia nominalnego 2,7 V. Widoczne jest rozładowanie kondensatora do napięcia poniżej 1 V. W 145 sekundzie rejestracji następuje obniżenie napięcia wyjściowego z powodu niezdolności przetwornicy do pracy z tak niskim napięciem wejściowym (napięcie wyjściowe jest 15-krotnie wyższe od napięcia wejściowego). Po obniżeniu napięcia wyjściowego do wartości 10,5 V następuje wyłączenie układu. Czas podtrzymania zasilania wyniósł 127 sekund.

Rysunek 3. przedstawia pracę układu przy obciążeniu 12 W, które jest większe niż maksymalna, teoretyczna moc pobierana przez obciążenie. Widoczne jest obniżenie się napięcia wyjściowego w 74 sekundzie rejestracji, spowodowane niewydolnością przetwornicy podwyższającej napięcie. Po zredukowaniu obciążenia, napięcie powraca do wartości zadanej, a ostateczne wyłączenie układu następuje w 85 sekundzie rejestracji. Podtrzymanie zasilania trwało 62 sekundy z mocą oddawaną 12 W oraz dalsze 11 sekund z mocą 6 W. Należy zwrócić uwagę, że przetwornica podwyższająca napięcie musi charakteryzować się możliwie dużą sprawnością w zakresie niskich napięć wejściowych. Oznacza to, że należy w niej wykorzystać topologię z aktywnym prostownikiem w postaci klucza MOS, a tranzystor kluczujący przetwornicy musi charakteryzować się niskimi stratami mocy w stanie przewodzenia.

W czasie pracy przetwornicy z mocą wyjściową 10 W, przy napięciu na superkondensatorze wynoszącym 1 V i przy sprawności 85%, prąd wejściowy przetwornicy osiąga wartość 12 A. Zastosowane elementy przetwornicy muszą być przystosowane do pracy z tak dużymi prądami. W szczególności należy pamiętać, by zastosowana cewka indukcyjna nie ulegała nasyceniu przy maksymalnym prądzie wejściowym przetwornicy. Jednocześnie, z uwagi na krótkotrwałość pracy przetwornicy, efekty termiczne strat energii w elementach nie są krytyczne dla poprawnego działania układu. Pozwala to zastosować elementy o niewielkich gabarytach.

W przypadku konieczności dostarczenia do obciążenia mocy o większej wartości należy rozważyć zastosowanie dwóch lub więcej superkondensatorów połączonych szeregowo, co pozwoli osiągnąć większą sprawność odzysku energii oraz poprawi warunki pracy przetwornicy podwyższającej napięcie w zasilaczu buforowym. Szeregowe łączenie superkondensatorów sprawia jednak trudności z uwagi na konieczność zastosowania układu balansowania napięć poszczególnych kondensatorów.

W związku z dużą energią gromadzoną w kondensatorach balansowanie to powinno mieć charakter aktywny, co komplikuje układ ładowania zasobnika energii. Niezastosowanie układu balansującego doprowadzi do zniszczenia jednego z superkondensatorów, a w konsekwencji do zniszczenia całego układu podtrzymania zasilania. Przeładowanie (naładowanie do zbyt wysokiego napięcia) superkondensatora jest niebezpieczne i może doprowadzić do jego eksplozji z uwagi na dużą ilość energii wydzielającej się we wnętrzu kondensatora w momencie jego elektrycznego przebicia.

Podsumowanie

Zastosowanie układu podtrzymywania zasilania, wykorzystującego superkondensator, w elektronicznych zabezpieczeniach energetycznych pozwala znacząco podnieść niezawodność pracy tych zabezpieczeń w sytuacjach zaników zasilania pomocniczego. Stwarza to nowe możliwości sygnalizacji zaników zasilania oraz wykorzystania automatyki SZR i SPZ, jak również podtrzymania łączności w celu przekazania informacji o zdarzeniu i jego przyczynach. Odbywa się to bez konieczności rozbudowy systemu energetycznego o akumulatorowe zasobniki energii. Miniaturowe rozmiary układów podtrzymania zasilania nowego typu pozwalają na wbudowanie ich w urządzenia elektroenergetycznej automatyki zabezpieczeniowej EAZ, co zmniejsza koszty implementacji takiego systemu oraz pozwala wykorzystać go w rozdzielniach energetycznych o małych gabarytach, jak na przykład rozdzielnie stosowane w górnictwie.

Układ podtrzymywania zasilania, z wykorzystaniem superkondensatora znalazł zastosowanie w urządzeniu UAD 10.1 e-Diagnostyka, by zabezpieczone w ten sposób sygnały i stany urządzenia i mogły być dalej przekazane do analizy poprzez inteligentną sieć teleinformatyczną do e-diagnozowania energetycznych sieci rozdzielczych. Zwiększa to bezpieczeństwo całego systemu energetycznego nadzorowanego w systemie e-Diagnostyki w przypadku awarii zasilania pomocniczego.

Literatura

N. Mohan, T. M. Undeland, W. P. Robbins, Power Electronics, John Wiley&Sons, 2003.
http://www.maxwell.com/products/ultracapacitors/docs/DATASHEET_D_CELLS_1017105.PDF.
