Integracja elementów instalacji klasycznej z systemami automatyki budynkowej na przykładzie LCN i KNX

mgr inż. Andrzej Książkiewicz | elektro.info 3/2017 | 2017-03-31

Artykuł opisuje wybrane aspekty integracji urządzeń „klasycznych” z systemami BAS na przykładzie elementów LCN i KNX.

W systemie LCN wykorzystuje się do transmisji danych
dodatkową żyłę transmisyjną oraz żyłę neutralną tradycyjnej instalacji
elektrycznej.

Zobacz także

AUTOMATION TECHNOLOGY Sp. z o.o. Automation Technology – nowy gracz na rynku

Automation Technology – nowy gracz na rynku

Automation Technology prężnie działa w obszarach energetyki, automatyki przemysłowej oraz robotyki.

mgr inż. Grzegorz Pióro Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Procesowe podejście do redukcji zużycia energii w obiektach technicznych

Redukcja zużycia energii to proces, a nie działanie jednorazowe – wymaga ciągłego monitorowania, analizy danych i korekty pracy systemów. Kluczowe obszary optymalizacji to: systemy HVAC, oświetlenie, urządzenia pomocnicze i kompensacja energii biernej. Największy potencjał oszczędności energii tkwi nie tylko w samych technologiach, ale przede wszystkim w zrozumieniu procesów fizycznych, świadomym dostosowaniu instalacji do rzeczywistych potrzeb operacyjnych oraz precyzyjnym zarządzaniu energią na...

mgr inż. Krzysztof Szymański, mgr inż. Jerzy Żurawski, inż. Beata Kluczberg Zarządzanie energią w budynkach

Zarządzanie energią w budynkach

Ideę inteligentnego budynku zapoczątkowano już w latach 70. XX wieku. Obecnie przez „inteligentny” rozumie się budynek wyposażony w odpowiednie urządzenia techniczne i taki, w którym zachodzi możliwość...

Każdy moduł LCN może dzięki tym dwóm żyłom komunikować się z całą magistralą. Przebieg czasowy telegramu w systemie LCN przedstawiono na rys. 1.

Wykorzystanie konwencjonalnej instalacji poszerzonej o jedną dodatkową żyłę pozwala na prostsze układanie instalacji ze względu na brak dodatkowego przewodu magistralnego. Moduły LCN są chronione przed zwarciem i przepięciem w magistrali sieciowej do 230 V lub 2 kV [1].

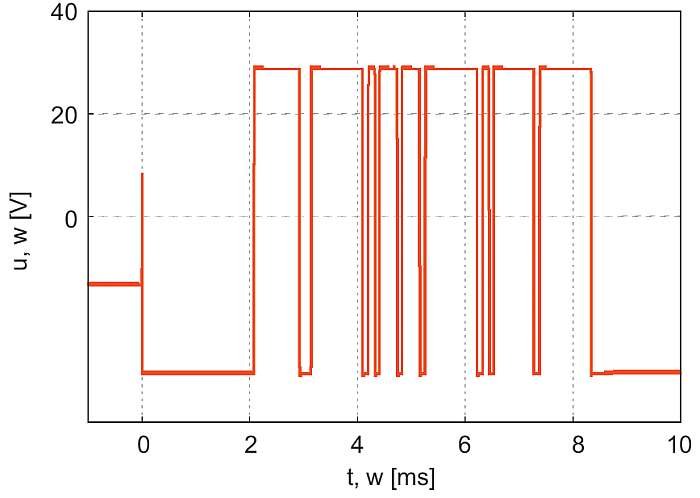

Rys. 1. Przebieg czasowy telegramu w systemie LCN; rys. A Książkiewicz

Podstawowym medium transmisyjnym wykorzystywanym w instalacji KNX jest skrętka dwuparowa. Medium to służy do zapewnienia zasilania urządzeniom magistralnym oraz do przekazywania informacji pomiędzy nimi. Informacje przekazywane są w postaci telegramów (rys. 2.), czyli paczek bitów zawierających dane między innymi o nadawcy, odbiorcy oraz rozkazie do wykonania.

Każde urządzenie magistralne ma swój własny, niepowtarzalny adres fizyczny składający się z trzech liczb. Określają one położenie danego elementu w topologii systemu. Do identyfikacji odbiorcy lub grupy odbiorców wykorzystuje się adres grupowy. Każdy element magistralny może posiadać więcej niż jeden adres grupowy.

Rys. 2. Przebieg czasowy telegramu w systemie KNX; rys. A. Książkiewicz

Nie wszystkie urządzenia wykorzystywane w instalacjach niskiego napięcia mają porty komunikacyjne, które pozwalałyby na przekazywanie informacji o swoim stanie do innych systemów, wykorzystując w tym celu jakiś rodzaj magistrali komunikacyjnej (LCN, KNX, RS485, ModBus).

Rys. 3. Bezpotencjałowy czujnik binarny w systemie LCN [1]; rys. A. Książkiewicz

Często nie warto wykonywać każdego elementu instalacji w jednym systemie ze względu na koszty. Warto jednak wykorzystać np. stan otwarcia okna do sterowania ogrzewaniem. W takich przypadkach można użyć wejścia, które wykorzystuje się jako sygnał. Wyróżnia się trzy podstawowe rodzaje wejść binarnych:

bezpotencjałowe,
niskonapięciowe 24 V,
na napięcie sieciowe 230 V AC.

Bezpotencjałowe wejścia binarne

Wejścia bezpotencjałowe pozwalają w prosty sposób wprowadzić do systemu automatyki budynkowej sygnały z instalacji lub urządzeń niesterowanych, które mają pomocnicze styki sygnalizacyjne. Styki te będą zmieniały swój stan z otwartych na zamknięte i odwrotnie, w zależności od stanu pracy danego urządzenia.

Przykładem wykorzystania styków bezpotenciałowych mogą być kontaktrony zamontowane w ramach okiennych, drzwiach lub czujnikach dymu. Stan otwarcia okna będzie mógł zostać wprowadzony do systemu i na podstawie dostępnych informacji mogą być wykonywane określone działania.

Można wyobrazić sobie sytuację, gdzie wraz z otwarciem okna następuje automatyczne wyłączenie ogrzewania w danym pomieszczeniu. Pozwoli to na ograniczenie zużycia energii cieplnej do ogrzewania pomieszczenia.

Przykładowy schemat podłączenia styków bezpotenciałowych do systemu LCN, z wykorzystaniem czujnika binarnego B3I, przedstawiono na rys. 3.

Element ten umożliwia podłączenie maksymalnie 3 zestyków wolnych od potencjałów. Udostępnia w tym celu wewnętrzne napięcie regulujące 5 V. Każde wejście binarne rozróżnia tylko dwa stany: włączony i wyłączony [1].

W systemie KNX bezpotencjałowe wejścia binarne również są dostępne.

Wejścia bezpotencjałowe często wykorzystuje się w celu podłączenia tradycyjnych łączników klawiszowych do instalacji KNX. Pozwala to na wybranie z szerokiej, pod względem wyglądu, oferty łączników tradycyjnych. Można wykorzystać je między innymi do sterowania instalacją oświetleniową czy roletami.

Sposób podłączenia wejścia bezpotencjałowego z przyciskiem klawiszowym przedstawiono na rys. 4.

Rys. 4. Schemat podłączenia bezpotencjałowego czterokrotnego wejścia binarnego TXB304 [2]; rys. A Książkiewicz

Potencjałowe wejścia binarne

Do wprowadzania sygnałów do systemu można również wykorzystać sygnały napięciowe 230 V. W tym celu stosuje się potencjałowe wejścia binarne. Pozwalają one na wprowadzenie sygnału napięciowego, a następnie przetwarzanie informacji o pojawieniu się napięcia jako sygnału załącz/wyłącz, wysoki/niski itp. Sygnały te mogą pochodzić od czujników ruchu, wyłączników krańcowych lub innych zestyków sygnalizacyjnych [1].

Przy długich przewodach doprowadzających do wejść może pojawić się prąd spoczynkowy w przypadku przesłuchu przewodów, dlatego długość kabla jest ograniczona [1].

Rys. 5. Wejście binarne 6 kanałowe w systemie KNX [2]; rys. A. Książkiewicz

Na rys. 5. przedstawiono przykładowe podłączenie wejścia binarnego uniwersalnego. Urządzenie to pozwala na wprowadzenie do sześciu sygnałów równolegle, przy czym jednocześnie mogą to być sygnały o różnych napięciach. Przedstawione zostało jednoczesne wprowadzenie sygnału 230 V napięcia zmiennego, 24 V napięcia stałego oraz sygnału bezpotencjałowego.

W systemie LCN przykładem wejścia binarnego jest czujnik LCN‑B8H, pozwalający na wprowadzenie do ośmiu sygnałów na napięcie 230 V. Zarówno wejścia binarne potencjałowe oraz bezpotencjałowe mogą być wykorzystane do odczytywania informacji o stanie załączenia urządzenia elektrycznego sterowanego stycznikiem, poprzez dodatkowe styki pomocnicze.

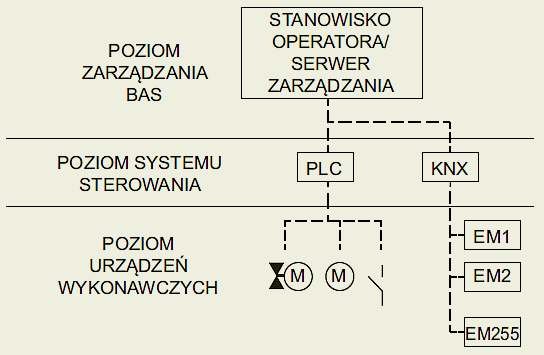

Rys. 6. Hierarchia systemów sterowania w instalacji BAS [3]; rys. A. Książkiewicz

W szczególnie istotnych przypadkach można dołączyć również styki pomocnicze do modułowej aparatury zabezpieczającej i w ten sposób prowadzić nadzór nad elementami klasycznej instalacji elektrycznej.

Wejścia analogowe

Zależności pomiędzy poszczególnymi elementami instalacji można przedstawić w sposób zhierarchizowany (rys. 6.). Najniższy poziom należy do urządzeń wykonawczych. Do sterowanych przez sterowniki PLC można zaliczyć silniki, serwozawory grzewcze czy łączniki. W systemie KNX wliczamy do nich aktory załączające, oświetleniowe czy sensory.

Poziom systemu sterowania obejmuje sterownik PLC oraz część instalacji w systemie KNX.

Nie można wyróżnić pojedynczego elementu instalacji KNX jako sterującego, ponieważ system ten działa w sposób rozproszony i nie powinien posiadać sterownika centralnego.

Do poziomu zarządzania BAS (Building Automation System) można zaliczyć stacje operatorskie lub serwery, których zadaniem jest gromadzenie danych z instalacji, ich analiza oraz wizualizacja. Oprócz tego systemy te mogą sprawować funkcje sterujące i zarządzające całym systemem lub tylko wybranymi jego fragmentami.

Systemy automatyki budynkowej przeznaczone są do sterowania konkretnymi rodzajami odbiorników i instalacji. Do najważniejszych grup tych instalacji można zaliczyć:

oświetlenie,
ogrzewanie
i rolety/żaluzje.

Z tego powodu elementy sterujące systemu zaprojektowane są do realizacji konkretnych zadań.

Przetwarzanie sygnałów analogowych nie jest najczęściej niezbędne, aby zrealizować w pełni funkcjonalne sterowanie obiektem komunalnym. Stąd też wykorzystanie sygnałów w zakresie 0–10 V lub 0–20 mA nie należy do najczęściej wykorzystywanych.

Jeżeli natomiast nastąpi konieczność włączenia takiego sygnału, to można wykorzystać jako element pośredniczący sterownik PLC, który posiada wbudowane (lub w ramach modułu rozszerzającego) wejścia analogowe:

w ramach takiego rozwiązania sygnał analogowy jest przetwarzany przez sterownik PLC, a sygnałem wyjściowym stają się wyjścia cyfrowe bądź przekaźnikowe;
następnie, korzystając z właściwych wejść binarnych, można te sygnały wprowadzić do systemu automatyki budynkowej.
Wadą takiego rozwiązania jest konieczność „progowania” sygnału analogowego, gdyż brak jest możliwości płynnego przekazania informacji o tym sygnale. Stąd konieczne może okazać się wykorzystanie wielu wejść w celu uzyskania pożądanego sterowania.

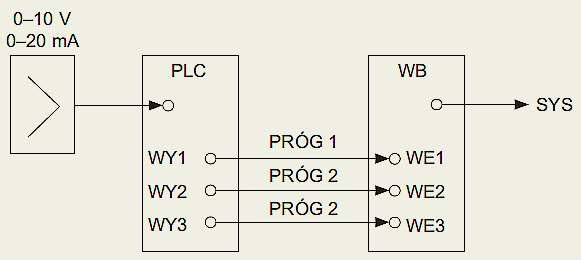

Rys. 7. Diagram wykorzystania sterownika PLC jako elementu pośredniczącego przy przetwarzaniu sygnałów analogowych; rys. A. Książkiewicz

Na rys. 7. przedstawiono w sposób uproszczony to rozwiązanie:

sygnał analogowy (0–10 V lub 0–20 mA) podawany jest na odpowiednie wejście sterownika PLC;
na podstawie wewnętrznego programu ustalane są progi (Próg 1, 2, 3), przy których załączone zostaną konkretne wyjścia WY1-WY3;
połączone są one z wejściami binarnymi WE1‑WE3 (potenciałowymi lub nie) systemu automatyki budynkowej;
na podstawie uzyskanych informacji progowych informacja użytkowa przekazywana jest do systemu SYS.

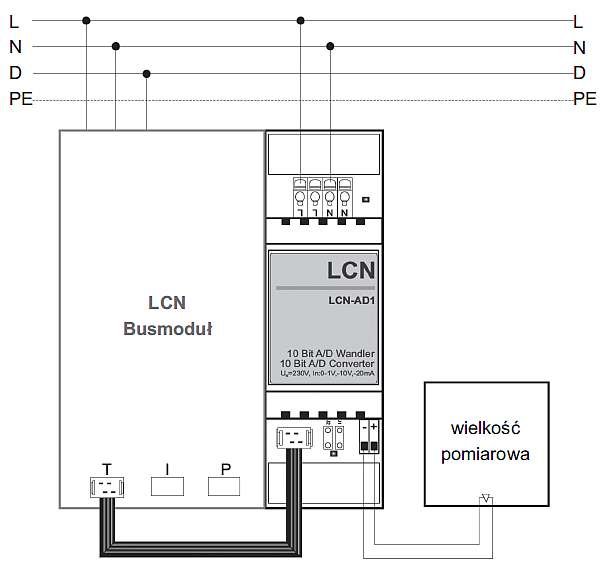

Rys. 8. Przetwornik analogowo-cyfrowy LCN-AD1 [1]; rys. A. Książkiewicz

Niektóre systemu automatyki pozwalają na wprowadzanie sygnałów analogowych w sposób bezpośredni. Przykładem takiego rozwiązania może być przetwornik analogowo-cyfrowy LCN-AD1 (rys. 8.). Pozwala on na wprowadzenie do systemu LCN sygnałów 0–1 V, 0–10 V lub 0–20 mA, w tym temperatury mierzonej sondami Pt100/Pt1000.

Rys. 9. Schemat integracji sterownika PLC z systemem KNX za pośrednictwem sieci IP, gdzie: EM – element magistralny, KNX/IP – bramka systemowa [5]; rys. A. Książkiewicz

Integracja sterowników PLC z urządzeniami KNX nie zawsze wymaga wykorzystania modułów sprzętowych, wystarczy tylko aplikacja programowa. Zamiast nich można wykorzystać sieć komputerową jako pośredniczącą w przekazywaniu informacji (rys. 9.).

Stosując takie rozwiązanie, należy zainstalować w systemie KNX bramkę KNX/IP, która działa jako sprzęgło liniowe lub obszarowe. Następnie do sieci IP podłączamy sterownik PLC. Wykorzystanie sieci IP pozwala na znaczne zwiększenie przepustowości magistrali ze względu na mniejsze ograniczenia prędkości niż w tradycyjnej magistrali opartej o skrętkę dwuparową [4].

Integrując sterowniki PLC z systemem KNX, możemy zwiększyć funkcjonalność całej instalacji.

Większość urządzeń KNX oferuje tylko pewne wbudowane sposoby sterowania i funkcje logiczne w ograniczonym zakresie. Sterowniki swobodnie programowalne pozwalają na stworzenie skomplikowanych programów sterowania, zależnych od wielu kryteriów normalnie nieuwzględnianych w typowych instalacjach inteligentnych [5].

Podsumowanie

Systemy automatyki budynkowej nie mogą funkcjonować bez udziału klasycznej instalacji elektrycznej. W instalacji tej mogą być wykorzystywane urządzenia przeznaczone do obsługi różnorodnych elementów budynku, które nie pozwalają na bezpośrednią współpracę z danym systemem. Współpraca ta mogłaby jednak poprawić komfort użytkowania budynku, nawet tylko przy jednokierunkowej komunikacji takich urządzeń z systemem. Komunikacja ta może być zapewniona w miarę prosty sposób poprzez zastosowanie kontaktronów bądź przekaźników po stronie urządzenia oraz wejść binarnych, zarówno potenciałowych, jak i bezpotencjałowych, po stronie systemu.
Wprowadzając dodatkowe rodzaje sygnałów, zwiększy się możliwości sterowania odbiornikami oraz stan posiadanych informacji o obiekcie.
Dzięki wykorzystaniu sterowników PLC możliwe jest, choć w ograniczonym zakresie, wykorzystanie sygnałów analogowych w systemach automatyki. Rozwiązanie to nie jest optymalne, może natomiast znaleźć zastosowanie, gdy elementy automatyki nie są przystosowane do bezpośredniego odczytywania sygnałów analogowych.
Stosując przetworniki analogowo-cyfrowe współpracujące w danym systemem możliwe jest pełne wykorzystanie analogowego sygnału wejściowego w celu sterowania instalacjami. Dzięki dostępnym rozwiązaniom możliwa jest jego współpraca między innymi z systemem alarmowym, ochrony przeciwpożarowej czy sterownikami swobodnie programowalnymi.
Wykorzystanie sieć komputerowej jako medium transmisyjnego sieci szkieletowej w budynku pozwala na prostsze łączenie różnych systemów.

Literatura

LCN, Katalog produktów, 2016.
Hager, Osprzęt elektroinstalacyjny + Automatyka budynkowa, katalog, 2013.
W. Kastner, G. Neugschwandtner,
S. Soucek, H.M. Newman, Communication Systems for Building Automation and Control, Proceedings of the IEEE, vol. 93, no. 6, czerwiec 2005, s. 1178–1203.
KNX Association, KNX Advanced Course Documentation, 2009.
A. Książkiewicz, Wybrane zagadnienia współpracy pomiędzy systemem KNX a niektórymi instalacjami budynkowymi, XIV Sympozjum, pt. „Sieci i instalacje elektryczne – klasyczne i inteligentne”, Wydawnictwo Oddziału Poznańskiego SEP, Poznań 2011 r.
