Prefabrykowane stacje transformatorowe SN/nn - wymagania normatywne

inż. Marcin Pietrzyk , dr inż. Karol Kuczyński | elektro.info 9/2010 | 2010-09-09

Widok rozdzielnicy nn prefabrykowanej stacji transformatorowej

Elektroenergetyczne stacje rozdzielcze zasilane są z sieci średniego napięcia w przedziale wartości znamionowych od 6 do 30 kV i wyposażane w transformatory o mocy znamionowej od 250 do 1000 kVA. Ich zadaniem jest transformowanie napięcia średniego na niskie i rozdział energii dla potrzeb odbiorców komunalnych i przemysłowych. Stacje prefabrykowane stają się stałymi elementami krajobrazu. Możliwości, jakie stwarza ich architektura powodują, że budynek stacji może być wykonany w sposób komponujący się z otoczeniem. W zależności od sposobu wykorzystania rozróżnia się stacje miejskie, przemysłowe, wiejskie oraz specjalnego przeznaczenia.

Zobacz także

Kompleksowe usługi elektroenergetyczne, budowlane i projektowe mgr inż. Sebastian Wasztan Pomiary eksploatacyjne olejowych transformatorów Sn/nN grupy III (część 2.)

Pomiary eksploatacyjne olejowych transformatorów Sn/nN grupy III (część 2.)

Badania i pomiary eksploatacyjne transformatorów służą do oceny stanu technicznego urządzeń i dają podstawy do racjonalnej i ekonomicznej ich eksploatacji oraz utworzenia planów napraw, modernizacji lub...

ELEKTROBUD P.S.A. ICZ-E – nowoczesne rozwiązanie do hal przemysłowych

ICZ-E – nowoczesne rozwiązanie do hal przemysłowych

Ceny prądu w Polsce osiągnęły już poziom astronomiczny, a przed nami dalsze podwyżki. Dlatego dziś trzeba maksymalnie oszczędzać energię i ograniczać jej straty. Jednym ze sposobów jest zainstalowanie w hali produkcyjnej wnętrzowej stacji transformatorowej ICZ-E, która pozwala zaoszczędzić ok. 20% energii elektrycznej w stosunku do rozwiązania tradycyjnego.

PRE Edward Biel Niezawodne rozdzielnice nn i SN oraz stacje ładowania od polskiego producenta

Niezawodne rozdzielnice nn i SN oraz stacje ładowania od polskiego producenta

Nasza rodzinna firma Producent Rozdzielnic Elektrycznych PRE Edward Biel działa od 1993 r. Zajmujemy się produkcją rozdzielnic elektrycznych średniego i niskiego napięcia oraz stacji ładowania pojazdów elektrycznych EVB. W naszej ofercie znajdują się produkty i rozwiązania techniczne o szerokim profilu zastosowania w energetyce zawodowej, przemyśle, infrastrukturze, budownictwie i e-mobilności – także dla klientów indywidualnych. Jesteśmy na rynku od 29 lat. Dzięki zdobytemu doświadczeniu stosujemy...

Stacje kontenerowe

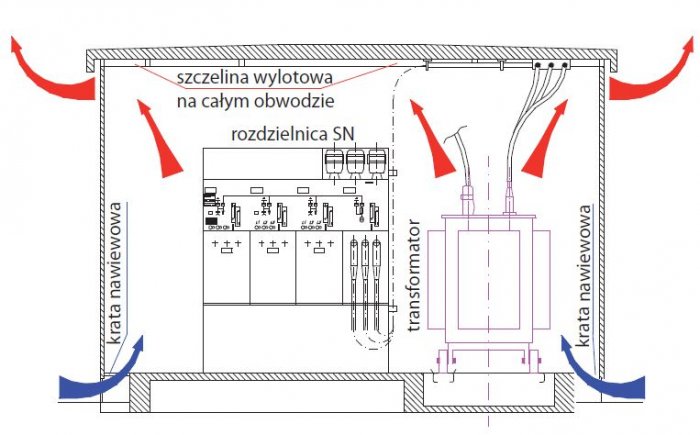

Obecnie, prawie wyłącznie stosuje się stacje prefabrykowane, wytwarzane w całości w specjalistycznych zakładach. W miejscu instalacji dokonuje się wyłącznie ich przyłączenia do sieci SN i nn. Instalacja transformatora odbywa się od góry, po zdjęciu dachu nad przedziałem transformatorowym lub poprzez drzwi do tego przedziału, umieszczone w ścianie stacji. Po stronie SN montuje się odłącznik lub rozłącznik wyposażony w bezpieczniki i ograniczniki przepięć. Rozdzielnice nn zawierają najczęściej rozłączniki bezpiecznikowe lub bezpieczniki chroniące poszczególne linie (obwody) sieci nn [1, 2].

Stacja przewożona na miejsce instalacji wyposażona jest w rozdzielnice SN, nn oraz instalacje wewnętrzne (fot. 1.). Po ustawieniu wymaga jedynie podłączenia zewnętrznych kabli SN i nn, uziomu otokowego oraz wstawienia i podłączenia transformatora. Stacje są przystosowane do współpracy z siecią kablową, kablowo- napowietrzną średniego napięcia oraz siecią kablową niskiego napięcia [2, 4].

Stacja może posiadać jedno-, dwu lub czterospadowy dach, wykonany jako nakładka na właściwy stropodach lub jako integralna część obiektu. Kolory elewacji zewnętrznych budynku oraz elementów jego ślusarki mogą być praktycznie wykonane według dowolnych życzeń zamawiającego. Drzwi mogą być wykonane z blachy stalowej o grubości 2 mm ocynkowanej ogniowo. Powinny posiadać zawiasy mocujące wraz z zamknięciem odpornym na wybuch spowodowany ewentualnym zwarciem łukowym w rozdzielnicy. Takie zwarcie pod względem wytworzonego ciśnienia i towarzyszącej mu emisji energii porównuje się z wybuchem 1 kg trotylu.

Transformator olejowy jest ustawiany najczęściej na szynach jezdnych ułożonych nad szczelną betonową misą olejową. Budynek stacji może być przystosowany do ustawienia na fundamentach prefabrykowanych lub fundamenty mogą stanowić integralną część stacji. Podstawa „budynku” lub ściany wyposażona jest w gniazda do mocowania zawiesi do transportu pionowego. Innym interesującym wykonaniem jest stacja transformatorowa, która stanowi żelbetowy prefabrykat budowlany (rys. 1.). Jest ona wykonana u producenta w całości – kompletnie zmontowana – a na miejsce przeznaczenia przewożona samochodem i ustawiana dźwigiem.

Jej całkowita masa wynosi 6 - 8 ton, co ułatwia transport nawet w miejsca trudno dostępne. „Budynek” stacji posiada kształt prostopadłościanu, którego dolna część związana z przyziemiem jest przystosowana do montowania wyposażenia, a część górna stanowi jej obudowę przykrytą dachem. „Budynek” stacji może być rozwiązaniem żelbetowym lub być wykonany w technologii siatkobetonu, jako „jednolita” bryła. Zbrojenia stacji są najczęściej łączone poprzez spawanie. Zaciski uziemiające stacji mają połączenie ze zbrojeniem ścian i fundamentu [2, 3].

Wymagania stawiane stacjom prefabrykowanym

Zgodnie z normą PN-EN 6227-202:2007 Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie w obiektach tych należy stosować system wentylacji grawitacyjnej naturalnej, której wydajność ustalona w procesie wykonywania prób typu, decyduje o zakwalifikowaniu obudowy stacji do jednej z tzw. klas obudowy określanej liczbami od 5 (najlepsza) do 30 (nieodpowiednia dla stacji transformatorowych).

Przykładem rozwiązania spełniającego przytoczone wymagania jest kominowy system wentylacji grawitacyjnej polegający na tym, że wloty powietrza zlokalizowane są w podłodze stacji, a wyloty pod dachem. Dzięki temu stacja transformatorowa jest pozbawiona krat wentylacyjnych w ścianach. Ma to bardzo istotny wpływ na bezpieczeństwo osób postronnych, które mogą znaleźć się w bezpośrednim sąsiedztwie stacji podczas wyładowania łukowego w jej wnętrzu. Wydajny system wentylacji stwarza optymalne warunki pracy dla urządzeń stacji, czyli transformatora, rozdzielnic SN i nn, połączeń kablowych oraz wyposażenia dodatkowego, takiego jak baterie kondensatorów, liczniki energii elektrycznej i inne. Odporna na skutki wewnętrznego wyładowania łukowego obudowa stacji, bez otworów wentylacyjnych w ścianach i drzwiach, zapewnia bezpieczeństwo dla osób postronnych i obiektów stojących w jej bezpośrednim otoczeniu. Spełnienie wymienionych powyżej warunków stanowi wyzwanie dla konstruktorów, szczególnie w obecnym czasie, gdy stacje transformatorowe obsługują jednostki transformatorowe często o mocy 1000 kVA [2, 3].

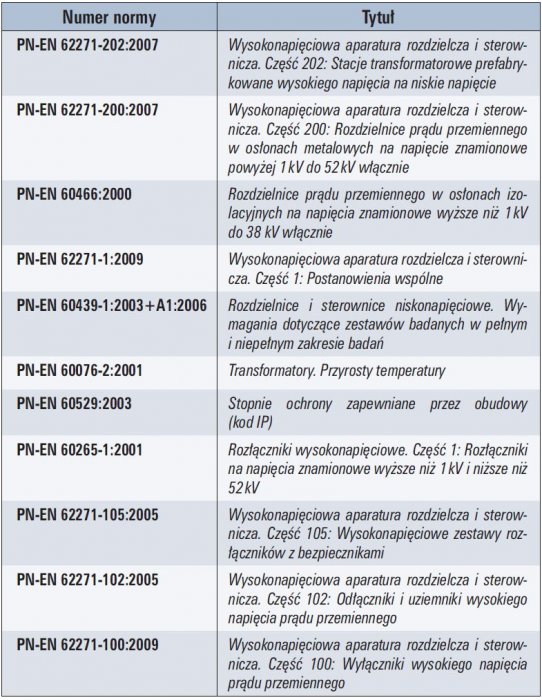

Wymagania oraz procedury badawcze odnoszące się do prefabrykowanych stacji transformatorowych SN/nn i ich wyposażenia, wynikające z przedmiotowych norm, przedstawiono w tabeli 1. Dodatkowo, wymagania dotyczące wykonania instalacji wewnątrz stacji transformatorowej po stronie średniego napięcia zawarte są w normie PN-E 05115:2002 Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kV.

Wewnętrzne zwarcia łukowe

Zgodnie z wymaganiami normy PN-EN 62271-202:2007, użytkownik podczas zamawiania stacji powinien określić obecne warunki jej pracy w miejscu zainstalowania oraz uwzględnić ewentualną jej rozbudowę w przyszłości i żądać od dostawców udokumentowania badań typu obejmujących parametry odpowiednie do określonych w zamówieniu. Producent jest zobowiązany do przygotowania takiej konstrukcji stacji, która spełni podane warunki, między innymi w zakresie odporności na wewnętrzne zwarcie łukowe [6]. Przykładowe skutki wewnętrznego zwarcia łukowego w stacji przedstawiają fot. 2. i fot. 3 .

Norma podaje ścisłe procedury, według których wykonuje się badania. Zwarcia są inicjowane w rozdzielnicy SN, we wszystkich jej przedziałach oraz w pewnych warunkach na kablowych połączeniach wewnętrznych. Badania takie są szczególnie ważne dla stacji o małych gabarytach, bez korytarza obsługi, gdyż przestrzeń do rozładowania ciśnienia powstałego podczas zwarcia wewnętrznego jest niewielka i powoduje większe narażenia obudowy. Dotyczy to zarówno prób stacji z drzwiami zamkniętymi (klasa IAC-B), jak i z drzwiami otwartymi (klasa IAC-A) [6]. Zastosowanie w stacji rozdzielnicy SN z udokumentowaną łukoochronnością nie gwarantuje spełnienia kryteriów normy PN-EN 62271-202:2007 wymaganych dla klasy IAC-A.

Inne typy stacji

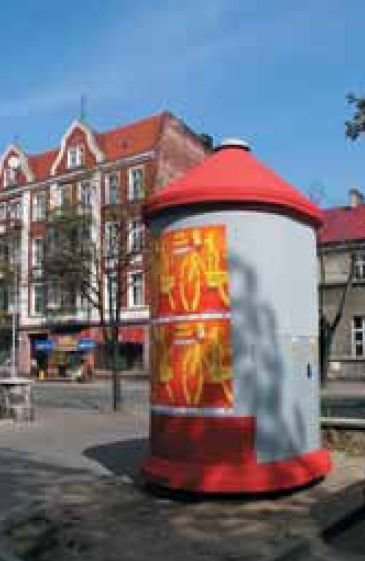

Ciekawą konstrukcją jest wieżowa stacja transformatorowa, dostosowana swoim kształtem do pełnienia funkcji słupa ogłoszeniowego lub reklamowego. Przykładowe rozwiązanie przedstawia fotografia 4. Znajduje ona zastosowanie wszędzie tam, gdzie ze względów architektonicznych nie ma możliwości usytuowania innych rozwiązań. Wieżowa stacja transformatorowa przeznaczona jest zwłaszcza do montażu w miastach, w otoczeniu gęstej zabudowy, gdzie dobrze komponuje się z otoczeniem [2, 4].

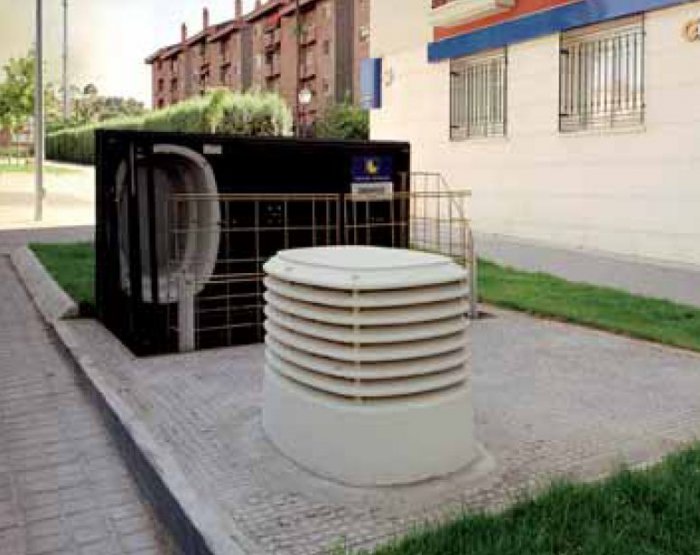

Innym interesującym rozwiązaniem jest podziemna stacja transformatorowa (fot. 5.) przeznaczona do zasilania odbiorców energii elektrycznej w miejscach, gdzie nie ma możliwości ustawienia tradycyjnych stacji transformatorowych. Są one przystosowane do współpracy z siecią kablową, kablowo-napowietrzną średniego napięcia w układzie pierścieniowym lub promieniowym oraz siecią kablową niskiego napięcia. Stacje podziemne wyposażone są najczęściej w rozdzielnice SN w izolacji gazowej SF6 ze względu na małe wymiary i warunki pracy. Służą one do zasilania w energię elektryczną odbiorców użyteczności publicznej, w tym osiedli mieszkaniowych. Mogą być również stosowane do zasilania odbiorców komunalnych, w miejscach, gdzie transformatory, z uwagi na ich uciążliwość akustyczną dla otoczenia, powinny być umieszczane poza budynkami mieszkalnymi [2, 4].

Uszczelnienia przepustów kablowych

Kable wprowadzane do stacji transformatorowej powinny być zabezpieczone przed uszkodzeniami, a miejsca wprowadzenia kabli do otworów w fundamencie stacji – uszczelnione. W celu spełnienia tych wymagań stosuje się różne rozwiązania, między innymi w formie termokurczliwych przepustów rurowych, modułowych systemów uszczelniających lub zestawów uszczelniających (pianek, rękawów pneumatycznych). Takie rozwiązania oprócz funkcjonalności zapewniają również: wodoszczelność, odporność na zmienne warunki atmosferyczne, odporność na agresywność chemiczną gruntu [7].

Literatura

W. Dołęga, Stacje elektroenergetyczne, Oficyna Wydawnicza Politechniki Wrocławskiej, Wrocław 2007.
K. Kuczyński, Elektroenergetyczne stacje rozdzielcze SN/nn – przegląd przykładowych rozwiązań, „elektro.info” 9/2010.
Materiały firmy EL-Q.
Materiały firmy ZPUE SA.
T. Bełdowski, H. Markiewicz, Stacje i urządzenia elektroenergetyczne, WNT, Warszawa 1998.
L. Gruza, Badania prefabrykowanych stacji transformatorowych, „ENERGIA elektryczna” 6/2010.
Materiały firmy Elektromontaż Lublin.
