Przegląd krajowych rozwiązań kontenerowych stacji transformatorowych SN/nn

dr hab. inż. Waldemar Dołęga | elektro.info 12/2011 | 2011-12-21

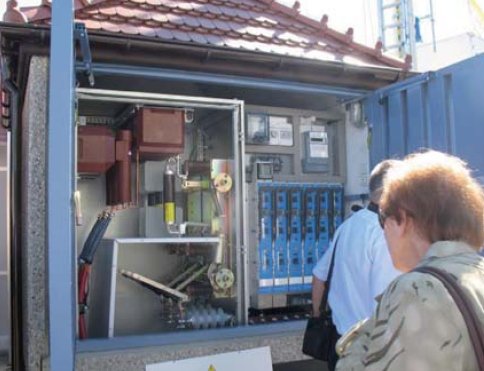

Fot. 1. Przykładowe rozwiązanie prefabrykowanej stacji w obudowie betonowej z obsługą zewnętrzną

Prefabrykowane kontenerowe stacje transformatorowe SN/nn są stacjami przyłączonymi do sieci o napięciu 6÷20 kV i wyjątkowo do sieci 30 kV (np. kopalnie odkrywkowe). Służą one do zasilania sieci elektroenergetycznych niskiego napięcia, o napięciu 3×230/400 V. W stacjach tych instaluje się transformatory o mocach znamionowych od 160 do 1000 kVA. Stacje te przystosowane są do współpracy z siecią kablową lub kablowo-napowietrzną średniego napięcia o układzie pierścieniowym lub promieniowym oraz siecią kablową niskiego napięcia.

Zobacz także

dr inż. Karol Kuczyński Transformatory rozdzielcze SN/nn i ich wyposażenie dodatkowe

Transformatory rozdzielcze SN/nn i ich wyposażenie dodatkowe

Transformatory służą do przekazywania i dystrybucji energii elektrycznej z trójfazowych sieci rozdzielczych wysokiego napięcia do sieci rozdzielczych niskiego napięcia na obszarach zurbanizowanych oraz...

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Stacje kontenerowe charakteryzują się małymi wymiarami oraz krótkim czasem montażu. Wytwarzane są w całości w specjalistycznych zakładach produkcyjnych. W miejscu zainstalowania wykonuje się jedynie ich montaż końcowy. Ich funkcją jest głównie rozdział energii elektrycznej oraz zasilanie sieci elektroenergetycznych niskiego napięcia. Stacje te służą do zasilania:

osiedli mieszkaniowych,
parków i terenów rekreacyjnych,
placów budów,
zakładów przemysłowych i warsztatów rzemieślniczych.

Istnieje kilka kryteriów podziału stacji prefabrykowanych. Stacje dzieli się w zależności od liczby zainstalowanych transformatorów na stacje: jednotransformatorowe, dwutransformatorowe lub niestandardowe – z trzema transformatorami. Ponadto ze względu na rodzaj obudowy wykonuje się stacje w obudowie betonowej lub metalowej. Dodatkowo, w zależności od możliwości realizacji obsługi, wyróżnia się stacje: z obsługą wewnętrzną lub zewnętrzną.W kontenerowych stacjach transformatorowych stosuje się rozdzielnice SN o izolacji powietrznej lub izolacji SF6 oraz rozdzielnice nn. Stacje te po stronie nn w zależności od wymagań wyposaża się w pojedynczy lub podwójny system szyn.

Wymagania normalizacyjne

Stosowane rozwiązania w prefabrykowanych kontenerowych stacjach SN muszą spełniać wymagania przepisów techniczno-prawnych i norm przedmiotowych.

Podstawową normą dla stacji kontenerowych jest norma PN-EN 62271-202:2010 [1]. Dotyczy ona wymagań konstrukcyjnych, technicznych, wyposażenia oraz poszczególnych metod badań urządzeń i jest ściśle powiązana z normami: [2, 3, 4, 5, 6]. W normie [1] określono wymagania w stosunku do głównych komponentów stacji kontenerowej SN/nn (transformatora, rozdzielnicy SN, rozdzielnicy nn) i jej wyposażenia oraz wymagania dotyczące zakresu badań typu stacji. Zdefiniowano 6 klas obudowy: 5, 10, 15, 20, 25 i 30.

Ponadto, w zakresie wymagań konstrukcyjnych określono wytyczne do prób obwodów uziemiających po stronie SN stacji, uzależniając procedurę próby od przewidywanego sposobu uziemienia punktu neutralnego sieci, do której stacja będzie przyłączona. Dodatkowo określono procedurę próby nagrzewania na podstawie zasilania obwodów SN i nn z dwóch niezależnych źródeł. Ponadto w normie wprowadzono obligatoryjne badania łukoodporności oraz klasyfikację odporności stacji na łuk wewnętrzny (IAC). Przyjęto również, że komponenty stacji muszą posiadać udokumentowane badania typu według znowelizowanych norm przedmiotowych.

W normie [1] określono wymagania kompatybilności elektromagnetycznej w sytuacji, gdy komponenty stacji zawierają elementy elektroniczne. Ponadto określono procedurę optymalnego doboru stacji do warunków w miejscu przyszłej eksploatacji.

Wybrane aspekty oceny rozwiązań kontenerowych stacji prefabrykowanych SN

Prawidłowa praca stacji kontenerowych SN/nn w warunkach normalnych i minimalizacja skutków zakłóceń w stanach awaryjnych wymaga właściwego doboru parametrów stacji, parametrów rozdzielnic SN i nn w niej zainstalowanych, ich konfiguracji i wyposażenia oraz parametrów aparatów szyn i kabli stanowiących jej wyposażenie.

Bezpieczeństwo użytkowania stanowi bardzo ważny czynnik oceny rozwiązań stacji kontenerowych. Szczególnie ważne w aspekcie bezpiecznej i długotrwałej eksploatacji stacji jest posiadanie przez stacje badań typu, których zakres określono w normie [1]. Badania typu obejmują dla prefabrykowanych stacji kontenerowych:

sprawdzenie poziomu izolacji,
sprawdzenie przyrostu temperatury dla komponentów zainstalowanych,
określenie klasy obudowy w stacji,
sprawdzenie obwodów uziemiających,
próby funkcjonalności w celu sprawdzenia działania zestawu,
sprawdzenie stopnia ochrony,
sprawdzenie odporności obudowy stacji na narażenia mechaniczne,
próby w warunkach łukowego zwarcia wewnętrznego (klasyfikacja IAC),
sprawdzenie kompatybilności elektromagnetycznej,
sprawdzenie poziomu hałasu (na życzenie użytkownika).

Są one realizowane na wniosek producenta w niezależnym akredytowanym specjalistycznym laboratorium dla normalnych warunków pracy oraz dla stanów awaryjnych.

Stacje prefabrykowane SN/nn charakteryzuje duży wybór wielkości. Jest wśród nich grupa specjalistycznych parametrów istotnych z punktu widzenia bezpieczeństwa. Należy do nich m.in. klasa odporności stacji na łuk wewnętrzny. Klasyfikacja odporności stacji na łuk wewnętrzny (IAC) obejmuje 3 klasy ochrony: IAC-A, IAC-B i IAC-AB.

Klasa IAC-A gwarantuje bezpieczeństwo uprawnionemu personelowi wewnątrz stacji przy drzwiach otwartych dla stacji obsługiwanej od wewnątrz oraz po stronie wysokiego napięcia stacji przy drzwiach otwartych dla stacji obsługiwanej od zewnątrz.

Klasa IAC-B gwarantuje bezpieczeństwo wszystkim osobom postronnym w pobliżu stacji, z drzwiami zamkniętymi dla stacji z obsługą z zewnątrz i/lub od wewnątrz.

Klasa IAC-AB gwarantuje bezpieczeństwo osobom obsługującym oraz postronnym. W tym przypadku należy spełnić warunki zarówno dla klasy IAC-A, jak i IAC-B.

Charakterystyka rozwiązań krajowych

Prefabrykowane kontenerowe stacje SN są w kraju wytwarzane przez różne specjalistyczne przedsiębiorstwa. Należą do nich m.in. ZPUE S.A. Włoszczowa, Elektromontaż Lublin, Elektrobudowa S.A., EL-Q Częstochowa, Grupa ENCO, EKUT, Elektrobud. Przedsiębiorstwa te wytwarzają wiele stacji transformatorowych różnych typów o wysokich parametrach technicznych, wysokiej jakości, w pełni porównywalnej z wy robami renomowanych firm światowych. Każde z wymienionych przedsiębiorstw ma w swojej ofercie co najmniej kilka typów kontenerowych stacji transformatorowych końcowych i przelotowych. Stacje te są wykonywane w obudowie betonowej. Przykład rozwiązania przedstawiono na fotografii 1. W stacjach tych instaluje się nowoczesną aparaturę, często produkowaną przez renomowane europejskie przedsiębiorstwa branży elektrotechnicznej. Dużą wagę przykłada się do odpowiedniego wyglądu zewnętrznego, dzięki czemu stacje te mogą być stosowane zarówno na terenie zabudowanym, jak i wszędzie indziej, nie pogarszając estetyki miejsca, gdzie są zlokalizowane.

W zależności od pełnionej funkcji, stacje kontenerowe budowane są na określone parametry, posiadają duży wybór rozdzielnic SN i nn, dostosowanych do potrzeb inwestora i projektanta. Przeglądu stosowanych w kraju wybranych prefabrykowanych kontenerowych stacji transformatorowych dokonano na przykładzie pięciu polskich producentów: ZPUE Włoszczowa, Elektromontaż Lublin, EL-Q Częstochowa, Elektro-Spark i Grupy ENCO.

Rozwiązania stacji kontenerowych z obsługą wewnętrzną

Prefabrykowane kontenerowe stacje transformatorowe z obsługą wewnętrzną budowane są jako stacje przelotowe lub końcowe, w zależności od potrzeby późniejszego ich wykorzystania [7].

Stacje z obsługą wewnętrzną charakteryzują się większymi rozmiarami niż stacje z obsługą z zewnątrz. Posiadają ponadto większy wybór rozdzielnic SN i nn. Stosuje się w nich również transformatory o większych mocach. Ponadto mogą to być stacje wielotransformatorowe. Najczęściej stacje takie wyposażone są w jeden lub dwa transformatory. Zastosowanie dwóch transformatorów w jednej stacji pozwala np. na zasilenie odbiorników o większej mocy, bez konieczności budowy drugiej stacji. Niestandardowym wykonaniem jest zastosowanie trzech transformatorów. Liczba pól SN i odpływów nn zależy od funkcji spełnianej przez te stacje w systemie.

Wnętrze stacji dzieli się na 2 lub 3 przedziały. Pierwszy przedział stanowi transformator lub transformatory, które ze względu na bezpieczeństwo obsługi oddzielone są siatką i/lub rozdzielnicą nn. Drugi przedział stanowią rozdzielnice SN i nn. Na życzenie operatora systemu dystrybucyjnego rozdzielnica SN może być podzielona na: część operatora i część odbiorcy.

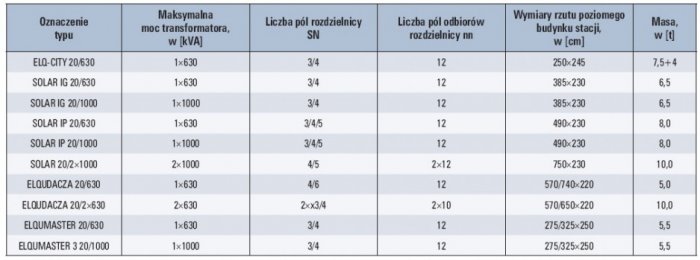

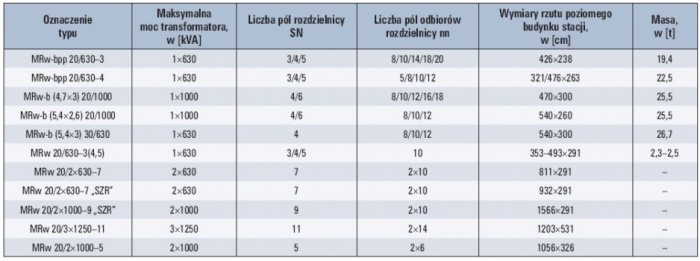

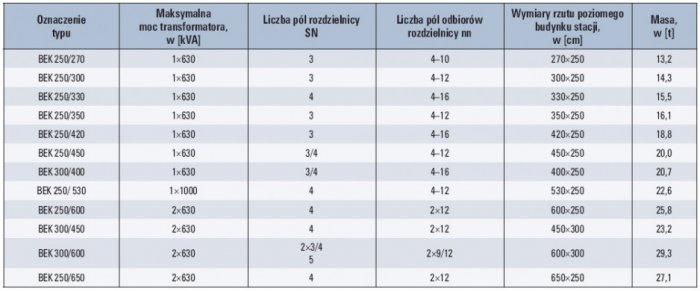

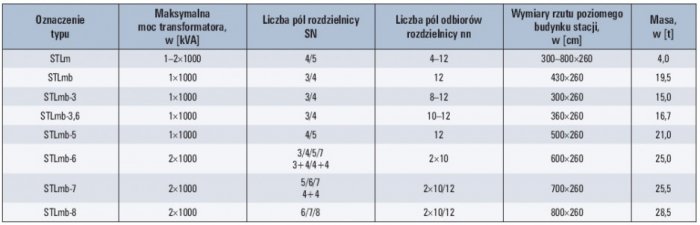

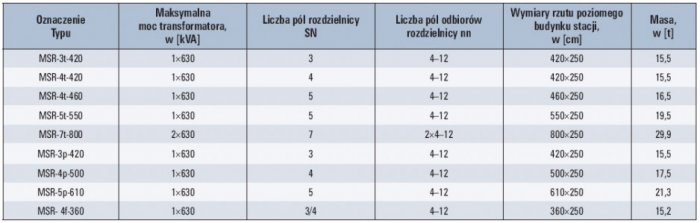

W tabelach 1–5 przedstawiono rozwiązania wybranych kontenerowych stacji z obsługą wewnętrzną, z oznaczeniami stosowanymi przez producentów, wyposażeniem i wybranymi danymi technicznymi. Przedstawione rozwiązania dotyczą wspomnianych pięciu polskich producentów.

Wybrane krajowe rozwiązania stacji kontenerowych z obsługą zewnętrzną

Prefabrykowane kontenerowe stacje transformatorowe z obsługą zewnętrzną budowane są jako stacje przelotowe lub końcowe, w zależności od potrzeby późniejszego ich wykorzystania. W stacjach z obsługą zewnętrzną ich rozmiar jest ograniczony. Oprócz standardowego wykonania stacji, składającego się z transformatora, rozdzielnicy SN i rozdzielnicy nn, spotyka się również stacje, w których pominięto rozdzielnice SN lub nn. Duży wpływ na liczbę pól rozdzielnicy SN mają wymiary stacji. Przeważnie można spotkać stacje z obsługą z zewnątrz, w których maksymalna liczba pól SN wynosi 4, a dla rozdzielnic nn liczba odpływów waha się od 5 do 20, w zależności od producenta. Stacje budowane są na moce transformatorów od 160 kVA do 630 kVA z możliwością zainstalowania tylko jednego transformatora.

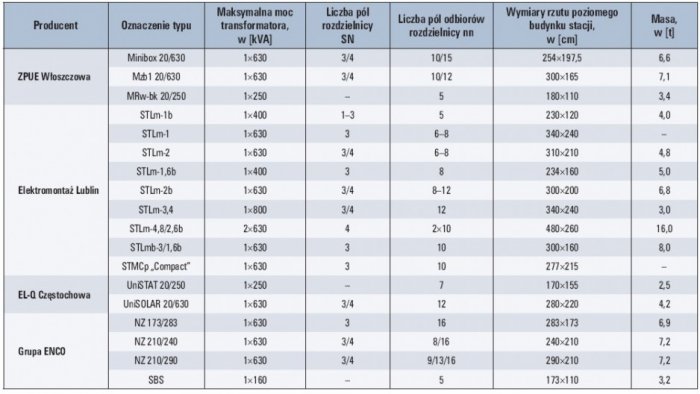

W tabeli 6. przedstawiono rozwiązania wybranych kontenerowych stacji z obsługą zewnętrzną, z oznaczeniami stosowanymi przez producentów, wyposażeniem i danymi technicznymi. Przedstawione rozwiązania dotyczą czterech z wspomnianych pięciu polskich producentów.

Przegląd rozdzielnic stosowanych w stacjach kontenerowych

Rozdzielnice SN stosowane w prefabrykowanych kontenerowych stacjach buduje się jako jedno- lub dwuczłonowe, w izolacji powietrznej lub w SF6. W zależności od przeznaczenia różnią się danymi technicznymi. Podstawowymi parametrami takich rozdzielnic są: prąd znamionowy (w odniesieniu pól zasilających i odbiorczych), wytrzymałość zwarciowa, napięcie znamionowe i stopień ochrony.

Konstrukcje rozdzielnic SN pozwalają na zastosowanie w nich różnorodnych aparatów wytwarzanych zarówno przez firmy zajmujące się produkcją rozdzielnic, jak i inne. Przykładowo w rozdzielnicach SN stosuje się m.in. łączniki produkowane przez ABB Zwar S.A., Moeller Electric, ZWAE S.A., UESA.

W prefabrykowanych kontenerowych stacjach transformatorowych, oprócz układów rozdzielnic SN przeznaczonych do odpowiedniego typu stacji, istnieje możliwość wybrania pojedynczych pól, a następnie złożenia ich w jedną rozdzielnicę SN. Ponadto, można wymienić rozdzielnicę w izolacji powietrznej na rozdzielnicę z izolacją SF6, po wcześniejszym ustaleniu zmian z producentem. Należy jednak pamiętać o wykonaniu badań stacji z nowym wyposażeniem zgodnie z PN-EN 62271-202:2010.

Rozdzielnice nn, podobnie jak rozdzielnice SN, można modyfikować na potrzeby inwestora i projektanta. Producenci stacji kontenerowych posiadają w ofercie rozwiązania rozdzielnic niskiego napięcia zarówno własne, jak i specjalistycznych przedsiębiorstw zajmujących się ich produkcją. W rozdzielnicach nn są stosowane różne rodzaje łączników, w zależności od prądu znamionowego szyn zbiorczych.

Przegląd wybranych rozdzielnic nn stosowanych w stacjach prefabrykowanych przedstawiono w tabeli 7.

Wnioski

Krajowi producenci stacji prefabrykowanych mają bogatą ofertę obejmującą wiele typów stacji, które spełnią potrzeby zarówno projektanta, jak i inwestora. Zróżnicowane wielkości, a także wszechstronna kolorystyka wykończeniowa stacji kontenerowych umożliwia posadowienie ich wśród zabudowanych osiedli lub zakładów produkcyjnych. Wytwarzane przez przedsiębiorstwa stacje prefabrykowane posiadają atesty i Certyfikaty Zgodności z obowiązującymi normami.

Literatura

PN-EN 62271-202:2010 Wysokonapięciowa aparatura rozdzielcza i sterownicza: Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie.
PN-EN 62271-200:2007 Wysokonapięciowa aparatura rozdzielcza i sterownicza: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1 kV do 52 kV włącznie.
PN-EN 62271-1:2009 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 1: Postanowienia wspólne.
PN-EN 62271-201:2010 Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 201: Rozdzielnice prądu przemiennego w osłonach izolacyjnych na napięcia znamionowe wyższe niż 1 kV do 52 kV włącznie.
PN-EN 60529:2003 Stopnie ochrony zapewnionej przez obudowy (kod IP).
PN-EN 61439-1:2010 Rozdzielnice i sterownice niskonapięciowe. Część 1: Postanowienia ogólne.
W. Dołęga, Stacje elektroenergetyczne, Wydawnictwo Politechniki Wrocławskiej, Wrocław 2007.
Katalog do projektowania 2010. Kontenerowe Stacje Transformatorowe. Rozdzielnice średniego napięcia. Rozdzielnice niskiego napięcia. Słupowe stacje transformatorowe. Linie napowietrzne SN i nn. ZPUE Włoszczowa 2010.
Katalog do projektowania 2011. Kontenerowe stacje transformatorowe. ZPUE Włoszczowa, 2011.
Katalog stacji specjalnych, Elektromontaż-Lublin Sp. z o.o., kwiecień 2011.
Katalog stacji transformatorowych betonowych z obsługą wewnętrzną typu: STLmb-3, STLmb-3,6, STLmb, STLmb-5, STLmb-6, STLmb-7, STLmb-8. Elektromontaż-Lublin Sp. z o.o., listopad 2010.
Katalog stacji transformatorowych betonowych z obsługą z zewnątrz typu: STLm-1b, STLm-1,6b, STLmb, STLm-2b, STLm-3/1,6b, STLm-4,8/2,6b; złącz kablowych typu ZKL, Elektromontaż-Lublin Sp. z o.o., listopad 2010.
Rozwiązania dla elektroenergetyki, Stacje transformatorowe, Katalog do projektowania. Grupa ENCO 09/2007.
El-q.com.pl/katalog-produktow.html
www.elektrospark.pl
www.zpue.pl
