Transformatory rozdzielcze a ekologia – zagadnienia wybrane

dr inż. Karol Kuczyński | elektro.info 10/2012 | 2012-10-16

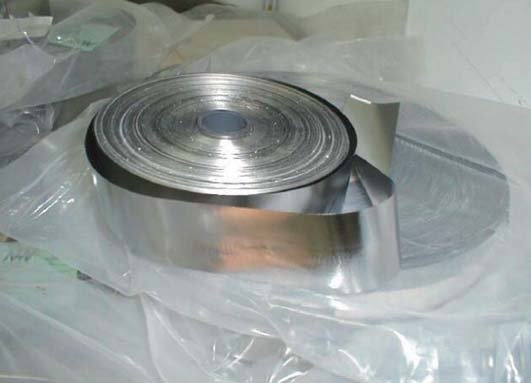

Taśma amorficzna stosowana do zwijania rdzeni transformatorów firmy MAGNETEC GmbH

Współczesna produkcja transformatorów stosowanych w elektroenergetycznych sieciach rozdzielczych realizowana jest z wykorzystaniem blach niskostratnych oraz taśm amorficznych. Transformatory o mocach od 10 do 3500 kVA mogą być wykonane jako suche żywiczne (małej i średniej mocy) lub olejowe hermetyczne.

Zobacz także

dr inż. Karol Kuczyński Transformatory rozdzielcze SN/nn i ich wyposażenie dodatkowe

Transformatory rozdzielcze SN/nn i ich wyposażenie dodatkowe

Transformatory służą do przekazywania i dystrybucji energii elektrycznej z trójfazowych sieci rozdzielczych wysokiego napięcia do sieci rozdzielczych niskiego napięcia na obszarach zurbanizowanych oraz...

dr inż. Karol Kuczyński Prefabrykowane stacje transformatorowe SN/nn (część 1) wymagania normy PN-EN 62271-202:2010

Prefabrykowane stacje transformatorowe SN/nn (część 1) wymagania normy PN-EN 62271-202:2010

Elektroenergetyczne stacje rozdzielcze SN/nn zasilane są z sieci SN o napięciu znamionowym od 6 do 36 kV i najczęściej mają moc od 100 do 5000 kVA. W zależności od przeznaczenia rozróżnia się stacje miejskie, przemysłowe, wiejskie oraz specjalnego przeznaczenia. Ze względu na budowę stacje mogą być wnętrzowe lub napowietrzne [1]. Artykuł jest wstępem do serii artykułów dotyczących wymagań normalizacyjnych dotyczących stacji transformatorowych.

mł. bryg. dr inż. Ryszard Chybowski Zabezpieczenia przeciwpożarowe transformatorów energetycznych

Zabezpieczenia przeciwpożarowe transformatorów energetycznych

Transformator jest bardzo ważnym urządzeniem w energetyce, od niego zależy bowiem głównie niezawodność dostaw energii. Energia elektryczna docierająca do odbiorcy średnio jest pięciokrotnie transformowana. Wszelkie stany awaryjne transformatora mają wpływ na jakość dostarczanej energii. Są przypadki, że z winy transformatora duże obszary kraju nie mają dostępu do energii elektrycznej.

Z uwagi na to, że w sieciach rozdzielczych jest zainstalowana znaczna liczba transformatorów, zachodzi konieczność zmniejszenia występujących w nich strat. Znaczne zmniejszenie strat uzyskuje się przez zastosowanie taśm i blach amorficznych do budowy rdzeni.

Bezpieczeństwo eksploatacji

Transformatory o dużych mocach i wysokich napięciach znamionowych są najczęściej instalowane w obrębie małogabarytowych stacji elektroenergetycznych zamkniętych dla osób postronnych. Porażenie ludzi lub dużych zwierząt jest więc mało prawdopodobne ze względu na brak dostępu. Inaczej jest w przypadku transformatorów rozdzielczych, szczególnie transformatorów wiejskich (słupowych). W tych przypadkach należy zwrócić uwagę na dwa aspekty [3, 4] :

odstępy izolacji zewnętrznej powinny być tak dobrane, aby nie było możliwe porażenie zwierząt (np. wiewiórki, kota czy większego ptaka) lub powinny być zastosowane odpowiednie osłony izolacyjne,
transformatory słupowe powinny być instalowane w sposób utrudniający do nich dostęp – można to osiągnąć poprzez zamontowanie odpowiednich zapór (poręczy) utrudniających wejście lub poprzez konieczność stosowania specjalnego sprzętu (np. słupołazów).

Producenci transformatorów proponują również nowe rozwiązania transformatorów rozdzielczych, np. wdrożone w Kanadzie, w postaci tzw. zanurzalnych transformatorów dystrybucyjnych (ZTD). Są to na razie transformatory jednofazowe do mocy do 167 kVA na napięcie 14,4 kV/240 V w izolacji żywicznej i obudowie kompozytowej. Uzwojenia są w pełni zaimpregnowane, a magnetyczny rdzeń pokryto żywicą epoksydową. Włókno szklane i żywicę epoksydową wykorzystano w powłoce zewnętrznej ZTD, która jest wodoodporna, niewrażliwa na korozję i nie wymaga konserwacji.

Powłoka, chociaż lekka, nadaje transformatorowi również wytrzymałość. Budowa ZTD jest w ten sposób bardzo kompaktowa, a transformator może być montowany w każdej pozycji. Transformator taki można zakopać bezpośrednio w ziemi [3].

Media izolacyjne

Oddzielnym zagadnieniem związanym z ochroną ludzi jest toksyczność ciekłych mediów izolacyjnych używanych w transformatorach. Powszechnie stosowany mineralny olej transformatorowy ma wskaźnik zagrożenia ekologicznego dwukrotnie większy niż woda, jeżeli jest w stanie czystym i bez domieszek polichlorobifenyli (PCB). Oleje zestarzone mogą zawierać jednak znaczące ilości policyklicznych związków aromatycznych, które mają właściwości rakotwórcze. Wskaźnik zagrożenia ekologicznego może wówczas wzrosnąć nawet trzykrotnie w porównaniu z olejami świeżymi.

Chociaż olej nie wymaga ostrzegawczego oznakowania (czaszka ze skrzyżowanymi piszczelami), to – szczególnie zestarzony – nie może być traktowany jako ekologicznie niegroźny. Wylewanie oleju do gleby jest zawsze niedopuszczalne, a kontakt poprzez skórę może być szkodliwy. Oleje w stanie dostawy powinny mieć atest na zawartość polichlorobifenyli (PCB poniżej 50 ppm). Przekroczenie 50 ppm powinno wymagać oznakowania o zagrożeniu. Oleje o zawartości powyżej 50 ppm nadają się jedynie do utylizacji [3].

W transformatorach niepalnych stosuje się obecnie oleje silikonowe, złożone estry organiczne (np. Midel) lub inne oleje syntetyczne. Ciecze te są mało lub bardzo mało toksyczne i w dużej mierze biodegradowalne. Dla porównania, olej mineralny określany jest jako słabo toksyczny i biodegradowalny.

Działaniem proekologicznym jest również zastępowanie mediów ciekłych izolacją gazową (transformatory suche, transformatory z SF6). Dotyczy to w szczególności transformatorów rozdzielczych, a jest uzasadnione zarówno wzrostem bezpieczeństwa pożarowego, jak i zmniejszaniem zagrożenia ludzi i gleby. W przypadku izolacji SF6 pojawiają się jednak nowe (mniejsze) problemy ekologiczne, związane m.in. z toksycznością produktów jego rozkładu i przenikaniem gazu do atmosfery.

Ograniczanie strat

Obwód magnetyczny transformatora rozdzielczego składa się najczęściej z trzech kolumn połączonych jarzmami. Buduje się także rdzenie pięciokolumnowe charakteryzujące się symetrycznym rozpływem strumienia magnetycznego. Z tego względu transformator z rdzeniem pięciokolumnowym ma ograniczone wymiary zewnętrzne w stosunku do jednostki trójkolumnowej o takiej samej mocy znamionowej [2, 3]. Kolumny zewnętrzne pełnią funkcję jarzm zamykających strumień magnetyczny i pozostają bez uzwojeń. Schodkowy przekrój kolumny rdzenia jest zbliżony do przekroju kołowego (fot. 1.).

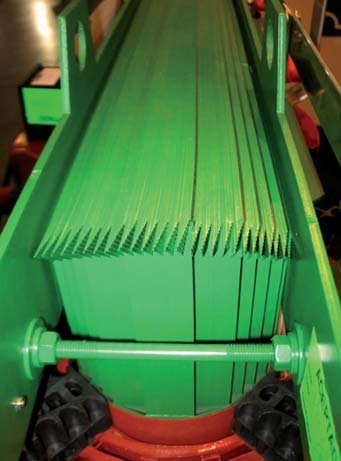

Konstrukcja rdzenia jest istotnym czynnikiem wpływającym na sprawność transformatora. Geometryczne rozmieszczenie elementów rdzenia i dobrane materiały decydują o stratach jałowych i poziomie hałasu. Do konstrukcji rdzenia jest stosowana blacha krzemowa zimnowalcowana o dużej przenikalności magnetycznej. Jest ona cięta poprzecznie z blachy i składana w pakiety kolumn i jarzm. Wykonywanie tych czynności odbywa się na stanowiskach automatycznych, co zapewnia wysoką dokładność wymiarów oraz dużą wartość współczynnika wypełnienia i niskie straty.

W celu ograniczenia strat stosuje się transformatory energooszczędne, które tak jak inne elementy sieci należą do kategorii niezwykle „żywotnych” składników majątku trwałego przedsiębiorstwa, w związku z czym inwestycja w majątek spółki dystrybucyjnej powinna uwzględniać także kryteria odległej perspektywy czasowej. Według takich kryteriów, wynikające z projektu „Supertrafo” stopy zwrotu w granicach 9,7–16,7% i okresy zwrotu z inwestycji pomiędzy 6 a 10 lat uzasadniają wystarczająco ponoszenie wydatków na obniżanie strat w transformatorach rozdzielczych, których średni okres eksploatacyjny wynosi ponad 20 lat [5]. Sposobem osiągnięcia tego jest zastosowanie taśm amorficznych do budowy rdzeni (fot. 2.).

Ferromagnetyczne materiały amorficzne, nazywane również szkłami metalicznymi, są ciałami stałymi, które nie mają sieci krystalicznej (podobnie jak szkło). Należy dodać, że zwyczajowa nazwa Metglas jest nazwą handlową firmy Allied Signal [1, 3].

Metglas to stop metalu, który powstaje w wyniku bardzo szybkiego procesu chłodzenia (10⁶ K/s) od temperatury topnienia do temperatury zeszklenia. Temperaturą zeszklenia dla metali jest temperatura krystalizacji. Początki technologii materiałów amorficznych sięgają połowy lat osiemdziesiątych XX wieku. Do produkcji rdzeni transformatorów używa się materiałów ze szkła amorficznego w postaci taśm o grubości 15–25 μm. Dzisiaj taśmy ze szkła metalicznego produkowane są głównie w Japonii, Niemczech i Stanach Zjednoczonych. Większość stosowanych szkieł metalicznych na rdzenie transformatorów ma skład chemiczny oparty na żelazie [1].

Powszechnie stosowanym materiałem jest Fe₈₀B₁₁Si₉, który ma indukcję nasycenia o wartości 1,59 T, pole koercji 2 A/m oraz stratność 0,2 W/kg (dla 1,4 T i 60 Hz). Jeżeli chodzi o właściwości mechaniczne, to blacha amorficzna w porównaniu do stali krzemowej jest cieńsza i twardsza, ale bardziej krucha. Te właśnie cechy fizyczne, jak i ograniczenia produkcyjne związane z możliwością uzyskiwania blachy amorficznej o określonej szerokości, powodują, że rdzenie transformatorów amorficznych mają inną budowę niż rdzenie typowych transformatorów wykonanych z blachy krzemowej.

Straty mocy w rdzeniu transformatora z taśmy amorficznej mogą być nawet czterokrotnie mniejsze w porównaniu do strat w rdzeniu z materiału konwencjonalnego. Wydaje się, że to bardzo niewielkie ograniczenie strat mocy, rzędu dziesiątek lub setek watów (w zależności od mocy transformatora) nie ma znaczenia ekonomicznego. Jeżeli jednak przeprowadzi się rachunek dla całego systemu energetycznego w dłuższym okresie, to oszczędności wynikające z tytułu zamiany rdzenia są znaczące [1].

Koszt zakupu transformatorów amorficznych jest zwykle wyższy od transformatorów z rdzeniem ze stali krzemowej, ale równoważą to niższe koszty eksploatacji.

Blachy amorficzne stosowane do produkcji transformatorów

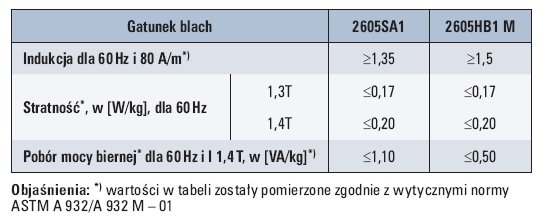

Na rynku najczęściej stosowane są obecnie dwa gatunki taśmy amorficznej do produkcji transformatorów. Najbardziej popularnym i najwcześniej wprowadzonym na rynek jest stop 2605SA1.

Obecnie dostępny jest też gatunek o nazwie 2605HB1 M (następca gatunku HB1). Najważniejszą cechą blach HB1 M jest wyższa indukcja nasycenia, co pozwala na stosowanie nieco wyższej indukcji w projektowanych transformatorach, a w efekcie prowadzi do zmniejszenia masy i wymiarów transformatorów. Z cech blach HB1 M, na które warto zwrócić uwagę, warto wymienić wyższy współczynnik wypełnia rdzenia, co jest właściwością korzystną z punktu widzenia projektowania transformatorów [1].

Blachę HB1 M wyróżnia również znacząco niższa stratność, jak wynika to z tabeli 1. Parametr ten przekłada się na nieco zmniejszoną wartość prądu magnesującego transformatorów produkowanych z blach HB1 M w stosunku do blach SA1. Należy również podkreślić, że nowy gatunek blach został wprowadzony z myślą o zmniejszeniu poziomu dźwięku emitowanego przez transformatory amorficzne.

Straty w materiale

Biorąc pod uwagę aktualne wymagania polskich zakładów energetycznych można stwierdzić, że najwyższe dopuszczalne pomierzone straty jałowe nie przekraczają najczęściej poziomu strat określonego w normie PN-EN 50464-1. Na uwagę zasługuje fakt, że w ostatnim okresie obserwujemy globalną tendencję widoczną również w energetyce polskiej do stosowania rozwiązań umożliwiających oszczędności energii poprzez systematyczny i ciągły proces obniżania dopuszczalnych poziomów strat jałowych dla transformatorów [1].

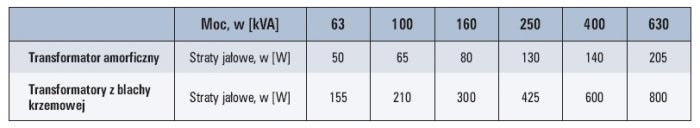

W porównaniu z transformatorami z rdzeniem wykonanym z blachy zimnowalcowanej transformatory z rdzeniem amorficznym pozwalają na zmniejszenie strat jałowych nawet do 70%.

Literatura

S. Cybulski, P. Kłys, A. Mrozek, Transformatory rozdzielcze o wysokiej sprawności wykonane z zastosowaniem rdzenia amorficznego, Konferencja „Zarządzanie eksploatacją transformatorów”, Wisła – Jawornik, 9–11 maja 2012 r.
A. Stobiecki, J. C. Stępień, Skutki zawodności transformatorów rozdzielczych w spółce dystrybucyjnej, Prace Naukowe Instytutu Maszyn, Napędów i Pomiarów Elektrycznych Politechniki Wrocławskiej, nr 60 (2007).
F. Mosiński, Ekologiczne aspekty eksploatacji transformatorów energetycznych, „Wiadomości Elektrotechniczne” 3/2009.
W. Jabłoński, Ochrona przeciwporażeniowa w urządzeniach elektroenergetycznych niskiego i wysokiego napięcia, WNT, 2008
K. Kuczyński, Transformatory rozdzielcze – przykłady nowoczesnych i tradycyjnych rozwiązań, „elektro.info” 7–8/2010.
