Analiza elementów bocznikujących pole elektromagnetyczne

dr inż. Łukasz Kolimas | elektro.info 4/2013 | 2013-05-07

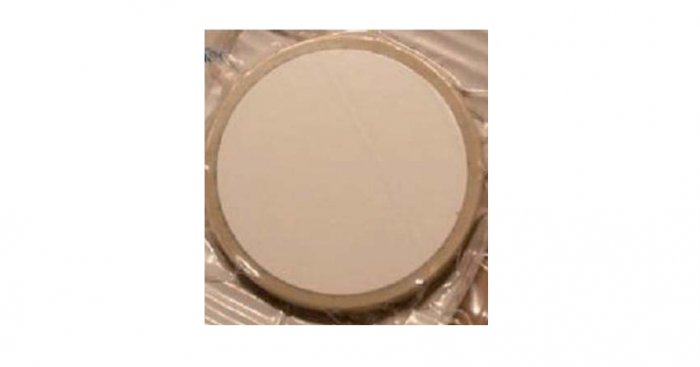

Fot. 1. Element typu PZT SONOX P5 produkcji Ceram Tec AG

Pomimo że wyładowania elektryczne w gazach stanowią obiekt zainteresowania badaniami od ponad wieku i główne założenia zostały powszechnie przyjęte, wiele aspektów jest w dalszym ciągu dalekich od całkowitego rozwiązania i podlega ciągłym badaniom. Wiele spośród obecnych badań nad wyładowaniami elektrycznymi to badania modelowe. Jednocześnie ograniczona liczba badań doświadczalnych jest wynikiem wysoce ulotnej natury tego procesu. Głównym celem jest opracowanie modelu, który pozwoliłby na zbadanie możliwości optymalizacji układów stykowych. Podczas zamykania styków, prąd w danym obwodzie następuje najczęściej nie w wyniku uzyskania styczności styków, a w rezultacie przebicia elektrycznego izolacji danego środowiska [1].

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Streszczenie

Czas palenia się łuku elektrycznego załączeniowego jest zależny od wartości i rozkładu pola elektrycznego w obszarze stykowym oraz od prędkości schodzenia się styków. Im większa jest ta prędkość, tym krótszy jest czas łukowy, ale tym większe występują naprężenia w poszczególnych stykach, sprzyjające odskokom styków [2].

W niniejszym opracowaniu główny nacisk został położony na opracowanie modelu pozwalającego na symulację wyładowań łukowych w układach stykowych. Do wyznaczenia rozkładu natężenia pola elektrycznego w przestrzeni międzystykowej, oceny stopnia niejednorodności tego pola i lokalizacji obszarów stykowych o największym narażeniu na przebicie, zastosowano analizę polową opartą na metodzie elementów skończonych.

Oprogramowaniem wykorzystującym tę metodę i dającym duże możliwości badania pola elektrycznego jest program Opera i Comsol, Matlab.

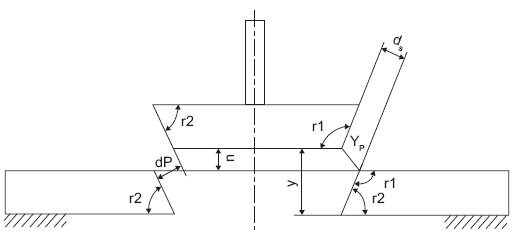

Szkic układu stykowego załącznika zwarciowego, jako przykład wykorzystania układu stykowego stożkowego pokazano na rysunku 1.

Oprócz bardzo ważnych badań nad odpowiednim kształtowaniem promieni styków zastosowano elementy rozpraszające natężenie pola elektrycznego. Schemat ideowy zestyku z elementem rozpraszającym linie ekwipotencjalne pola elektrycznego przedstawiono na rysunku 2.

Aby element bocznikujący natężenie pola elektrycznego mógł spełniać powierzoną mu funkcję, musi być wykonany z materiału o przenikalności elektrycznej względnej , zawierającej się w przedziale od 200 do 300. Szereg usystematyzowanych badań wskazuje na taką przenikalność elektryczną. Materiały (ε=200–300) charakteryzują się dobrymi własnościami rozpraszającymi linię pola elektrycznego. Biorąc pod uwagę własności rozpraszające energię zmiennego pola elektrycznego we wnętrzu, dużą odpornością na przebicie (rys. 3.), dostępność i niezbyt duże koszty, materiały o jak najmniejszej przenikalności elektrycznej ε są najbardziej pożądane do praktycznego wykorzystania. Odporność ośrodka na przebicie elektryczne charakteryzuje napięcie przebicia wyrażane w [kV] (rys. 3.). Wykorzystana ceramika (Ti02) oprócz wysokiej przenikalności elektrycznej charakteryzuje się dużą odpornością ośrodka na przebicie [7, 8].

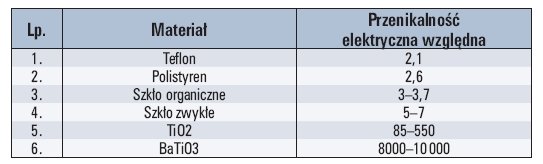

Przenikalność elektryczna względna w zależności od składu materiałów ceramicznych zmienia się w bardzo szerokich granicach: od 4...5 (drobnoporowate masy kordierytowe) do kilku tysięcy (ceramika tytanianowa). Wpływ częstotliwości na przenikalność elektryczną większości materiałów ceramicznych jest mały [4]. Odporność materiałów ceramicznych na łuk jest dobra. Najlepszą odporność chemiczną wykazują tworzywa kwasoodporne z glin ogniotrwałych z dodatkiem porcelany oraz kamionki, najsłabszą – tlenki SiO₂, BeO i A₂O₃.

Ze względu na niewielką poprawę możliwości rozpraszania natężenia pola elektrycznego powyżej wartości przenikalności elektrycznej materiału równej 300 proponowanym materiałem jest TiO₂, odpowiednio domieszkowany (CaTiO₃ i SrTiO₂) spełnia wszystkie wspomniane wymagania. Materiały o wyższej przenikalności elektrycznej (BaTi0₃) charakteryzują się niełatwą obróbką technologiczną. W tabeli 1. przedstawiono wybrane materiały i ich przenikalności elektryczne względne.

Element bocznikujący umieszczono na styku nieruchomym. W realizacji praktycznej zaproponowano przymocowanie elementu do doprowadzeń. Wyniki potwierdziły słuszność stosowania elementu rozpraszającego pole elektryczne (rys. 4.). Na rysunku 5. przedstawiono rozkład natężenia pola elektrycznego między stykami załącznika zwarciowego z elementem bocznikującym pole elektryczne [5, 6]. Analiza wykazała znaczne zmniejszenie natężenia pola elektrycznego w przerwie międzystykowej nawet w stosunku do wyników uzyskanych przy zaokrąglonych krawędziach styków.

Wyniki obserwacji wartości maksymalnych natężenia pola w funkcji odległości ds – przerwy międzystykowej przedstawiono na rysunku 4.

Największe wartości natężenia pola elektrycznego są przy elemencie rozpraszającym natężenia pola elektrycznego. Najmniejsze natężenie pola elektrycznego występuje przy styku nieruchomym [9, 10]. Materiał (TiO2), który modelowano przy analizie rozkładu natężenia pola elektrycznego we fragmentach obszaru międzystykowego, ma wysoką odporność na łuk elektryczny. Element rozpraszający natężenie pola elektrycznego nie tylko obniża jego wartość w stosunku do niezaokrąglonych styków, ale również likwiduje efekt nagłego wzrostu natężenia pola (rys. 5. – rozkład pola przy styku nieruchomym z bocznikiem).

Wynikiem badań nad rozproszeniem linii pola elektrycznego poprzez zastosowanie elementów bocznikujących w układzie stykowym załącznika zwarciowego, było zdecydowane zmniejszenie jego wartości [3]. Praktycznie oznaczać to będzie skrócenie wartości średniego czasu palenia się łuku podczas załączania prądów w obwodzie elektrycznym. Nawet, jeżeli natężenie pola elektrycznego w obszarze stykowym osiągnie taką wartość, że dojdzie do przebicia przerwy izolacyjnej (powietrza), to średni czas palenia się łuku elektrycznego będzie zdecydowanie mniejszy.

Korzystając z wcześniejszych eksperymentów zaproponowano rozwiązanie umożliwiające kontrolę rozkładu natężenia pola elektrycznego w przerwie międzystykowej podczas całego procesu załączania. Dzięki zastosowaniu konstrukcji jak na rysunku 2. skoncentrowano maksymalną wartość natężenia pola poza stykami (rys. 5.), wzrosła jednorodność pola w przerwie miedzystykowej. Przy zastosowaniu elementów bocznikujących zmniejszono dla przerwy międzystykowej ds=3 mm natężenie pola elektrycznego o 2/3.

Zastosowanie elementów o zdecydowanie większej przenikalności elektrycznej niż powietrze do bocznikowania linii pola elektrycznego w załączniku zwarciowym zmniejsza wartość natężenia pola z 3,6·106 [V/m] do 9,3·105 [V/m] dla styku nieruchomego. Wzrost wartości natężenia pola elektrycznego następuje przy styku ruchomym dla przerwy międzystykowej ds równej 0,1 mm (rys. 3.). Oznacza to, że stosowanie tych elementów zmniejsza prawdopodobieństwo przebicia przerwy międzystykowej załącznika zwarciowego.

Erozja elektryczna powoduje wypalanie drobinek materiału styku ruchomego i styków nieruchomych. Między nierównościami powierzchni tych styków występuje zwiększona wartość natężenia pola elektrycznego i przeskoki łuku elektrycznego. Dzięki zastosowaniu konstrukcji jak na rysunku 2. ograniczono przeskoki łuku elektrycznego poprzez rozproszenie linii pola elektrycznego. Aby elementy bocznikujące natężenie pola elektrycznego mogły spełniać swoje zadanie, muszą znajdować się w odpowiedniej odległości od styku ruchomego (rys. 6.).

Im odległość ta jest większa, tym w przerwie międzystykowej wzrasta maksymalna wartość natężenia pola elektrycznego, w pobliżu styku ruchomego. Przy odległościach powyżej 5 mm wartość maksymalna pola stabilizuje się i osiąga wartości powyżej 3,0·10⁶ [V/m], co nie jest zadowalające z punktu widzenia skrócenia średniego czasu palenia się łuku elektrycznego. Przy odległościach większych od 5 mm obserwuje się nie tylko wzrost wartości natężenia pola w przerwie międzystykowej, ale również większe oddziaływanie jego na układ stykowy.

Im odległość między stykiem ruchomym, a elementem bocznikującym jest mniejsza, obserwuje się bardziej równomierny rozkład natężenia pola elektrycznego w przestrzeni międzystykowej (rys. 7.).

Analiza rozkładu natężenia pola elektrycznego w przestrzeni między stykiem ruchomym i elementem bocznikującym (rys. 7. A–B) i w przestrzeni międzystykowej (rys. 7. C–D) potwierdziła wcześniejsze obliczenia dotyczące usytuowania bocznika. Odległość bocznika pola elektrycznego od styku ruchomego (D_gr) powyżej 5 mm powoduje, że tylko w nieznaczny sposób zmniejszamy wartość natężenia pola elektrycznego w przerwie międzystykowej, nie ograniczając zdecydowanie jego wartości. Na podstawie obliczeń (rys. 7.) analizowano kilka odległości D_gr. Dla odległości bocznika od styku ruchomego D_gr=1,5 mm zaobserwowano znaczną redukcję natężenia pola elektrycznego w przerwie międzystykowej (rys. 8.), przy jednoczesnej redukcji jego wartości w przestrzeni między stykiem ruchomym i elementem bocznikującym.

Na rysunku 6. widać, że przy odległości 4 mm elementu bocznikującego od styku ruchomego wzrasta natężenie pola elektrycznego pomiędzy zaokrąglonymi krawędziami styku ruchomego i nieruchomego. To zjawisko w pełni obrazuje zależność wartości maksymalnej natężenia pola elektrycznego przy ds=3 mm i D_gr=4 mm (rys. 7.). Aby wprowadzenie dodatkowego elementu (rozpraszającego pole) miało wpływ na zwiększenie zdolności załączeniowej układu stykowego załącznika zwarciowego, muszą być spełnione warunki odległości D_gr. Największe skupienie natężenia pola elektrycznego nastąpi w pobliżu elementu bocznikującego (rys. 8.). Na rysunku 9. przedstawiono zależność E_max między punktami A–B i C–D przy ds=3 mm i D_gr=1,5 mm.

Podsumowanie

Zaprezentowany model można również wykorzystać do zbadania zachowania łuku elektrycznego w obecności elementów bocznikujących natężenie pola elektrycznego. Na rysunku 11. przedstawiono zmianę rozkładu natężenia pola elektromagnetycznego przy zastosowaniu elementów bocznikujących. Idea wykorzystania elementów bocznikujących oraz ich wpływ na rozpraszanie pola w układach stykowych została opisana w literaturze [3]. Aby element bocznikujący mógł spełniać swoją funkcję, musi być wykonany z materiału odznaczającego się wysokimi wartościami przenikalności elektrycznej względnej ε. Wśród materiałów o wysokiej przenikalności elektrycznej względnej jest ceramika typu PZT (fot. 1.) otrzymywana ze spieku proszków tytanianu-cyrkonianu ołowiu.

Materiały PZT są materiałami piezoelektrycznymi, a ich własności ściśle zależą od stałości polaryzacji. Większość własności elementów ulega stopniowej degradacji w czasie. Dokładne współczynniki degradacji zależą od składu elementów ceramicznych oraz technologii produkcji. Niewłaściwe stosowanie elementów poprzez przekraczanie elektrycznych, mechanicznych lub termicznych ograniczeń może przyspieszyć ten nieodłączny proces.

Ograniczenia elektryczne – poddanie oddziaływaniu silnego pola elektrycznego, o przeciwnej biegunowości w stosunku do pola pierwotnej polaryzacji, spowoduje depolaryzację materiału piezo. Stopień depolaryzacji zależy od gatunku materiału, czasu oddziaływania, temperatury oraz innych czynników, jednak oddziaływanie 200–500 V/mm lub większe zazwyczaj powoduje depolaryzację. Prąd przemienny powoduje depolaryzację podczas każdego półcyklu, w którym polaryzacja jest przeciwna do pola pierwotnej polaryzacji elementu.

Ograniczenia mechaniczne – naprężenia mechaniczne dostateczne do zaburzenia orientacji domen materiału mogą doprowadzić do zniszczenia uporządkowania dipoli. Tak samo jak podatność na elektryczną depolaryzację, wytrzymałość na naprężenia mechaniczne jest zróżnicowana dla różnych gatunków materiałów piezo. Ograniczenie termiczne – jeżeli materiał piezo zostaje podgrzany do temperatury Curie, domeny stają się nieuporządkowane, a materiał zdepolaryzowany. Zalecana górna temperatura pracy ceramiki wypada w przybliżeniu w połowie między 0°C a temperaturą Curie.

Rodzaj stosowanych domieszek materiałów piezo decyduje o ich własnościach. Tzw. ceramika miękka wykazuje wysokie sprzężenie elektromechaniczne, wysokie stałe piezoelektryczne, wysoką przenikalność elektryczną względną, wysoką stałą dielektryczną, wysokie straty dielektryczne, niski współczynnik dobroci mechanicznej oraz znaczną nieliniowość. Ceramika miękka wytrzyma większe przemieszczenia w stosunku do tzw. ceramiki twardej, jednak wykazuje większą histerezę oraz większą podatność na depolaryzację. Niższe wartości temperatury Curie powodują stosowanie miękkiej ceramiki w aplikacjach wymagających wysokiej częstotliwości oraz silnego pola elektrycznego. W związku z tym, ceramika miękka jest głównie wykorzystywana w aplikacjach sensorowych. Ceramika twarda ogólnie posiada własności przeciwne do ceramiki miękkiej, wliczając wyższe wartości temperatury Curie, niską stałą ładunkową, niskie sprzężenie elektromechaniczne, wysoki współczynnik dobroci elektromechanicznej. Jest również mniej podatna na polaryzację oraz depolaryzację.

Pomimo że ceramika twarda wykazuje większą stabilność od ceramiki miękkiej, nie jest w stanie wytworzyć tak dużych przemieszczeń. Ceramika twarda jest odpowiednia do stosowania w aplikacjach wymagających dużych naprężeń oraz wysokich napięć. Dla pełnego obrazu zachowania się elementu bocznikującego PZT w układzie styku stożkowego należy przeprowadzić dodatkowe badania związane właśnie z pracą mechaniczną elementu. Piezoelektryk ceramiczny poddany oddziaływaniu przemiennego pola magnetycznego znacząco zmienia wymiary zgodnie z częstotliwością pola i jest zależny od składu materiału ceramicznego oraz kształtu i objętości elementu. Przybliżoną analizę odkształceń elementu przedstawiono na rysunku 10.

Literatura

Shin’ichi Tanaka, Kin’ya Sunabe, Yutaka Goda, Three dimensional behavior analysis of DC free arc column by image processing technique. XIII International Conference on Gas Discharges and their applications, 2000.
L. Chemartina, P. Lalandea, E. Montreuila, C. Delalonreb, B.G. Cheronc, F. Lagod. Three dimensional simulation of a DC free burning arc, Application to lightning physics, 13th International Conference on Atmospheric Electricity, 2007.
Łukasz Kolimas, Analiza zjawisk fizycznych zachodzących w układach stykowych podczas załączania prądów, rozprawa doktorska, Politechnika Warszawska, 2008.
Maksymiuk J.: Aparaty elektryczne w pytaniach i odpowiedziach, WNT, Warszawa, 1997.
Ciok Z.: Procesy łączeniowe w układach elektroenergetycznych, WNT, Warszawa, 1983.
Kuffel J., Zaengel W.: Hight voltage engineering, Bytter worth-Heinemann, Oxford 2000.
Slade P.: Electrical contacts, Manel Dekker Inc., New York 1999.
Ballat J., Konig D.: “Insulation characteristics and welding behaviour of butt contacts made of CuCr different processes”, 15th Int. Symp. On DEIV, Darmstadt 1992.
Dolinskiej M., Poljakowa S.: Issljiedowanje silnotocznych kontaktow pri skwoznych tokach korotogo zamykania, „Elektriczeskije kontakty i elektrody”, Kijew 1977.
Kulas S., Kolimas Ł.: Badania symulacyjne wielkoprądowego układu stykowego załącznika zwarciowego; Przegląd Elektrotechniczny, nr 3, 2007, str. 137-140.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

tagi:

pole elektryczne instalacje elektroenergetyczne łuk elektryczny pole elektromagnetyczne

Fot. 1. Element typu PZT SONOX P5 produkcji Ceram Tec AG

Rys. 1. Schemat ideowy układu stykowego załącznika zwarciowego: szkic zestyku stożkowego

Rys. 2. Schemat ideowy zestyku załącznika zwarciowego z elementem bocznikującym natężenie pola elektrycznego

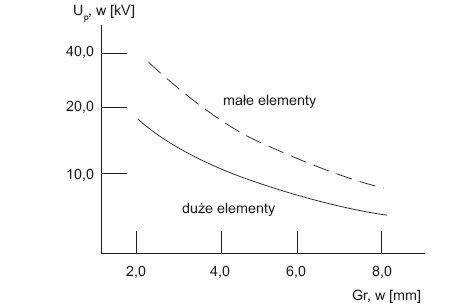

Rys. 3. Zależność wartości napięcia przebicia Up w funkcji grubości wykorzystanej ceramiki, gdzie: Gr – grubość materiału wyrażana w [mm]

Rys. 4. Rozkład natężenia pola elektrycznego w przerwie międzystykowej ds

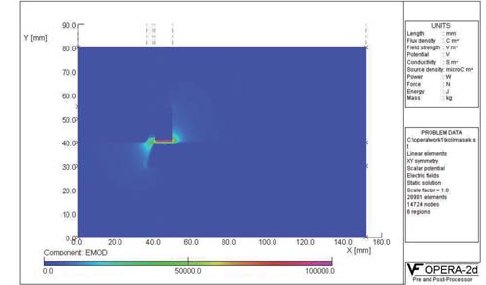

Rys. 5. Rozkład natężenia pola elektrycznego z elementem bocznikującym pole, przy ds=3 mm

Rys. 6. Zależność maksymalnej wartości natężenia pola elektrycznego od odległości elementu bocznikującego dla tej samej przerwy międzystykowej, gdzie Dgr jest odległością bocznika od styku ruchomego

Rys. 7. Rozkład natężenia pola elektrycznego w przerwie międzystykowej ds=3 mm dla odległości elementu bocznikującego od styku ruchomego Dgr=4 mm

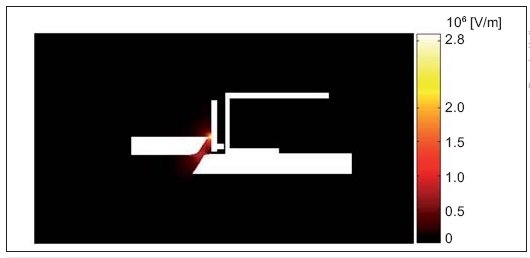

Rys. 8. Rozkład natężenia pola elektrycznego w przerwie międzystykowej ds=3 mm, dla odległości elementu bocznikującego od styku ruchomego Dgr=1,5 mm

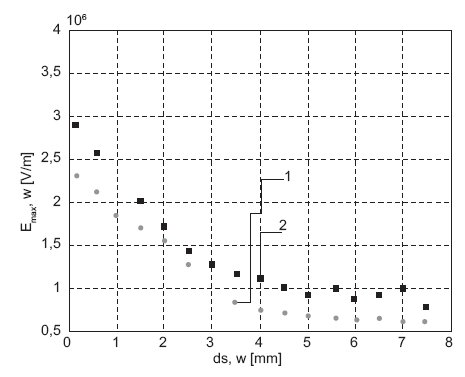

Rys. 9. Zależność maksymalnego natężenia pola elektrycznego przy ds=3 mm, Dgr=1,5 mm, gdzie: 1 – rozkład natężenia pola elektrycznego miedzy punktami C–D, 2 – rozkład natężenia pola elektrycznego miedzy punktami A–B

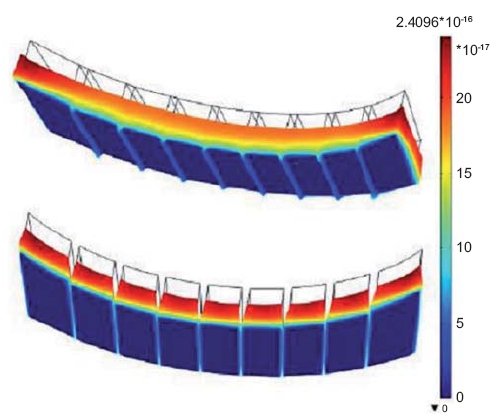

Rys. 10. Odkształcenia elementu bocznikującego PZT umieszczonego na powierzchni styku nieruchomego załącznika zwarciowego. Element PZT w jednym styku oraz element PZT podzielony na segmenty odpowiadające geometrii styku

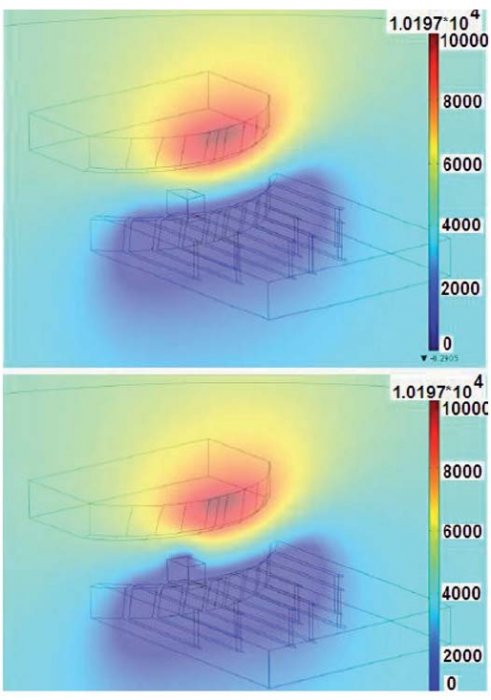

Rys. 11. Zmiana rozkładu natężenia pola magnetycznego przy zastosowaniu elementu bocznikującego w układzie załącznika zwarciowego. Rozkład na wysokości czoła elementu bocznikującego
