Diagnostyka termowizyjna instalacji elektroenergetycznych przy zastosowaniu kamer termowizyjnych

dr inż. Karol Kuczyński | elektro.info 4/2012 | 2012-04-11

Przykładowy obraz termowizyjny diagnozowanego obiektu

Pomiary termowizyjne znajdują zastosowanie we wszystkich przypadkach, w których na podstawie wartości oraz rozkładu temperatury na powierzchni badanego obiektu można oceniać jego stan techniczny. Najpopularniejszym sposobem wykrywania uszkodzeń urządzeń elektroenergetycznych jest wykonanie badań termowizyjnych, które stanowią około 70% wykonywanych pomiarów.

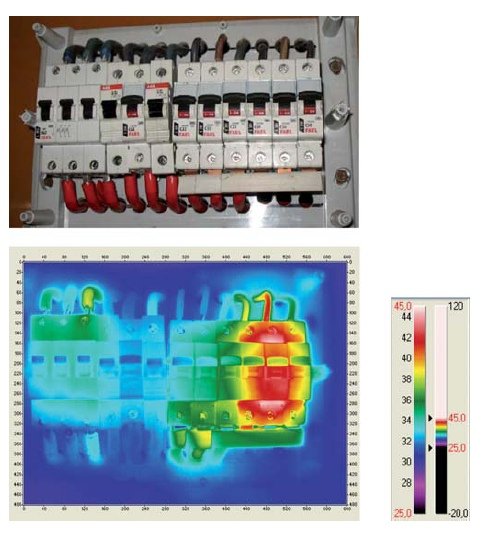

Obraz termowizyjny umożliwia wykrywanie usterek, których nie widać gołym okiem. Wykrycie elementu przegrzanego i prawidłowa klasyfikacja zagrożenia zależą od obciążenia prądowego i przyrostu temperatury [1, 4].

Warunki pomiarów

Zasadnicze różnice warunków pomiarowych występują pomiędzy badaniami w pomieszczeniach i w otwartej przestrzeni. Analizując problem warunków pomiarowych należy mieć na uwadze przede wszystkim możliwość wykonania badań, a w szczególności czynniki, które wykluczają badania metodami termograficznymi, do których należą: zasłonięcie złączy innymi elementami lub zakrycie osłonami, nawet z materiału przezroczystego dla światła widzialnego, a także intensywne opady deszczu i śniegu, lub je utrudniają – w tym przypadku mogą to być bardzo wysokie lub bardzo niskie temperatury [1, 2, 5].

W pomieszczeniach zamkniętych panują na ogół odpowiednie warunki pomiarowe. Wyjątkiem są pomieszczenia w pobliżu pieców, na stropach kotłów, w sąsiedztwie wanien szklarskich itp. Dotyczy to warunków pracy obsługi oraz aparatury, dla której dopuszczalna temperatura pracy wynosi 50°C. Poczucie dyskomfortu powoduje chęć szybszego zakończenia pracy, co może też spowodować wykonanie pomiarów z błędnie wprowadzonymi parametrami (Czytaj więcej na ten temat). Nieodpowiednie warunki panują również w pomieszczeniach z silnymi polami elektromagnetycznymi [5].

Badania w otwartej przestrzeni, gdy zależy nam na precyzji pomiarów, powinny odbywać się w nocy przy pełnym zachmurzeniu oraz przy znacznym obciążeniu. Badania urządzeń elektroenergetycznych mogą odbywać się w dzień, jednak nie przy bezpośrednim nasłonecznieniu obiektów – najlepiej, gdy na niebie jest niska pokrywa chmur. Latem, w dzień, nawet promieniowanie rozproszone przez chmury zauważalnie zniekształca pole temperatury obiektów. Obiekty wysokotemperaturowe (powyżej 150–200°C), zwłaszcza przy wysokiej emisyjności powierzchni, mogą być badane o każdej porze dnia i roku z wyjątkiem wymogu bardzo wysokiej dokładności pomiaru [5].

Niekorzystne efekty w postaci silnego schłodzenia i spłaszczenie rozkładu pola temperatury powodują padający deszcz i śnieg. Porywisty wiatr również silnie schładza obiekty o małej bezwładności cieplnej lub niskim przewodnictwie cieplnym. Duża wilgotność powietrza i mgła wpływają na zmianę własności transmisyjnych powietrza i osłabienie sygnału docierającego do kamery termowizyjnej [1, 2, 5].

Wpływ wiatru

W przypadku badań „zewnętrznych” istotną rolę odgrywają warunki środowiskowe. Temperatura powietrza jest nieistotna, gdyż interesują nas przyrosty temperatury ponad otoczenie, natomiast ważną funkcję spełnia wiatr, który schładza badane złącza. Może to, w przypadku nieuwzględnienia, zmniejszyć sygnalizowany stopień zagrożenia. Producenci aparatury termowizyjnej opracowali orientacyjne współczynniki obniżenia przyrostu temperatury w zależności od prędkości wiatru. Podlegają one jednak wielu ograniczeniom. Są to parametry fizykochemiczne obiektu i powietrza [1, 2, 5]:

podatność obiektu na schładzanie przez wiatr (masa, kształt i przewodnictwo cieplne),
stałość prędkości wiatru (w przypadku zmienności długi czas uśredniania dla obiektów o dużej bezwładności cieplnej, a krótki – tuż przed pomiarem – dla obiektów małych).

Dodatkowo wprowadza się współczynniki, przez które mnożone są otrzymane wartości przyrostów temperatury, aby uzyskać odniesienie do pogody bezwietrznej. Błąd względny otrzymanych wartości przyrostów temperatury oraz błąd klasyfikacji wady zwiększają się wraz z prędkością wiatru, co powoduje, że już przy wietrze o prędkości ponad 4 m/s nie zaleca się wykonywania badań.

Wykrywanie anomalii

Technika bezkontaktowego pomiaru temperatury instalacji elektroenergetycznych umożliwia szybkie wykrywanie miejsc potencjalnych awarii oraz wad i nie wymaga wyłączenia urządzeń z eksploatacji. Zasada wykrywania wadliwych połączeń opiera się na obserwacji przyrostu temperatury w miejscu wadliwego połączenia prądowego – związanego ze wzrostem rezystancji połączenia wskutek np. niedokręcenia śruby, utleniania czy też innych zjawisk prowadzących do pogorszenia styku. W konsekwencji może to doprowadzić do awarii, gdyż elementy o podwyższonej temperaturze częściej ulegają uszkodzeniom z uwagi na degradację izolacji [1, 2, 4].

W poszczególnych krajach wymagania dotyczące stopnia obciążenia instalacji podczas badania termowizyjnego znacznie się różnią. W Polsce jako minimalną wartość przyjmuje się od wielu lat 40% obciążenia znamionowego badanego toru prądowego. Jednak zarówno w krajach zachodnich, jak i w kryteriach oceny wyników pomiarów opracowanych w krajowych zakładach elektroenergetycznych dopuszcza się 30-procentowe obciążenie. Przy czym prędkość przepływu powietrza nie może przekraczać 4 m/s. Zapewnienie odpowiednio dużego obciążenia prądowego badanych elementów zwiększa dokładność pomiarów i umożliwia wiarygodną ocenę ich wyników. Praktyka wykazuje jednak, że pomiary powinno się wykonać nawet wtedy, gdy obciążenie jest niskie. Niewykrycie wad nie zmieni wiedzy o instalacji, natomiast ich wykrycie dowodzić będzie rangi zagrożenia (fot. 1.).

Wykonywanie w takich sytuacjach pomiarów uzasadnione jest również faktem, że jednoczesna obserwacja znacznego obszaru, a przy tym wysoka wyróżnialność małych różnic temperatury powoduje, że pominięcie ewidentnej wady, nawet słabo skontrastowanej, jest bardzo mało prawdopodobne. Kamery termowizyjne mają rozdzielczości termiczne na poziomie poniżej 0,1°C, podczas gdy istotne wady to przyrosty temperatury kilkunasto-, czy kilkudziesięciostopniowe (fot. 2.). Jedyny mankament badań przy niskim obciążeniu to mniej precyzyjna klasyfikacja wady, niż przy większych obciążeniach [1, 2, 3].

Wpływ czynników związanych między innymi ze środowiskiem, uwarunkowaniami technicznymi, konstrukcją badanego obiektu oraz zastosowaną aparaturą powoduje, że prawidłowa identyfikacja wad zależy od doświadczenia osób wykonujących pomiary. Muszą one bowiem uwzględnić omówione czynniki, zarówno związane z wiedzą o badanym elemencie, a także o warunkach i metodzie pomiaru, jak również wziąć pod uwagę specyfikę zastosowanej kamery.

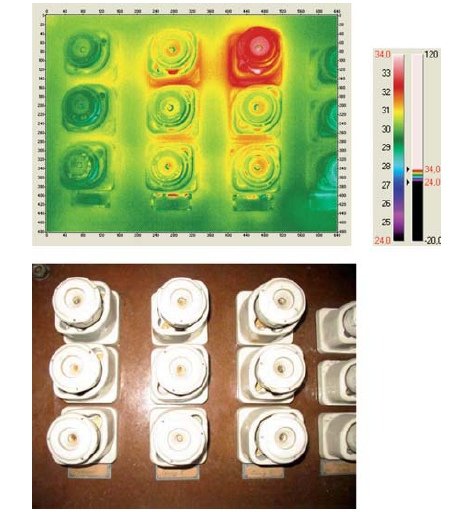

Termografia jest metodą porównawczą, dlatego dla właściwej oceny wady i jej lokalizacji niezbędne jest uwzględnienie również wpływu elementów sąsiednich, geometrii obiektu, symetrii budowy itp.

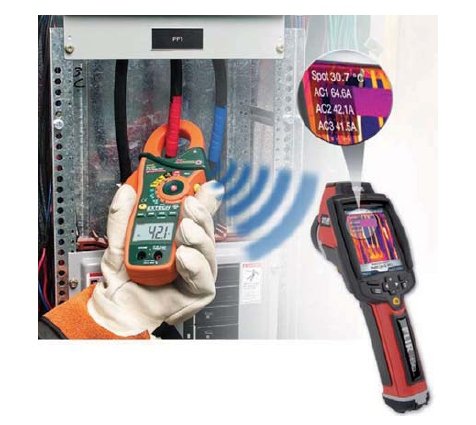

W torach prądowych trójfazowych przyjmuje się, że obciążenie prądowe we wszystkich fazach tego samego toru jest takie samo. Wówczas obrazy cieplne elementów porównuje się z tymi samymi elementami w innych fazach. Pozwala to na uproszczenie metodyki badań i ułatwienie procesu interpretacji. Niestety, dokonując badań można stwierdzić znaczną niesymetrię obciążenia instalacji, co należy wziąć pod uwagę przy analizie obrazów termowizyjnych. Możemy spotkać rozwiązania kamer umożliwiających komunikację z miernikami cęgowymi lub zewnętrznymi ekranami ciekłokrystalicznymi przy zastosowaniu komunikacji Bluetooth, lub Wi-Fi. Przykład niesymetrii obciążenia przedstawiono na fotografii 3.

Wymagania aparaturowe

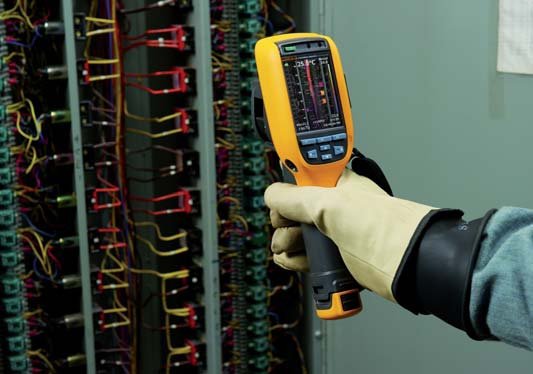

W badaniach urządzeń elektroenergetycznych i energetycznych spotykane są zarówno obiekty duże, takie jak kotły, elektrofiltry, kominy, transformatory, silniki, jak i obiekty małe, np. nóż odłącznika, przepust izolatora ściennego [1, 2, 5].

Warunki pomiarowe niekiedy uniemożliwiają obserwację obiektu z dogodnej odległości i pod dogodnym kątem. Potrzeby zamawiającego są zróżnicowane – raz potrzebne jest wykrycie i lokalizacja anomalii z szacunkowym określeniem zakresu odchyleń od normy, innym razem dokładna ocena wartości temperatury i klasyfikacja wady. Spotyka się temperaturę obiektów przewyższającą temperaturę otoczenia o kilka, jak również o kilkaset stopni. Badania prowadzone są w różnej temperaturze otoczenia i warunkach środowiskowych [5].

Szerokie przedziały zmienności napotkanych i żądanych parametrów powodują, że aparatura termograficzna musi zapewniać odpowiednią rozdzielczość rejestrowanych obrazów, przy jednoczesnym dużym polu widzenia, w celu lepszej identyfikacji obserwowanych obiektów. Pożądana jest również odporność mechaniczna na wstrząsy i wpływy atmosferyczne. Zasilanie akumulatorowe musi zapewnić co najmniej kilkugodzinną pracę. Rejestracja obrazu powinna pozwalać na nagranie komentarza słownego oraz obrazu w świetle widzialnym.

Konstrukcja aparatury z reguły umożliwia szybkie dopasowanie parametrów obserwacji do warunków mierzonego obiektu oraz zapewnia stabilność wskazań. Ta różnorodność wymogów powoduje, że wyodrębniły się dwie klasy aparatury do diagnostyki w elektroenergetyce. Pierwszą stanowią proste i tanie kamery do badań jakościowych z elementami pomiaru, gdzie główną cechą jest wizualizacja pola temperatury, a możliwość pomiaru punktowego lub określenie temperatury maksymalnej w obszarze jest elementem ważnym, ale nie zawsze stosowanym. Urządzenia te przeznaczone są do kontroli stanu cieplnego obiektów i elementów w sposób porównawczy lub do wykrywania miejsc występowania znacznych zmian temperatury na kontrolowanym obiekcie (fot. 4). Taką niedrogą aparaturę powinny posiadać rejony energetyczne dla szybkiej i natychmiastowej oceny stanu sprawdzanych urządzeń. Tego typu aparatura jest również rekomendowana dla służb utrzymania ruchu w przedsiębiorstwach z priorytetem ciągłości ruchu oraz obciążoną i rozległą siecią elektroenergetyczną, w tym dużą liczbą rozdzielnic [1, 2, 5].

Drugą grupę stanowią kamery termograficzne o wysokiej rozdzielczości przestrzennej przeznaczone do badań, głównie ilościowych. Wyposażone są w oprzyrządowanie umożliwiające pracę w różnych warunkach i kontrolę różnych obiektów. Oprogramowanie wewnętrzne pozwala na wszechstronną analizę termogramów na ekranie kamery nie tylko już w momencie obserwacji, ale również po ich zarejestrowaniu.

Oprogramowanie komputerowe umożliwia zaawansowaną analizę zarejestrowanych termogramów, precyzyjną klasyfikację wad i określenie niezbędności remontu, co usprawnia pracę ekip remontowych. Dzięki aparaturze tego typu możemy badać również inne obiety, nie tylko elektroenergetyczne.

Aparatura kontrolna powinna podlegać okresowej kontroli zgodnie z zaleceniami normy PN-EN ISO 10012 Systemy zarządzania pomiarami. Wymagania dotyczące procesów pomiarowych i wyposażenia pomiarowego. Zgodnie z zasadami Systemu Zarządzania Jakością osoba wykonująca badania termograficzne powinna posiadać [5]:

przygotowanie do prowadzenia tego rodzaju badań,
odpowiednie wykształcenie, przeszkolenie i doświadczenie,
przynajmniej ogólną wiedzę o obiekcie badań, jego technologii i zakresie pracy, możliwości wystąpienia anomalii, normalnego zużycia, a także wiedzę o dotychczasowym przebiegu pracy (historię obiektu),
wiedzę o przewidywanych skutkach wystąpienia anomalii termicznych i ich związku z wadami obiektu oraz rozumieć znaczenie stwierdzonych odchyleń dla normalnego użytkowania badanych obiektów i znać przepisy prawne lub techniczne dopuszczalności wad,
posiadać sprawny sprzęt, właściwy do wykonywanych badań, wraz z certyfikatem kalibracji.

Dla całego wyposażenia pomiarowego również dla kamer termowizyjnych, konieczne jest sprawdzanie w wypadku wystąpienia anomalii pracy sprzętu zauważonych podczas normalnej eksploatacji, ale również ustalenie okresowych sprawdzeń z częstotliwością zalecaną przez producenta bądź opartą na doświadczeniach własnych lub innych. Częstość sprawdzeń powinna uwzględniać czas rzeczywistej pracy w tym okresie, „starzenie się” w czasie przechowywania oraz koszt i czas wyłączenia z eksploatacji.

Podsumowanie

Kamery termowizyjne stały się szeroko dostępne na rynku, a wykonanie kilku zdjęć jest bardzo łatwe. Termowizja jest szybką i efektywną metodą diagnostyki urządzeń elektroenergetycznych. Jakość badań jest związana z doświadczeniem ekipy pomiarowej, znajomością działania urządzeń elektroenergetycznych oraz zagadnień związanych z metrologią termowizyjną. Klucz do sukcesu tkwi jednak w odpowiedniej analizie uzyskanego obrazu, a do tego potrzebne jest duże doświadczenie zdobyte w eksploatacji maszyn i instalacji przemysłowych.

Literatura

„Pomiary termowizyjne w praktyce”, pod red. H. Madury, Agenda Wydawnicza PAK, Warszawa 2004.
W. Oliferuk, Termografia podczerwieni w nieniszczących badaniach materiałów i urządzeń, Biuro Gamma, Warszawa 2008.
W. Oliferuk, Termografia podczerwieni i zastosowanie jej do kontroli pracy urządzeń elektrycznych, „elektro.info” 11/2010.
K. Kuczyński, Termowizja, czyli bezkontaktowe diagnozowanie urządzeń, „elektro.info” 11/2010.
W. Adamczewski, Badania termograficzne w elektroenergetyce, „elektro.info” 7–8/2008.
