Optymalna lokalizacja stacji transformatorowych SN/nn w zurbanizowanych terenach miejskich

Optimal location of MV/LV transformer stations in urban areas

dr inż Dariusz Sajewicz , mgr inż. Mariusz Kłokowski | elektro.info 6/2015 | 2015-07-14

Fot. 1. Słupowa stacja transformatorowa zasilana linią kablową SN. Zdjęcie przedstawia (od góry): osprzęt napowietrzny SN, transformator, rozdzielnice nn [2]

arch. autorów

Rozwój obszarów zurbanizowanych jest związany ze stanem infrastruktury technicznej w zakresie energetyki, która jest istotnym elementem wpływającym na rozwój społeczno-gospodarczy danego regionu. Zapotrzebowanie na energię elektryczną na terenie miasta wynika z potrzeb gospodarstw domowych, obiektów użyteczności publicznej, potrzeb
zakładów, a także oświetlenia terenu.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Wzrost zapotrzebowania na energię elektryczną na terenach miejskich to konsekwencja zagospodarowania terenów rozwojowych oraz wzrostu zapotrzebowania na nią istniejących odbiorców z powodu zwiększonego wykorzystania sprzętu gospodarstwa domowego, oraz zwiększenia zużycia energii elektrycznej na cele grzewcze, oraz klimatyzacyjne.

Zwiększone zapotrzebowanie na energię elektryczną wymusza konieczność rozbudowy systemu elektroenergetycznego na terenie miasta, poprzez budowę nowych linii SN oraz stacji transformatorowych SN/nn. Prace te wpływają na poprawę bezpieczeństwa dostaw energii do odbiorców finalnych.

Stacje transformatorowe SN/nn kierują energię elektryczną do sieci elektroenergetycznej niskiego napięcia, która to zasila w energię elektryczną największą liczbę odbiorców na terenie miasta. Usytuowanie nowych stacji w zabudowie miejskiej stanowi w chwili obecnej duży problem w pracy projektanta. Duże nasycenie sieciami uzbrojenia terenu, niezidentyfikowane obiekty budowlane umieszczone w ziemi (kanały, elementy betonowe) oraz przede wszystkim bliskość budynków bardzo często stanowią problem nie do pokonania.

W artykule przedstawiono trudności, z którymi projektant może spotkać się w pracy zawodowej przy ustalaniu optymalnej lokalizacji nowych stacji transformatorowych (przede wszystkim kontenerowych stacji małogabarytowych) w warunkach miejskiej zabudowy.

Rodzaje stacji transformatorowych i ich sytuowanie w terenach miejskich

Stacja wnętrzowa (rys. 1.), projektowana jest zazwyczaj w przypadku braku miejsca lub terenu. Jest ona umiejscawiana najczęściej w otoczeniu pomieszczeń technicznych budynku, takich jak garaże, rozdzielnie, śmietniki itp. Podstawowe warunki, jakie muszą spełniać stacje wnętrzowe, są określone w § 182 Rozporządzenia [1], tj.:

pomieszczenie stacji transformatorowej może być sytuowane w budynkach o innym przeznaczeniu, jeżeli są spełnione warunki zapewniające ochronę pomieszczeń przeznaczonych na pobyt stały ludzi przed hałasem i drganiami,
zostanie zachowana odległość pozioma i pionowa od pomieszczeń przeznaczonych na stały pobyt ludzi co najmniej 2,8 m,
ściany i stropy będą stanowiły oddzielenia przeciwpożarowe oraz będą miały zabezpieczenia przed przedostawaniem się cieczy i gazów.

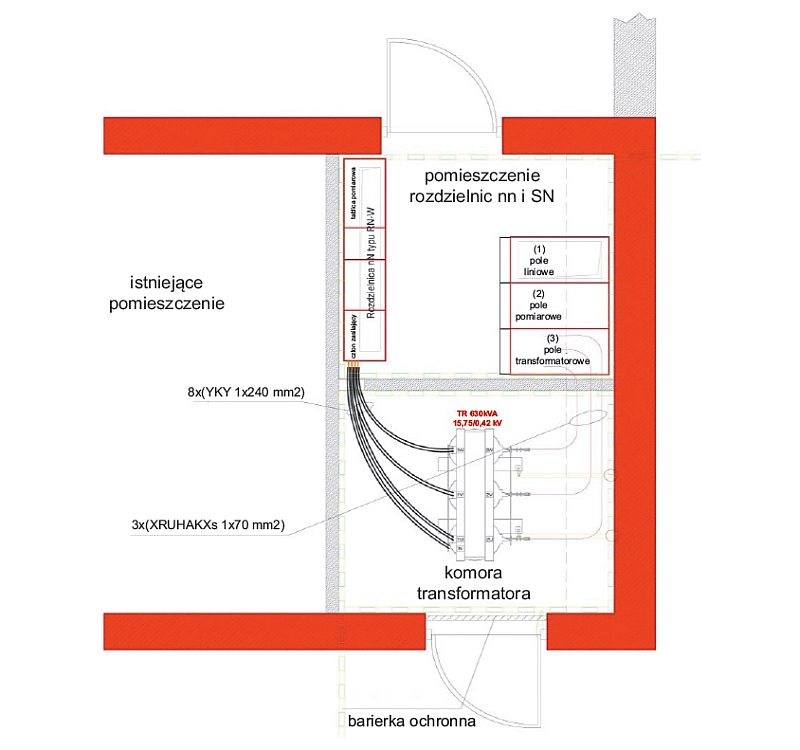

Rys. 1. Rozmieszczenie poszczególnych urządzeń w stacji wnętrzowej

Stacja słupowa napowietrzna (fot. 1.), przeznaczona pierwotnie do zasilania linii napowietrznych i zasilana linią napowietrzną. Ze względu na to, iż nie jest traktowana jako budynek i nie zachodzi potrzeba określania odległości stacji ze względu na przepisy przeciwpożarowe, zyskuje coraz większą popularność w miejskiej zabudowie.

Fot. 1. Słupowa stacja transformatorowa zasilana linią kablową SN. Zdjęcie przedstawia (od góry): osprzęt napowietrzny SN, transformator, rozdzielnice nn [2]

Najczęściej spotykane rozwiązanie słupowej stacji napowietrznej w warunkach miejskich to: zasilanie linią kablową, transformator usytuowany na słupie oraz rozdzielnica stacyjna wykonana jako złącze kablowe przy słupie. Zasadniczym problemem jest jednak aspekt wizualny; większość właścicieli nie chce takiego "przemysłowego" rozwiązania w pobliżu pięknych elewacji budynku. Jest to jednak alternatywa dla sytuowania stacji słupowych w pobliżu budynków, gdyż nie jest ona traktowana jako budynek, a jako obiekt budowlany i nie musi spełniać wymagań ppoż. dla budynków stacji transformatorowych.

Stacja podziemna (rys. 2.) jest najlepszą alternatywą dla nadziemnych budynków stacji, albowiem nie dotyczą jej wymagania ppoż. i można ją sytuować blisko budynków, jednakże nie znalazła do tej pory wielu zwolenników, głównie z uwagi problemy z posadowieniem jej na gruntach mokrych oraz ze względów czysto eksploatacyjnych. Jest to jednak dobry sposób na zmniejszenie odległości, uwzględniający przepisy ppoż.

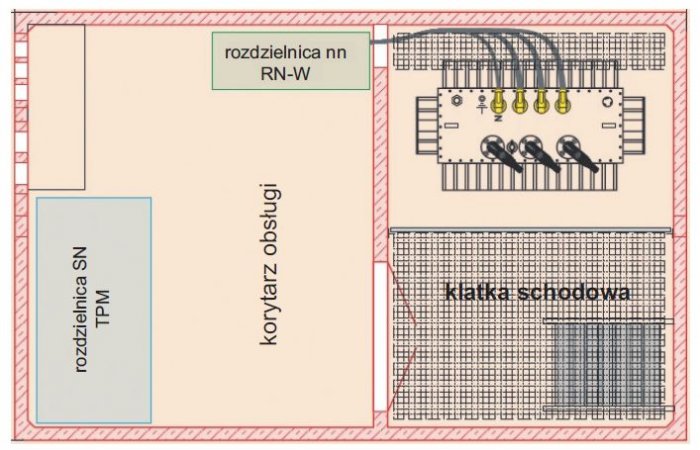

Rys. 2. Rozmieszczenie poszczególnych urządzeń w podziemnej stacji transformatorowej typu PST-b [2]

Aktualne wybrane wymagania prawne i techniczne związane z lokalizacją stacji transformatorowych

Wybrane wymagania przeciwpożarowe

Zgodnie z warunkami, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku – DzU z 2002 r., nr 75, poz. 690, z późn. zm.), stacje transformatorowe zostały zaliczone do budynków oraz części budynków produkcyjnych i magazynowych, oznaczone jako PM i charakteryzowane gęstością obciążenia ogniowego (trzeba tu zaznaczyć, że dotyczy to przede wszystkim budynków stacji transformatorowych, do których nie można zaliczyć stacji kontenerowych).

Gęstość pożarową zgodnie z normą [3] można obliczyć z następującej zależności:

Wzór 1

gdzie:

n – liczba rodzajów materiałów palnych znajdujących się w pomieszczeniu,

G – masa poszczególnych materiałów, w [kg],

F – powierzchnia rzutu poziomego pomieszczenia, w [m²],

Q_ci – ciepło spalania poszczególnych materiałów, w [MJ/kg].

W zależności od ilości oleju użytego w danym typie transformatora (w zależności od mocy transformatora) i powierzchni stacji można określić gęstość pożarową budynku stacji transformatorowej. Dla typowych stacji transformatorowych kontenerowych wartość ta waha się w przedziale od 1000 do 4000 MJ/m².

Dla gęstości obciążenia ogniowego (typowego dla stacji kontenerowych) z zakresu 1000 do 4000 MJ/m², po uwzględnieniu zapisów dotyczących odporności ogniowej ścian oddzielenia ppoż. (wynoszącej REI 120) można określić odległości kontenerowych stacji transformatorowych od budynków. Wynoszą one (z pominięciem wymagań szczególnych opisanych w rozpoprządzeniu [1], które łagodzą lub zaostrzają wynagania):

od budynków zaliczanych do kategorii zagrożenia ludzi ZL – 15 m,
od budynków produkcyjnych i magazynowych PM – 15 m,
od budynków inwentarskich IN – 15 m,
od budynków, dla których Q > 4000 MJ/m² – 20 m,
od granicy z działką niezabudowaną – 7,5 m,
od granicy z lasem (działką leśną) – 22,5 m.

Można wnioskować, że w miejskiej zabudowie sytuowanie stacji kontenerowych jest wręcz niemożliwe, ponieważ odległość (minimum 15 m) stacji transformatorowej od budynku w zabudowie miejskiej jest bardzo trudna do uzyskania.

Z uwagi na bardzo wysokie ceny gruntów oraz ograniczenia związane z zagospodarowaniem działek budowanych architekci starają się maksymalnie zagospodarowywać przestrzeń i dodatkową powierzchnię stacji. Jest to niejako marnowanie przestrzeni i może świadczyć o pewnej niegospodarności projektantów zagospodarowania terenu.

Kwalifikacja stacji – budynek czy obiekt budowlany?

Wszystkie powyższe rozwiązania dotyczą sytuowania stacji, które w świetle rozporządzenia [1] są traktowane jako budynek. W związku z tym nastręczają wiele problemów przy uzyskiwaniu pozwolenia na budowę.

Od kilku lat trwają rozważania w różnych gremiach, na forach internetowych, czy też na łamach prasy branżowej. Najważniejszy dylemat brzmi: - "dlaczego stacji kontenerowych nie można sytuować blisko działek sąsiednich, pasów drogowych, czy też budynków, skoro słupowa stacja transformatorowa o takim samym transformatorze może bez problemu stanąć nawet 0,5 m od granicy działki?".

Odpowiedzią na te i inne pytania jest wyrok, który zapadł w Wojewódzkim Sądzie Administracyjnym w Białymstoku 20 marca 2014 r. Spór dotyczył kwestii: - Czy kontenerowa stacja transformatorowa powinna być kwalifikowana jako budynek, zgodnie z art. 3 pkt 2 Prawa budowlanego, czy też jako budowla, zgodnie z art. 3 pkt 3 ustawy [4]?

Według Sądu kontenerowa stacja transformatorowa jest budowlą, a nie budynkiem w rozumieniu ustawy Prawo budowlane. "Stanowisko to jest tym bardziej uzasadnione, gdy się zważy, że - jak wynika zarówno z opisu technicznego budowy przedmiotowej stacji, jak i dołączonych do niego rysunków tego obiektu - wnętrze stacji zostało technologicznie dopasowane do umieszczonych w nim urządzeń i właściwie w całości jest tymi urządzeniami wypełnione. Trafnym zatem wydaje się spostrzeżenie, że przedmiotowy kontener spełnia funkcję podrzędną względem umieszczonych w nim urządzeń i jest przez to częścią budowlaną tych urządzeń w rozumieniu art. 3 ust. 3 ustawy, co przesądza o tym, że jest budowlą, a nie budynkiem” [5].

Powyższe rozstrzygnięcie daje więc "zielone światło" do sytuowana stacji kontenerowych w gęstej zabudowie miejskiej bez uwzględnienia odległości wymaganych warunkami przeciwpożarowymi. Pozwoli to również na uniknięcie słupowych stacji w pobliżu placów zabaw, bloków mieszkalnych, czy centrach naszych miast.

Odległości od istniejącej infrastruktury

Przy projektowaniu stacji transformatorowych i przy ich lokalizacji w terenie każdorazowo powinniśmy uwzględniać istnienie sieci uzbrojenia terenu w miejscu posadowienia stacji, takich jak:

sieci wodociągowe/kanalizacyjne,
sieci telekomunikacyjne,
sieci elektroenergetyczne,
sieci gazowe,
sieci kablowe teleinformatyczne.

Aktualnie w rozporządzeniu [6] i znajdują się zapisy dotyczące sytuowania sieci gazowych, telekomunikacyjnych w określonych odległościach od elektroenergetycznych stacji transformatorowych.

Akt prawny [6] dotyczący sieci gazowych określa m.in. możliwość sytuowania sieci gazowych względem istniejących sieci, w tym stacji transformatorowej. Z punktu widzenia ochrony interesu obydwu właścicieli sieci przyjmuje się, iż przepisy te stosuje się również dla sytuowania stacji transformatorowej względem sieci gazowej.

Odległość gazociągu stalowego od obrysu zewnętrznego uziemienia elektroenergetycznej stacji transformatorów nie może być mniejsza niż:

5,0 m – od granicy strefy kontrolowanej wyznaczonej dla tego gazociągu dla elektroenergetycznych stacji transformatorów o napięciu do 15,0 kV włącznie;
8,0 m – od granicy strefy kontrolowanej wyznaczonej dla tego gazociągu dla elektroenergetycznych stacji transformatorów o napięciu powyżej 15,0 kV.

Wyjaśnienia wymaga pojęcie "strefa kontrolowana", którą definiuje się jako "obszar wyznaczony po obu stronach osi gazociągu, którego linia środkowa pokrywa się z osią gazociągu, w którym przedsiębiorstwo energetyczne zajmujące się transportem gazu ziemnego podejmuje czynności w celu zapobieżenia działalności mogącej mieć negatywny wpływ na trwałość i prawidłowe użytkowanie gazociągu".

Szerokość stref kontrolowanych, o których mowa w ust. 1, powinna wynosić dla gazociągów o maksymalnym ciśnieniu roboczym (MOP):

do 0,5 MPa włącznie – 1,0 m,
powyżej 0,5 MPa do 1,6 MPa włącznie – 2,0 m,
powyżej 1,6 MPa oraz o średnicy:
- do DN 150 włącznie – 4,0 m,
- powyżej DN 150 do DN 300 włącznie – 6,0 m,
- powyżej DN 300 do DN 500 włącznie – 8,0 m,
- powyżej DN 500 – 12,0 m.

Z powyższego zapisu wynika, iż dla stacji transformatorowej o napięciu znamionowym 15 kV odległość uziemienia stacji od istniejącej sieci gazowej stalowej wynosi minimum 6 m. Jest to zasadniczo duża odległość przy sytuowaniu stacji w warunkach gęstej, miejskiej zabudowy.

Odległość od istniejących sieci gazowych stalowych, których w naszych miastach jest duża liczba jest przyczyną, dla której inżynierowie muszą poszukiwać nowych, niekonwencjonalnych rozwiązań, aby zmniejszyć tę odległość do minimum i aby była możliwość wybudowania stacji transformatorowej w bliskości do sieci gazowej stalowej. Tym niekonwencjonalnym rozwiązaniem może być rekonfiguracja układu uziomowego, który w 99% przypadków stacji kontenerowych jest wykonywany jako otokowy lub mieszany (otokowy z dodatkowymi prętami pionowymi).

Jeśli zależy nam na zmniejszeniu odległości uziemienia od sieci gazowej, to należy uziemienie przenieść w kierunku przeciwnym do lokalizacji sieci gazowej, pamiętając jednak o rozkładzie potencjałów w przypadku ewentualnego uszkodzenia w sieci SN.

Podsumowanie

Projektując stacje elektroenergetyczne w gęstej, miejskiej zabudowie należy zwracać baczną uwagę na aktualne odległości od istniejących obiektów budowlanych. Odległości te nie zawsze muszą dyskwalifikować daną lokalizację. Można wtedy wykorzystać fakt, iż dla stacji kontenerowych możemy już nie uwzględniać przepisów ppoż. zawartych w rozporządzeniu [1].

Bliskość sieci gazowych w pobliżu lokalizacji stacji elektroenergetycznych wymusza stosowanie niekonwencjonalnych rozwiązań poprzez zastosowanie uziomów innych niż otokowe, co umożliwi ich odsunięcie od istniejących sieci gazowych.

Literatura

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2002 r., nr 75, poz. 690, z późn. zm.).
Katalog do projektowania ZPUE Włoszczowa.
PN-B-02852:2001 Ochrona przeciwpożarowa budynków. Obliczanie gęstości obciążenia ogniowego oraz wyznaczanie względnego czasu trwania pożaru.
Ustawa z dnia 7 lipca 1994 Prawo budowlane (DzU2013.1409 j.t.).
Wyrok WSA w Białymstoku, sygnatura II SA/Bk 955/13.
Rozporządzenie Ministra Gospodarki z dnia 26 kwietnia 2013 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe i ich usytuowanie (DzU2013.640, z późn. zm.).
