Interakcje wyższych harmonicznych napięcia zasilania odbiornika nieliniowego w kontekście przepływu mocy czynnej

mgr inż. Konrad Papierz | elektro.info 10/2012 | 2012-10-17

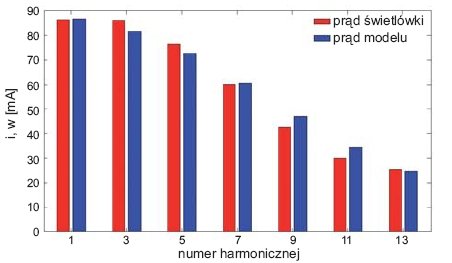

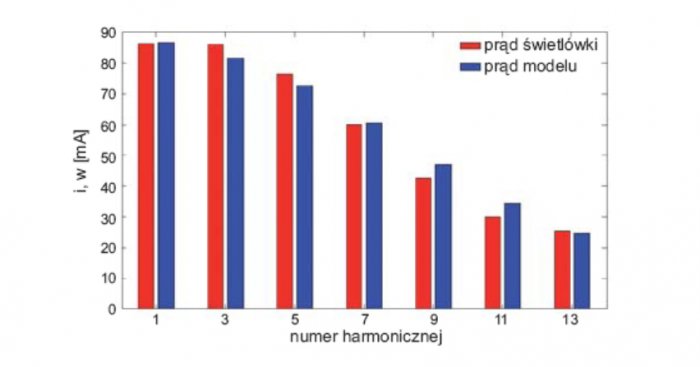

Wyższe harmoniczne prądu modelu i rzeczywistej świetlówki kompaktowej

Odbiorniki nieliniowe można najkrócej zdefiniować jako obwody elektryczne zawierające elementy, których parametry zależą od prądu płynącego przez element bądź napięcia występującego na zaciskach elementu [1]. Analiza tego rodzaju odbiorników nastręcza pewnych trudności, co wynika z samej istoty odbiorników nieliniowych – nie spełniają one bowiem zasady superpozycji.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

Streszczenie

Artykuł zawiera omówienie wpływu zmian parametrów zasilania odbiornika nieliniowego – w szczególności fazy poszczególnych harmonicznych napięcia – na przepływ mocy czynnej. Przykład odbiornika nieliniowego stanowi świetlówka kompaktowa, z uwagi na fakt, iż jest to obecnie jeden z najpowszechniej występujących odbiorników nieliniowych. Artykuł przedstawia wyniki przeprowadzonych badań symulacyjnych. Badania te miały na celu analizę wpływu parametrów zasilania na pobieraną bądź generowaną przez model świetlówki moc czynną. Podczas ich realizacji zaobserwowano istotne interakcje między poszczególnymi harmonicznymi, będące skutkiem nieliniowości odbiornika.

Abstract

Interactions of higher harmonics of power supply in the context of active power flow

The paper contains discussion about influence of changes of power supply parameters – especially phases of harmonics – on active power flow. Example of nonlinear load was compact fluorescent lamp (CFL), due to the fact that now it is one of the most common nonlinear load. The article presents the results of simulation studies. These studies aimed to analyze the impact of power supply parameters to active power – absorbed or generated by model of CFL. During simulations, was observed a significant interaction between the different harmonics. It was result of nonlinearity of load.

Obecnie, odbiorniki nieliniowe wydają się stanowić bardzo aktualną tematykę, z uwagi na ich stale zwiększający się udział w systemie elektroenergetycznym. W szczególności istotne jest zagadnienie komunalnych odbiorników nieliniowych, takich jak szeroko pojęta elektronika (komputery, urządzenie RTV) czy oświetlenie. Moc pojedynczego odbiornika jest przeważnie niewielka, jednak sumaryczny wpływ dużej liczby tego rodzaju odbiorników może stanowić istotny problem.

W artykule został przedstawiony wpływ zmian parametrów zasilania – w szczególności fazy poszczególnych harmonicznych napięcia – na przepływ mocy czynnej, jej wartość oraz znak. Jako przykład odbiornika nieliniowego została wybrana świetlówka kompaktowa. Wybór został podyktowany faktem, iż jest to obecnie jeden z najpowszechniej występujących odbiorników nieliniowych, którego udział, w świetle wdrażanych w Unii Europejskiej przepisów, będzie stale wzrastał.

Model świetlówki kompaktowej

W celu zrealizowania opisanych powyżej zadań, wykonane zostały badania symulacyjne. Badania te zostały przeprowadzone w programie Matlab – Simulink. Świetlówka kompaktowa została zamodelowana układem przedstawionym na rysunku 1.

Pomimo prostoty, układ taki bardzo dobrze modeluje nieliniowe właściwości rzeczywistej świetlówki kompaktowej i jest często wykorzystywany w literaturze [7]. Na rysunku 2. przedstawiony został przebieg prądu modelu w odpowiedzi na zasilanie sinusoidalne o wartości skutecznej 230 V, odniesiony do przebiegu prądu rzeczywistej świetlówki. Rysunek 3. natomiast, zawiera wartości prądu wyższych harmonicznych modelu oraz rzeczywistej świetlówki, przy tych samych warunkach zasilania. Podczas symulacji wartość rezystancji źródła zasilania została przyjęta jako 1 W.

Znacznie ciekawsza jest sytuacja, gdy świetlówkę kompaktową zasilimy niesinusoidalnym napięciem – do pierwszej harmonicznej dodano trzecią i piątą, o wartościach skutecznych odpowiednio 4% i 2% wartości skutecznej pierwszej harmonicznej (230 V). Faza wszystkich harmonicznych wynosiła 0. Przy takim zasilaniu model świetlówki pobierał 18,748 W mocy czynnej pierwszej harmonicznej. Moce czynne wyższych harmonicznych zostały przedstawione w tabeli 1.

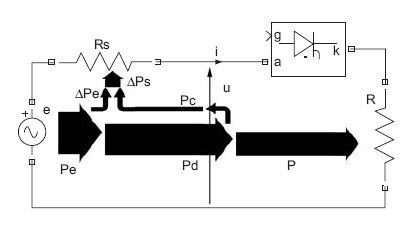

W przypadku, gdy źródło wyższych harmonicznych jest zarówno po stronie dostawcy energii, jak i odbiornika, znak mocy czynnej nie pozwala na stwierdzenie, po której stronie znajduje się dominujące źródło danej harmonicznej [6]. Wyraźnie będzie to widoczne w następnym eksperymencie, polegającym na zmianie fazy wyższych harmonicznych napięcia zasilania, przy stałej wartości skutecznej.

Celem kolejnej symulacji było zbadanie wpływu zmiany fazy harmonicznych napięcia zasilania na przepływ mocy czynnej. Fazy trzeciej oraz piątej harmonicznej napięcia zasilania były zmieniane w zakresie od 0 do 360°. Wartości skuteczne były natomiast cały czas takie same, identyczne jak w omówionej wcześniej symulacji. Faza pierwszej harmonicznej była równa zero. Na uwagę zasługuje znaczna zmiana mocy czynnej pierwszej harmonicznej.

Różnica między wartością maksymalną (20,688 W) a minimalną (16,796 W) wynosiła aż 3,892 W. Widać więc, że zmiana fazy wyższych harmonicznych obecnych w napięciu zasilania może w istotny sposób wpłynąć na dostarczaną do odbiornika użyteczną moc czynną pierwszej harmonicznej. Charakter zmian wartości mocy czynnej w zależności od faz wyższych harmonicznych w zakresie 0–360° ma kształt zbliżony do sinusoidy. Nie jest to zaskoczeniem – moc zależy przecież od cosj. Na skutek interakcji między harmonicznymi nie jest to jednak idealna sinusoida (dobrze widać to na rysunku 9.). Zmiany mocy czynnej pierwszej harmonicznej w zależności od faz trzeciej i piątej harmonicznej przedstawia rysunek 6.

Podobny wykres można sporządzić dla mocy czynnej trzeciej harmonicznej. Moc ta zależna jest oczywiście w zdecydowanie większym stopniu od fazy trzeciej harmonicznej napięcia zasilania, jednak wpływ fazy piątej harmonicznej jest również widoczny. Zmianie ulega również znak mocy czynnej trzeciej harmonicznej – widać, że w zależności od warunków zasilania świetlówka kompaktowa może być zarówno odbiornikiem, jak i źródłem mocy czynnej trzeciej harmonicznej. Co więcej, maksymalna oddawana do źródła moc czynna trzeciej harmonicznej – przy warunkach zasilania opisanych powyżej – może mieć nawet –755 mW, co dla pojedynczej świetlówki kompaktowej wydaje się znaczną wartością. Generowana moc czynna wyższych harmonicznych ma oczywiście szereg niekorzystnych skutków związanych z pogarszaniem się jakości zasilania.

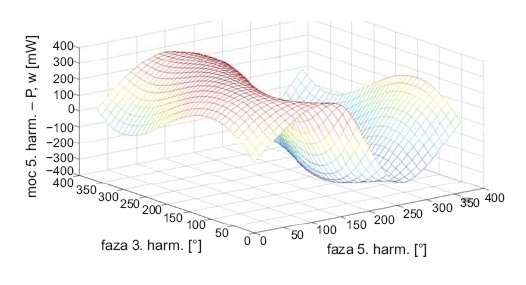

Jeszcze bardziej interesujące jest zbadanie przepływu mocy czynnej piątej harmonicznej. Przedstawiony jest on na rysunku 8. Widoczny jest – co oczywiste – wyraźny wpływ fazy piątej harmonicznej napięcia zasilania. Jednakże z uwagi na większą wartość trzeciej harmonicznej napięcia zasilania, w stosunku do piątej (4% i 2%), wpływ fazy trzeciej harmonicznej na moc czynną piątej harmonicznej jest również bardzo duży.

Jeszcze wyraźniej widać ten fakt na rysunku 9. Przedstawiona jest na nim moc czynna piątej harmonicznej w zależności od fazy trzeciej harmonicznej napięcia zasilania, dla trzech wybranych wartości fazy piątej harmonicznej napięcia zasilnia. Dla wartości fazy równej 50° moc jest zawsze dodania – niezależnie od wartości fazy trzeciej harmonicznej napięcia zasilania – świetlówka pobiera moc czynną piątej harmonicznej. Z kolei dla wartości fazy 280° moc ta jest zawsze ujemna – świetlówka jest wtedy źródłem mocy czynnej piątej harmonicznej. Natomiast przy fazie piątej harmonicznej napięcia zasilania wynoszącej 180°, charakter odbioru zależny jest od fazy trzeciej harmonicznej napięcia zasilania. Symulacja ta w sposób ewidentny potwierdza bezużyteczność metody znaku mocy czynnej przy lokalizacji dominujących źródeł wyższych harmonicznych [4].

Nieco inaczej przedstawia się moc czynna siódmej harmonicznej. Również widoczna jest jej zmienność w zależności od faz harmonicznych napięcia zasilania, jednak jej wartość jest zawsze ujemna. Wynika to oczywiście z faktu, iż w napięciu zasilania siódma harmoniczna nie występuje – źródłem mocy czynnej siódmej harmonicznej jest w tym przypadku tylko i wyłącznie odbiornik nieliniowy, jakim jest świetlówka kompaktowa. Brak siódmej harmonicznej w napięciu zasilania skutkuje również zdecydowanie mniejszą wartością mocy czynnej tej harmonicznej, w porównaniu do harmonicznych trzeciej oraz piątej.

Podsumowanie

W artykule dokonano omówiono wpływ zmian parametrów zasilania – fazy poszczególnych harmonicznych napięcia – na moc czynną, jej wartość oraz kierunek przepływu. Przykład odbiornika nieliniowego stanowiła świetlówka kompaktowa.

Podczas przeprowadzonych symulacji zaobserwowano istotne interakcje między poszczególnymi harmonicznymi, będące skutkiem nieliniowości odbiornika. Zmiana fazy, np. trzeciej harmonicznej napięcia zasilania, wpływa nie tylko na wartość mocy czynnej piątej harmonicznej, ale także na jej znak, czyli kierunek przepływu.

W zależności od warunków zasilania odbiornik nieliniowy może być odbiornikiem lub źródłem mocy czynnej danej harmonicznej. Kolejnym etapem badań będzie próba analitycznego opisu zaobserwowanych zjawisk, poprzez odpowiednie modele (np. model: crossed frequency admittance matrix), weryfikacja ich dokładności oraz poprzez badania pomiarowe.

Literatura

S. Bolkowski, Teoria obwodów elektrycznych, Wydawnictwo Naukowo-Techniczne, Warszawa 2003.
L. S. Czarnecki, Comments on active power flow and energy accounts in electrical systems with nonsinusoidal waveforms and asymmetry, IEEE Transactions on Power Delivery, Vol.: 11, No.: 3, July 1996.
Z. Hanzelka, Jakość energii elektrycznej, część 4 - Wyższe harmoniczne napięć i prądów, http://www.twelvee.com.pl/, 2001.
Z. Hanzelka, D. Bigaj, Metody lokalizacji źródeł wyższych harmonicznych w sieciach zasilających, „Automatyka Elektryka Zakłócenia”, nr 1, 2010.
K. Papierz, Pomiar mocy czynnej generowanej przez nieliniowy odbiornik, na przykładzie żarówki energooszczędnej, „Przegląd Elektrotechniczny”, R. 86 nr 9, 2010.
Wilsun Xu; Xian Liu; Yilu Liu, An Investigation on the Validity of Power-Direction Method for Harmonic Source Determination, IEEE Transactions on Power Delivery, Vol.: 18, No.: 1, January 2003.
J. Yong, L. Chen, A. B. Nassif,W. Xu, A Frequency-Domain Harmonic Model for Compact Fluorescent Lamps, IEEE Transactions on Power Delivery, Vol.: PP, No.: 99, November 2009.
