Rozdzielnice nn i ich wyposażenie

Wprowadzenie do układów zestykowych

dr inż. Karol Kuczyński | elektro.info 1-2/2013 | 2013-02-14

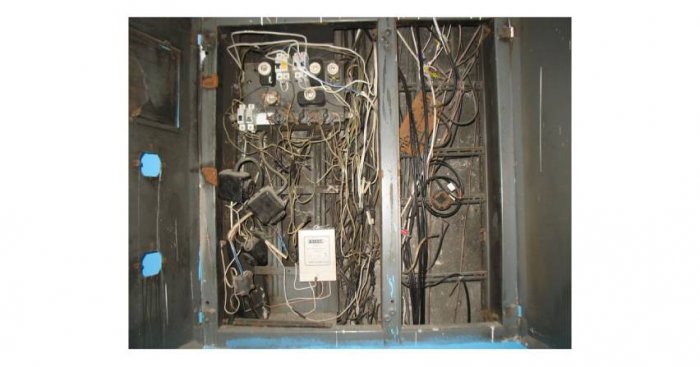

Fot. 1. Przykład tego, jak nie powinna wyglądać działająca rozdzielnica piętrowa w budynku wielorodzinnym

Zespół zgrupowanych urządzeń elektroenergetycznych wraz z szynami zbiorczymi, połączeniami elektrycznymi, elementami izolacyjnymi i osłonami nazywany jest rozdzielnicą. Służy ona do rozdziału energii elektrycznej i łączenia oraz zabezpieczania linii lub obwodów. W zależności od ich przeznaczenia, parametrów znamionowych oraz właściwości technicznych wynikających z rozwiązania konstrukcyjnego, rozdzielnice są urządzeniami bardzo zróżnicowanymi. Rozdzielnice niskonapięciowe są elementami złożonymi z jednego lub kilku łączników niskiego napięcia, które współpracują z urządzeniami sterowniczymi, sygnalizacyjnymi oraz pomiarowymi [1, 4]. Wykorzystywane są one również do łączenia oraz zabezpieczania linii lub obwodów elektrycznych.

Zobacz także

APATOR SA SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

SPV RM – regulator parku energii z funkcją strażnika mocy dla nowoczesnej generacji rozproszonej

Rosnący udział odnawialnych źródeł energii w systemie elektroenergetycznym sprawia, że coraz większego znaczenia nabiera nie tylko sama produkcja energii, ale również jej bezpieczne, przewidywalne i zgodne z wymaganiami operatorów zarządzanie. Farmy fotowoltaiczne, turbiny wiatrowe, instalacje biogazowe czy układy przemysłowe typu „zero eksport” wymagają dziś rozwiązań, które pozwalają kontrolować parametry pracy źródeł, ograniczać moc oddawaną do sieci oraz zapewniać skuteczną komunikację z systemami...

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Rozwiązania rozdzielnic nn

Ze względu na miejsce zainstalowania rozdzielnice niskiego napięcia dzielimy na wnętrzowe i napowietrzne. W zależności od przeznaczenia i zastosowania można wyróżnić między innymi rozdzielnice: energetyczno-dystrybucyjne, przemysłowe, słupowe, budowlane i mieszkaniowe.

Pod względem rozwiązań konstrukcji zewnętrznych wyróżnia się rozdzielnice otwarte, częściowo osłonięte oraz osłonięte. Natomiast ze względu na sposób zainstalowania rozdzielnice można podzielić na naścienne, przyścienne i wolno stojące. Rozdzielnice mogą być wykonane jako stacjonarne i przenośne. W zależności od sposobu wykonania części wsporczych i mocujących oraz osłony części będących pod napięciem rozdzielnice niskiego napięcia dzieli się na tablicowe, skrzynkowe, szafowe stosowane w budynkach mieszkalnych wielokondygnacyjnych i pulpity sterownicze [1, 4].

Ze względu na funkcję rozdzielnicy spełnianą w sieci rozdzielczej można wyróżnić rozdzielnice główne, oddziałowe (stosowane w budownictwie przemysłowym), piętrowe, mieszkaniowe oraz specjalizowane stosowane do zasilania: komputerów, oświetlenia, zasilaczy UPS itp.

Rozdzielnice wnętrzowe możemy podzielić na dwie grupy. Do pierwszej należą rozdzielnice główne, będące podstawową jednostką kontrolno-zabezpieczająco-rozdzielającą w instalacji. Tego typu rozdzielnica posiada urządzenia zabezpieczające wewnętrzne linie zasilające. Najczęściej jest zlokalizowana na najniższej kondygnacji budynku lub w jego podpiwniczeniu, w bliskim otoczeniu wyjścia ewakuacyjnego. Do drugiej grupy zaliczamy rozdzielnice piętrowe, pełniące funkcje pomiarowe, rozdzielcze, zabezpieczeniowe oraz integracyjne. Umieszczane są one w pionach kablowych na poszczególnych piętrach obiektu mieszkalnego i stanowią granicę między obwodem instalacji budynku a obwodem odbiorczym [1, 4].

Konfiguracja rozdzielnic niskiego napięcia

Przy konfiguracji rozdzielnic nn ze względu na wytrzymałość zwarciową należy porównywać znamionowe parametry zwarciowe aparatury z wartościami spodziewanych prądów zwarciowych, jakie mogą pojawić się w miejscu jej przyłączenia do sieci zasilającej. Rozdzielnice nn muszą być dostosowane do warunków zwarciowych, jakie mogą wystąpić w miejscu ich przyłączenia. Szyny główne powinny wytrzymywać obciążenia termiczne i dynamiczne wywoływane przez prądy zwarciowe ,jakie mogą wystąpić w miejscu ich przyłączenia. Mogą być one ograniczane w czasie poprzez wyłącznik po stronie zasilania.

Właściwy dobór wyposażenia rozdzielnicy, parametrów znamionowych aparatów, przekrojów szyn, kabli oraz przewodów zapewnia prawidłową pracę rozdzielnicy w warunkach normalnych, natomiast w warunkach wystąpienia określonych zakłóceń pozwala minimalizować ich skutki [1, 4]. W celu prawidłowego doboru urządzeń, szyn zasilających oraz kabli i przewodów należy określić wartości prądów roboczych oraz zwarciowych, w miejscu sieci lub instalacji, w której ma być zainstalowana rozdzielnica. Przy szacowaniu prądów znamionowych należy uwzględnić spodziewane prądy robocze. Dobór parametrów znamionowych wyłącznika mocy, który ma być zainstalowany w rozdzielnicy, powinien być poprzedzony obliczeniami wartości tych parametrów dla danej sieci lub instalacji, w której ma zostać zainstalowana rozdzielnica [1, 4].

Zestyki

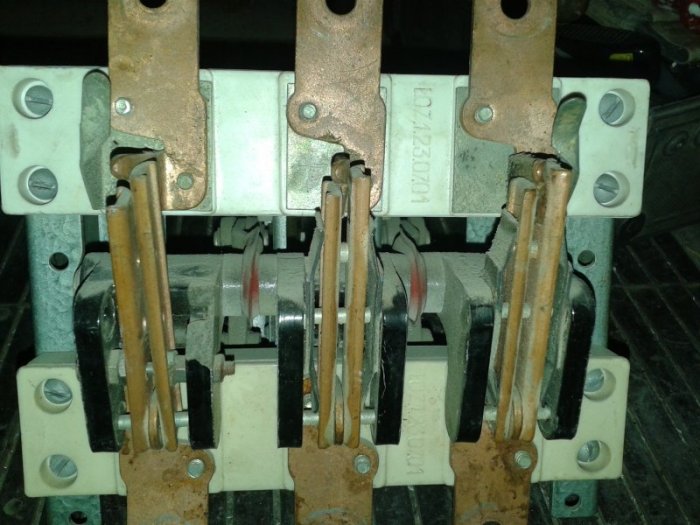

Wzrost wartości prądów i napięć znamionowych oraz prądów zwarciowych w rozdzielnicach i układach zasilających urządzenia elektryczne stawia coraz większe wymagania torom prądowym i układom zestykowym. Każdy aparat pracujący w systemie elektroenergetycznym ma tor prądowy oraz układ zestykowy. Przepływ prądu ciągłego powoduje nagrzewanie się toru prądowego i zestyków do temperatury, która nie powinna przekraczać wartości dopuszczalnej. Należy przy tym zauważyć, że dopuszczalna temperatura powinna być co najmniej równa dopuszczalnej temperaturze samego toru prądowego, a o obciążalności długotrwałej najczęściej decyduje układ zestykowy. W warunkach zwarciowych tory prądowe oraz zestyki podlegają dodatkowemu nagrzewaniu oraz narażeniom elektrodynamicznym [2, 3].

Jednym z najważniejszych parametrów charakteryzujących zestyki jest struktura powierzchni styczności. Ze względu na kształt powierzchni stykowych zestyki dzielimy na punktowe, liniowe i powierzchniowe. Jednak w rzeczywistości styczność dwóch ciał nigdy nie następuje w jednym punkcie, wzdłuż linii lub jednolitej powierzchni geometrycznej. Dlatego też zestyk punktowy jest to zestyk, w którym styczność elektryczna odbywa się na powierzchni o bardzo małym promieniu.

Zestyk liniowy jest to zestyk, w którym styczność rzeczywista odbywa się na kilku małych powierzchniach ułożonych w przybliżeniu wzdłuż pewnej linii prostej. Natomiast zestyk powierzchniowy jest to zestyk, w którym styczność pozorna następuje na powierzchni wynikającej z geometrycznych wymiarów styków, a styczność rzeczywista na wielu małych powierzchniach dowolnie usytuowanych w obrębie pozornej powierzchni styczności [2].

Zestyki punktowe i liniowe są zwykle zestykami nierozłącznymi ruchomymi lub rozłącznymi, natomiast zestyki powierzchniowe są najczęściej zestykami nierozłącznymi.

Rezystancja zestykowa jest zmienna w czasie ze względu na utlenianie się powierzchni styków.

Rzeczywista powierzchnia styczności jest sumą powierzchni zestyków punktowych. Wielkość rzeczywistej powierzchni styczności zależy od twardości materiału, rodzaju i dokładności obróbki powierzchni styczności styków. Suma powierzchni styczności stref, w których grupują się mikronierówności związane z falistością powierzchni styczności styków, tworzy tzw. konturową powierzchnię styczności [2].

W zależności od wartości siły docisku zestyków, mikropowierzchnie ulegają odkształceniu sprężystemu lub plastycznemu. W zestykach na prądy znamionowe powyżej kilkuset amperów z uwagi na wymaganie małej wartości rezystancji na ogół stosowane są znaczne dociski powodujące odkształcenia plastyczne mikropowierzchni. Przy danej sile docisku styków F o liczbie mikropowierzchni styczności decyduje tzw. twardość stykowa αHB materiału styków, zgodnie z zależnością opartą na założeniu odkształcenia plastycznego w miejscu styczności [3]:

αHB=F/(n·∏·r²p)

gdzie:

n – liczba powierzchni styczności,

rp – promień zastępczy kołowej powierzchni styczności, w [m],

HB – twardość materiału styków wg Brinella lub Vickersa (np. dla styku Cu-Cu, HB=(3–7) 108 N/m2),

α – współczynnik twardości stykowej materiału, zależny od mikrostruktury powierzchni styczności (przyjmuje się α=0,5-0,7),

F – siła docisku styków, w [N].

Rezystancja zestykowa

Rezystancja zestykowa jest podstawowym parametrem charakteryzującym zestyk i decydującym o jego obciążalności prądowej ciągłej i zwarciowej dla całego toru prądowego. Rezystancję zestykową R_z można wyrazić wzorem [2, 3]:

R_z=R_L+R_p

gdzie:

R_L – rezystancja połączonych styków płaskich o długości zakładki L,

R_p – rezystancja przejścia będąca sumą rezystancji przewężenia przekroju związaną z mikrostrukturą powierzchni styku oraz rezystancji warstw nalotowych o grubości kilkudziesięciu nanometrów, zwykle z tlenków metali o właściwościach izolacyjnych.

Rezystancję zestykową można też wyznaczyć z empirycznego wzoru [3]:

R_z=c·ρ/(0,1·F) m

gdzie:

ρ – rezystywność materiału styków, w [Ωm],

c – stała zależna od własności materiału styków, stanu ich powierzchni itp.,

m – stała zależna od rodzaju styku (powierzchniowy m=1, liniowy m=0,7, punktowy m=0,5).

W wyniku nierównomiernego rozpływu prądu w obszarze połączonych szyn rezystancja RL zależy od stosunku długości zakładki L do grubości styku t. Uwzględnia to współczynnik zagęszczenia strug prądowych e, którego wartość określa się z zależności [3]:

e=R_L/R_B=R_L·(w/ρ)·(1/(L/t))

gdzie:

R_L – rezystancja połączonych styków płaskich o długości zakładki L, w [Ω],

R_B – rezystancja pojedynczego odcinka szyny o długości zakładki L, w [Ω],

w – szerokość szyny, w [m],

L – długość zakładki, w [m],

t – grubość styku, w [m].

Obliczeń rezystancji warstw w praktyce się nie wykonuje ze względu na znaczne trudności metrologiczne związane z wyznaczeniem ich grubości; zaś ich wpływ na rezystancję zestykową jest bardzo duży. Utlenianie się styków może powodować wielokrotne powiększanie się rezystancji zestykowej. Jest to spowodowane bardzo dużą rezystywnością tlenków metali przewodowych [2].

W przypadku połączeń śrubowych szyn wartość rezystancji przejścia zależy od liczby śrub łączących szyny oraz od technologii wykonania otworów. Szczególne znaczenie ma deformacja powierzchni styczności przy otworach. Rezystancję przejścia można wyznaczyć z zależności [3]:

R_p= (ρ·∏·S_m·HB)/(0,2·b·F)

gdzie:

S_m – średnia odległość nierówności profilu powierzchni styczności, w [m],

b – liczba śrub mocujących szyny.

Podsumowanie

Każde połączenie dwóch przewodników charakteryzuje się rezystancją zestykową. W rozdzielnicach o prądach znamionowych powyżej kilkuset amperów projektanci coraz częściej nie tylko dobierają przekroje szyn i połączeń na obciążalność prądową, ale również zwracają uwagę na maksymalne zmniejszenie rezystancji zestykowych przez przewymiarowanie przekrojów i dobór aparatów dostosowanych do łączenia większych prądów.

Rezystancja zestykowa nie ma stałej wartości w czasie, ze względu na utlenianie się powierzchni styków, a przyrost jej jest tym większy, im wyższa jest temperatura pracy zestyków. Wraz ze wzrostem temperatury zestyku i grubości warstwy nalotowej wzrasta natężenie pola elektrycznego w warstwie nalotowej, co prowadzi do jej przebicia. Przy dostatecznie dużej grubości warstwy nalotowej przebicie może nie nastąpić i temperatura zestyku może wzrosnąć i przekroczyć dopuszczalne granice powodując upalenie się połączenia.

Literatura

J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka, DW MEDIUM, Warszawa 2012.
B. Lejdy, A. Sajczyk, Laboratorium urządzeń elektroenergetycznych, DWiP PB, Białystok 1999.
S. Kulas, Tory prądowe i układy zestykowe, OWPW, Warszawa 2008.
K. Kuczyński, Wymagania a rzeczywiste konfiguracje rozdzielnic nn, „elektro.info”, nr 1–2/2012.
