Wybrane zagadnienia zabezpieczeń odległościowych linii (część 1) Kryterium podimpedancyjne oraz parametryzacja zasięgów reaktancyjnych stref pomiarowych

W artykule scharakteryzowano wybrane zagadnienia związane z zabezpieczeniami odległościowymi linii elektroenergetycznych wysokich i najwyższych napięć.


Fot. arch. redakcji

Zabezpieczenia odległościowe stanowią jeden z podstawowych typów zabezpieczeń stosowanych w Elektroenergetycznej Automatyce Zabezpieczeniowej (EAZ) linii przesyłowych wysokich (WN) i najwyższych napięć (NN). Ich podstawowym zadaniem jest skuteczna i selektywna ochrona linii elektroenergetycznych przed negatywnymi skutkami zakłóceń (w szczególności zwarć wielkoprądowych). Efekt wystąpienia takich zwarć to przede wszystkim dynamiczne i termiczne oddziaływanie prądu zwarciowego na obiekt, co w konsekwencji doprowadziłoby do jego uszkodzenia lub zniszczenia.

Zobacz także

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia....

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia. W artykule nie przedstawiono wszystkich rozwiązań technicznych w zakresie budownictwa sieciowego, które są stosowane w sieci dystrybucyjnej na terenie naszego kraju, tylko podstawowe.

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu...

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu trwania wyłączeń awaryjnych, czasu przerw w zasilaniu, a także wartości energii elektrycznej niedostarczonej do odbiorców. Przeprowadzono w nim też analizę sezonowości oraz przyczyn awarii linii. Autor przeprowadził obszerne badania niezawodnościowe na podstawie danych pochodzących z terenu dużej...

Spadki napięć oraz straty mocy w linii średniego napięcia z generacją rozproszoną

Spadki napięć oraz straty mocy w linii średniego napięcia z generacją rozproszoną

W artykule przedstawiono korzyści wynikające z podłączania generacji rozproszonej pod kątem strat mocy i poziomów napięć w sieciach średnich napięć. Wykazano, jaki wpływ na poziom strat mocy ma wybór punktu...

W artykule przedstawiono korzyści wynikające z podłączania generacji rozproszonej pod kątem strat mocy i poziomów napięć w sieciach średnich napięć. Wykazano, jaki wpływ na poziom strat mocy ma wybór punktu podłączenia generatora, a także jego moc. Do obliczeń wykorzystano parametry istniejących rzeczywistych linii średniego napięcia. Wykazano, że w przypadku nieodpowiedniego doboru mocy generatora straty mocy w linii mogą wzrosnąć.

Zgodnie z obowiązującymi przepisami przesyłowe linie elektroenergetyczne muszą być wyposażone w zabezpieczenie podstawowe (odcinkowe) oraz rezerwowe ziemnozwarciowe lub odległościowe bezłączowe.

W niniejszym artykule zostaną przybliżone wybrane aspekty działania i parametryzacji zabezpieczenia odległościowego linii przesyłowych.

Kryterium podimpedancyjne

Zwarciom wielkoprądowym towarzyszy jednoczesny wzrost prądu fazowego ponad wartość dopuszczalną długotrwale obiektu elektroenergetycznego przy jednoczesnym obniżeniu napięcia (fazowego lub międzyfazowego) fazy lub faz dotkniętych zwarciem.

Wykorzystując te cechy, na bazie dostępnych pomiarowo napięć i prądów wyznaczana jest impedancja pętli zwarciowej.

b wybrane zagadnienia zabezpieczen rys01

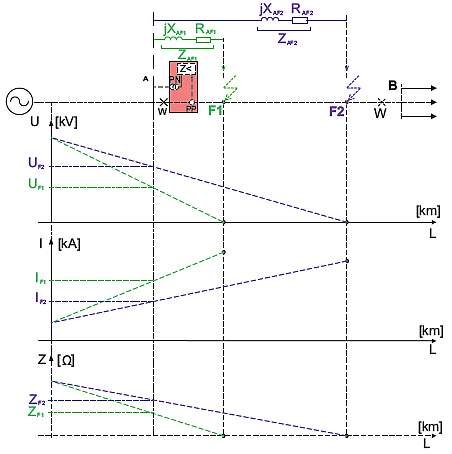

Rys. 1. Idea wyznaczania impedancji w zabezpieczeniu odległościowym linii LAB, gdzie: W – wyłącznik, F1, F2 – miejsca zwarcia; rys. T. Bednarczyk

Na rys. 1. przedstawiono schemat ideowy zasady wyznaczania impedancji w zabezpieczeniu odległościowym linii elektroenergetycznej LAB. Linia LAB jest zasilana jednostronnie i wyposażona w układ zabezpieczeniowy składający się z zabezpieczenia odległościowego Z<, przekładników prądowych (PP) oraz napięciowych (PN).

b wybrane zagadnienia zabezpieczen wz01

Wzór 1

gdzie:

Up, Ip – fazory napięcia i prądu pomiarowego.

Zakładając, że zwarcie ma charakter metaliczny zależność (1) można przedstawić jako:

b wybrane zagadnienia zabezpieczen wz02

Wzór 2

gdzie:

UAFx – fazor napięcia określający spadek napięcia na odcinku stacja A miejsce zwarcia Fx, spowodowany przepływem prądu zwarciowego Ip = IAFx

Zależność (2) pozwala wyznaczyć zarówno wartość impedancji zwarcia (moduł), jak i jej charakter (kąt), co pozwala wyznaczyć, m.in. kierunek przepływu prądu zwarciowego („kierunek zwarcia”) oraz jego zasięg obszarowy, tj. jaką część linii LAB zwarcie obejmuje.

Zakładając, że linia LAB jest impedancyjnie jednorodna, z zależności (2) wynika, że wartość impedancji ZAFx wyznaczonej przez zabezpieczenie jest proporcjonalna do długości LAFx, stanowiącej odległość miejsca zwarcia Fx od stacji A.

W miarę zbliżania się miejsca zwarcia do stacji A impedancja ZAFx będzie liniowo malała, ponieważ zmniejszy się wartość napięcia UAFx przy jednoczesnym wzroście prądu IAFx  (rys. 1.).

W przypadku oddalania się miejsca zwarcia Fx od stacji A, impedancja ZAFx będzie rosła, ponieważ wartość napięcia UAFx mierzonego w stacji A będzie rosła w miarę oddalania się miejsca zwarcia od miejsca zainstalowania zabezpieczenia (rys. 1.).

Ogólnie, zmianie miejsca zwarcia na linii LAB towarzyszy zmiana wartości wyznaczanej przez zabezpieczenie impedancji ZAFx. Zatem wyznaczając wartość ZAFx, a następnie odnosząc ją do impedancji ZAB całej linii LAB, można wprost wyznaczyć względną odległość miejsca zwarcia od stacji A, tj.:

b wybrane zagadnienia zabezpieczen wz03

Wzór 3

gdzie:

Z’ – jednostkowa impedancja linii LAB.

Stąd nazwa „zabezpieczenie odległościowe”, ponieważ wartość wyznaczonej impedancji pomiarowej jest „elektryczną” interpretacją odległości do miejsca zwarcia.

Przedstawione dotychczas rozważania dotyczyły przypadku zwarcia metalicznego.

Istnieje jednak szereg czynników fałszujących pomiar impedancji w zabezpieczeniach odległościowych, co przekłada się m.in. na błędną interpretację uzyskanych wyników, a w konsekwencji błędną lokalizację miejsca zwarcia.

Jednym z czynników mogących znacząco wpłynąć na poprawność wyznaczanej impedancji przez zabezpieczenie odległościowe jest dodatkowa rezystancja w obwodzie zwarciowym. Przypadek taki przedstawiono na rys. 2.

b wybrane zagadnienia zabezpieczen rys02

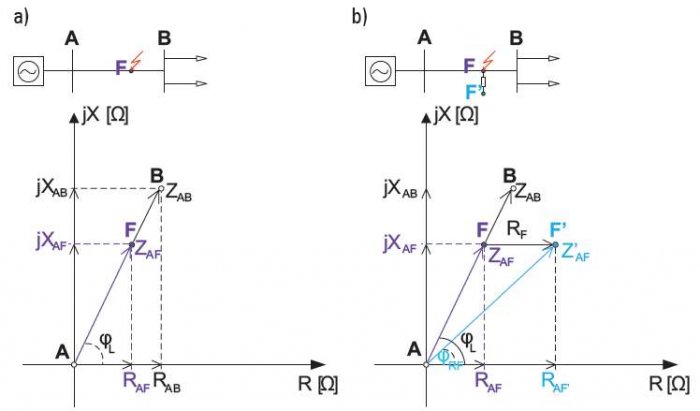

Rys. 2. Wektor impedancji wyznaczanej w punkcie zabezpieczeniowym (stacja A) podczas zwarcia: a) bezpośredniego, b) pośredniego; rys. T. Bednarczyk

W przypadku zwarć bezpośrednich (metalicznych) na odcinku linii LAB koniec wektora impedancji „mierzonej” znajduje się na odcinku AB odpowiadającym wartości impedancji chronionej linii. Kąt nachylenia wektora impedancji odpowiada tzw. kątowi zwarcia linii, opisanego zależnością:

b wybrane zagadnienia zabezpieczen wz04

Wzór 4

gdzie:

R, X – rezystancja i reaktancja indukcyjna zabezpieczanej linii.

W sytuacji, gdy występujące na linii przesyłowej zwarcie nie ma charakteru bezpośredniego (pojawia się tzw. rezystancja przejścia) zarówno wartość, jak i argument wyznaczanej przez zabezpieczenie impedancji ZAFx ulega zmianie.

Należy dodać, iż zwarcia występujące w sieciach przesyłowych nie zawsze mają charakter bezpośredni. Często pomiędzy zwartą fazą (fazami) występuje dodatkowa rezystancja, która powoduje zmianę wartości impedancji ZAFx widzianej w punkcie zabezpieczenia.

Dodatkowa rezystancja RF w obwodzie zwarciowym fałszuje (zwiększa wartość i zmniejsza kąt) wyznaczanej wartości impedancji w stosunku do wartości impedancji odpowiadającej długości odcinka linii pomiędzy stacją A (miejscem pomiaru) a miejscem zwarcia Fx, co przedstawiono na rys. 2b. Efektem zafałszowania jest błędna identyfikacja miejsca zwarcia – jest ono lokalizowane dalej w głąb linii niż występuje w rzeczywistości.

Na rys. 3. przedstawiono wektorową interpretację impedancji pomiarowej wyznaczanej przez zabezpieczenie odległościowe dla charakterystycznych przypadków pracy chronionej linii:

  • pracy normalnej (rys. 3a),
  • zwarcia dwufazowego metalicznego (rys. 3b)
  • oraz zwarcia doziemnego przez rezystancję przejścia (rys. 3c).
b wybrane zagadnienia zabezpieczen rys03

Rys. 3. Graficzna ilustracja wyznaczania impedancji pomiarowej przy różnych stanach pracy linii, gdzie: LAB ZAB – wektor impedancji zabezpieczanej linii LAB, ZAF – wektor wyznaczonej impedancji zwarcia, Zobc – wektor wyznaczonej impedancji obciążenia; rys. T. Bednarczyk

Wykorzystywanie kryterium podimpedancyjnego w zabezpieczeniu odległościowym

W celu zachowania odpowiedniej selektywności działania i spełniania zadań rezerwowania funkcjonalności zabezpieczeń obiektów sąsiednich, zabezpieczenie odległościowe charakteryzuje się czasem generacji decyzji wyłączającej zależnym od umiejscowienia punktu zwarciowego Fx w stosunku do miejsca zainstalowania zabezpieczenia A (miejsca pozyskiwania sygnałów pomiarowych). Przykładową charakterystykę czasowo-impedancyjną zabezpieczenia odległościowego przedstawiono na rys. 4.

b wybrane zagadnienia zabezpieczen rys04

Rys. 4. Przykładowa charakterystyka czasowo-impedancyjna zabezpieczenia odległościowego w układzie promieniowym; rys. T. Bednarczyk

Wynika z niej wielostrefowość działania zabezpieczenia, które obejmuje swoim zasięgiem ochrony nie tylko linię LAB, ale również linie (obiekty) w najbliższym otoczeniu sieciowym.

Zabezpieczenia odległościowe charakteryzują się tzw. strefami pomiarowymi reprezentowanymi przez wydzielone obszary na płaszczyźnie impedancji zespolonej, do których przypisane są odpowiednie czasy opóźnień działania.

Umiejscowienie wektora impedancji pomiarowej w jednej ze stref pomiarowych powoduje generację sygnału wyłączającego z opóźnieniem zależnym od przyjętego stopniowania czasowego. Ze względu na różne wykonanie konstrukcyjne zabezpieczeń odległościowych można wyróżnić kilka rodzajów kształtów charakterystyk pomiarowych, co zostanie opisane w dalszej części artykułu.

Ogólne wytyczne doboru nastaw

W tym miejscu zostaną przedstawione ogólne zasady doboru nastaw zabezpieczeń odległościowych. Należy podkreślić, że mogą one ulec zmianie w zależności od charakteru i złożoności otoczenia sieciowego zabezpieczanej linii (jednotorowa, wielotorowa, z kompensacją szeregową itp.), jak i funkcjonalności samego zabezpieczenia (forma rozruchu, sposób i kształt charakterystyk pomiarowych itp.).

Przystępując do obliczeń założono, że: analizowany fragment sieci przedstawia sieć promieniową, jednostronnie zasilaną, linie przesyłowe są liniami jednotorowymi o tych samych parametrach elektrycznych.

W artykule skupiono się na trzech kwestiach:

  • nastawie rozruchowego członu podimpedancyjnego Zr,
  • nastawie zasięgów reaktancyjnych stref pomiarowych XI, XII, XIII,
  • nastawie opóźnień czasowych poszczególnych stref pomiarowych.

W drugiej części artykułu zostaną przedstawione zagadnienia związane z:

  • nastawą zasięgów rezystancyjnych stref pomiarowych RI, RII, RIII,
  • nastawą współczynnika kompensacji ziemnozwarciowej.

Dobór nastaw członu rozruchowego podimpedancyjnego

Człon rozruchowy impedancyjny odpowiedzialny jest za pobudzenie zabezpieczenia i uruchomienie procedury wyznaczenia impedancji pętli zwarcia oraz identyfikacji położenia wyznaczonego wektora impedancji zwarcia na płaszczyźnie impedancji zespolonej (R, jX).

Zazwyczaj, jeżeli koniec tego wektora znajduje się w obszarze impedancyjnym identyfikowanym jako obszar odpowiadający „możliwym” przypadkom zwarć doziemnych i międzyfazowych, następuje aktywacja funkcji kryterium odległościowego.

Istotne przy doborze wartości impedancji rozruchowej Zr jest to, aby określony za jej pomocą obszar (charakterystyka rozruchowa) nie obejmował impedancji uzyskiwanych w stanie normalnej pracy linii przesyłowej.

Przyjmuje się, że za stan pracy normalnej linii uznaje się stany impedancyjne, w których koniec wektora impedancji pomiarowej znajduje się w obszarach przedstawionych na rys. 5. kolorem zielonym.

b wybrane zagadnienia zabezpieczen rys05

Rys. 5. Przykładowy obszar impedancyjny charakterystyki rozruchowej oraz normalnego obciążenia linii; rys. T. Bednarczyk

Wobec tego obszar impedancyjny charakterystyki rozruchowej zabezpieczenia jest ograniczony następującymi nierównościami:

b wybrane zagadnienia zabezpieczen wz05

Wzór 5

gdzie:

Umin – najmniejsza dopuszczalna wartość skuteczna napięcia fazowego w warunkach pracy normalnej, wg [1] należy przyjąć 0,9Un,

Imax – największa spodziewana wartość prądu fazowego obciążeniowego przepływającego przez punkt zabezpieczeniowy,

kb – współczynnik bezpieczeństwa w celu odstrojenia się od obszaru normalnego obciążenia (0,85–0,9),

kp – współczynnik powrotu zabezpieczenia.

Na płaszczyźnie impedancji obszar charakterystyki rozruchowej jest ograniczony m.in. półprostymi określającymi dopuszczalne – dla warunków pracy normalnej – zmiany charakteru obciążenia i kierunku przepływu mocy, np. dla kierunku przesyłu mocy od szyn zbiorczych stacji do linii są one nachylone pod kątem –35° i +35°; w przypadku przepływu mocy w kierunku przeciwnym kąty te wynoszą odpowiednio –145° oraz +145° (rys. 5.).

Dobór nastawień podimpedancyjnego członu pomiarowego

Ogólnie, zadaniem członu pomiarowego jest precyzyjna lokalizacja zakłócenia w nadzorowanym obszarze sieciowym na podstawie wyznaczonej wartości i kąta impedancji pętli zwarcia.

Uzyskanie dokładnej lokalizacji miejsca wystąpienia zakłócenia zwarciowego w zabezpieczanym ciągu liniowym wymusza zastosowanie kilku – zazwyczaj trzech lub czterech – stref pomiarowych identyfikujących zwarcie w kierunku chronionej linii.

Ze względu na szereg czynników mogących „zakłócić” poprawność wyznaczania impedancji, stosuje się w większości przypadków odrębną parametryzację tzw. zasięgu rezystancyjnego i reaktancyjnego stref pomiarowych.

Wielostrefowość działania zabezpieczenia odległościowego jest jego istotną zaletą, ponieważ swoim zasięgiem działania jest w stanie „objąć” nie tylko przypisaną mu linię, ale również kolejne odcinki linii w danym ciągu.

Strefa pierwsza – aby zachować selektywność działania zabezpieczeń odległościowych, zasięg pierwszej strefy powinien obejmować swym działaniem niecały odcinek chronionej linii AB, a jej fragment. Ograniczenie to wynika m.in. z niedokładności układów pomiarowych transformujących prądy i napięcia pomiarowe, jak i potencjalnego błędu oszacowania impedancji zabezpieczanej linii. Zasięg reaktancyjny pierwszej strefy oznaczony symbolem XIA (rys. 4.) powinien spełniać nierówność:

b wybrane zagadnienia zabezpieczen wz06

Wzór 6

gdzie:

kb – współczynnik bezpieczeństwa uwzględniający uchyb wyznaczenia impedancji zwarciowej (zazwyczaj przyjmuje wartość z zakresu 0,85¸0,95.),

XAB – reaktancja zgodna linii LAB.

Czas opóźnienia działania pierwszej strefy tIA (rys. 4.) zgodnie z wymaganiami [1] powinien być tak dobrany, aby całkowity czas trwania zwarcia nie przekroczył 150 ms (uwzględniając czas własny zabezpieczenia oraz wyłącznika).

Aby spełnić to wymaganie, przyjmuje się czas opóźnienia jako bezzwłoczny, a opóźnienie w generacji decyzji wyłączającej zakłócenie wynika jedynie z czasu własnego zabezpieczenia (30–80 ms).

Strefa druga – swym zasięgiem obejmuje całą chronioną linię LAB, szyny zbiorcze sąsiedniej stacji (stacja B) oraz fragment linii LBC (rys. 4.). Dzięki temu zabezpieczenie odległościowe RZA – w przypadku uszkodzenia zabezpieczenia RZB – będzie pełniło funkcję zabezpieczenia rezerwowego od skutków zwarć na szynach stacji naprzeciwległej (stacja B) oraz części linii LBC. Zasięg tej strefy powinien być możliwie jak najdłuższy, spełniając nierówność:

b wybrane zagadnienia zabezpieczen wz07

Wzór 7

gdzie:

XBC – reaktancja zgodna linii LBC.

W celu zachowania selektywności działania zabezpieczeń odległościowych w stacjach A i B, czas opóźnienia działania tIIA zabezpieczenia RZA w przypadku detekcji zwarć w strefie drugiej powinien być o stopień wyższy Δt od czasu działania pierwszej strefy tIA zabezpieczenia RZA, co przedstawiono na rys. 4. Wobec tego:

b wybrane zagadnienia zabezpieczen wz08

Wzór 8

Strefa trzecia – zasięg trzeciej strefy wybiera się podobnie jak dla strefy drugiej, z tą jednak różnicą, że zasięg trzeciej strefy zabezpieczenia RZA powinien objąć swym działaniem co najmniej szyby zbiorcze stacji C. Zatem:

b wybrane zagadnienia zabezpieczen wz09

Wzór 9

gdzie:

XC – reaktancja zgodna linii LC.

Czas opóźnienia działania dla trzeciej strefy zabezpieczenia RZA – tIIIA powinien być większy od czasu działania drugiej strefy tIIA zabezpieczenia RZA z uwzględnieniem stopniowania czasowego Δt, co przedstawia zależność:

b wybrane zagadnienia zabezpieczen wz10

Wzór 10

Bazując na przedstawionych zależnościach doboru nastaw zasięgów reaktancyjnych strefy rozruchowej, pomiarowych oraz ich stopniowania czasowego, w tab. 1. zestawiono zbiorcze podsumowanie najważniejszych informacji dotyczących poszczególnych stref pomiarowych.

b wybrane zagadnienia zabezpieczen tab1

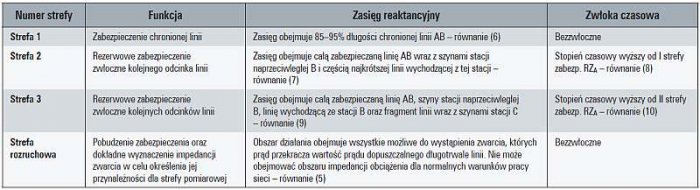

Tab. 1. Zestawienie koordynacji stref pomiarowych i rozruchowej

Przykładowe kształty charakterystyk pomiarowych

Obszar impedancyjny działania strefy rozruchowej, jak i stref pomiarowych, ograniczony jest za pośrednictwem kształtów różnego typu charakterystyk.

Dostępność kształtu zależy przede wszystkim od typu i konstrukcji zastosowanego zabezpieczenia oraz sposobu jego realizacji (analogowe, mikroprocesorowe czy cyfrowe).

Na rys. 6. przedstawiono przykładowe kształty charakterystyk pomiarowych/rozruchowej współczesnych zabezpieczeń odległościowych, mianowicie:

  • MHO: charakterystyka w kształcie okręgu, którego początek zaczepiony jest w środku układu współrzędnych (rys. 6a),
  • POLIGONALNA: charakterystyka w kształcie wieloboku (rys. 6b),
  • ODCINKOWA: charakterystyka składająca się z kilku połączonych ze sobą odcinków z charakterystycznym wcięciem (rys. 6c).
b wybrane zagadnienia zabezpieczen rys06

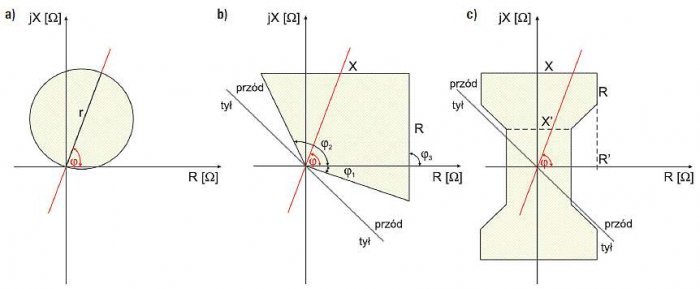

Rys. 6. Wybrane kształty charakterystyk pomiarowych/rozruchowych typu: a) MHO, b) poligonalna, c) odcinkowa; rys. T. Bednarczyk

Definiując obszar działania stref pomiarowych w zależności od wybranego kształtu obszaru impedancyjnego należy wykorzystać parametry zestawione w tab. 2.

b wybrane zagadnienia zabezpieczen tab2

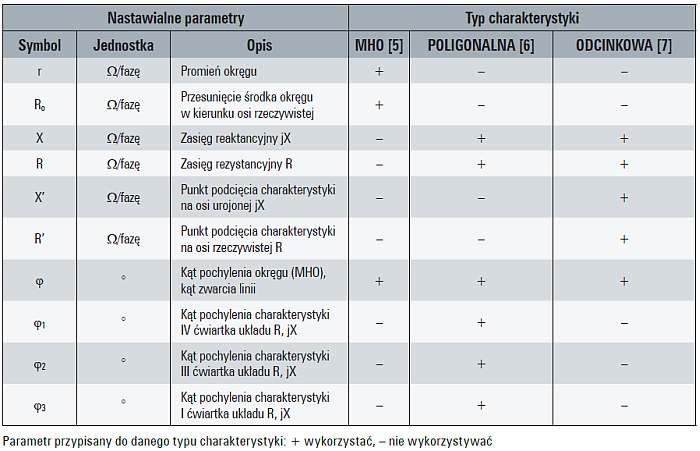

Tab. 2. Parametryzacja wybranych kształtów charakterystyk pomiarowych/rozruchowej

Podsumowanie

W artykule:

  • scharakteryzowano wybrane zagadnienia związane z zabezpieczeniami odległościowymi linii elektroenergetycznych wysokich i najwyższych napięć,
  • przedstawiono istotę i podstawowe zasady formułowania kryterium podimpedancyjnego („odległościowego”) oraz funkcjonalność impedancyjnej strefy rozruchowej i stref pomiarowych zabezpieczenia,
  • omówiono jego charakterystykę impedancyjno-czasową w kontekście zapewnienia wysokiej selektywności działania,
  • zaprezentowano zasady formowania zasięgów reaktancyjnych stref pomiarowych dla wybranych ich kształtów oraz w zależności od rozwiązań konstrukcyjnych,
  • zasygnalizowano potrzebę uwzględniania – szczególnie na etapie kształtowania zasięgów rezystancyjnych – szeregu czynników fałszujących „pomiar impedancji”, które mogą w sposób zasadniczy wpłynąć na dokładność i poprawność działania tej klasy zabezpieczeń.

Ze względu na dużą złożoność pomiarową i decyzyjną algorytmów zaimplementowanych w zabezpieczeniach cyfrowych przedstawiono jedynie ogólny zarys ich funkcjonowania i wpływu różnych czynników zarówno wewnętrznych, jak i zewnętrznych na poprawność ich działania.

Jest to pierwszy z artykułów poświęconych problematyce zabezpieczeń odległościowych. Intencją autora była próba przybliżenia czytelnikowi zabezpieczeń tej klasy, zarysowanie ich złożoności funkcjonalnej oraz różnorodności konstrukcyjnej.

Literatura

  1. Alstom Power: Instrukcja obsługi zabezpieczenia odległościowego MiCOM P441 442, 443.
  2. Computers&Control: Instrukcja obsługi zabezpieczenia odległościowego UTXvZ.
  3. Horowitz H., Phadke G.: Power System Relaying 3th Edition. Research Studies Press Limited 2014.
  4. Instrukcja Ruchu i Eksploatacji Sieci Przesyłowej - Warunki korzystania, prowadzenia ruchu, eksploatacji i planowania rozwoju sieci. Wersja 2.0.
  5. PSE Operator S.A. Zasady doboru i nastawiania zabezpieczeń elementów systemu elektroenergetycznego wysokiego napięcia. Biblioteka Operatora Systemu Przesyłowego. Warszawa 2010.
  6. SIEMENS: Aplication for SIPROTEC Protection Relays. 2005.
  7. Winkler W., Wiszniewski A.: Automatyka zabezpieczeniowa w Systemach elektroenergetycznych. WNT Warszawa 1999.
  8. ZEG Tychy: Instrukcja obsługi zabezpieczenia odległościowego RTx-35b.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Powiązane

Wybrane zagadnienia zabezpieczeń odległościowych linii (cz. 2). Parametryzacja zasięgów rezystancyjnych stref pomiarowych oraz rezystancja łuku w prostym układzie sieciowym

Wybrane zagadnienia zabezpieczeń odległościowych linii (cz. 2). Parametryzacja zasięgów rezystancyjnych stref pomiarowych oraz rezystancja łuku w prostym układzie sieciowym

W artykule zestawiono wybrane modele rezystancji łuku, które mogą być przydatne dla celów parametryzacji zabezpieczeń odległościowych.

W artykule zestawiono wybrane modele rezystancji łuku, które mogą być przydatne dla celów parametryzacji zabezpieczeń odległościowych.

news Smart grid – innogy rozbuduje inteligentną sieć elektroenergetyczną

Smart grid – innogy rozbuduje inteligentną sieć elektroenergetyczną

innogy Stoen Operator zainwestuje w rozbudowę inteligentnej sieci elektroenergetycznej z obszaru smart grid. Pozwalają one znacząco zwiększyć efektywność energetyczną sieci. Dodatkowo modernizacje umożliwiają...

innogy Stoen Operator zainwestuje w rozbudowę inteligentnej sieci elektroenergetycznej z obszaru smart grid. Pozwalają one znacząco zwiększyć efektywność energetyczną sieci. Dodatkowo modernizacje umożliwiają również zmniejszenie wpływu systemu energetycznego na środowisko naturalne.

news Według Ministerstwa Klimatu Polska już niedługo będzie placem budowy dla OZE

Według Ministerstwa Klimatu Polska już niedługo będzie placem budowy dla OZE

Sekretarz stanu w Ministerstwie Klimatu Ireneusz Zyska powiedział, że w ciągu najbliższych kilku lat znacznie wzrośnie liczba krajowych inwestycji w odnawialne źródła energii. W zapewnieniu bezpieczeństwa...

Sekretarz stanu w Ministerstwie Klimatu Ireneusz Zyska powiedział, że w ciągu najbliższych kilku lat znacznie wzrośnie liczba krajowych inwestycji w odnawialne źródła energii. W zapewnieniu bezpieczeństwa energetycznego i stabilności systemu ważną rolę będą odgrywać projekty gazowe, mimo że Unia Europejska wycofuje się z ich finansowania, oraz energetyka jądrowa. Kolejny ważny filar to magazyny energii.

news Konferencja „Zasilanie budynków oraz samochodów elektrycznych w energię elektryczną”

Konferencja „Zasilanie budynków oraz samochodów elektrycznych w energię elektryczną”

Zapraszamy Państwa na kolejną konferencję techniczno-szkoleniową organizowaną przez redakcję „elektro.info”, która została poświęcona dwóm problemom: zasilaniu budynków w energię elektryczną w warunkach...

Zapraszamy Państwa na kolejną konferencję techniczno-szkoleniową organizowaną przez redakcję „elektro.info”, która została poświęcona dwóm problemom: zasilaniu budynków w energię elektryczną w warunkach normalnych i w czasie pożaru oraz ładowaniu samochodów elektrycznych. Konferencja odbędzie się 1 kwietnia (to nie prima aprilis!) w Warszawie, Centrum Konferencyjne WEST GATE, Al. Jerozolimskie 92.

Bezpieczeństwo eksploatacji urządzeń, instalacji i sieci elektroenergetycznych

Bezpieczeństwo eksploatacji urządzeń, instalacji i sieci elektroenergetycznych

Krakowskie wydawnictwo TARBONUS opublikowało poradnik „Bezpieczeństwo eksploatacji urządzeń, instalacji i sieci elektroenergetycznych”, autorstwa Jana Strojnego i Jana Strzałki, pracowników naukowych Akademii...

Krakowskie wydawnictwo TARBONUS opublikowało poradnik „Bezpieczeństwo eksploatacji urządzeń, instalacji i sieci elektroenergetycznych”, autorstwa Jana Strojnego i Jana Strzałki, pracowników naukowych Akademii Górniczo-Hutniczej w Krakowie. Książka jest przeznaczona dla osób zajmujących się eksploatacją i dozorem nad eksploatacją urządzeń, instalacji i sieci elektroenergetycznych. Została podzielona na osiem rozdziałów, w których autorzy zamieścili podstawową wiedzę w zakresie bezpiecznej eksploatacji...

Bezpieczeństwo pracy układów kogeneracyjnych w sieciach przemysłowych

Bezpieczeństwo pracy układów kogeneracyjnych w sieciach przemysłowych

Szukanie nowych rozwiązań oraz rozwój technologii w energetyce spowodowane są rosnącym zapotrzebowaniem na energię elektryczną i termiczną. Zakłady energetyczne podczas procesu inwestycyjnego w trakcie...

Szukanie nowych rozwiązań oraz rozwój technologii w energetyce spowodowane są rosnącym zapotrzebowaniem na energię elektryczną i termiczną. Zakłady energetyczne podczas procesu inwestycyjnego w trakcie budowy nowych źródeł lub modernizacji istniejących – zobligowane są do uwzględnienia emisji substancji szkodliwych dla środowiska, zapewnienia bezpieczeństwa dostaw oraz sprostania oczekiwaniom społecznym.

elektro.info w procesie szkolenia elektryków

elektro.info w procesie szkolenia elektryków

Wrzesień to wyjątkowo pracowity miesiąc dla naszej redakcji. Oprócz udziału w targach ENERGETAB 2018, prowadziliśmy szkolenia dla członków MOIIB oraz w ZIAD S.A. Bielsko-Biała. W dniach 17–19 września...

Wrzesień to wyjątkowo pracowity miesiąc dla naszej redakcji. Oprócz udziału w targach ENERGETAB 2018, prowadziliśmy szkolenia dla członków MOIIB oraz w ZIAD S.A. Bielsko-Biała. W dniach 17–19 września na zaproszenie działu szkoleń ZIAD Bielsko-Biała, redaktor naczelny „elektro.info” Julian Wiatr poprowadził cykl zajęć poświęconych projektowaniu sieci oraz instalacji elektrycznych nn. Szkolenie poprzedziło wystąpienie kierownika działu szkoleń ZIAD S.A. w Bielsku-Białej inż. Romana Fobera, który zapoznał...

Podstawy projektowania sieci elektroenergetycznych. Metody wyznaczania mocy szczytowej

Podstawy projektowania sieci elektroenergetycznych. Metody wyznaczania mocy szczytowej

Nowość na rynku wydawniczym! „Podstawy projektowania sieci elektroenergetycznych. Metody wyznaczania mocy szczytowej” to zeszyty dla elektryków nr 14, który porusza tematy dotyczące projektowania, obliczania...

Nowość na rynku wydawniczym! „Podstawy projektowania sieci elektroenergetycznych. Metody wyznaczania mocy szczytowej” to zeszyty dla elektryków nr 14, który porusza tematy dotyczące projektowania, obliczania i wykonywania sieci elektroenergetycznych.

Podstawy projektowania sieci elektroenergetycznych - metody wyznaczania mocy szczytowej

Podstawy projektowania sieci elektroenergetycznych - metody wyznaczania mocy szczytowej

Podczas opracowywania projektu linii elektroenergetycznej lub projektu jej rozbudowy, jednym z podstawowych problemów, z którym musi zmierzyć się projektant, jest określenie mocy szczytowej. W zakresie...

Podczas opracowywania projektu linii elektroenergetycznej lub projektu jej rozbudowy, jednym z podstawowych problemów, z którym musi zmierzyć się projektant, jest określenie mocy szczytowej. W zakresie obiektów przemysłowych oraz mieszkalnych od szeregu lat funkcjonują metody wyznaczania mocy zapotrzebowanej oraz mocy szczytowej. W odniesieniu do sieci elektroenergetycznych sprawa jest nieco bardziej skomplikowana, gdyż dostępne metody szacowania mocy szczytowej są niewystarczające.

Analiza stanów przejściowych podczas załączania krótkich linii kablowych SN łącznikiem próżniowym

Analiza stanów przejściowych podczas załączania krótkich linii kablowych SN łącznikiem próżniowym

Łączniki próżniowe dzięki swoim bardzo dobrym własnościom są coraz częściej stosowane w sieciach elektroenergetycznych niskiego i średniego napięcia. Charakteryzuje je niezawodność działania oraz duża...

Łączniki próżniowe dzięki swoim bardzo dobrym własnościom są coraz częściej stosowane w sieciach elektroenergetycznych niskiego i średniego napięcia. Charakteryzuje je niezawodność działania oraz duża zdolność łączeniowa. Ponadto zakres czynności konserwacyjnych jest ograniczony, a eksploatacja, po zastosowaniu odpowiednich układów automatyki, może być prowadzona zdalnie [3]. Jednak ich specyficzną właściwością jest skłonność do generowania przepięć łączeniowych o znacznych wartościach szczytowych...

Zastosowanie sztucznej sieci neuronowej do optymalizacji rozpływów mocy w elektroenergetycznych sieciach dystrybucyjnych

Zastosowanie sztucznej sieci neuronowej do optymalizacji rozpływów mocy w elektroenergetycznych sieciach dystrybucyjnych

W artykule przedstawiono zastosowanie sieci neuronowej do optymalizacji rozpływów mocy w sieciach dystrybucyjnych, strukturę i parametry zastosowanej sieci neuronowej oraz proces uczenia i jej testowania....

W artykule przedstawiono zastosowanie sieci neuronowej do optymalizacji rozpływów mocy w sieciach dystrybucyjnych, strukturę i parametry zastosowanej sieci neuronowej oraz proces uczenia i jej testowania. Uzyskane rezultaty oceniono porównując je z wynikami osiąganymi przy użyciu metody „Primal dual interior point method”. Analizy obliczeniowe pokazały, iż zaprojektowana sieć neuronowa uzyskuje zbliżone wyniki jak klasyczne algorytmy optymalizacji.

Badania transformatora energetycznego w środowiskach symulacyjnych Matlab/Simulink oraz EMTP-ATP

Badania transformatora energetycznego w środowiskach symulacyjnych Matlab/Simulink oraz EMTP-ATP

Transformator jest podstawowym elementem systemu elektroenergetycznego i służy do zmiany i regulacji wartości parametrów energii elektrycznej w obwodzie napięcia i prądu przemiennego przy niezmienionej...

Transformator jest podstawowym elementem systemu elektroenergetycznego i służy do zmiany i regulacji wartości parametrów energii elektrycznej w obwodzie napięcia i prądu przemiennego przy niezmienionej częstotliwości. Związane jest to z różnymi poziomami napięć w systemie elektroenergetycznym. Energia elektryczna generowana w elektrowniach wytwarzana jest przy napięciu, które nie przekracza 25 kV i prądzie przekraczającym tysiące amperów. Przesył energii elektrycznej o takich parametrach powodowałby...

Projekt modelu laboratoryjnego linii napowietrznej do badania zabezpieczeń sieci elektroenergetycznych WN

Projekt modelu laboratoryjnego linii napowietrznej do badania zabezpieczeń sieci elektroenergetycznych WN

W artykule przedstawiono zasady wyposażania i rodzaje automatyki zabezpieczeniowej linii przesyłowych 110 kV, opracowany model linii typu P oraz dobór jego parametrów, symulację zwarć wielkoprądowych na...

W artykule przedstawiono zasady wyposażania i rodzaje automatyki zabezpieczeniowej linii przesyłowych 110 kV, opracowany model linii typu P oraz dobór jego parametrów, symulację zwarć wielkoprądowych na opracowanym modelu linii w programie MATLAB oraz koncepcję stanowiska laboratoryjnego wraz z realizującym funkcje zabezpieczeniowe zespołem automatyki zabezpieczeniowej CZAZ-RL.

Charakterystyka krajowej sieci dystrybucyjnej XXI wieku

Charakterystyka krajowej sieci dystrybucyjnej XXI wieku

W artykule scharakteryzowano polskie sieci elektroenergetyczne w okresie pierwszych 15 lat XXI wieku. Przedstawiono zmiany wielkości statystycznych w kolejnych pięcioleciach badanego okresu: struktury...

W artykule scharakteryzowano polskie sieci elektroenergetyczne w okresie pierwszych 15 lat XXI wieku. Przedstawiono zmiany wielkości statystycznych w kolejnych pięcioleciach badanego okresu: struktury odbiorców oraz sektora przesyłowego i dystrybucyjnego.

Oddziaływanie linii i stacji elektroenergetycznych na środowisko - czy pola elektromagnetyczne niskiej częstotliwości mogą wywoływać choroby lub przyspieszać ich rozwój?

Oddziaływanie linii i stacji elektroenergetycznych na środowisko - czy pola elektromagnetyczne niskiej częstotliwości mogą wywoływać choroby lub przyspieszać ich rozwój?

W artykule przedstawiono wyniki najnowszych badań in vivo i in vitro, a także badań epidemiologicznych, określających przypuszczalny związek pomiędzy narażeniem na działanie pola elektromagnetycznego niskiej...

W artykule przedstawiono wyniki najnowszych badań in vivo i in vitro, a także badań epidemiologicznych, określających przypuszczalny związek pomiędzy narażeniem na działanie pola elektromagnetycznego niskiej częstotliwości ELF (Extra Low Frequency) a chorobami nowotworowymi, zaburzeniami układu nerwowego oraz innymi efektami biologicznymi, które scharakteryzowano w raportach, artykułach popularnonaukowych oraz w wydawnictwach konferencyjnych.

Oddziaływanie linii i stacji elektroenergetycznych na środowisko (cz.1) - wpływ pól elektromagnetycznych niskiej częstotliwości na organizmy żywe

Oddziaływanie linii i stacji elektroenergetycznych na środowisko (cz.1) - wpływ pól elektromagnetycznych niskiej częstotliwości na organizmy żywe

Autorzy publikacji zwrócili uwagę na kwestie jakości publikowanych informacji dotyczących wpływu pól elektromagnetycznych wytwarzanych przez obiekty i urządzenia elektroenergetyczne (linie i stacje) na...

Autorzy publikacji zwrócili uwagę na kwestie jakości publikowanych informacji dotyczących wpływu pól elektromagnetycznych wytwarzanych przez obiekty i urządzenia elektroenergetyczne (linie i stacje) na środowisko, w tym przede wszystkim na zdrowie ludzi.

Uproszczony projekt tymczasowego zasilania osiedla mieszkaniowego z wykorzystaniem mobilnego zespołu prądotwórczego

Uproszczony projekt tymczasowego zasilania osiedla mieszkaniowego z wykorzystaniem mobilnego zespołu prądotwórczego

Artykuł stanowi praktyczne zastosowanie teorii zaprezentowanej w serii artykułów opublikowanych w miesięczniku Elektro.Info pt. „Zastosowanie zespołów prądotwórczych do awaryjnego zasilania sieci elektroenergetycznych...

Artykuł stanowi praktyczne zastosowanie teorii zaprezentowanej w serii artykułów opublikowanych w miesięczniku Elektro.Info pt. „Zastosowanie zespołów prądotwórczych do awaryjnego zasilania sieci elektroenergetycznych nn”.

Aplikacja programowania ewolucyjnego do optymalizacji pracy miejskich sieci dystrybucyjnych SN w stanach awarii

Aplikacja programowania ewolucyjnego do optymalizacji pracy miejskich sieci dystrybucyjnych SN w stanach awarii

W artykule o zastosowaniu programowania ewolucyjnego do optymalizacji pracy sieci dystrybucyjnych SN w stanach awarii, koncepcji opracowanego algorytmu optymalizacji i możliwościach jego zastosowań, możliwości...

W artykule o zastosowaniu programowania ewolucyjnego do optymalizacji pracy sieci dystrybucyjnych SN w stanach awarii, koncepcji opracowanego algorytmu optymalizacji i możliwościach jego zastosowań, możliwości połączenia opracowanego algorytmu programowania ewolucyjnego z algorytmem planowania rozwoju sieci dystrybucyjnej. Zaprezentowano też przykładowe rezultaty obliczeń optymalizacji dla wybranej miejskiej sieci SN wraz z przebiegiem obliczeń i opracowane algorytmy przedstawione na załączonych...

Porównanie technik pomiaru prądu stosowanych w samoczynnych wyłącznikach napowietrznych sieci SN

Porównanie technik pomiaru prądu stosowanych w samoczynnych wyłącznikach napowietrznych sieci SN

Autor artykułu porównał metody pomiaru prądu przez konwencjonalne przekładniki prądowe i sensory prądowe. Uwagę zwrócił zwłaszcza na konstrukcję, dokładność przetwarzania oraz zakres wartościowy transformacji...

Autor artykułu porównał metody pomiaru prądu przez konwencjonalne przekładniki prądowe i sensory prądowe. Uwagę zwrócił zwłaszcza na konstrukcję, dokładność przetwarzania oraz zakres wartościowy transformacji tych urządzeń oraz przedstawił wyniki badań dotyczące dokładności przetwarzania cewki Rogowskiego stosowanej w napowietrznych wyłącznikach próżniowych.

Wieloszczelinowe rdzenie blokowe transformatorów i dławików dla potrzeb elektroenergetyki

Wieloszczelinowe rdzenie blokowe transformatorów i dławików dla potrzeb elektroenergetyki

W pracy przedstawiono wyniki badań wybranych własności magnetycznych rdzeni blokowych z taśm nanokrystalicznych. Dodatkowo, w końcowej części pracy wykazano pełną przydatność nowych konstrukcji dławików...

W pracy przedstawiono wyniki badań wybranych własności magnetycznych rdzeni blokowych z taśm nanokrystalicznych. Dodatkowo, w końcowej części pracy wykazano pełną przydatność nowych konstrukcji dławików i transformatorów pracujących w podwyższonej częstotliwości.

Zastosowania zasobników energii w systemach zasilania - część 2

Zastosowania zasobników energii w systemach zasilania - część 2

W niniejszej publikacji opisano zasobniki stosowane u indywidualnych odbiorców, wykorzystanie zasobników energii u odbiorców indywidualnych w systemach zasilania semi off grid, off grif oraz on grid.

W niniejszej publikacji opisano zasobniki stosowane u indywidualnych odbiorców, wykorzystanie zasobników energii u odbiorców indywidualnych w systemach zasilania semi off grid, off grif oraz on grid.

Zastosowanie wykładników Lapunowa do badania stabilności sieci elektroenergetycznej

Zastosowanie wykładników Lapunowa do badania stabilności sieci elektroenergetycznej

W analizowanym zagadnieniu istotne jest to, że w czasie normalnej pracy SEE wykładnik Lapunowa ma wartość ujemną, natomiast w punkcie utraty stabilności jego wartość przekracza zero. Oznacza to, że w miarę...

W analizowanym zagadnieniu istotne jest to, że w czasie normalnej pracy SEE wykładnik Lapunowa ma wartość ujemną, natomiast w punkcie utraty stabilności jego wartość przekracza zero. Oznacza to, że w miarę zbliżania się układu do punktu utraty stabilności wykładnik Lapunowa zbliża się do zera. Tę właściwość można wykorzystać do wczesnego wykrywania groźby utraty stabilności przez SEE. W artykule przedstawiono to na przykładzie prostego modelu generator-sieć sztywna.

Elektrooporowe badanie gruntu

Elektrooporowe badanie gruntu

Autor omówił obszernie problematykę sposobu pomiarów w elektrooporowym badaniu gruntów dających projektantowi możliwość oceny konieczności dalszych badań geofizycznych gruntu. Przedstawiona przez niego...

Autor omówił obszernie problematykę sposobu pomiarów w elektrooporowym badaniu gruntów dających projektantowi możliwość oceny konieczności dalszych badań geofizycznych gruntu. Przedstawiona przez niego zasada wykonania pomiaru podparta została wzorami matematycznymi ukazującymi właściwości elektrooporowe gruntów i rysunkami poglądowymi.

Wpływ energetyki wiatrowej na stabilność małych systemów energetycznych na przykładzie Malty

Wpływ energetyki wiatrowej na stabilność małych systemów energetycznych na przykładzie Malty

Autor artykułu przedstawia wpływ energetyki odnawialnej na stabilność małego systemu elektroenergetycznego w oparciu o analizy dokonane na podstawie rzeczywistego systemu Wysp Maltańskich, który dopiero...

Autor artykułu przedstawia wpływ energetyki odnawialnej na stabilność małego systemu elektroenergetycznego w oparciu o analizy dokonane na podstawie rzeczywistego systemu Wysp Maltańskich, który dopiero w 2015 roku został połączony kablem podmorskim z Sycylią.

Komentarze

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
