Charakterystyka krajowej sieci dystrybucyjnej XXI wieku

Characteristics of Polish distribution network in XXI century

dr inż. Elżbieta Niewiedział , dr inż. Ryszard Niewiedział | elektro.info 9/2017 | 2017-09-28
W artykule scharakteryzowano polskie sieci elektroenergetyczne w okresie pierwszych 15 lat XXI wieku. Przedstawiono zmiany wielkości statystycznych w kolejnych pięcioleciach badanego okresu: struktury odbiorców oraz sektora przesyłowego i dystrybucyjnego. Rys. redakcja EI
W artykule scharakteryzowano polskie sieci elektroenergetyczne w okresie pierwszych 15 lat XXI wieku. Przedstawiono zmiany wielkości statystycznych w kolejnych pięcioleciach badanego okresu: struktury odbiorców oraz sektora przesyłowego i dystrybucyjnego.
Rys. redakcja EI

Czy współczesny człowiek może funkcjonować bez energii elektrycznej? Odpowiedź na tak sformułowane pytanie jest jedna – nie może. Szerokie zastosowanie i dogodny dostęp do źródeł energii powoduje, że odbiorca z reguły nie zastanawia się nad sposobami jej wytwarzania i dostarczania. Oczekuje jednak pewnych dostaw energii w określonej
ilości i odpowiednim czasie, aby zaspokoił swoje potrzeby.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych dodatkowych elementów.

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe...

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Michał Skurosz Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii Rozwiązania cyfrowe wspierające efektywność energetyczną w rozdziale energii

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna...

Współczesne zakłady produkcyjne stają przed coraz większymi wyzwaniami, które wykraczają poza samą wydajność – kluczowe stają się również efektywność energetyczna i racjonalne zarządzanie mediami. Dogłębna analiza procesów produkcyjnych pozwala zidentyfikować obszary wymagające optymalizacji oraz wdrożyć precyzyjne usprawnienia, które nie tylko spełnią te wymagania, ale również zapewnią długoterminowe korzyści ekonomiczne i środowiskowe.

W artykule:

• Odbiorcy energii elektrycznej w Polsce
• Infrastruktura krajowej sieci elektroenergetycznej
• Wskaźniki niezawodnościowe sieci dystrybucyjnej SN i nn

Specyficzne cechy energii elektrycznej – szczególnie brak możliwości jej magazynowania w dużych ilościach – wymusiły powstawanie rozległych systemów elektroenergetycznych, w skład których wchodzą dwa główne sektory:

  • sektor wytwórczy produkujący energię elektryczną na potrzeby odbiorców,
  • sektor przesyłowy i dystrybucyjny pozwalający na transport energii od wytwórców do odbiorców rozległymi sieciami elektroenergetycznymi.

Wielość odbiorców o zróżnicowanym zapotrzebowaniu wymusza odpowiedni poziom wytwarzanej mocy i energii oraz odpowiednio rozbudowanego układu sieciowego, odpowiedzialnego za dostawę odbiorcom energii o wymaganych parametrach.

W prezentowanym artykule autorzy skoncentrowali się na charakterystyce polskich sieci elektroenergetycznych w okresie pierwszych 15 lat XXI wieku. Przedstawili zmiany następujących wielkości w kolejnych pięcioleciach badanego okresu:

  • struktury odbiorców, którym sektor przesyłowy dostarcza energię elektryczną na różnych poziomach napięć,
  • stanu sektora przesyłowego i dystrybucyjnego, w skład którego wchodzą linie elektroenergetyczne różnych napięć, stacje rozdzielcze i transformatorowo-rozdzielcze, odpowiadające za rozdział i transformację napięcia w sieci.

Dla zilustrowania zmian poszczególnych wielkości wyznaczono, na podstawie danych statystycznych zawartych w rocznikach „Statystyka Elektroenergetyki Polskiej” [1], średnioroczne wartości przyrostów (dodatnich lub ujemnych) poszczególnych wielkości opisujących sieci elektroenergetyczne różnych napięć dla trzech pięcioleci oraz w całym okresie 15 lat według zależności:

b charakterystyka krajowej sieci wz1
dla okresu 5 lat (np. dla okresu 2005–2000
b charakterystyka krajowej sieci wz2
dla okresu 15 lat

gdzie:

X2000, X2005, X2015 – wartości badanej wielkości odpowiednio w latach 2000, 2005, 2015.

Odbiorcy energii elektrycznej w Polsce

Odbiorcy energii elektrycznej, ze względu na specyfikę potrzeb, przyłączani są do sieci elektroenergetycznych różnych poziomów napięć: wysokiego WN (110 kV), średniego SN (1¸60 kV) i niskiego nn (do 1 kV). Charakterystykę poszczególnych grup odbiorców – liczbę odbiorców i ilość dostarczanej energii elektrycznej – przedstawiono w tab. 1., tab. 2. i tab. 3., natomiast średnioroczne przyrosty analizowanych wielkości dla poszczególnych grup odbiorców – w tab. 2. i tab. 4.

b charakterystyka krajowej sieci tab1

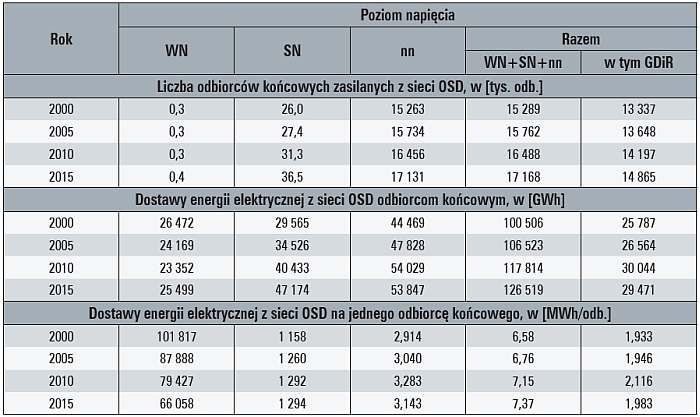

Tab. 1. Charakterystyka odbiorców energii elektrycznej w Polsce; źródło: opracowanie własne na podstawie roczników „Statystyka Elektroenergetyki Polskiej 2015", wyd. Agencja Rynku Energii, Warszawa 2016 oraz wcześniejsze roczniki z lat 2002 – 2015
b charakterystyka krajowej sieci tab2

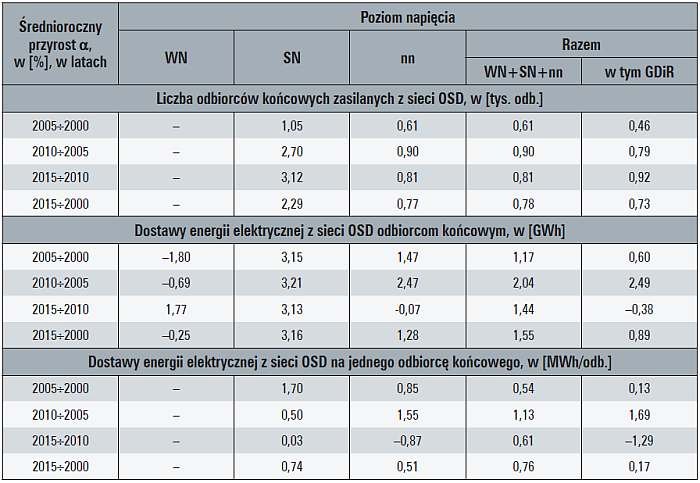

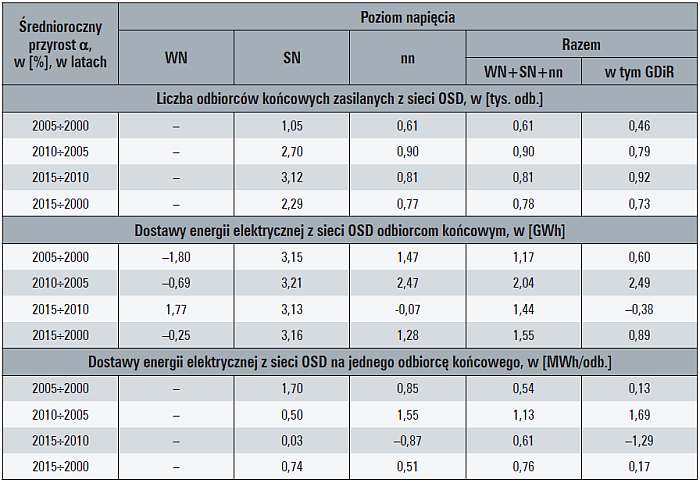

Tab. 2. Przyrosty wielkości opisujących odbiorców energii elektrycznej w Polsce
b charakterystyka krajowej sieci tab3

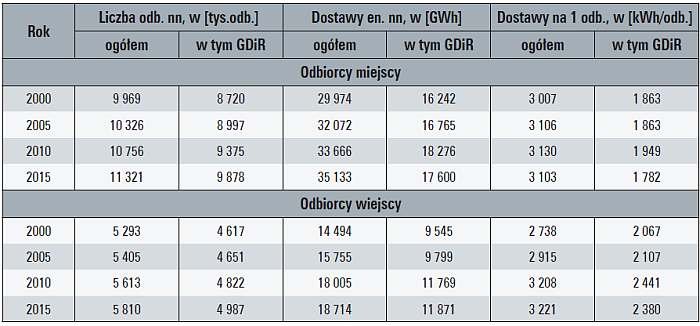

Tab. 3. Sprzedaż energii elektrycznej z sieci OSD miejskim i wiejskim odbiorcom końcowym w Polsce; źródło: opracowanie własne na podstawie roczników „Statystyka Elektroenergetyki Polskiej 2015", wyd. Agencja Rynku Energii, Warszawa 2016 oraz wcześniejsze roczniki z lat 2002 – 2015
b charakterystyka krajowej sieci tab4

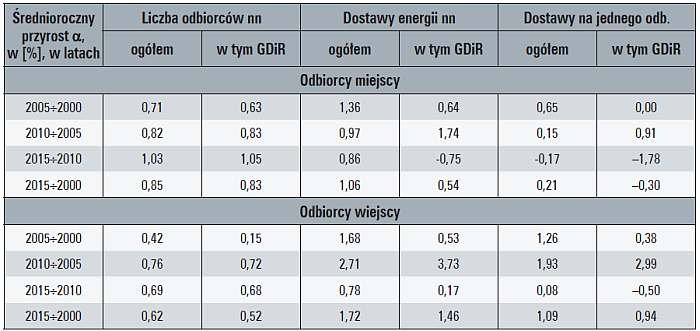

Tab. 4. Przyrosty wielkości opisujących miejskich i wiejskich odbiorców końcowych w Polsce

Zestawione dane – zilustrowane ponadto na rys. 1, rys. 2., rys. 3. i rys. 4. – pozwalają sformułować poniższe wnioski dotyczące zmian, jakie wystąpiły w XXI wieku u odbiorców energii elektrycznej w Polsce:

  • liczba odbiorców zasilanych z sieci najwyższych i wysokich napięć stanowi około 0,2% wszystkich odbiorców, natomiast dostawy energii – około 20%; należy podkreślić, że dokładność wartości przedstawiających liczby odbiorców korzystających z dostaw szczególnie na napięciu WN jest bardzo niska, stąd w artykule ograniczono się do analizy zmian liczby i dostaw energii odbiorcom zasilanym na średnim i niskim napięciu;
b charakterystyka krajowej sieci rys1

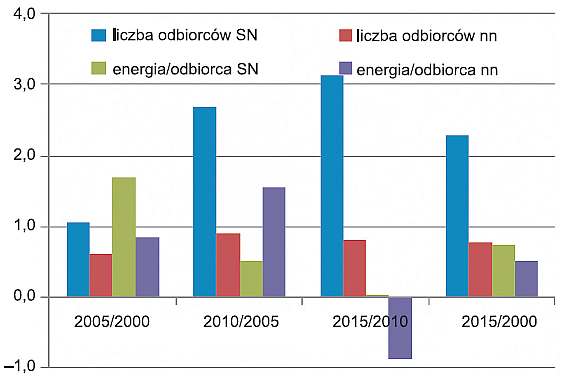

Rys. 1. Średnioroczne przyrosty α, w [%], liczby odbiorców i dostaw energii elektrycznej na odbiorcę; rys. E. Niewiedział, R. Niewiedział
  • najbardziej dynamicznie wzrastało wykorzystanie sieci średniego napięcia zarówno pod względem dostaw energii (ponad 3% w każdym przedziale czasu), jak i liczby odbiorców (ponad 2% w całym piętnastoleciu);
b charakterystyka krajowej sieci rys2

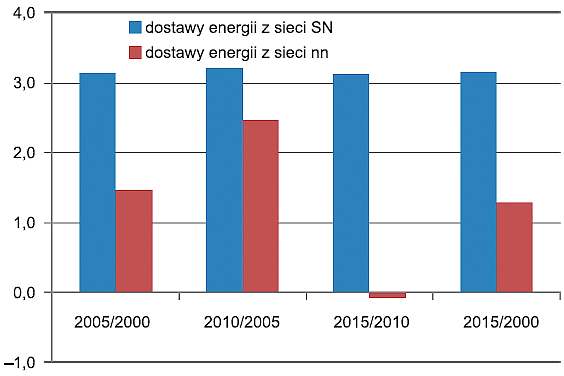

Rys. 2. Średnioroczne przyrosty α, w [%], dostaw energii elektrycznej z sieci średniego i niskiego napięcia; rys. E. Niewiedział, R. Niewiedział
  • największą liczebnie grupą odbiorców – około 86% – są gospodarstwa domowe i rolne GDiR, przy znacznie mniejszym udziale – około 23% – w dostawach energii;
b charakterystyka krajowej sieci rys3

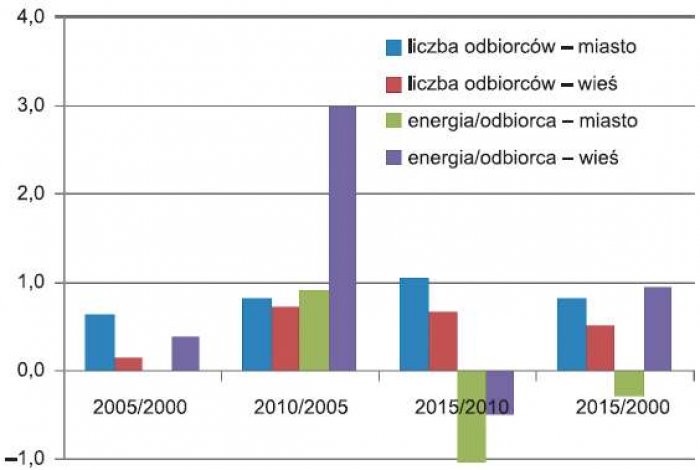

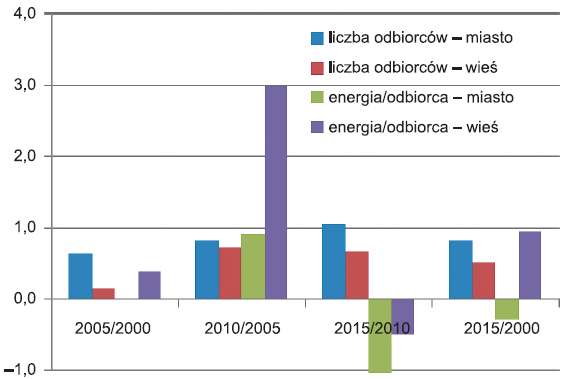

Rys. 3. Średnioroczne przyrosty α, w [%], liczby odbiorców GDiR i dostaw energii elektrycznej na odbiorcę GDiR na terenach miejskich i wiejskich; rys. E. Niewiedział, R. Niewiedział
  • porównując gospodarstwa domowe i rolne GDiR zlokalizowane w miastach i na wsi (odbiorcy skupieni i rozproszeni), widać szybki wzrost odbiorców wiejskich; szczególnie dynamiczny rozwój przypada na lata 2005–2010, w których średni wzrost dostaw energii przekroczył 3,5%, a wzrost dostaw energii na jednego odbiorcę zbliżył się do 3%; wydaje się, że taki stan spowodowany był dynamicznym przyrostem budownictwa na terenach podmiejskich wywołanym dużym zainteresowaniem odbiorców do opuszczania „blokowisk” i zamieszkania w mniej zagęszczonych terenach;
b charakterystyka krajowej sieci rys4

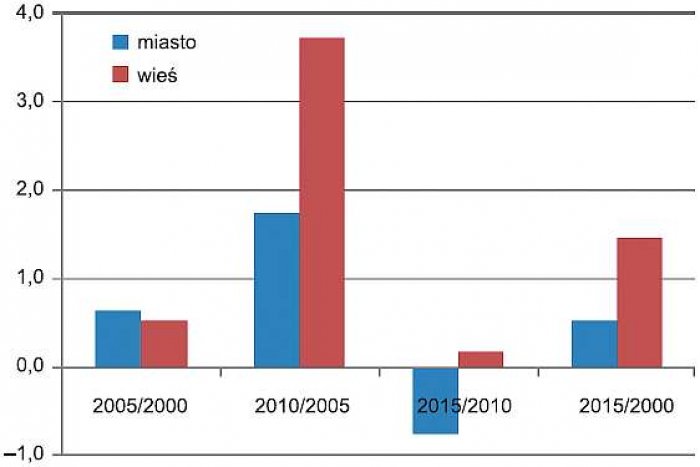

Rys. 4. Średnioroczne przyrosty α, w [%], dostaw energii elektrycznej do GDiR na terenach miejskich i wiejskich; rys. E. Niewiedział, R. Niewiedział
  • zaskoczeniem jest fakt, że odbiorcy GDiR w miastach w całym piętnastoleciu charakteryzują się spadkiem dostaw na odbiorcę; natomiast w okresie ostatniego pięciolecia, tj. 2010–2015 wystąpił spadek dostaw energii na jednego odbiorcę GDiR tak w miastach, jak i na terenach wiejskich.

Infrastruktura krajowej sieci elektroenergetycznej

Podstawowymi elementami sieci elektroenergetycznych są linie przesyłowe różnych poziomów napięć, stacje rozdzielcze bądź transformatorowo-rozdzielcze oraz transformatory o różnych przekładniach napięciowych. Na podstawie danych statystycznych z roczników „Statystyka Elektroenergetyki Polskiej” [1] w tab. 5., tab. 6., tab. 7. i tab. 8. zestawiono:

  • długości linii elektroenergetycznych napowietrznych i kablowych w podziale na napięcia wysokie i najwyższe (tab. 5.) oraz średnie i niskie (tab. 6.) wraz z wartościami średniorocznych przyrostów tych długości;
  • liczbę stacji elektroenergetycznych w czterech grupach o górnym napięciu 750 i 400 kV, 220 kV, 110 kV oraz SN (tab. 7.);
  • liczbę i moce transformatorów o przekładni NN/(NN+WN), WN/SN, SN/SN i SN/nn (tab. 7.);

a także wartości średniorocznych przyrostów opisujących zmiany w/w wielkości (tab. 8.).

Analizując dane liczbowe zestawione w tab. 5., tab. 6., tab. 7. i tab. 8.oraz wykresy na rys. 5., rys. 6., rys. 7. i rys. 8. można scharakteryzować stan polskich sieci elektroenergetycznych i zmiany w latach 2000–2015.

Linie elektroenergetyczne:

  • ogółem w Polsce pracuje ponad 837 tys. km linii napowietrznych i kablowych różnych napięć, w tym:
    — blisko 48 tys. km linii NN i WN     (5,7%),
    — 312,4 tys. km linii SN (37,3%)
    — oraz 477,1 tys. km linii nn (57%);
  • długości linii napowietrznych znacznie przekraczają długości linii kablowych na wszystkich poziomach napięć – w liniach NN i WN stanowią 99,0%, w liniach SN 74,6% i w liniach nn 66,4%;
  • długości linii napowietrznych 750 kV i 220 kV nie uległy w analizowanym piętnastoleciu zasadniczym zmianom (α = 0 dla linii 750 kV , α  = – 0,05 % dla linii 220 kV ), natomiast dynamiczny rozwój obserwuje się w liniach napowietrznych 400 kV szczególnie w ostatnim pięcioleciu, w którym wskaźnik α przekroczył znacząco 2%;
  • najbardziej dynamicznie rozwijały się w ostatnich latach linie kablowe NN i WN – przyrost w latach 2010–2015 przekroczył wartość 23%;
  • przyrosty długości linii napowietrznych SN są zdecydowanie niższe w porównaniu do przyrostów długości linii nn;
  • zauważyć można stosunkowo szybki wzrost linii kablowych SN i nn, czego dowodem są wskaźniki przyrostu zbliżające się do 3%.
b charakterystyka krajowej sieci tab5

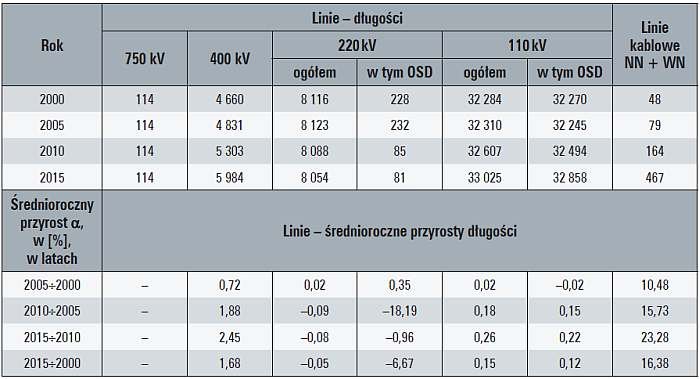

Tab. 5. Długości polskich linii elektroenergetycznych wysokich i najwyższych napięć, w [km]; źródło: opracowanie własne na podstawie roczników „Statystyka Elektroenergetyki Polskiej 2015", wyd. Agencja Rynku Energii, Warszawa 2016 oraz wcześniejsze roczniki z lat 2002 – 2015
b charakterystyka krajowej sieci tab6

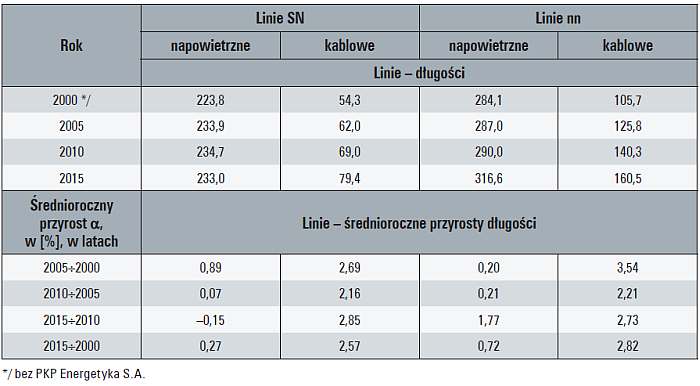

Tab. 6. Długości polskich linii elektroenergetycznych średnich i niskich napięć, w [tys. km]; źródło: opracowanie własne na podstawie roczników „Statystyka Elektroenergetyki Polskiej 2015", wyd. Agencja Rynku Energii, Warszawa 2016 oraz wcześniejsze roczniki z lat 2002 – 2015
b charakterystyka krajowej sieci tab7
Tab. 7. Liczba stacji, liczba i moce transformatorów w polskich sieciach elektroenergetycznych; źródło: opracowanie własne na podstawie roczników „Statystyka Elektroenergetyki Polskiej 2015", wyd. Agencja Rynku Energii, Warszawa 2016 oraz wcześniejsze roczniki z lat 2002 – 2015
b charakterystyka krajowej sieci tab8

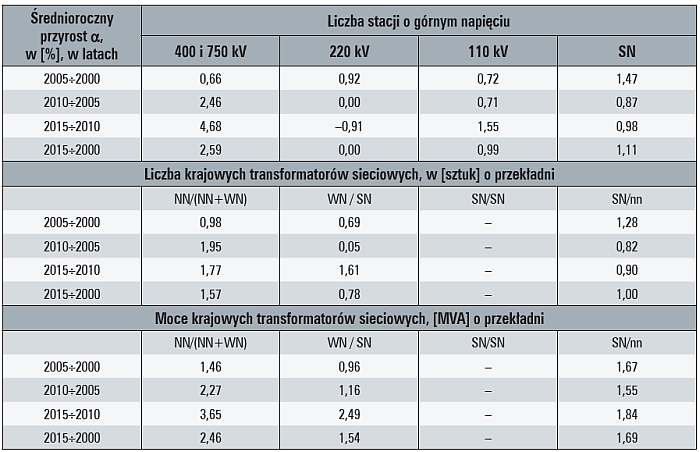

Tab. 8. Przyrosty liczby stacji, liczby i mocy transformatorów w polskich sieciach elektroenergetycznych

Stacje elektroenergetyczne:

  • najszybszy rozwój zauważa się w przypadku stacji o górnym napięciu 400 kV – jest to konsekwencja w/w dynamicznego rozwoju tych linii;
  • w przypadku liczby stacji o górnym napięciu 220 kV zauważalna jest tendencja malejąca.

Transformatory:

b charakterystyka krajowej sieci rys5

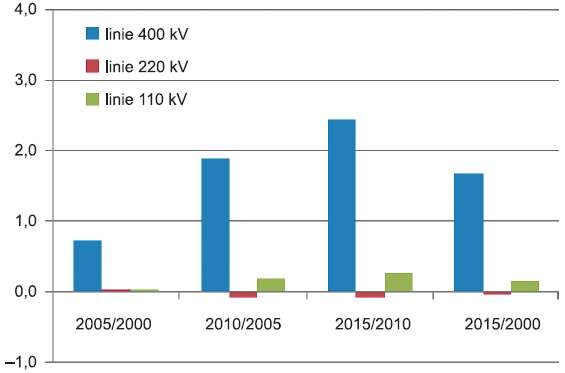

Rys. 5. Średnioroczne przyrosty α, w [%], długości linii elektroenergetycznych 400, 220 i 110 kV; rys. E. Niewiedział, R. Niewiedział
  • łącznie zainstalowanych jest ponad 260 tys. transformatorów, w czym ponad 94% stanowią transformatory rozdzielcze SN/nn;
  • łączna moc znamionowa zainstalowanych transformatorów przekracza nieco 160 tys. MVA, w tym największy udział mają transformatory WN/SN – około 35%;
  • podobnie jak w przypadku stacji najszybciej wzrastają moce i liczba transformatorów o przekładniach NN/(NN + WN), przy czym wyższy jest przyrost wartości mocy znamionowych od przyrostu liczby transformatorów, co wskazuje na instalowanie transformatorów o większej mocy znamionowej w stosunku do tych zainstalowanych wcześniej;
  • średnia moc transformatorów w roku 2015 wynosiła:
    • NN/(NN + WN) Sśr = 250,5 MVA,
    • WN/SN Sśr = 20,5 MVA,
    • SN/nn Sśr = 0,187 MVA = 187 kVA.
b charakterystyka krajowej sieci rys6

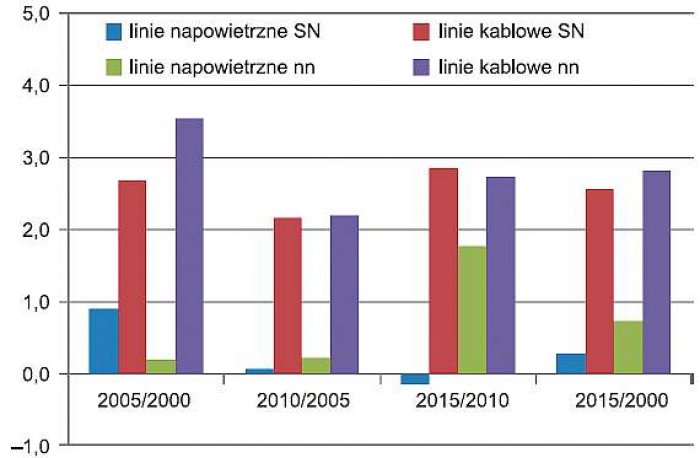

Rys. 6. Średnioroczne przyrosty α, w [%], długości linii napowietrznych i kablowych SN i nn; rys. E. Niewiedział, R. Niewiedział

Analizując stan i rozwój sieci elektroenergetycznych, warto uwzględnić również rodzaj odbiorców, którzy zasilani są z sieci rozdzielczych średniego i niskiego napięcia, czyli odbiorców miejskich (odbiorca skupiony) i wiejskich (odbiorca rozproszony). Dynamiczny rozwój w ostatnich latach budownictwa tzw. jednorodzinnego na obszarach podmiejskich (identyfikowanych jako obszary wiejskie) spowodował znaczny wzrost potrzeb elektroenergetycznych na tych obszarach.

W rocznikach „Statystyka Elektroenergetyki Polskiej” [1] brak szczegółowych danych rozróżniających sieci elektroenergetyczne na terenach miejskich i wiejskich.

b charakterystyka krajowej sieci rys7

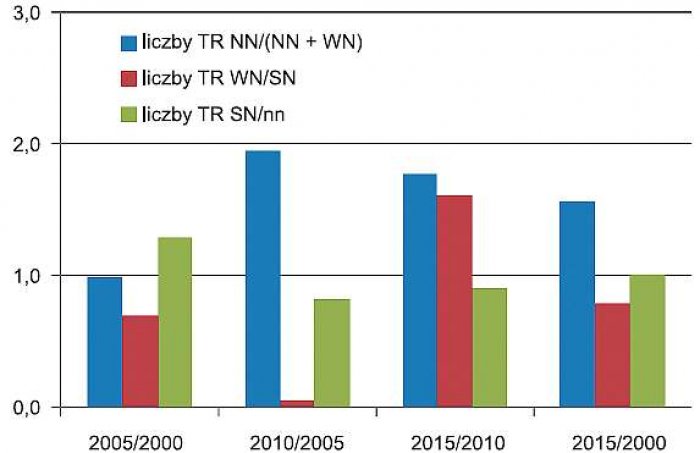

Rys. 7. Średnioroczne przyrosty α, w [%], liczby transformatorów o różnych przekładniach napięciowych; rys. E. Niewiedział, R. Niewiedział

Dla potrzeb oceny stanu wiejskich sieci dystrybucyjnych autorzy przeprowadzali wcześniej analizę porównawczą sieci wiejskich oraz miejskich na bazie uzyskanych wówczas danych. Niektóre wyniki tych analiz prezentowane były m.in. na Ogólnopolskich Konferencjach nt. „Elektroenergetyka na terenach wiejskich – ETW” w latach 2006 [2, 3] i 2009 [4].

Ostatnią taką charakterystykę infrastruktury wiejskich sieci elektroenergetycznych przedstawiono w referacie własnym na konferencji nt. „Energetyka we wsiach i rolnictwie” (Warszawa 2012), opublikowanym w „Wiadomościach Elektrotechnicznych” [5].

b charakterystyka krajowej sieci rys8

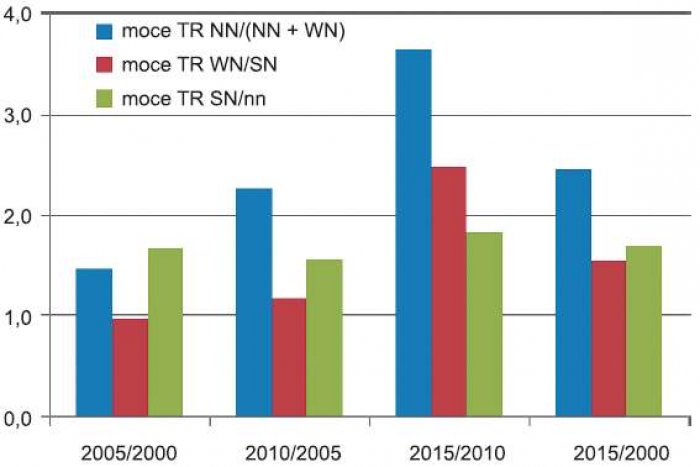

Rys. 8. Średnioroczne przyrosty α, w [%] mocy transformatorów o różnych przekładniach napięciowych; rys. E. Niewiedział, R. Niewiedział

Warto zacytować, że analiza trendu zmian dla przedziału czasu 2002–2010 wykazała znaczący przyrost długości linii kablowych i niewielki wzrost mocy transformatorów dla terenów wiejskich w porównaniu z miejskimi.

Wskaźniki niezawodnościowe sieci dystrybucyjnej SN i nn

Każdy odbiorca – niezależnie od charakteru potrzeb – oczekuje pewnych dostaw energii elektrycznej. Przerwy w zasilaniu często powodują występowanie określonych strat finansowych oraz dyskomfort wynikający z braku energii.

Operatorzy sieci dystrybucyjnych (OSD), zdając sobie sprawę z ww. niedogodności, coraz większą uwagę zwracają na zagwarantowanie odbiorcom energii elektrycznej ciągłości zasilania. Przerwy w zasilaniu wynikają zazwyczaj z awaryjności elementów sieci (mogą też wystąpić z powodu przeprowadzanych prac remontowo-konserwatorskich).

Od kilkunastu lat prowadzona jest rejestracja wskaźników zawodnościowych w dwóch obszarach.

Obszar I obejmuje dane zawodnościowe poszczególnych elementów sieci, takich jak:

  • wartości wskaźników charakteryzujących awaryjność elementów sieci SN i nn,
  • liczba i częstość uszkodzeń głównych elementów sieci SN i nn.

Obszar II obejmuje dane dotyczące czasu trwania przerw w zasilaniu odbiorców, takich jak:

  • SAIDI – wskaźnik przeciętnego (średniego) systemowego czasu trwania przerwy długiej w dostawach energii elektrycznej (podawany w minutach/odbiorcę);
  • SAIFI – wskaźnik przeciętnej systemowej częstości przerw długich w dostawie energii (podawany w liczbie przerw/odbiorcę).

Prezentowany artykuł omawia zagadnienia sieciowe, stąd skoncentrowano się na analizie awaryjności elementów sieci opartej na współczynniku awaryjności q, nazywanym również współczynnikiem zawodności lub współczynnikiem niezdatności, który uwzględnia nie tylko liczbę awarii elementów sieci zaliczanych do danej grupy (linie, transformatory), ale również czas przerwy w dostawach energii elektrycznej (suma czasu trwania awarii i czasu jej usunięcia). Dla odbiorcy niezmiernie ważnym problemem jest bowiem czas, w którym nie może korzystać z energii elektrycznej i straty, jakie ponosi w wyniku przerw w zasilaniu.

Współczynnik awaryjności wynika z przeciętnej liczby awarii danego elementu lub układu sieciowego w ciągu roku oraz średniego czasu trwania awarii i wyznaczany jest według następujących wzorów:

b charakterystyka krajowej sieci wz3
dla linii elektroenergetycznych
b charakterystyka krajowej sieci wz4
dla transformatorów

gdzie:

wu_L, wu_TR – wskaźniki uszkodzeń odpowiednio linii i transformatorów,

Tp_l, Tp_TR – średnie czasy przerwy z powodu awarii, odpowiednio linii elektroenergetycznych i transformatorów.

W tab. 9. zestawiono wartości współczynników awaryjności q obliczone na podstawie danych zawartych w rocznikach „Statystyka Elektroenergetyki Polskiej” [1] dla lat 2002–2015. Dla porównania podano także dane spotykane w literaturze [6, 7].

b charakterystyka krajowej sieci tab9
Tab. 9. Wartości współczynników awaryjności q elementów sieci SN i nn; źródło: opracowanie własne na podstawie roczników „Statystyka Elektroenergetyki Polskiej 2015", wyd. Agencja Rynku Energii, Warszawa 2016 oraz wcześniejsze roczniki z lat 2002 – 2015

Analizując zestawione wartości współczynnika awaryjności q, można zauważyć, że:

  • zdecydowana poprawa niezawodności pracy wystąpiła dla dwóch elementów sieciowych:— transformatorów SN/nn, dla których współczynnik awaryjności zmalał praktycznie o dwa rzędy wartości,
    — linii kablowych średniego napięcia, dla których współczynnik awaryjności zmalał praktycznie o rząd wartości;

    uzasadnieniem tego faktu jest zdecydowanie wyższa jakość stosowanych elementów sieci (transformatory hermetyczne bezobsługowe i kable o izolacji z polietylenu sieciowanego) oraz znacznie krótszy czas likwidacji uszkodzenia;
  • nieznaczną poprawę niezawodności pracy zauważa się również w przypadku linii kablowych niskiego napięcia;
  • wzrost średnich wartości współczynnika awaryjności linii napowietrznych – średniego, a w szczególności niskiego napięcia – w porównaniu do danych literaturowych sprzed wielu lat; wskazywać to może na zły stan techniczny tych elementów (co skutkuje z reguły większą od normatywnej liczbą uszkodzeń); może również być konsekwencją (szczególnie dla linii SN) bardzo niekorzystnych warunków atmosferycznych, które wystąpiły w ostatnich latach.

Podsumowanie

Przemiany polityczno-społeczno-gospodarcze po roku 1990 w Polsce wywołały różne zmiany w zapotrzebowaniu energii elektrycznej przez odbiorców. Od roku 2000 (czyli w wieku XXI) obserwuje się jedynie w niektórych grupach wzrost liczby odbiorców i zapotrzebowania na energię elektryczną. Podobnie stabilny wzrost infrastruktury sieciowej zauważalny jest tylko w pewnych jej segmentach.

W podsumowaniu sformułowano kilka ogólnych wniosków dotyczących rozpatrywanego okresu lat 2000–2015:

  • zauważalny i stały jest wzrost liczby odbiorców zasilanych z sieci średniego napięcia OSD oraz dostaw energii elektrycznej;
  • stosunkowo równomierny jest wzrost liczby odbiorców zasilanych z sieci niskiego napięcia OSD i dostaw energii elektrycznej, zarówno na obszarach miast, jak i wsi;
  • dynamiczny rozwój obserwuje się w liniach napowietrznych 400 kV, a najbardziej rozwijały się w ostatnich latach szczególnie linie kablowe NN i WN;
  • przyrosty długości linii napowietrznych SN są zdecydowanie niższe w porównaniu do przyrostów długości linii nn, natomiast zauważalny jest szybszy wzrost długości linii kablowych SN i nn;
  • najszybszy rozwój zauważa się w przypadku stacji o górnym napięciu 400 kV – zarówno liczby stacji, jak i liczby oraz mocy instalowanych w nich transformatorów – jest to konsekwencja dynamicznego rozwoju linii 400 kV;
  • awaryjność wszystkich rozpatrywanych elementów sieci zmalała w XXI wieku.

Literatura

  1. Statystyka Elektroenergetyki Polskiej 2015, Wyd. Agencja Rynku Energii, Warszawa 2016 (oraz wcześniejsze roczniki z lat 2002 – 2015).
  2. Niewiedział E., Niewiedział R., Ocena aktualnego stanu wiejskich elektroenergetycznych sieci rozdzielczych, w: Mat. III Ogólnopolskiej Konferencji nt. Elektroenergetyka na terenach wiejskich (ISBN 83-89008-94-7), Nałęczów 2006, s. 10–17.
  3. Niewiedział E., Niewiedział R., Prognozowanie potrzeb rzeczowych w zakresie modernizacji i rozwoju sieci elektroenergetycznych średniego i niskiego napięcia na terenach wiejskich, Przegląd Elektrotechniczny, R. 82, 2006, nr 9, s. 63–65.
  4. Kulczycki J., Niewiedział E., Niewiedział R., Wybrane problemy rozwoju wiejskich sieci elektro-energetycznych, INPE, 2009, Nr 122-123, s. 75–85.
  5. Niewiedział E., Niewiedział R., Potrzeby rozwojowe i modernizacyjne sieci elektroenergetycznej na terenach wiejskich, Wiadomości Elektrotechniczne, 2012, nr 8 (1030), s. 3–10.
  6. Sozański J.: Niezawodność zasilania energią elektryczną. WNT, Warszawa 1982.7. Praca zbiorowa (pod red. S. Kujszczyk): Elektroenergetyczne sieci rozdzielcze. PWN, Warszawa 1994.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

tagi:

wskaźniki niezawodności sieci krajowa sieć dystrybucyjna infrastruktura elektroenergetyczna sieci elektroenergetyczne transformatory rozdzielcze polskie sieci elektroenergetyczne

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

Najnowsze produkty i technologie

Livoltek Poland Przemysłowe magazyny energii w praktyce: Jak obniżyć koszty energii i zwiększyć autonomię instalacji PV w segmencie C&I

Przemysłowe magazyny energii w praktyce: Jak obniżyć koszty energii i zwiększyć autonomię instalacji PV w segmencie C&I Przemysłowe magazyny energii w praktyce: Jak obniżyć koszty energii i zwiększyć autonomię instalacji PV w segmencie C&I

“Rosnące koszty energii, niestabilność sieci i coraz bardziej restrykcyjne warunki przyłączeniowe sprawiają, że magazynowanie energii przestaje być opcją - staje się elementem architektury każdej poważnej...

“Rosnące koszty energii, niestabilność sieci i coraz bardziej restrykcyjne warunki przyłączeniowe sprawiają, że magazynowanie energii przestaje być opcją - staje się elementem architektury każdej poważnej instalacji fotowoltaicznej w segmencie przemysłowym i komercyjnym. Inwestorzy, przedsiębiorstwa i właściciele farm PV stoją dziś przed pytaniem, czy wdrożyć przemysłowy magazyn energii oraz który system wybrać, żeby projekt był rentowny od pierwszego dnia eksploatacji” - Sebastian Fibrand, Country...

Redakcja Elektro.info.pl Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa zaprasza na szkolenia zawodowe Firma eMKa zaprasza na szkolenia zawodowe

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje,...

Firma eMKa Szkolenia to dostawca usług edukacyjnych z 19-letnim doświadczeniem. Specjalizujemy się w podnoszeniu kwalifikacji zawodowych osób dorosłych i współpracujemy w sektorze B2B (fabryki, korporacje, sieci wielkopowierzchniowe etc. ), jednak zaopiekujemy się każdym klientem – nawet tym najmniejszym.

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Energoelektroniczne kompensatory mocy biernej ASTec SVG dużej mocy

Energoelektroniczne kompensatory mocy biernej ASTec SVG dużej mocy Energoelektroniczne kompensatory mocy biernej ASTec SVG dużej mocy

Rosnące wymagania dotyczące jakości energii elektrycznej oraz dynamiczna zmienność obciążeń w zakładach przemysłowych czynią kompensację mocy biernej kluczową z perspektywy technicznej i ekonomicznej....

Rosnące wymagania dotyczące jakości energii elektrycznej oraz dynamiczna zmienność obciążeń w zakładach przemysłowych czynią kompensację mocy biernej kluczową z perspektywy technicznej i ekonomicznej. W obliczu wzrastających kosztów energii biernej oraz konieczności spełnienia rygorystycznych norm, coraz większą rolę odgrywają nowoczesne rozwiązania, takie jak statyczne generatory mocy biernej (SVG) o prądzie znamionowym 150 A i 200 A. Dzięki zaawansowanym parametrom, możliwościom rozbudowy i dynamicznej...

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Stabilizacja napięcia w układach zasilania obiektów krytycznych – rozwiązania MSR i MST

Stabilizacja napięcia w układach zasilania obiektów krytycznych – rozwiązania MSR i MST Stabilizacja napięcia w układach zasilania obiektów krytycznych – rozwiązania MSR i MST

Wahania napięcia w sieciach elektrycznych to powszechny problem, który może prowadzić do awarii urządzeń czy przerw w produkcji. Według normy PN-EN 50160, dopuszczalne odchylenia napięcia to ±10%, jednak...

Wahania napięcia w sieciach elektrycznych to powszechny problem, który może prowadzić do awarii urządzeń czy przerw w produkcji. Według normy PN-EN 50160, dopuszczalne odchylenia napięcia to ±10%, jednak wiele urządzeń przemysłowych wymaga znacznie wyższej stabilności.

APATOR SA Licznik na szynę TH35 (DIN) – REMIZ 3

Licznik na szynę TH35 (DIN) – REMIZ 3 Licznik na szynę TH35 (DIN) – REMIZ 3

W dobie rosnących kosztów energii i zaostrzających się norm efektywności energetycznej, precyzyjna analityka staje się fundamentem nowoczesnego zarządzania infrastrukturą. REMIZ 3 to licznik energii elektrycznej,...

W dobie rosnących kosztów energii i zaostrzających się norm efektywności energetycznej, precyzyjna analityka staje się fundamentem nowoczesnego zarządzania infrastrukturą. REMIZ 3 to licznik energii elektrycznej, który łączy kompaktową budowę na szynie DIN z funkcjonalnością zaawansowanych jednostek pomiarowych ze zdalnym odczytem.

Grupa Pracuj S.A. Czym jest asessment center?

Czym jest asessment center? Czym jest asessment center?

Asessment center to coraz popularniejsza metoda oceny kompetencji zawodowych kandydatów, stosowana szczególnie podczas rekrutacji na stanowiska kierownicze. Sprawdź, co warto o niej wiedzieć!

Asessment center to coraz popularniejsza metoda oceny kompetencji zawodowych kandydatów, stosowana szczególnie podczas rekrutacji na stanowiska kierownicze. Sprawdź, co warto o niej wiedzieć!

INNPRO Robert Błędowski Sp. z o.o. Miej oko na swój dom – poznaj smart kamery Sonoff

Miej oko na swój dom – poznaj smart kamery Sonoff Miej oko na swój dom – poznaj smart kamery Sonoff

Co dzieje się w domu, kiedy jesteś w pracy, na wakacjach lub na spotkaniu? Czy wszystko jest w porządku z dzieckiem, które zostało pod opieką dziadków? Czy pies spokojnie odpoczywa, a kurier rzeczywiście...

Co dzieje się w domu, kiedy jesteś w pracy, na wakacjach lub na spotkaniu? Czy wszystko jest w porządku z dzieckiem, które zostało pod opieką dziadków? Czy pies spokojnie odpoczywa, a kurier rzeczywiście zostawił paczkę pod drzwiami? Nowoczesne kamery WiFi pozwalają sprawdzić to w każdej chwili – bez skomplikowanej instalacji i wysokich kosztów. Poznaj smart kamery Sonoff i wybierz model najlepiej dopasowany do swoich potrzeb!

Ei Electronics Sp. z o. o. 2027: koniec z licznikami bez zdalnego odczytu. Dyrektywa EED redefiniuje podejście do zarządzania budynkami

2027: koniec z licznikami bez zdalnego odczytu. Dyrektywa EED redefiniuje podejście do zarządzania budynkami 2027: koniec z licznikami bez zdalnego odczytu. Dyrektywa EED redefiniuje podejście do zarządzania budynkami

Dyrektywa o efektywności energetycznej (EED) nakłada na państwa członkowskie UE obowiązek wyposażenia wszystkich liczników ciepła, chłodzenia i ciepłej wody użytkowej w funkcję zdalnego odczytu. Zostało...

Dyrektywa o efektywności energetycznej (EED) nakłada na państwa członkowskie UE obowiązek wyposażenia wszystkich liczników ciepła, chłodzenia i ciepłej wody użytkowej w funkcję zdalnego odczytu. Zostało już tylko 6 miesięcy na wymianę lub modernizację urządzeń, które nie spełniają tych wymagań. W Polsce oznacza to wymianę milionów liczników, a za niedopełnienie obowiązku grożą kary do 10 000 zł – i nie jest to wyjątek w skali europejskiej: na koniec 2024 r. w krajach UE (wraz z Norwegią, Szwajcarią...

Grupa Pracuj S.A. Techniki relaksacyjne, które pomogą ci radzić sobie ze stresem w pracy

Techniki relaksacyjne, które pomogą ci radzić sobie ze stresem w pracy Techniki relaksacyjne, które pomogą ci radzić sobie ze stresem w pracy

Techniki relaksacyjne to doskonały sposób na walkę z nadmiernym stresem i odczuciem niepokoju. Jeśli więc twoja praca wywołuje u ciebie zdenerwowanie i ciągłe napięcie, musisz poznać popularne metody,...

Techniki relaksacyjne to doskonały sposób na walkę z nadmiernym stresem i odczuciem niepokoju. Jeśli więc twoja praca wywołuje u ciebie zdenerwowanie i ciągłe napięcie, musisz poznać popularne metody, które pomogą ci sobie z tym radzić.

GreenYellow Polska BESS – bateryjne systemy magazynowania energii w praktyce biznesowej

BESS – bateryjne systemy magazynowania energii w praktyce biznesowej BESS – bateryjne systemy magazynowania energii w praktyce biznesowej

Bateryjne systemy magazynowania energii BESS (Battery Energy Storage System) to technologia, która zmienia sposób zarządzania energią elektryczną w obiektach komercyjnych i przemysłowych. Magazyny energii...

Bateryjne systemy magazynowania energii BESS (Battery Energy Storage System) to technologia, która zmienia sposób zarządzania energią elektryczną w obiektach komercyjnych i przemysłowych. Magazyny energii pozwalają gromadzić nadwyżki energii z odnawialnych źródeł i wykorzystywać je w momentach zwiększonego zapotrzebowania – bez strat, bez przestojów, bez uzależnienia od sieci elektroenergetycznej. W Polsce działa ponad 200 dużych instalacji BESS o łącznej mocy przekraczającej 1,2 GW. Do 2030 roku...

INNPRO Robert Błędowski Sp. z o.o. Seria Sonoff Fusion – idealne rozwiązanie do europejskich mieszkań

Seria Sonoff Fusion – idealne rozwiązanie do europejskich mieszkań Seria Sonoff Fusion – idealne rozwiązanie do europejskich mieszkań

Smart home ma ułatwiać życie – a mimo to wciąż może kojarzyć się z remontem, problematycznym montażem i chaosem.

Smart home ma ułatwiać życie – a mimo to wciąż może kojarzyć się z remontem, problematycznym montażem i chaosem.

Branżowe Centrum Umiejętności w Dziedzinie Energetyki w Nisku Innowacyjna infrastruktura, unikalny poligon szkoleniowy oraz bezpłatne szkolenia dla uczniów, dorosłych i nauczycieli zawodu

Innowacyjna infrastruktura, unikalny poligon szkoleniowy oraz bezpłatne szkolenia dla uczniów, dorosłych i nauczycieli zawodu Innowacyjna infrastruktura, unikalny poligon szkoleniowy oraz bezpłatne szkolenia dla uczniów, dorosłych i nauczycieli zawodu

Dynamiczny rozwój sektora elektroenergetycznego oraz transformacja energetyczna stawiają przed rynkiem pracy bezprecedensowe wymagania. Tradycyjny system oświaty, choć daje solidne podstawy, często napotyka...

Dynamiczny rozwój sektora elektroenergetycznego oraz transformacja energetyczna stawiają przed rynkiem pracy bezprecedensowe wymagania. Tradycyjny system oświaty, choć daje solidne podstawy, często napotyka barierę w postaci szybkiego tempa zmian technologicznych. Odpowiedzią na tę lukę jest ogólnopolska sieć Branżowych Centrów Umiejętności (BCU). Wśród placówek wiodących prym w dziedzinie elektroenergetyki szczególne miejsce zajmuje Branżowe Centrum Umiejętności w Dziedzinie Energetyki w Nisku (woj....

Adam Włastowski Product Manager, NOARK Electric Sp. z o.o. Niezawodne wyłączniki nadprądowe (MCB) marki NOARK Electric

Niezawodne wyłączniki nadprądowe (MCB) marki NOARK Electric Niezawodne wyłączniki nadprądowe (MCB) marki NOARK Electric

Wyłączniki nadprądowe zabezpieczają instalację przed skutkami przeciążeń i zwarć. Ich działanie opiera się na dwóch mechanizmach: członie termicznym (reagującym na przeciążenie) oraz elektromagnetycznym...

Wyłączniki nadprądowe zabezpieczają instalację przed skutkami przeciążeń i zwarć. Ich działanie opiera się na dwóch mechanizmach: członie termicznym (reagującym na przeciążenie) oraz elektromagnetycznym (reagującym na zwarcie). Skupimy się tutaj na seriach urządzeń zwarciowej zdolności łączeniowej 6 kA oraz 10 kA.

ERGOM ERGOM – jakość gwarantowana

ERGOM – jakość gwarantowana ERGOM – jakość gwarantowana

Branża elektroenergetyczna w Polsce – począwszy od wytwarzania, przez przesył i dystrybucję, po użytkowników końcowych – podlega obecnie dynamicznym zmianom, których motorem napędowym jest transformacja...

Branża elektroenergetyczna w Polsce – począwszy od wytwarzania, przez przesył i dystrybucję, po użytkowników końcowych – podlega obecnie dynamicznym zmianom, których motorem napędowym jest transformacja energetyczna. Zmiany te wymuszają na producentach osprzętu łączeniowego rozwiązania zapewniające gwarantowane i niezawodne połączenia poszczególnych elementów w tym systemie. ERGOM jako producent końcówek i łączników kablowych dostarcza rozwiązania, które spełniają powyższe kryteria.

ZABEZPIECZENIA POZNAŃ sp. z o.o. Dlaczego kamery IP tracą obraz po uruchomieniu – najczęstsze błędy konfiguracyjne na etapie rozruchu

Dlaczego kamery IP tracą obraz po uruchomieniu – najczęstsze błędy konfiguracyjne na etapie rozruchu Dlaczego kamery IP tracą obraz po uruchomieniu – najczęstsze błędy konfiguracyjne na etapie rozruchu

System zmontowany, kable zaciśnięte, rejestrator włączony – a na ekranie czarny obraz z części kamer. Scenariusz znany wielu instalatorom, szczególnie przy kompletacji systemu z podzespołów różnych producentów....

System zmontowany, kable zaciśnięte, rejestrator włączony – a na ekranie czarny obraz z części kamer. Scenariusz znany wielu instalatorom, szczególnie przy kompletacji systemu z podzespołów różnych producentów. Zanim zaczniesz szukać uszkodzeń sprzętowych, przejdź przez pięć punktów, które odpowiadają za większość problemów na pierwszym rozruchu.

Energynat Te stoiska warto odwiedzić podczas targów Battery Forum 2026! Sprawdź!

Te stoiska warto odwiedzić podczas targów Battery Forum 2026! Sprawdź! Te stoiska warto odwiedzić podczas targów Battery Forum 2026! Sprawdź!

Od 19 do 21 maja trwają targi Battery Forum 2026. Tysiące instalatorów, przedstawicieli biznesu, rynku energii oraz samorządów spotykają się w Nadarzynie pod Warszawą, by rozmawiać o magazynach energii,...

Od 19 do 21 maja trwają targi Battery Forum 2026. Tysiące instalatorów, przedstawicieli biznesu, rynku energii oraz samorządów spotykają się w Nadarzynie pod Warszawą, by rozmawiać o magazynach energii, nowoczesnych technologiach i rozwiązaniach przyspieszających transformację energetyczną. To trzy dni pełne praktycznej wiedzy, premier technologicznych i dyskusji o wyzwaniach, z którymi mierzy się dziś branża OZE i energetyka. Które stoiska warto odwiedzić w tych dniach? Sprawdźcie!

Win Source Firma WIN SOURCE zaprezentowała się na Warsaw Industry Automatica 2026 i przedstawiła możliwości wsparcia łańcucha dostaw komponentów dla automatyki przemysłowej

Firma WIN SOURCE zaprezentowała się na Warsaw Industry Automatica 2026 i przedstawiła możliwości wsparcia łańcucha dostaw komponentów dla automatyki przemysłowej Firma WIN SOURCE zaprezentowała się na Warsaw Industry Automatica 2026 i przedstawiła możliwości wsparcia łańcucha dostaw komponentów dla automatyki przemysłowej

14 maja 2026 r. Firma WIN SOURCE, globalny lider w dystrybucji komponentów elektronicznych, poinformowała, że z powodzeniem wzięła udział w targach Warsaw Industry Automatica 2026. Wydarzenie odbyło się...

14 maja 2026 r. Firma WIN SOURCE, globalny lider w dystrybucji komponentów elektronicznych, poinformowała, że z powodzeniem wzięła udział w targach Warsaw Industry Automatica 2026. Wydarzenie odbyło się w dniach 12–14 maja 2026 r. w Ptak Warsaw Expo w Polsce. Podczas targów WIN SOURCE prowadziła pogłębione rozmowy z klientami oraz specjalistami branżowymi z obszarów produkcji urządzeń, elektrotechniki, integracji systemów oraz zakupów na potrzeby utrzymania ruchu, prezentując swoje możliwości usługowe...

BRADY Polska sp. z o.o. news BradyPrinter i4311: przemysłowy druk etykiet bez przewodów

BradyPrinter i4311: przemysłowy druk etykiet bez przewodów BradyPrinter i4311: przemysłowy druk etykiet bez przewodów

Pierwsza przenośna drukarka umożliwiająca tworzenie etykiet o szerokości 101,60 mm bez kabli i ograniczeń – drukuj wszystko, czego potrzebujesz, w dowolnym miejscu!

Pierwsza przenośna drukarka umożliwiająca tworzenie etykiet o szerokości 101,60 mm bez kabli i ograniczeń – drukuj wszystko, czego potrzebujesz, w dowolnym miejscu!

TAURON Polska Energia S.A. Klimatyzacja w mieszkaniu – o czym pamiętać przed montażem?

Klimatyzacja w mieszkaniu – o czym pamiętać przed montażem? Klimatyzacja w mieszkaniu – o czym pamiętać przed montażem?

Letnie upały stają się w Polsce normą. Gdy temperatura w cieniu sięga 30°C, strumień zimnego powietrza przynosi upragnione wytchnienie. Pozwala skupić się na pracy lub zaznać prawdziwego relaksu. Odpowiednio...

Letnie upały stają się w Polsce normą. Gdy temperatura w cieniu sięga 30°C, strumień zimnego powietrza przynosi upragnione wytchnienie. Pozwala skupić się na pracy lub zaznać prawdziwego relaksu. Odpowiednio dobrany system klimatyzacji to jednak nie tylko chłodzenie. To narzędzie zapewniające pełną kontrolę nad mikroklimatem, wilgotnością i czystością powietrza w Twoim domu. Zanim zdecydujesz się na montaż, przeanalizuj kilka kluczowych aspektów. Dzięki temu Twoja inwestycja będzie efektywna, oszczędna...

Brevis Jak dobrać nawiewniki do charakterystyki domu energooszczędnego lub pasywnego?

Jak dobrać nawiewniki do charakterystyki domu energooszczędnego lub pasywnego? Jak dobrać nawiewniki do charakterystyki domu energooszczędnego lub pasywnego?

Domy energooszczędne i pasywne wyróżniają się wyjątkowo szczelną konstrukcją, która pozwala ograniczyć straty ciepła do minimum. Nowoczesna stolarka okienna, wielowarstwowe ocieplenie i zaawansowane technologie...

Domy energooszczędne i pasywne wyróżniają się wyjątkowo szczelną konstrukcją, która pozwala ograniczyć straty ciepła do minimum. Nowoczesna stolarka okienna, wielowarstwowe ocieplenie i zaawansowane technologie izolacyjne sprawiają, że budynki te utrzymują stabilną temperaturę przez cały rok przy minimalnym zużyciu energii. Jednak ta sama szczelność, która zapewnia oszczędności, rodzi wyzwania w zakresie wentylacji – naturalna infiltracja powietrza jest zbyt niska, by utrzymać właściwy poziom tlenu,...

dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Analiza parametrów jakości energii elektrycznej z wykorzystaniem przenośnych analizatorów PQ-BOX 150

Analiza parametrów jakości energii elektrycznej z wykorzystaniem przenośnych analizatorów PQ-BOX 150 Analiza parametrów jakości energii elektrycznej z wykorzystaniem przenośnych analizatorów PQ-BOX 150

Jakość energii elektrycznej jest kluczowym czynnikiem zapewniającym niezawodne i efektywne funkcjonowanie systemów elektroenergetycznych, zarówno w przemyśle, jak i sieciach dystrybucyjnych. Współczesne...

Jakość energii elektrycznej jest kluczowym czynnikiem zapewniającym niezawodne i efektywne funkcjonowanie systemów elektroenergetycznych, zarówno w przemyśle, jak i sieciach dystrybucyjnych. Współczesne przenośne analizatory, takie jak PQ-BOX 150, PQ-BOX 200 oraz PQ-BOX 300 firmy A-Eberle, odgrywają istotną rolę w monitorowaniu i analizie parametrów jakości energii elektrycznej. Urządzenia te oferują zaawansowane możliwości pomiarowe oraz zgodność z międzynarodowymi standardami, co czyni je niezbędnymi...

Technokabel S.A. Bezpieczeństwo pożarowe instalacji kablowych w budynkach

Bezpieczeństwo pożarowe instalacji kablowych w budynkach Bezpieczeństwo pożarowe instalacji kablowych w budynkach

Kluczowym celem stosowania wymagań technicznych, klasyfikacji oraz zasad projektowania instalacji opartych na kablach ognioodpornych i bezhalogenowych jest zapewnienie odpowiedniego poziomu bezpieczeństwa...

Kluczowym celem stosowania wymagań technicznych, klasyfikacji oraz zasad projektowania instalacji opartych na kablach ognioodpornych i bezhalogenowych jest zapewnienie odpowiedniego poziomu bezpieczeństwa pożarowego obiektów budowlanych. Oznacza to ograniczenie rozprzestrzeniania się ognia i dymu, umożliwienie sprawnej ewakuacji oraz zagwarantowanie ciągłości pracy systemów odpowiedzialnych za bezpieczeństwo. Dlatego dobór kabli powinien uwzględniać zarówno ich zachowanie w warunkach pożaru, jak...

Drut-Plast Cables Sp. z o.o. Wyzwania nowoczesnej energetyki: kable do instalacji OZE i magazynów energii

Wyzwania nowoczesnej energetyki: kable do instalacji OZE i magazynów energii Wyzwania nowoczesnej energetyki: kable do instalacji OZE i magazynów energii

Dynamiczny rozwój odnawialnych źródeł energii (OZE) oraz technologii magazynowania energii elektrycznej wymaga od inżynierów i producentów coraz bardziej zaawansowanych rozwiązań. Aby cała instalacja działała...

Dynamiczny rozwój odnawialnych źródeł energii (OZE) oraz technologii magazynowania energii elektrycznej wymaga od inżynierów i producentów coraz bardziej zaawansowanych rozwiązań. Aby cała instalacja działała wydajnie i bezawaryjnie, niezbędne jest zastosowanie odpowiedniego okablowania, które zagwarantuje bezpieczny przesył energii – nawet w najbardziej wymagającym środowisku.

DEHN POLSKA sp. z o.o. Można prościej: ograniczniki przepięć typu 1 z techniką ACI

Można prościej: ograniczniki przepięć typu 1 z techniką ACI Można prościej: ograniczniki przepięć typu 1 z techniką ACI

Ochrona przed przepięciami w instalacjach elektrycznych staje się kluczowym elementem dbałości nie tylko o mienie, ale przede wszystkim o bezpieczeństwo użytkowników. Norma PN-HD 60364-5-53:2022 [1] precyzyjnie...

Ochrona przed przepięciami w instalacjach elektrycznych staje się kluczowym elementem dbałości nie tylko o mienie, ale przede wszystkim o bezpieczeństwo użytkowników. Norma PN-HD 60364-5-53:2022 [1] precyzyjnie definiuje zasady doboru oraz montażu ograniczników przepięć (SPD, surge protective devices) w instalacjach niskiego napięcia.

ASTAT Sp. z o.o., dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Analiza parametrów jakości energii elektrycznej w kontekście wymagań norm IEC 61000-4-30 oraz PN-EN 50160

Analiza parametrów jakości energii elektrycznej w kontekście wymagań norm IEC 61000-4-30 oraz PN-EN 50160 Analiza parametrów jakości energii elektrycznej w kontekście wymagań norm IEC 61000-4-30 oraz PN-EN 50160

Jakość energii elektrycznej stanowi kluczowy element prawidłowego funkcjonowania współczesnych sieci elektroenergetycznych. Wymagania dotyczące parametrów jakości energii elektrycznej są precyzyjnie określone...

Jakość energii elektrycznej stanowi kluczowy element prawidłowego funkcjonowania współczesnych sieci elektroenergetycznych. Wymagania dotyczące parametrów jakości energii elektrycznej są precyzyjnie określone w normach IEC 61000-4-30 oraz PN-EN 50160. Obie normy – mimo że mają różne zakresy i cele – dobrze się uzupełniają i są kluczowe dla zapewnienia jakości energii elektrycznej w sieciach elektroenergetycznych.

BRADY Polska sp. z o.o. news BradyScan: najlepszy odczyt kodów kreskowych za pomocą telefonu – za darmo

BradyScan: najlepszy odczyt kodów kreskowych za pomocą telefonu – za darmo BradyScan: najlepszy odczyt kodów kreskowych za pomocą telefonu – za darmo

Firma Brady Corporation, specjalizująca się w automatycznej identyfikacji i rejestracji danych, umożliwia użytkownikom profesjonalne odczytywanie i generowanie kodów kreskowych za pomocą smartfona – bez...

Firma Brady Corporation, specjalizująca się w automatycznej identyfikacji i rejestracji danych, umożliwia użytkownikom profesjonalne odczytywanie i generowanie kodów kreskowych za pomocą smartfona – bez dodatkowych kosztów. Bezpłatna aplikacja BradyScan zapewnia doskonałe skanowanie DPM, opcje integracji z zapleczem, kontrolę bezpieczeństwa kodów QR oraz technologię OCR do konwersji obrazu na tekst.

Ei Electronics Sp. z o. o., Dennis Kubischok OMS jako element nowego standardu w świetle regulacji prawnych – certyfikowane rozwiązanie w zarządzaniu bezpieczeństwem pożarowym

OMS jako element nowego standardu w świetle regulacji prawnych – certyfikowane rozwiązanie w zarządzaniu bezpieczeństwem pożarowym OMS jako element nowego standardu w świetle regulacji prawnych – certyfikowane rozwiązanie w zarządzaniu bezpieczeństwem pożarowym

Rosnące znaczenie zdalnego pozyskiwania i archiwizacji danych eksploatacyjnych w budynkach wielorodzinnych sprzyja wdrażaniu rozwiązań umożliwiających integrację detekcji pożaru z infrastrukturą zdalnego...

Rosnące znaczenie zdalnego pozyskiwania i archiwizacji danych eksploatacyjnych w budynkach wielorodzinnych sprzyja wdrażaniu rozwiązań umożliwiających integrację detekcji pożaru z infrastrukturą zdalnego odczytu. Czujnik dymu Ei6500-OMS od Ei Electronics łączy autonomiczne wykrywanie potencjalnego zagrożenia z komunikacją radiową w otwartym standardzie OMS (Open Metering System). Umożliwia monitorowanie stanu urządzenia w ramach istniejącego środowiska technicznego. To rozwiązanie przeznaczone dla...

SONEL S.A. Ładowarki aut elektrycznych – jak wpływają na parametry jakości energii elektrycznej?

Ładowarki aut elektrycznych – jak wpływają na parametry jakości energii elektrycznej? Ładowarki aut elektrycznych – jak wpływają na parametry jakości energii elektrycznej?

Dynamiczny rozwój elektromobilności wymusza błyskawiczną rozbudowę infrastruktury ładowania, co staje się jednym z największych wyzwań dla współczesnych systemów elektroenergetycznych. Instalacja stacji...

Dynamiczny rozwój elektromobilności wymusza błyskawiczną rozbudowę infrastruktury ładowania, co staje się jednym z największych wyzwań dla współczesnych systemów elektroenergetycznych. Instalacja stacji ładowania EV – odbiorników o znacznej mocy i nieliniowej charakterystyce – to proces znacznie bardziej złożony niż podłączenie standardowych urządzeń. Niesie on ze sobą ryzyko degradacji parametrów jakości zasilania (JEE), m.in. poprzez generację wyższych harmonicznych, asymetrię obciążeń oraz uciążliwe...

TRANSFER MULTISORT ELEKTRONIK SP. Z O.O. Aparatura pomiarowa do instalacji fotowoltaicznych

Aparatura pomiarowa do instalacji fotowoltaicznych Aparatura pomiarowa do instalacji fotowoltaicznych

Systemy fotowoltaiczne stały się standardem w nowoczesnym budownictwie. Ich instalacja i konserwacja wymaga użycia odpowiednio przystosowanego oprzyrządowania. Ściśle wyspecjalizowana aparatura marki Sonel...

Systemy fotowoltaiczne stały się standardem w nowoczesnym budownictwie. Ich instalacja i konserwacja wymaga użycia odpowiednio przystosowanego oprzyrządowania. Ściśle wyspecjalizowana aparatura marki Sonel została zaprojektowana dla profesjonalistów właśnie do takich zastosowań.

Solax Power Zima zweryfikowała polski rynek PV. Czy maty grzewcze w systemach Low Voltage to nowy standard bezpieczeństwa?

Zima zweryfikowała polski rynek PV. Czy maty grzewcze w systemach Low Voltage to nowy standard bezpieczeństwa? Zima zweryfikowała polski rynek PV. Czy maty grzewcze w systemach Low Voltage to nowy standard bezpieczeństwa?

Ostatnia zima w Polsce stała się bezlitosnym poligonem doświadczalnym dla wielu domowych magazynów energii. Problemy z wydajnością chemii litowej w niskich temperaturach oraz blokady ładowania w systemach...

Ostatnia zima w Polsce stała się bezlitosnym poligonem doświadczalnym dla wielu domowych magazynów energii. Problemy z wydajnością chemii litowej w niskich temperaturach oraz blokady ładowania w systemach Low Voltage (LV) stały się codziennością wielu instalatorów. W odpowiedzi na te wyzwania, SolaX wprowadza rozwiązanie, które do tej pory było zarezerwowane dla segmentu Premium High Voltage – zintegrowane maty grzewcze w bateriach do falowników NEO.

ADMINISTRATOR24.INFO

EKSPERTBUDOWLANY.PL

IZOLACJE.COM.PL

RYNEKINSTALACYJNY.PL

SPECIAL-OPS.PL

Partnerzy

POLECAMY

Materiały budowlane

Blog Vivus

Strefa Instalatora

Instalacje

RSS elektro.info

CIEKAWE STRONY

Ekspert Budowlany - zlecenia

EPS System - agregaty prądotwórcze

Producent oświetlenia

Ciekawa Architektura

Literatura fachowa

Termomodernizacja.org

CADMATIC

Rollen.pl

O nas

Portal elektro.info.pl zajmuje się szeroko pojmowaną elektrotechniką i elektroenergetyką. Najmocniejszą stroną portalu są opracowania merytoryczne i problemowe, dotyczące m.in. automatyki, inteligentnego budynku, energooszczędności oraz wielu innych dziedzin. Serwis ściśle współpracuje z redakcją miesięcznika „elektro.info” i publikuje materiały uzupełniające do tych wydawanych w czasopiśmie.

ISSN 1642-8722

Regulamin

Regulamin określa zasady korzystania z portalu www.elektro.info.pl. Korzystanie z portalu jest równoznaczne z zaakceptowaniem warunków ustanowionych przez Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655, NIP 1132860378, REGON 146393437 (zwana dalej Grupa MEDIUM) w postaci Regulaminu.

Przeczytaj regulamin

Prywatność

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz informacją o cookies.

Nasze serwisy

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl
