Spadki napięć oraz straty mocy w linii średniego napięcia z generacją rozproszoną

Voltage drops and power losses in the medium-voltage lines with distributed generation

Przyłączanie coraz większej liczby rozproszonych źródeł energii do sieci dystrybucyjnych może powodować pogorszenie jakości zasilania odbiorców. Trzeba wiedzieć, że takie źródła mogą powodować krótkotrwałe zmiany i wahania napięcia. Szczegóły w tekście.
J. Sawicki

Przyłączanie coraz większej liczby rozproszonych źródeł energii do sieci dystrybucyjnych może powodować pogorszenie jakości zasilania odbiorców. Trzeba wiedzieć, że takie źródła mogą powodować krótkotrwałe zmiany i wahania napięcia. Szczegóły w tekście.


J. Sawicki

Przedsiębiorstwa energetyczne przyłączające źródła generacji rozproszonej, przeważnie o niewielkich mocach, napotykają na wiele problemów. Źródła te dostarczają energię w pobliżu jej zapotrzebowania. Poprawiają bezpieczeństwo energetyczne, ale stwarzają problemy przy włączaniu ich do sieci elektroenergetycznej. Są „chimeryczne” – trudno oznaczyć ilość i czas wytworzonej energii. Powodują odchylenia napięcia poza granice normy, wpływają na straty mocy i energii w sieci.

Zobacz także

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej Podstawowe wiadomości o napowietrznej sieci dystrybucyjnej energetyki zawodowej

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia....

Cel artykułu stanowi przybliżenie funkcjonariuszom Straży Pożarnej, a zwłaszcza dowódcom akcji ratowniczo-gaśniczych, cech charakterystycznych napowietrznych linii wysokiego, średniego i niskiego napięcia. W artykule nie przedstawiono wszystkich rozwiązań technicznych w zakresie budownictwa sieciowego, które są stosowane w sieci dystrybucyjnej na terenie naszego kraju, tylko podstawowe.

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi Modele niezawodnościowe linii napowietrznych SN z przewodami gołymi

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu...

Artykuł stanowi analizę awaryjności linii napowietrznych SN z przewodami gołymi, eksploatowanych w krajowych sieciach dystrybucyjnych. Wyznaczono w nim modele niezawodnościowe czasu trwania odnowy, czasu trwania wyłączeń awaryjnych, czasu przerw w zasilaniu, a także wartości energii elektrycznej niedostarczonej do odbiorców. Przeprowadzono w nim też analizę sezonowości oraz przyczyn awarii linii. Autor przeprowadził obszerne badania niezawodnościowe na podstawie danych pochodzących z terenu dużej...

Problemy bezpieczeństwa elektrycznego w kwestiach związanych z ustanawianiem służebności przesyłu

Problemy bezpieczeństwa elektrycznego w kwestiach związanych z ustanawianiem służebności przesyłu Problemy bezpieczeństwa elektrycznego w kwestiach związanych z ustanawianiem służebności przesyłu

W artykule przedstawiono najważniejsze problemy związane z ustanawianiem służebności przesyłu na terenach, na których umiejscowiona jest infrastruktura elektroenergetyczna. Poruszone kwestie dotyczą zarówno...

W artykule przedstawiono najważniejsze problemy związane z ustanawianiem służebności przesyłu na terenach, na których umiejscowiona jest infrastruktura elektroenergetyczna. Poruszone kwestie dotyczą zarówno sygnalizowanych we wnioskach właścicieli nieruchomości problemów zapewnienia bezpieczeństwa w otoczeniu infrastruktury elektroenergetycznej w okresie jej eksploatacji, jak i ograniczeń w zagospodarowaniu nieruchomości, na której znajdują się elementy infrastruktury elektroenergetycznej.

Wpływ generacji rozproszonej na system elektroenergetyczny zależy od struktury sieci i jej parametrów, od rodzaju i lokalizacji źródeł DG (dispersed generation lub distributed generation – DG) oraz od obciążenia.

Z pracą generacji rozproszonej w sieci związane są następujące problemy techniczne:

  • rozpływ mocy w obu kierunkach, ponieważ DG oddaje lub pobiera moc,
  • potencjalny wzrost wskaźników termicznych wyposażenia,
  • wahania i odchylenia napięcia poza limity jakości dostarczanej energii,
  • zmienny poziom mocy zwarciowej w miejscu przyłączenia DG,
  • mniejsza skuteczność zabezpieczeń [1].

Przyłączanie coraz większej liczby rozproszonych źródeł energii do sieci dystrybucyjnych może powodować pogorszenie jakości zasilania odbiorców. Źródła te mogą powodować krótkotrwałe zmiany i wahania napięcia. W sieci z generacją rozproszoną możliwe są odchylenia napięcia – ujemne i dodatnie. Prowadzi to do wzrostu napięcia w węzłach sieci, które w przypadku słabego obciążenia sieci może przekroczyć wymagany poziom. Istotnym problemem dla przedsiębiorstwa energetycznego jest utrzymanie napięcia w węzłach sieci w granicach dopuszczalnych wartości. Wahania napięcia w sieci powodują przede wszystkim turbiny wiatrowe, ponieważ ich napięcie wyjściowe zmienia się zależnie od prędkości i kierunku wiatru [2].

Generacja rozproszona w sieciach SN

Generację rozproszoną stanowią źródła wytwarzające energię elektryczną zlokalizowane blisko miejsca odbioru.

Przyjmuje się, że źródłami rozproszonymi są małe obiekty o mocy znamionowej 50 kW–1 MW, które współpracują z lokalnymi sieciami lub bezpośrednio z odbiorcami. Produkują one energię elektryczną ze źródeł odnawialnych lub niekonwencjonalnych, często także w skojarzeniu z wytwarzaniem ciepła.

Generacja rozproszona charakteryzuje się cechami, które nie występują w tradycyjnych układach elektroenergetycznych o scentralizowanym wytwarzaniu energii. Jest to dość dowolna lokalizacja tych źródeł, niewielka moc wytwarzana, a także duża zmienność wytwarzanej mocy zależna od dostępności energii pierwotnej.

Źródła rozproszone cechuje duża różnorodność technologii oraz mocy, są one przeważnie przyłączane do sieci średniego i niskiego napięcia, pomimo że sieci te nie były budowane z myślą o przyłączaniu źródeł wytwarzających energię. Generacja rozproszona przyłączona do sieci często w pełni pokrywa zapotrzebowanie końcowych odbiorców.

W czasie małego zapotrzebowania energia ta jest oddawana do sieci. W ten sposób czasowo zmienia się kierunek przepływu energii. Wpływa to na planowanie i eksploatację sieci, na ich strukturę i na alokację środków finansowych związanych z rozwojem sieci. Powstaje w ten sposób koncepcja zdecentralizowanego wytwarzania energii – jednostki wytwórcze mogą być eksploatowane na miejscu wykorzystania energii, czyli mogą pokrywać bezpośrednio zapotrzebowanie przyłączonych odbiorców albo wspomagać sieć, do której są przyłączone.

Rosnąca liczba drobnych wytwórców energii na poziomie sieci rozdzielczych stwarza wiele problemów związanych z zarządzaniem i kontrolą w systemie, co może wpływać na jakość dostaw energii oraz na bezpieczeństwo energetyczne.

Niekorzystną z punktu widzenia systemu elektroenergetycznego cechą źródeł generacji rozproszonej jest zależność ich produkcji od warunków zewnętrznych, przeważnie atmosferycznych. Dotyczy to szczególnie odnawialnych źródeł energii. Są to zasoby energii nieprzewidywalne i konieczne jest rezerwowanie energii.

Ważnym zagadnieniem związanym z rozwojem DG jest konieczność rozbudowy infrastruktury sieciowej, szczególnie sieci rozdzielczej. Lokalizacja wytwarzania w sieci rozdzielczej oraz zbliżenie jednostek wytwórczych do odbiorcy powinno wpłynąć na ograniczenie strat związanych z przesyłem energii elektrycznej.

Jednak nie zawsze małe elektrownie budowane są tam, gdzie występuje zapotrzebowanie na energię, lecz w miejscach posiadających zasoby energetyczne. W takiej sytuacji zamiast zmniejszenia strat mogą wystąpić jeszcze większe straty związane z przesyłem tej energii na większe odległości.

Skomplikowana struktura sieci powoduje także komplikacje związane z automatyką zabezpieczeniową i eksploatacją systemów dystrybucyjnych.

Generacja rozproszona może mieć również korzystny wpływ – może zmniejszyć zapotrzebowanie na usługi przemysłowe i przesunąć w czasie inwestycje związane z rozwojem sieci elektroenergetycznych, może zmniejszyć obciążenie linii przesyłowych oraz zlikwidować wpływ awarii tych sieci na niezawodność dostaw energii.

Do obliczeń strat mocy w sieciach SN zawierających źródła generacji rozproszonej przyjęto następujące założenia:

  • znane są parametry poszczególnych odcinków toru głównego i odgałęzień linii SN,
  • dodatkowe źródła mocy przyłączone są do wybranych węzłów sieci SN,
  • obciążenie wszystkich odbiorów podłączonych do sieci charakteryzuje się współczynnikiem mocy cos j = 0,92,
  • znane są moce znamionowe transformatorów w stacjach SN/nn,
b spadki napiec oraz straty mocy tab1

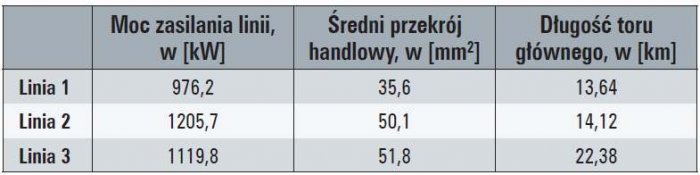

Tab. 1. Parametry techniczne linii

  • przyłączany generator jest modelowany jako źródło mocy czynnej i biernej przyłączone do wybranego węzła sieci SN,
  • moc pobierana z transformatorów SN/nn równa jest połowie mocy znamionowej poszczególnych transformatorów,
  • moc podłączonych generatorów jest mniejsza od mocy zasilania linii bez włączonego generatora,
  • linie zasilane są napięciem 15,6 kV.

Parametry techniczne linii zostały przedstawione w tab. 1.

Celem badań jest określenie najkorzystniejszego wariantu podłączenia generacji rozproszonej pod względem strat mocy w linii w funkcji mocy generatora i miejsca jego przyłączenia do danej linii. Drugim ważnym parametrem z punktu widzenia odbiorcy i dystrybutora są warunki napięciowe. Wyniki pokazano na przykładzie trzech linii średniego napięcia o przeciętnej budowie z odgałęzieniami.

b spadki napiec oraz straty mocy rys01

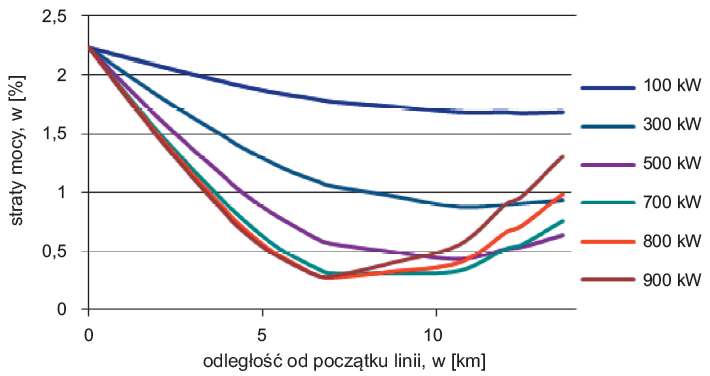

Rys. 1. Wykres strat mocy w linii 1 w funkcji odległości dołączenia generatora i różnych mocy generatora; rys. A. Gawlak, L. Poniatowski

Włączenie do rozpatrywanych linii generacji rozproszonej powoduje w większości przypadków zmniejszenie strat mocy. Wykresy strat mocy w linii 1 pokazano na rys. 1.

Dla rozpatrywanej linii moc generatora powinna zawierać się w okolicy 80% mocy zasilania linii. Generator najlepiej podłączyć w połowie długości linii. Dobrze dobrana generacja rozproszona może spowodować zmniejszenie strat w tej linii nawet do poziomu 0,27%.

Aby zmniejszyć straty mocy w tej linii do poziomu 1,3%, wystarczyłoby zasilać ją z drugiej strony. W linii tej odbiory większej mocy zainstalowane są w pobliżu końca linii.

b spadki napiec oraz straty mocy rys02

Rys. 2. Wykres strat mocy w linii 2 w funkcji odległości dołączenia generatora i różnych mocy generatora; rys. A. Gawlak, L. Poniatowski

Straty w linii 2 pokazane są na rys. 2. Widać, że nie każdy wariant spowoduje zmniejszenie strat mocy. Gdy zaczniemy się oddalać z miejscem przyłączenia w stronę końca linii z dużą mocą generatora, okaże się, że straty zamiast zmaleć, wzrosły.

W skrajnym przypadku, gdy podłączymy generator o mocy równej mocy zasilania linii na końcu toru głównego, możemy podwoić straty mocy w tej linii. Powodem takiego zachowania się strat mocy jest mały przekrój przewodów zainstalowanych na końcu omawianej linii, a także rozmieszczenie odbiorów dużej mocy na początku linii. Powoduje to również, że straty w tej linii są stosunkowo niskie nawet bez generacji rozproszonej.

Najlepiej byłoby podłączyć generator o mocy około 55% mocy zasilania linii, mniej więcej w 2/3 długości linii. Taki wariant pozwoliłby zmniejszyć straty mocy do poziomu 0,2%

b spadki napiec oraz straty mocy rys03

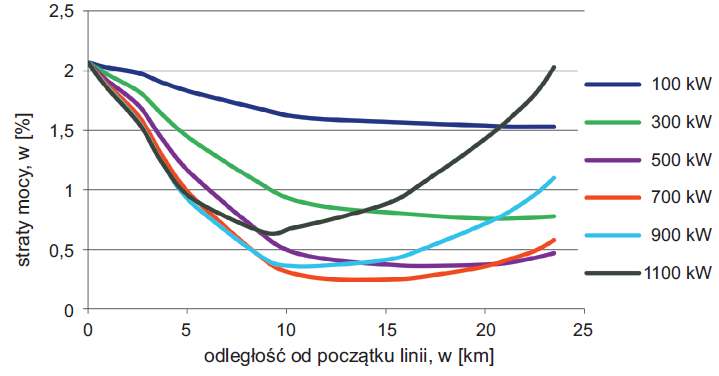

Rys. 3. Wykres strat mocy w linii 3 w funkcji odległości dołączenia generatora i różnych mocy generatora; rys. A. Gawlak, L. Poniatowski

Rys. 3. pokazuje straty mocy w linii 3. Linia ta ma najbardziej równomierne rozłożenie odbiorów. Charakteryzuje się ona podobnym rozkładem strat mocy jak linia 1.

Najmniejsze straty mocy w tej linii osiągniemy, gdy zainstalujemy generator o mocy 65% mocy zapotrzebowania w połowie długości linii.

Na rys. 4., rys. 5. i rys. 6. pokazano rozkład spadków napięcia w trzech badanych liniach:- linią czarną zaznaczono spadki napięć w linii bez podłączonego generatora;- linia czerwona oznacza najkorzystniejszy wariant pod względem strat mocy.

b spadki napiec oraz straty mocy rys04

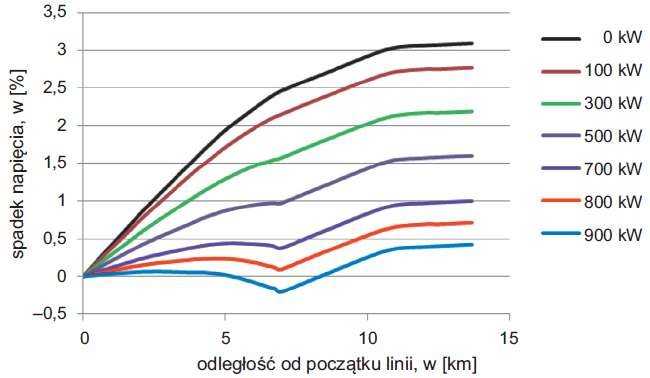

Rys. 4. Wykres spadków napięcia w linii 1 w funkcji mocy generatora przyłączonego w najkorzystniejszym punkcie; rys. A. Gawlak, L. Poniatowski

Można zauważyć, że na każdym z wykresów najkorzystniejszy wariant pod względem strat mocy jest również najkorzystniejszy pod względem spadków napięć.

Dobrze dobrany generator powoduje, że w liniach występują bardzo niewielkie spadki napięcia (poniżej 1%), a także napięcie nie wzrasta powyżej poziomu napięcia zasilania. Generatory o mocach zbliżonych do mocy zasilania linii powodują wzrost napięcia w linii zbliżający się nawet do 2%.

Podsumowanie

Generacja rozproszona jest jednym ze sposobów zmniejszania strat mocy w liniach przesyłowych, gdyż energia jest produkowana blisko odbiorcy.

b spadki napiec oraz straty mocy rys05

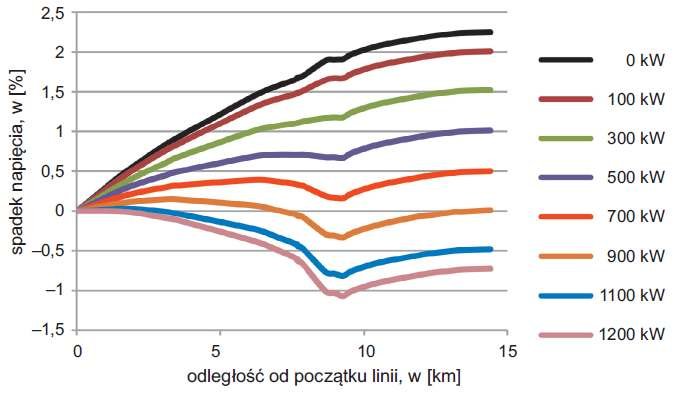

Rys. 5. Wykres spadków napięcia w linii 2 w funkcji mocy generatora przyłączonego w najkorzystniejszym punkcie; rys. A. Gawlak, L. Poniatowski

Odpowiedni dobór mocy generatora i miejsca jego zainstalowania pozwala w znacznym stopniu zmniejszyć straty mocy w liniach średniego napięcia. Pozwala także znacznie poprawić warunki napięciowe w liniach.

Nie zawsze zastosowanie najkorzystniejszego wariantu jest możliwe. Na wybór miejsca przyłączenia generacji rozproszonej składa się wiele czynników, np. najkorzystniejsze warunki do pracy generatora (wiatrowe, wodne itp.) czy infrastruktura sieci elektroenergetycznej.

Ważnym kryterium jest także zgoda okolicznej ludności na montaż instalacji.

spadki napiec oraz straty mocy rys06

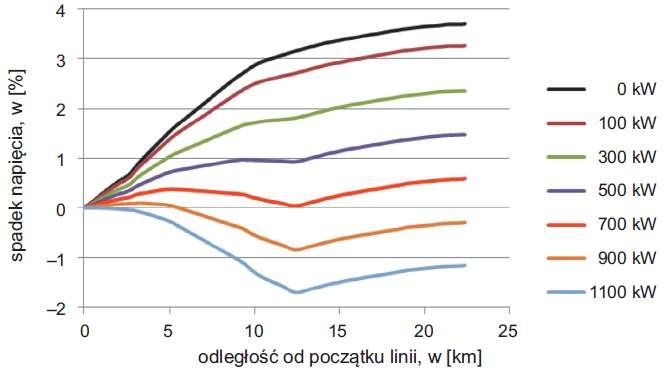

Rys. 6. Wykres spadków napięcia w linii 3 w funkcji mocy generatora przyłączonego w najkorzystniejszym punkcie

Pamiętać należy, że nieodpowiedni dobór miejsca przyłączenia lub mocy generatora nie tylko nie spowoduje zmniejszenia strat, a wręcz może spowodować znaczny ich wzrost.

Literatura

  1. A. Kowalska, A. Wilczyński, Źródła rozproszone w systemie elektroenergetycznym, KAPRINT, Lublin 2007.
  2. I. Wasiak, Elektroenergetyka w zarysie. Przesył i rozdział energii elektrycznej, Politechnika Łódzka, Łódź 2010.
  3. A. Kot, W. L. Szpyra, Optymalna regulacja napięcia w sieciach rozdzielczych średniego napięcia, „Acta Energetica” 2/2009, s. 89–105.
  4. J. Marzecki, Strategia rozwoju terenowych sieci elektroenergetycznych niskiego i średniego napięcia, „Energetyka” 5/2007.
  5. J. Horak, A. Gawlak, J. Szkutnik, Sieć elektroenergetyczna jako zbiór elementów, Wydawnictwo Politechniki Częstochowskiej, Częstochowa 1998.
